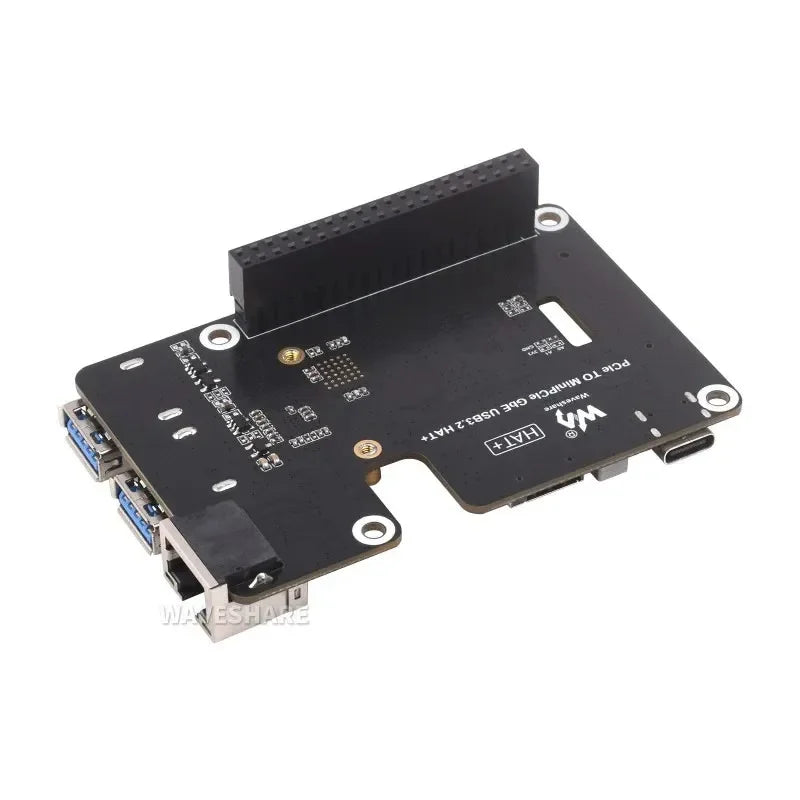

Waveshare PCIe zu MiniPCIe/Gigabit Ethernet/USB 3.2 Gen1 HAT für Raspberry Pi 5
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

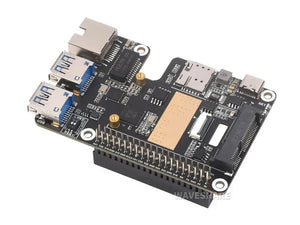

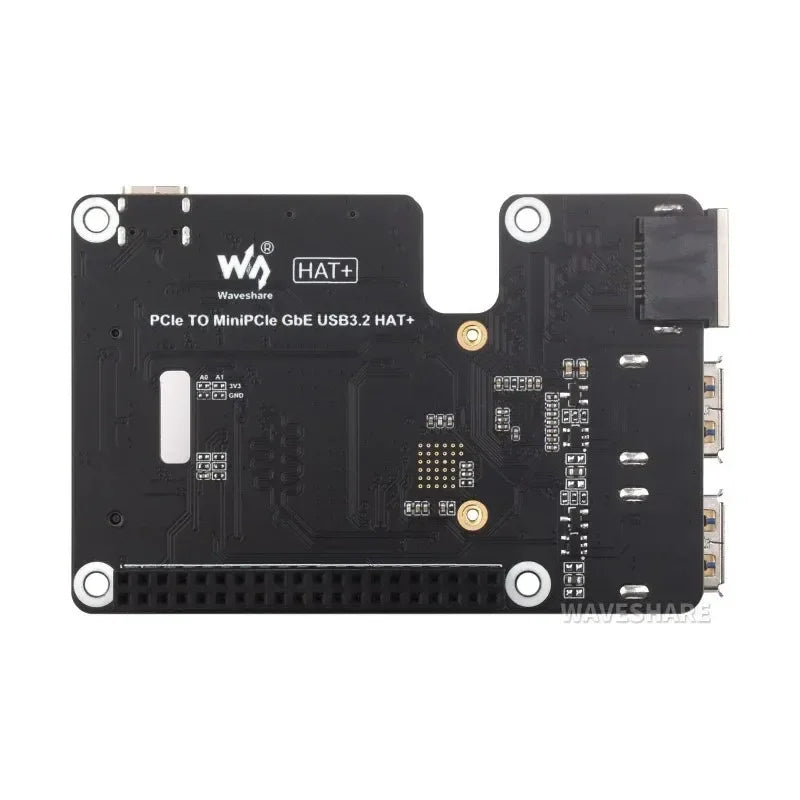

Waveshare PCIe zu MiniPCIe/Gigabit Ethernet/USB 3.2 Gen1 HAT für Raspberry Pi 5
Dieses HAT für Raspberry Pi 5 erweitert einen MiniPCIe-Steckplatz, einen Gigabit-Ethernet-Port und USB 3.2 Gen1-Ports. Es unterstützt MiniPCIe-Schnittstellen-4G-Module und bietet Hochgeschwindigkeitsnetzwerke sowie breite OS-Kompatibilität. Treiberfrei, Plug-and-Play für nahtlose Integration.
Versionsoptionen
PCIe ZU MiniPCIe GbE USB3.2 HAT+

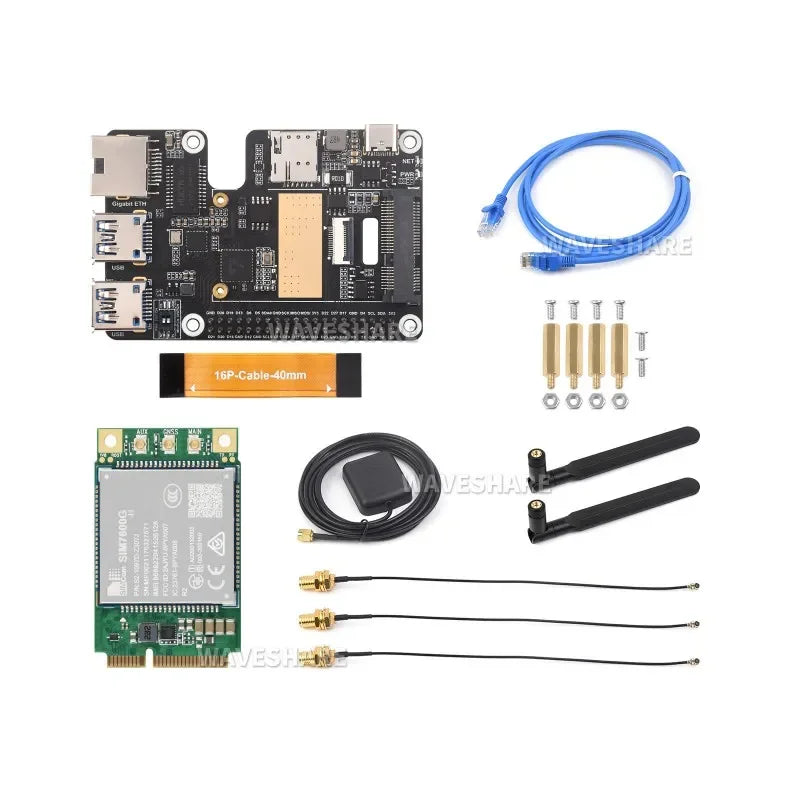

Das PCIe HAT + Zubehör
SIM7600G-H 4G GbE USB3.2 HAT+
PCIe HAT + SIM7600G-H-PCIE Modul + Zubehör
EG25-G 4G GbE USB3.2 HAT+
PCIe HAT + EG25-G mPCIe Modul + Zubehör
Modulparameter-Vergleich

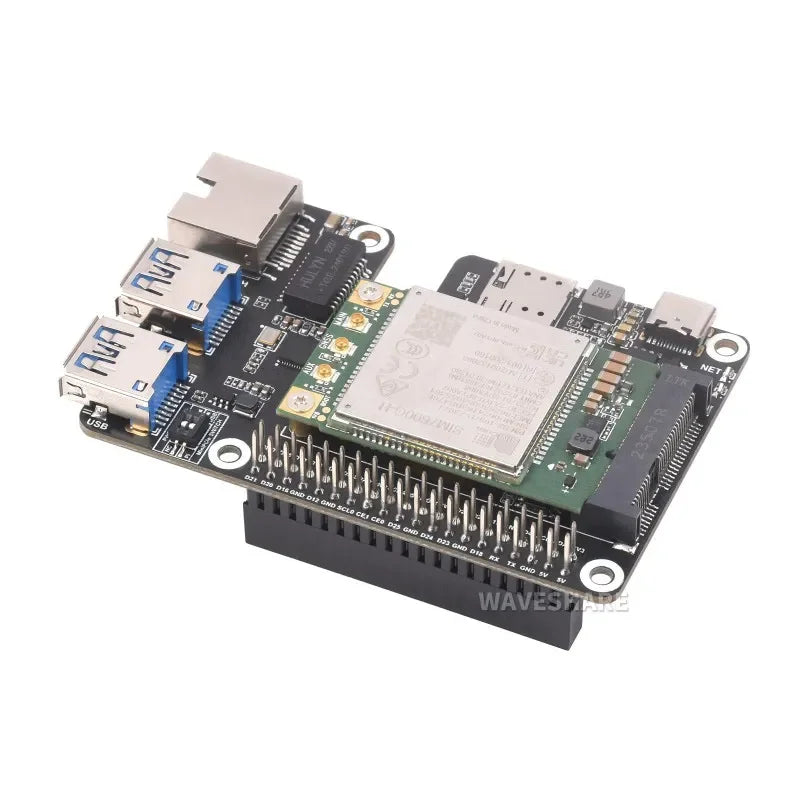

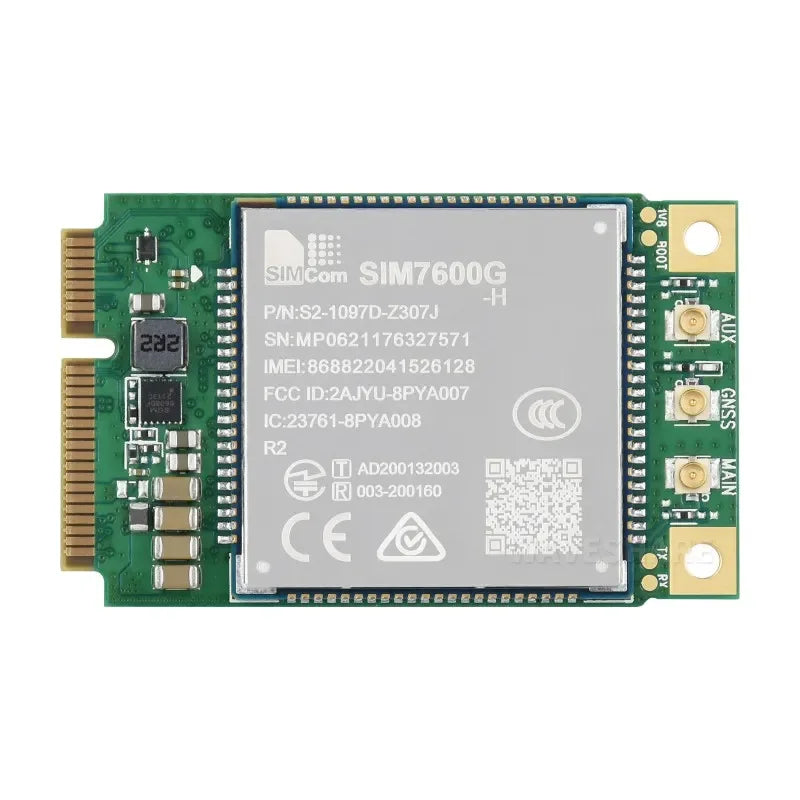

Onboard MiniPCIe-Steckplatz, kompatibel mit SIM7600G-H-PCIE / EG25-G mPCIe Serien 4G Modulen.
| 4G Modul | SIM7600G-H-PCIE | EG25-G mPCIe |
|---|---|---|
 |
 |
|
| Frequenzband | ||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 |
| LTE-TDD | B34, B38, B39, B40, B41 | B38, B39, B40, B41 |
| WCDMA | B1, B2, B4, B5, B6, B8, B19 | |
| GSM | 850, 900, 1800, 1900 MHz | |
| GNSS | GPS, Beidou, GLONASS, GALILEO, QZSS | |
| Datenübertragung | ||
| LTE-FDD | 150 Mbps (DL) / 50 Mbps (UL) | |
| LTE-TDD | 130 Mbps (DL) / 35 Mbps (UL) | 130 Mbps (DL) / 30 Mbps (UL) |
| HSPA+ | 42 Mbps (DL) / 5,76 Mbps (UL) | |
| WCDMA | 384 Kbps (DL) / 384 Kbps (UL) | |
| EDGE | 236,8 Kbps (DL) / 236,8 Kbps (UL) | 296 Kbps (DL) / 236,8 Kbps (UL) |
| GPRS | 85,6 Kbps (DL) / 85,6 Kbps (UL) | 107 Kbps (DL) / 85,6 Kbps (UL) |
| Softwarefunktionen | ||
| Betriebssystem | Windows / Linux / Android | |
| Kommunikationsprotokolle | TCP, IP, IPV4, IPV6, Multi-PDP, FTP, FTPS, HTTP, HTTPS, DNS | TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, DATEI |
| SMS | Unterstützt MT, MO, CB, Text, PDU | |
| Firmware-Upgrade | USB/FOTA | USB/DFOTA |
| Hardware-Spezifikationen | ||
| SIM-Karte | 1,8V / 3,0V | |
| Antennenanschluss | IPEX-1 Anschluss (LTE Hauptantenne + LTE Diversity Antenne + GNSS Antenne) | |
| Stromversorgung | 3V ~ 3,6V | |
| Formfaktor | Mini-PCIe | |
| Abmessungen | 50,8 × 31,0 × 5,5 mm | 51,0 × 30,0 × 4,9 mm |
| Betriebstemperatur | -40℃ ~ +80℃ | |
| Anwendungen | ||
| Anwendbare Regionen | weltweite Abdeckung | |
| Hinweis: Das 4G-Modul ist optional, bitte beachten Sie den Paketinhalt für die detaillierte Teileliste. Die oben genannten sind die nach Tests unterstützten Module; Wenn Sie andere Module verwenden möchten, bestätigen Sie bitte die Schnittstellenkompatibilität Ihres Moduls. | ||

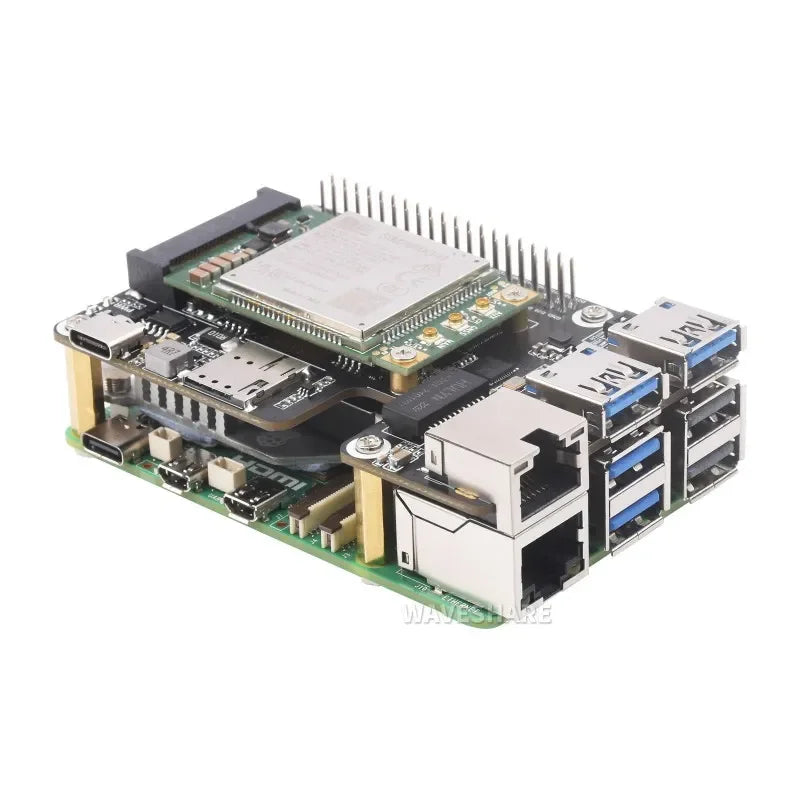

Entwickelt für Raspberry Pi 5, HAT+ Standard
Onboard-PCIe-Schnittstelle für direkten Anschluss an Raspberry Pi 5 über 16PIN-Kabel.
Nur zur Referenz, bitte beachten Sie den Paketinhalt für die detaillierte Teileliste.
Mehr USB-Fähigkeiten für Raspberry Pi 5
Erweitert die PCIe-Schnittstelle auf zwei Hochgeschwindigkeits-USB 3.2 Gen1-Anschlüsse zum Anschluss weiterer Peripheriegeräte.
Nur zur Referenz, bitte beachten Sie den Paketinhalt für die detaillierte Teileliste.
Erweitert 1x Gigabit Ethernet-Anschluss
Ausgestattet mit einem RTL8153B Hochleistungs-Gigabit-ETH-Chip und einem versenkten Design-Netzwerkanschluss für eine ordentliche und schöne Integration.
Netzwerkgeschwindigkeitsmessung
Unterstützt Raspberry Pi OS / Ubuntu / OpenWRT usw. und bietet stabile und zuverlässige Netzwerkgeschwindigkeiten.
Multi-System-Unterstützung
Unterstützt Systeme wie Raspberry Pi OS, Ubuntu, OpenWRT usw.
Globaler Band 4G / 3G / 2G Support
LTE Cat-4: bis zu 50 Mbps (Uplink) / bis zu 150 Mbps (Downlink)
3G (HSPA+): bis zu 5,76 Mbps (Uplink) / bis zu 42 Mbps (Downlink)
2G (GPRS/EDGE): bis zu 236,8Kbps (Uplink) / bis zu 236,8Kbps (Downlink)
Hinweis: Ein 4G-Modul wie SIM7600G-H-PCIE oder EG25-G mPCIe ist erforderlich, um diese Funktion zu aktivieren.
GNSS-Positionierung
Unterstützt GPS, BeiDou, Glonass, GALILEO, QZSS und LBS-Basisstationspositionierung.
Hinweis: Ein 4G-Modul wie SIM7600G-H-PCIE oder EG25-G mPCIe ist erforderlich, um diese Funktion zu aktivieren.
Integrierter Stromüberwachungschip und EEPROM
Echtzeitüberwachung des Stromstatus, unterstützt USB-Port-Stromsteuerung über Software.

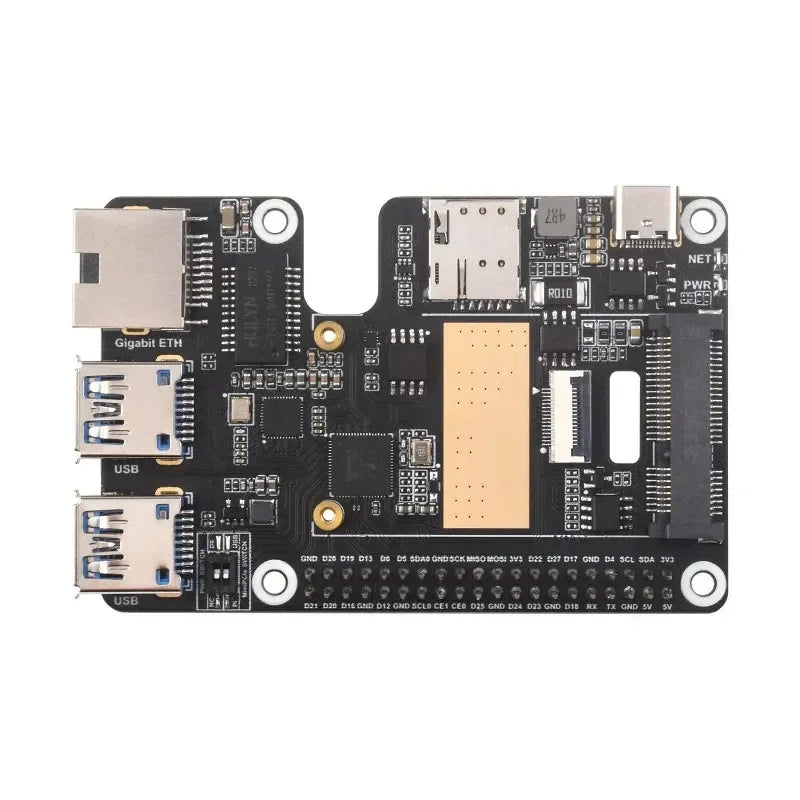

Was ist an Bord
- RTL8153B: USB zu Gigabit ETH
- VL805: PCIe zu USB 3.2 Gen1 HUB-Chip
- INA219: Leistungsüberwachungs-Chip
- EEPROM: Zum Speichern der HAT-ID und Produktinformationen
- Raspberry Pi GPIO header: Zum Anschluss an Raspberry Pi 5
- MiniPCIe Steckplatz: Zum Anschluss des 4G-Moduls mit MiniPCIe-Schnittstelle
- 16PIN PCIe interface: Zum Anschluss an die PCIe-Schnittstelle des Raspberry Pi 5
- Type-C Schnittstelle: Für 4G-Netzwerk des Raspberry Pi oder PCs über USB-Kabel, Firmware-Update oder externe Stromversorgung
- Nano SIM card slot: Zum Einlegen der Nano-SIM-Karte
- Gigabit-Ethernet-Anschluss: Bis zu 1000Mbps Datenrate, kompatibel mit 100Mbps
- USB 3.2 Gen1 erweiterte Anschlüsse: USB1~USB2
- DIP-Schalter: Zum Umschalten auf die Verwendung des GPIO D6-Pins zur Steuerung des Ein-/Ausschalters des Moduls und zum Umschalten der USB-Signalausgaberichtung des Moduls
- NET indicator: Modul-Netzwerkstatusanzeige
- PWR indicator: Stromanzeige
Pinbelegung Definition

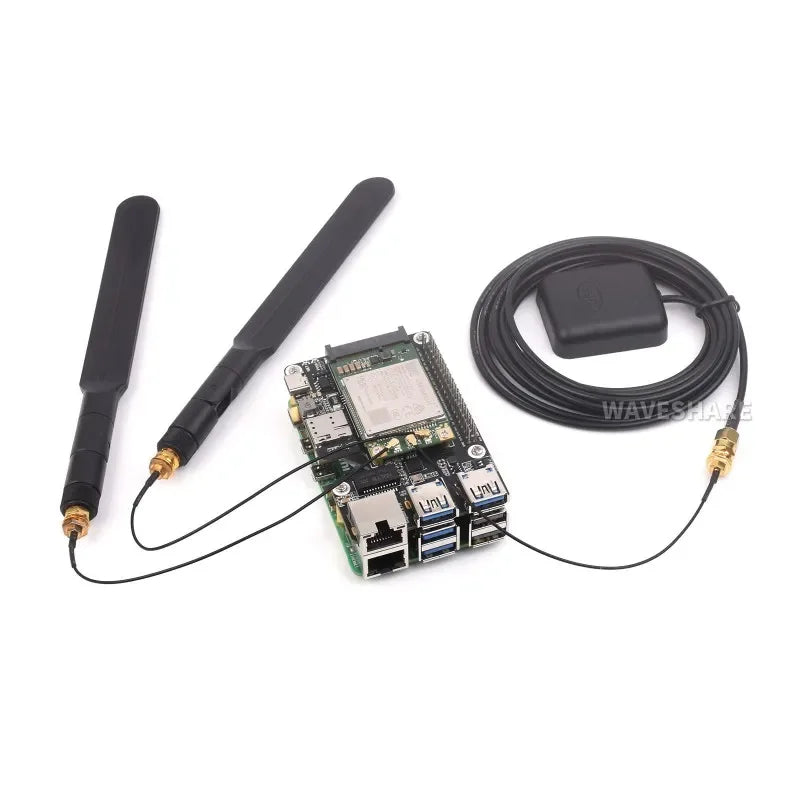

So installieren Sie es
Nur zur Referenz, das Raspberry Pi 5 und der Active Cooler sind nicht enthalten.
Anwendungsszenarien
Ideal für Industrie-Router, Heim-Gateways, Set-Top-Boxen, Industrie-Laptops, Consumer-Laptops, Industrie-PDAs, robuste Industrie-PCs und Digital Signage.
Abmessungen
