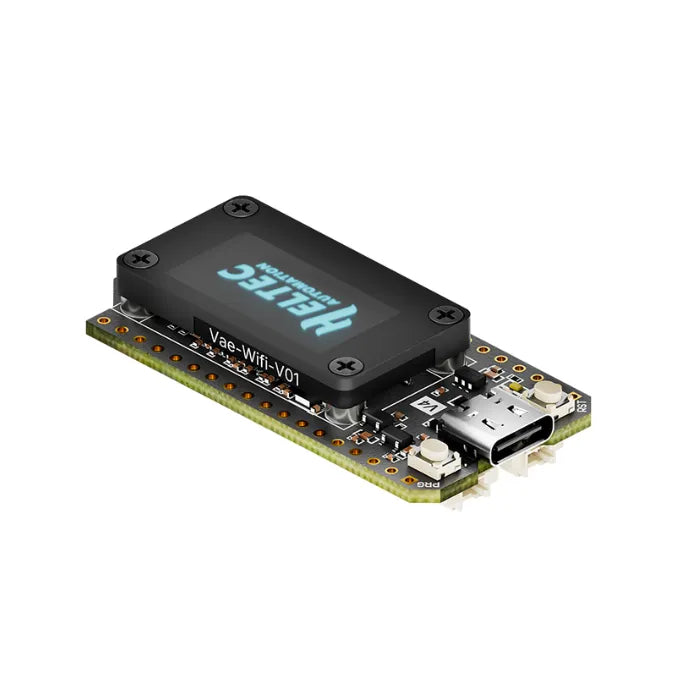

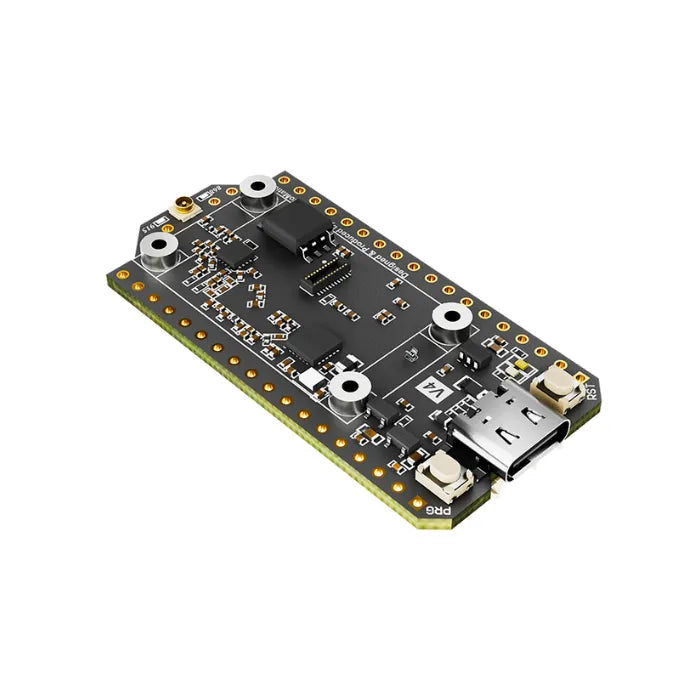

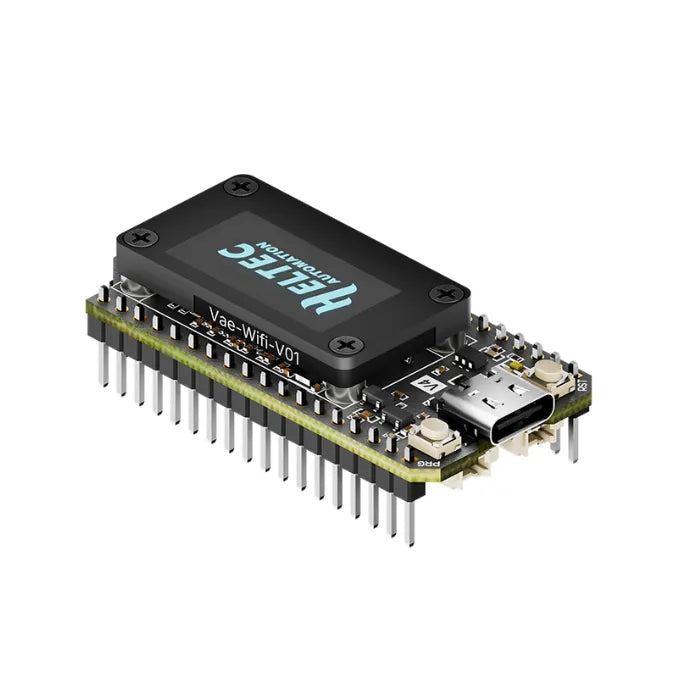

HELTEC WiFi LoRa 32 V4 SX1262 LoRa-Knoten Meshtastic LoRaWAN
🚀 HELTEC WiFi LoRa 32 V4 – SX1262 LoRa Node für Meshtastic & LoRaWAN
Das ikonische WiFi LoRa 32 Entwicklungsboard kehrt mit der brandneuen V4-Version zurück 🎉 – mit verbesserter Verarbeitung und gesteigerter Leistung ⚙️, wobei die Stärken der vorherigen Generationen erhalten bleiben.
🌟 Hauptmerkmale – HELTEC WiFi LoRa 32 V4
🔧 Basierend auf ESP32-S3R2 & SX1262, unterstützt Wi-Fi b/g/n, BLE und LoRa-Kommunikation
🧠 2MB PSRAM und 16MB Flash – ideal für Benutzeroberflächen und komplexe Systeme
📡 LoRa-Sendeleistung: Hochleistung 28 dBm / Niedrigleistung 22 dBm
🛡️ PC-Gehäuse schützt das Display und integriert eine FPC 2.4G-Antenne
🔌 Bauform und Pin-Kompatibilität mit WiFi LoRa 32 V3
☀️ SH1.25-2Pin-Solarpanel- und SH1.25-8Pin-GNSS-Schnittstelle hinzugefügt
🔋 Optimiertes Lithium-Akkumanagement
🌱 Niedriger Stromverbrauch: unter 20 μA
🚀 Hardware-Vergleich – HELTEC WiFi LoRa 32 V4 vs V3
| Parameter | V3 | V4 |
|---|---|---|
| MCU | ESP32-S3FN8 | ESP32-S3R2 |
| Flash | 8MB (integriert) | 16MB (extern) |
| USB-zu-Seriell-Chip | CP2102 | CP2102 entfernt |
| Stromversorgung | Standard-Li-Ion-Management-IC | Verbesserter IC mit Solareingang |
| Solareingang | Nicht verfügbar | SH1.25-2P-Schnittstelle hinzugefügt |
| LoRa-Sendeleistung | 21±1 dBm | 28±1 dBm |
| 2.4G-Antenne | Metallfeder-Antenne | FPC-Antenne + IPEX-Anschluss |
| GPS-Schnittstelle | Nicht verfügbar | SH1.25-8Pin-Schnittstelle hinzugefügt |
| Peripherie-Schnittstelle | 36-Pin | 40-Pin |
| Bildschirmanschluss | Gelötet | Gelötet + B2B-Steckverbinder |
| Pin-Beschichtung | Versilbert | Vergoldet |
| Bildschirmhalterung | Teilweise geschützt | Vollständig geschützt |
✨ Highlights – HELTEC WiFi LoRa 32 V4
⚙️ Leistungsstärkerer Mikrocontroller
Das WiFi LoRa 32 V4 wird vom ESP32-S3R2 betrieben und verfügt über 2MB PSRAM sowie 16MB externen Flash – ein Speicher-Upgrade, das sich ideal für UI-intensive und komplexe Systemdesigns eignet, insbesondere für fortgeschrittene LoRaWAN- und Meshtastic-Anwendungen.
📡 Höhere Sendeleistung
Erhältlich in Hochleistungs- und Niedrigleistungsvarianten liefert das WiFi LoRa 32 V4 High-Power-Modell bis zu 27+1 dBm Sendeleistung. Dies ermöglicht größere Kommunikationsreichweiten und mehr Flexibilität in vielfältigen IoT-Szenarien.
🔌 Mehr Peripherie-Schnittstellen
☀️ SH1.25×2-Solarpanel-Schnittstelle hinzugefügt, unterstützt 4,7–6 V Solareingang 🛰️ SH1.25×8-GNSS-Schnittstelle hinzugefügt, mit individuell steuerbarer GNSS-Stromversorgung 🔋 Integrierte SH1.25×2-Lithiumbatterie-Schnittstelle für flexible Energieoptionen
🔧 Kompatibel mit V3-Pinbelegung
Das WiFi LoRa 32 V4 behält die Bauform und Pinbelegung des WiFi LoRa 32 V3 bei, ergänzt jedoch zusätzliche Pins. Die Pin-Beschichtung wurde von Silber auf Gold aufgewertet, was die Haltbarkeit und Leitfähigkeit für den Langzeiteinsatz verbessert.
🛠️ Produktdetails – HELTEC WiFi LoRa 32 V4

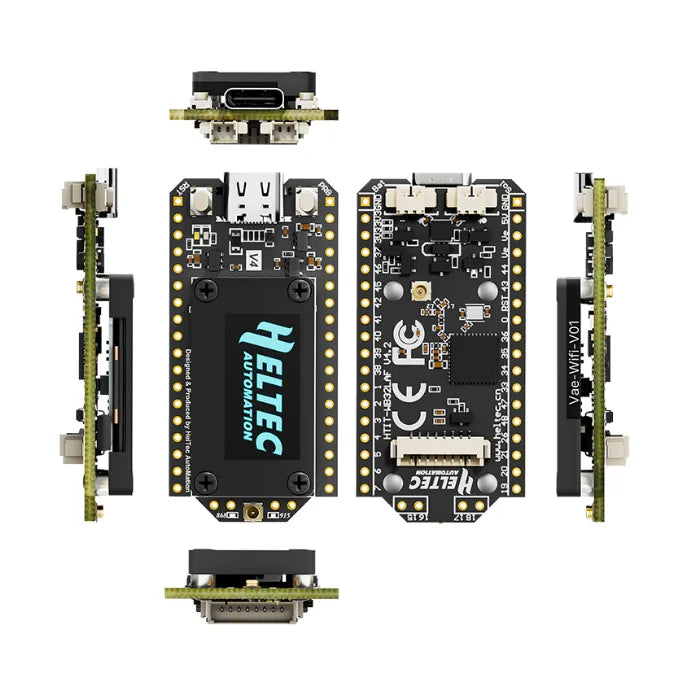

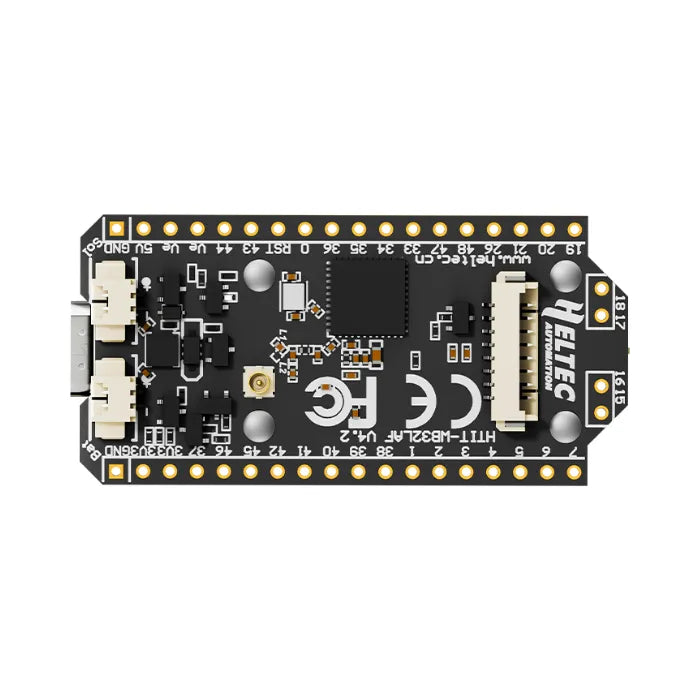

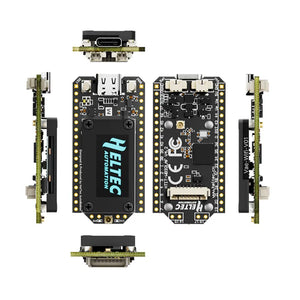

Layout
Pin Map
⚙️Spezifikationen – HELTEC WiFi LoRa 32 V4
| Parameters | Description |
|---|---|
| MCU | ESP32-S3R2 (Xtensa®32-bit lx7 dual core processor) |
| LoRa Chip | SX1262 |
| Frequency | High-power version: 863-928MHz Low-power version: 433, 470-510, 863-928MHz |
| Max. TX Power | High-power version: 28 ±1 dBm Low-power version: 21 ±1 dBm |
| Max. Receiving sensitivity | -137dBm@SF12 BW=125KHz |
| Wi-Fi | 802.11 b/g/n, up to 150Mbps |
| Bluetooth | Bluetooth (LE), Bluetooth 5, Bluetooth Mesh |
| Hardware Resource | 7*ADC1 + 2*ADC2; 7*Touch; 3*UART; 2*I2C; 2*SPI; etc. |
| Memory | 384KB ROM; 512KB SRAM; 16KB RTC SRAM; 2MB PSRAM; 16MB Flash |
| Interface | Type-C USB; SH1.25*2 Pin lithium battery interface; SH1.25*8 Pin interface; LoRa ANT(IPEX1.0); 2.4G ANT(IPEX1.0) |
| Battery applicable | 3.3-4.4V lithium battery |
| Operating Temperature | -20 ~ 70 ℃ |
| Dimensions | 51.7 * 25.4* 10.7mm |
🔗Dokumentation & Ressourcen
- [Docs] — User Manual
- [Attachment] — Schematic diagram
- [Attachment] — Datasheet
- [Attachment] — 3D Model Diagram
- [Resource] — Downloadable Resources
- [Resource] — Heltec ESP32 Development Framework (Board Manager, Basic Examples)
- [Resource] — Heltec ESP32 Extension Libraries (LoRa/LoRaWAN, Sensors, etc.)

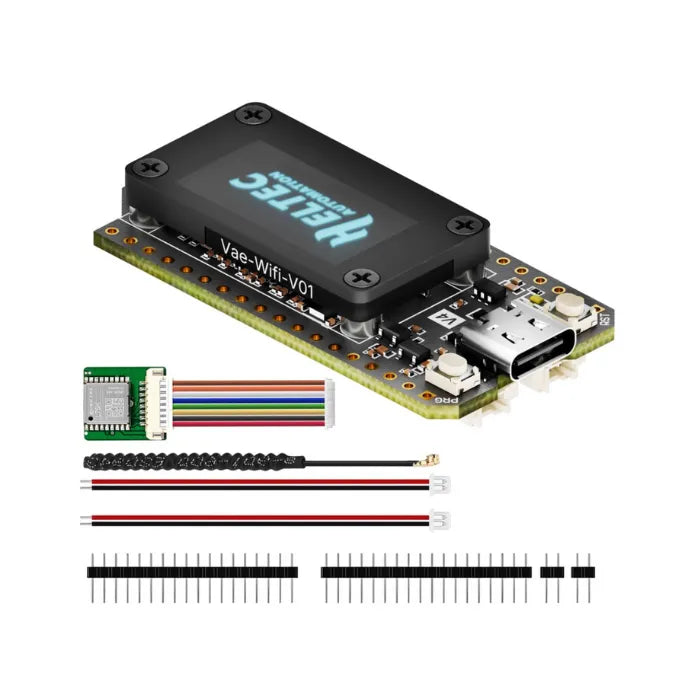

📦Lieferumfang
Die Standard-Lieferumfangsliste (ohne ausgewähltes Zubehör) lautet wie folgt:
| Artikel | Menge |
|---|---|
| WiFi LoRa 32 (V4) | x1 |
| LoRa-Antenne | x1 |
| SH1.25×2-Steckverbinder (für Batterie & Solar) | x2 |
| 2.54×18-Stiftleiste | x2 |
| 2.54×2-Stiftleiste | x2 |
| GPS-Modul | x1 |
❓ FAQ – WiFi LoRa 32 V4
📡 2.4GHz-Antenne

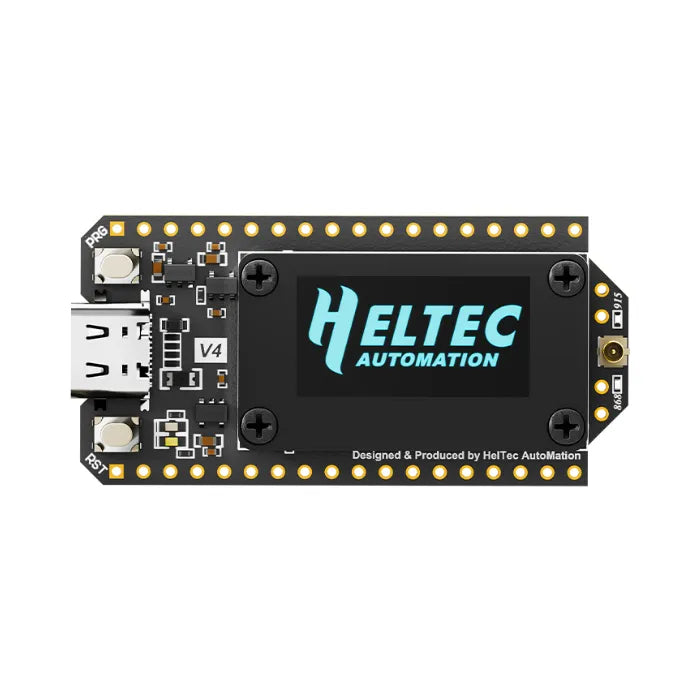

Die standardmäßige 2.4G-FPC-Antenne des WiFi LoRa 32 V4 befindet sich seitlich an der Kunststoffhalterung des Displays.
Wenn Sie eine 2.4G-Antenne mit IPEX-Anschluss verwenden möchten, entfernen Sie die mit ① markierte Induktivität und fügen Sie an Position ② einen 0-Ohm-Widerstand (oder leitendes Metall/Kabel) hinzu, um die Verbindung zum IPEX-Anschluss herzustellen.
💻 Unterstützte Entwicklungsumgebungen
✅ Arduino (empfohlen)
🐍 MicroPython
⚙️ Platform.io
🧠 Espressif IDE
Wir empfehlen ausdrücklich die Verwendung von Arduino für das WiFi LoRa 32 V4. Vollständiger technischer Support und LoRaWAN-Code für das ESP32-Arduino-Framework sind verfügbar.
🔋 Batterieanschluss-Typ
Das WiFi LoRa 32 V4 verwendet einen Anschluss, der häufig unter „SH1.25 x 2“ zu finden ist.
🖥️ Version ohne OLED-Display
Eine Variante ohne OLED-Bildschirm ist ebenfalls verfügbar.
