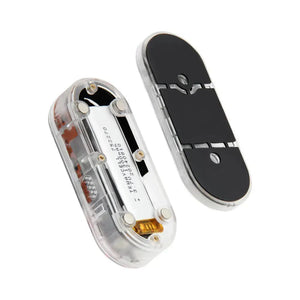

📡 LILYGO T-Embed CC1101 Modul ist ein leistungsstarkes Embedded-Entwicklungsboard für Sub-GHz-Funkkommunikation, IoT-Anwendungen und Penetrationstests. Angetrieben vom ESP32-S3 Dual-Core-Prozessor integriert es ein CC1101-Transceiver und eine integrierte Antenne, die mehrere Frequenzbänder unterstützt:

  • 📶 300–348 MHz
  • 📶 387–464 MHz
  • 📶 779–928 MHz

🔋 Ideal für energieeffiziente, weitreichende Kommunikation wie Drahtlose Sensornetzwerke, Fernsteuerungssysteme und RFID/NFC-Experimente. Unterstützt auch externe Sub-GHz-Module für flexible Integration.

🧠 Mit integriertem PN532 NFC/RFID-Transceiver unterstützt es 13,56 MHz Hochfrequenzkarten und grundlegende RFID-Protokolle (125/134KHz BF, 13,56MHz HF).



🧠 Firmware-Unterstützung

  • 🚀 Bruce Firmware 1.9.1 — Open-Source-ESP32-Firmware für Red-Team-Operationen, Wi-Fi-Angriffe, Sub-GHz, RFID und mehr.
  • 🦫 CapibaraZero Web Flasher — ESP32-S3-Firmware-Alternative zu Flipper Zero, beliebt bei Sicherheitsexperten und Hackern.
  • 🧭 Launcher Firmware — App-Launcher für ESP32-basierte Geräte wie LilyGO, M5Stack, CYDs, Marauder.
  • 🏭 Factory Firmware v1.1



📐 Technische Daten des LILYGO T-Embed CC1101 Moduls

🧠 MCU ESP32-S3 Dual-Core LX7 Mikroprozessor
💾 Flash 16MB
🧰 Entwicklungsplattform Arduino IDE, ESP-IDF
💾 PSRAM 8MB
🔘 Onboard-Funktionen Reset + Boot-Taste, IR-Senden & Empfangen
🔋 Batteriespannungserkennung IO04
📶 Drahtlos Wi-Fi 802.11 b/g/n, BLE 5.0
🖥️ Display 1,9" ST7789V IPS Farb-TFT-LCD
🔌 Schnittstelle SPI
🧠 Treiberchip ST7789V
📐 Auflösung 170(H) RGB × 320(V)



📚 Abhängige Bibliotheken

  • 📡 CC1101 — Sub-GHz-Transceiver-Bibliothek
  • 📶 PN532 — NFC/RFID-Kommunikation
  • 🔋 BQ25896 — Energiemanagement
  • 🖥️ ST7789 — TFT-LCD-Treiber
  • 🎛️ Encode — Drehencoder-Unterstützung
  • 🌈 WS2812 — RGB-LED-Steuerung
  • 📡 Infrared — IR-Senden & Empfangen
  • 🔊 Audio — I2S-Audio-Wiedergabe
  • 🖼️ LVGL — GUI-Rendering-Engine



✨ Funktionen

🔄 OTA-Updates

📥 Installiere Binärdateien direkt aus dem M5Burner-Repository — kein USB-Kabel erforderlich!

🌐 Unterstützt WebUI-basiertes Flashen für schnelle und einfache Firmware-Installation.

💾 SD-Kartenverwaltung

🗂️ Dateien einfach erstellen, löschen, umbenennen, kopieren & einfügen.

📦 Installiere Binärdateien direkt von einer SD-Karte — keine zusätzlichen Tools nötig.

🖥️ Web-Benutzeroberfläche (WUI)

🧭 Geräte fernkonfigurieren und Firmware installieren über browserbasierte Oberfläche.

🎛️ Anpassungsoptionen

✨ Helligkeit, UI-Farben, Bildschirmrotation, Partitionsschema und mehr individuell anpassen.

🗃️ Backup & Wiederherstellung

💡 SPIFFS- und FAT-Partitionen sichern und wiederherstellen für zuverlässige Datenintegrität.

⚙️ Firmware-Kompatibilität

  • ✅ LilyGO Factory Firmware
  • 🚀 Bruce Firmware
  • 🧭 Launcher Firmware
  • 🦫 CapibaraZero Firmware



🧩 Strukturdiagramm des LILYGO T-Embed CC1101 Moduls

LILYGO T-Embed CC1101 Module



📌 Pin-Diagramm des LILYGO T-Embed CC1101 Moduls

LILYGO T-Embed CC1101 Module



📲 PN532 NFC-Modul

Das PN532 unterstützt ausschließlich Hochfrequenzkarten mit 13,56 MHz. ❌ Nicht unterstützt:

  • 125 kHz Niederfrequenzkarten
  • CPU-basierte Sicherheitskarten
  • Verschlüsselte Zugangskarten

✅ Unterstützte Kartentypen und ihre Sicherheitsmerkmale:

🔖 Typ 🔐 Verschlüsselung 🛡️ Kopierschutz ⚠️ Angriffsrisiko 📌 Typische Anwendungen
Mifare Classic ✅ Schwach (CRYPTO1, geknackt) Niedrig Leicht klonbar (z. B. mit Proxmark3) Zugangskontrolle, ÖPNV-Karten (ältere Systeme)
NTAG ✅ Keine Verschlüsselung (UID sperrbar) Sehr niedrig Daten frei lesbar Smart Labels, Werbeinteraktion, Produktauthentifizierung
Mifare Plus AES-128-Verschlüsselung Mittel–Hoch Physischer Zugriff erforderlich zum Knacken –
Felica Dynamische Verschlüsselung (SAM-Modul) Hoch Schwer zu knacken (Japan-exklusives Protokoll) Japanische ÖPNV-Karten, elektronische Geldbörsen
DESFire AES/TDES-Verschlüsselung Sehr hoch Multi-App-Isolierung, resistent gegen Seitenkanalangriffe Hochsichere Zugangskontrolle, Campuskarten, elektronische Reisepässe
CPU-Karte Hardware-Verschlüsselung (SM4/ECC/RSA) Sehr hoch Unterstützt nationale Kryptostandards, Sicherheit auf Bankniveau Bankkarten, Personalausweise, Sozialversicherungskarten
