M5Stack Cardputer mit M5StampS3 v1.1
📦 Standort des Lagers: München, Deutschland

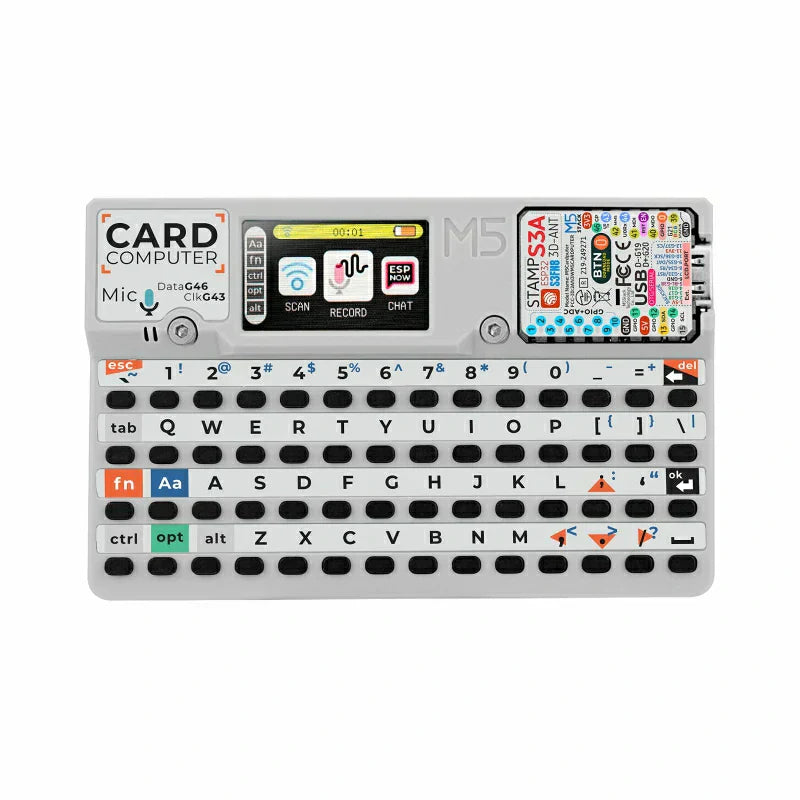

Für eine effiziente Steuerung und Interaktion ist der M5Stack Cardputer mit einer 56-Tasten Tastatur sowie einem 1,14-Zoll TFT-Farbdisplay ausgestattet. Darüber hinaus verfügt das Gerät über ein integriertes SPM1423 digitales MEMS-Mikrofon für Aufnahmen und Sprachweckfunktionen sowie über einen eingebauten Lautsprecher zur Audiowiedergabe. Ein zusätzlicher Infrarot-Emitter ermöglicht externe Steuerfunktionen via IR.

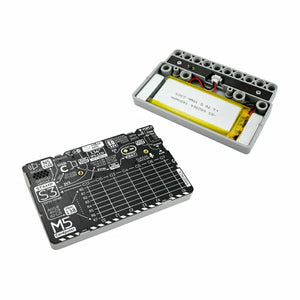

Zur Erweiterung von Funktionen bietet der Cardputer eine Grove-Schnittstelle für die einfache Integration von Sensoren sowie einen MicroSD-Kartensteckplatz zur Speichererweiterung. Das integrierte Stromversorgungssystem umfasst einen internen 120 mAh Akku sowie einen zusätzlichen 1400 mAh Akku in der Basisstation, unterstützt durch Lade-, Boost- und Buck-Schaltungen zur erheblichen Verlängerung der Batterielaufzeit.
Die robuste Basis ist magnetisch haftend und LEGO-kompatibel, was vielseitige Montagemöglichkeiten ermöglicht. Damit eignet sich der M5Stack Cardputer perfekt für Anwendungen wie schnelle Funktionsprototypen, industrielle Steuerungssysteme, Hausautomatisierung und viele weitere IoT- und Embedded-Projekte.

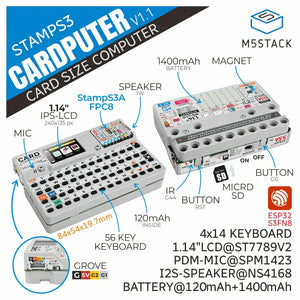

Merkmale
- StampS3A-Mikrocontroller
- 56-Tasten-Tastatur
- 1,14-Zoll TFT-Bildschirm
- Cavity-Lautsprecher und SPM1423 digitales MEMS-Mikrofon
- Infrarotstrahler für die Infrarotsteuerungsinteraktion
- HY2.0-4P-Schnittstelle
- Micro SD-Kartensteckplatz
- Integrierte 120mAh und Basis 1400mAh Lithiumbatterien
- Basis mit Magneten
- Kompatibel mit LEGO Noppen-Erweiterung
- Entwicklungsplattformen
Enthält
- 1 x Cardputer V1.1
- 1 x L-förmiger 1,5 mm Inbusschlüssel (für M2-Schrauben)
Anwendungen
- Schnelle funktionale Verifizierung und Prototyping
- Industrielle Steuerung und Automatisierung
- Haussteuerungssysteme
- Datenakquisition und Sensorüberwachung
- Entwicklung und Lernen von eingebetteten Systemen
- Drahtlose Kommunikation und IoT-Projekte
Technische Daten
| Spezifikation | Parameter |
|---|---|
| StempelS3A | ESP32-S3 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| Blitz | 8MB |
| Lagerung | SD-Karte |
| Tastatur | 56 Tasten (4 x 14) |
| Taste | 1 x Reset-Taste + 1 x Benutzertaste |
| Hain | 1 x HY2.0-4P |
| Batteriekapazität | 120mAh + 1400mAh (in der Basis) |
| Bildschirm | ST7789V2 @ 1,14 Zoll, 240 x 135 px |
| Lautsprecher | 8 Ω bei 1 W I2S @ NS4168 |
| Mikrofon | MEMS-Mikrofon @ SPM1423 |
| Infrarot | Bei 0°: 410cm (Luftlinie) Bei 90°: 66cm Bei 45°: 170cm |
| Schlafstrom | DC-4,2 V bei 0,15 uA |
| Betriebsstrom | IR-Übertragungsmodus: DC-4,2V/148,07mA Schlüsselmodus: DC-4,2V/138,93mA |
| Arbeitstemperatur | 0-40°C |
| Produktgröße | 84,0 x 54,0 x 19,7 mm |
| Verpackungsgröße | 149,0 x 94,0 x 18,0 mm |
| Produktgewicht | 90.0g |
| Bruttogewicht | 106.8g |
Produktvergleich
| Vergleichsartikel | Cardputer v1.1
|
Kartenrechner
|
|---|---|---|
| Kernmodul | StempelS3A | StampS3 |
| RGB-LED-Steuerlogik | "RGB-LED und Bildschirm-Hintergrundbeleuchtung teilen sich die gleiche Stromversorgung, mit optimierter Steuerungslogik." | Sofortige Stromversorgung bei Einspeisung |
| Antennendesign | Optimiertes Antennendesign für verbesserte Signalempfang | Konventionelles Antennendesign |
| Wichtige Spezifikationen | Optimierter Tastenanschlag mit Tasten in der Größe 4,0 x 3,0 x 2,0 mm | Tastengröße von 2,6 x 1,6 x 0,55 mm |
| Energieaufnahme | Optimiert für einen geringeren Stromverbrauch | Konventionelles Design |
Arduino
Plattform.IO
[env:m5stack-stamp-s3]
plattform = espressif32
board = esp32-s3-devkitc-1
Rahmen = Arduino
upload_speed = 1500000
build_flags =
-DESP32S3
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5Unified
ESP-IDF
Easyloader
| Easyloader | Download-Link | Bemerkungen |
|---|---|---|
| Cardputer v1.1 Benutzer-Demo Easyloader | Herunterladen | / |
Schaltpläne
Modellgröße
