Waveshare SIM8200EA-M2 5G HAT für Raspberry Pi 5G/4G/3G Unterstützung
Entfesseln Sie Hochgeschwindigkeits-5G-Konnektivität mit Multi-Mode- und Multi-Band-Unterstützung
Vom Modulhersteller SIMCOM verboten, dürfen wir dieses Produkt nicht in die folgenden Länder/Regionen versenden oder technischen Support leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.
Das SIM8200EA-M2 5G HAT verleiht Ihrem Raspberry Pi modernste 5G/4G/3G-Kommunikationsfähigkeiten. Ausgestattet mit dem leistungsstarken Snapdragon X55 an Bord unterstützt dieses HAT sowohl 5G SA als auch NSA Netzwerke und liefert ultraschnelle Datenraten. Es ist für Regionen mit umfangreicher 5G Sub-6G Signalabdeckung (außer Amerika) ausgelegt und bietet eine vielseitige Lösung für fortschrittliche drahtlose Projekte.
Mit einem M.2-Anschluss konzipiert, ist dieses HAT kompatibel mit verschiedenen 4G- oder 5G-Kommunikationsmodulen und bietet Flexibilität für Ihre spezifischen Anforderungen. Es integriert wesentliche Funktionen wie einen USB 3.1-Anschluss für nahtlose PC- oder Raspberry Pi-Verbindung, eine Audio-Buchse mit Decoder und einen praktischen SIM-Kartensteckplatz. Mit umfassenden Konfigurationsskripten und Entwicklungsressourcen wird die Integration von Highspeed-5G in Ihren Raspberry Pi oder Computer mühelos. Dieses 5G HAT ist perfekt für die schnelle 5G-Modulbewertung und die Integration in Anwendungen, die eine robuste 5G-Konnektivität erfordern.
Hauptmerkmale
- Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, unterstützt Raspberry Pi Serienboards und Jetson Nano.
- Ausgestattet mit dem SIM8200EA-M2 Kernmodul, basierend auf der Qualcomm Snapdragon X55 Plattform, bietet es Multi-Mode- und Multi-Band-Unterstützung.
- Umfassende Unterstützung für 5G/4G/3G-Kommunikation.
- USB 3.1-Anschluss für AT-Befehlstests, Messaging, Cloud-Kommunikation, Telefonanrufe und GNSS-Positionierung.
- SIM-Kartensteckplatz für 1,8V / 3V SIM-Karten.
- Duale LED-Anzeigen zur einfachen Überwachung des Modulstatus.
- Unterstützt AT-Befehle basierend auf den 3GPP TS 27.007, 27.005 und V.25TER Befehlssätzen.
- An Bord befindliche Audio-Buchse und Audio-Decoder für Sprachfunktionen, einschließlich Telefonanrufe.
- Multi-Konstellations-Dualband-Positionierung: GPS, GLONASS, BeiDou, Galileo und QZSS.
- Breite Kompatibilität mit Betriebssystemen: Windows/Linux/Android.

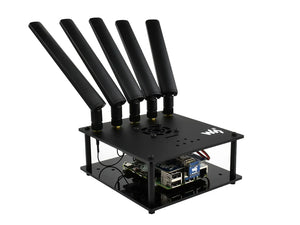

- Enthält ein hochwertiges Acrylgehäuse und einen Kühlventilator für ein schlankes Erscheinungsbild und überlegene Wärmeableitung.
Technische Spezifikationen
| SIM8200EA-M2 | SIM8202G-M2 | RM520N-GL | |
|---|---|---|---|
| Frequenzband | |||
| Sub-6G | SA: n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 (n79 ist nur für SIM8202G-M2 verfügbar) | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |
| NSA: n41, n77, n78, n79 (n79 ist nur für SIM8202G-M2 verfügbar) | |||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | ||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | ||
| WCDMA | B1, B2, B3, B4, B5, B8 | B1, B2, B4, B5, B8, B19 | |
| GNSS | GPS, GLONASS, Beidou, Galileo und QZSS | ||
| Datenrate | |||
| Sub-6G | 2,4 Gbps (DL) / 500 Mbps (UL) | SA: 2,4 Gbps (DL) / 900 Mbps (UL) NSA: 3,4 Gbps (DL) / 550 Mbps (UL) |
|
| LTE | 1 Gbps (DL) / 200 Mbps (UL) | 1,6 Gbps (DL) / 200 Mbps (UL) | |
| HSPA | 42 Mbps (DL) / 5,76 Mbps (UL) | ||
| Hardware-Info | |||
| SIM-Karte | 1,8V/3,0V | ||
| Stromversorgung | 5V 3A | ||
| Antennenanschluss | 6x IPEX-4 Anschluss | 4x IPEX-4 Anschluss | |
| Modulabmessungen | 52,0×30,0×2,3mm | 42,0×30,0×2,3mm | 52,0×30,0×2,3mm |
| Anwendungen | |||
| Anwendbare Regionen | Regionen mit 5G Sub-6G Signalabdeckung außer Amerika | Global | |
| Anwendungsbeispiele | CPE, Intelligentes Gateway, Live-Streaming, Fernbehandlung, Intelligente Sicherheit | ||
5G Modul Vergleich
Kompatible Hardware-Schnittstelle

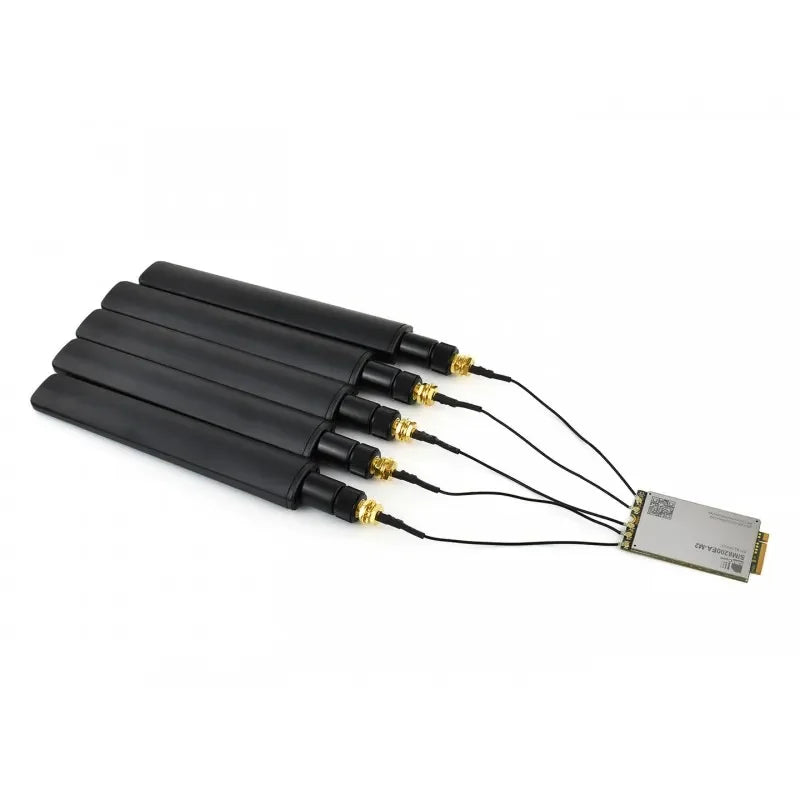

SIM8200EA-M2
6x Antennen-Version
SIM8202G-M2
Version mit 4x Antennen
RM520N-GL
Version mit 4x Antennen
Multi-Mode-, Multi-Band-Konnektivität
Anwendbar für die meisten Länder und Regionen weltweit.
Basierend auf der Qualcomm Snapdragon X55 Plattform unterstützt dieses HAT verschiedene Modi und Bänder. Es ist für Gebiete mit 5G Sub-6G Signalabdeckung (außerhalb Amerikas) konzipiert und bietet sowohl 5G NSA (4G+5G gemeinsames Netzwerk) als auch SA (5G eigenständiges Netzwerk) Fähigkeiten.
* Das oben gezeigte Frequenzbanddiagramm dient nur als Referenz; bitte bestätigen Sie die unterstützten Bänder bei Ihrem lokalen Dienstanbieter.
Umfangreiche Systemunterstützung
Kompatibel mit Windows-, Android- und Linux-Betriebssystemen.
Einfach in einen USB-Anschluss stecken, eine unkomplizierte Treiberinstallation und Grundkonfiguration durchführen, und Ihre Hochgeschwindigkeits-5G-Netzwerkverbindung ist einsatzbereit.

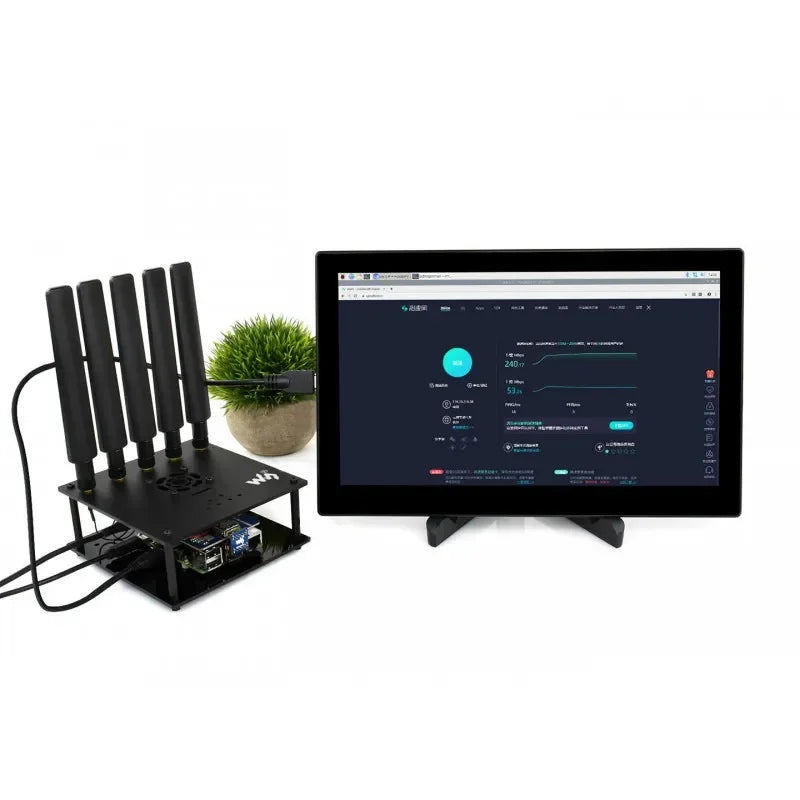

Vielseitige Host-Unterstützung
Ermöglicht Hochgeschwindigkeits-5G-Konnektivität für Raspberry Pi und Windows-Computer.
- Sub-6G: Bis zu 2,4 Gbps (Downlink) / Bis zu 500 Mbps (Uplink)*
- LTE: Bis zu 1 Gbps (Downlink) / Bis zu 200 Mbps (Uplink)*
- HSPA+: Bis zu 42 Mbps (Downlink) / Bis zu 5,76 Mbps (Uplink)*
* Idealisierte Datenraten; die tatsächliche Leistung hängt von Faktoren wie Netzabdeckung, Verkehr und Basisstationsbedingungen ab.
Robuste Cloud-Kommunikation
Unterstützt eine breite Palette von Kommunikationsprotokollen:
TCP / IP / IPV4 / IPV6 / Multi-PDP / FTP / FTPS / HTTP / HTTPS / MQTTS / DNS / SSL3.0
Telefon- und SMS-Funktionalität
Ermöglicht Telefonate und SMS-Nachrichten mit AT-Befehlen.
Einrichtung Einführung

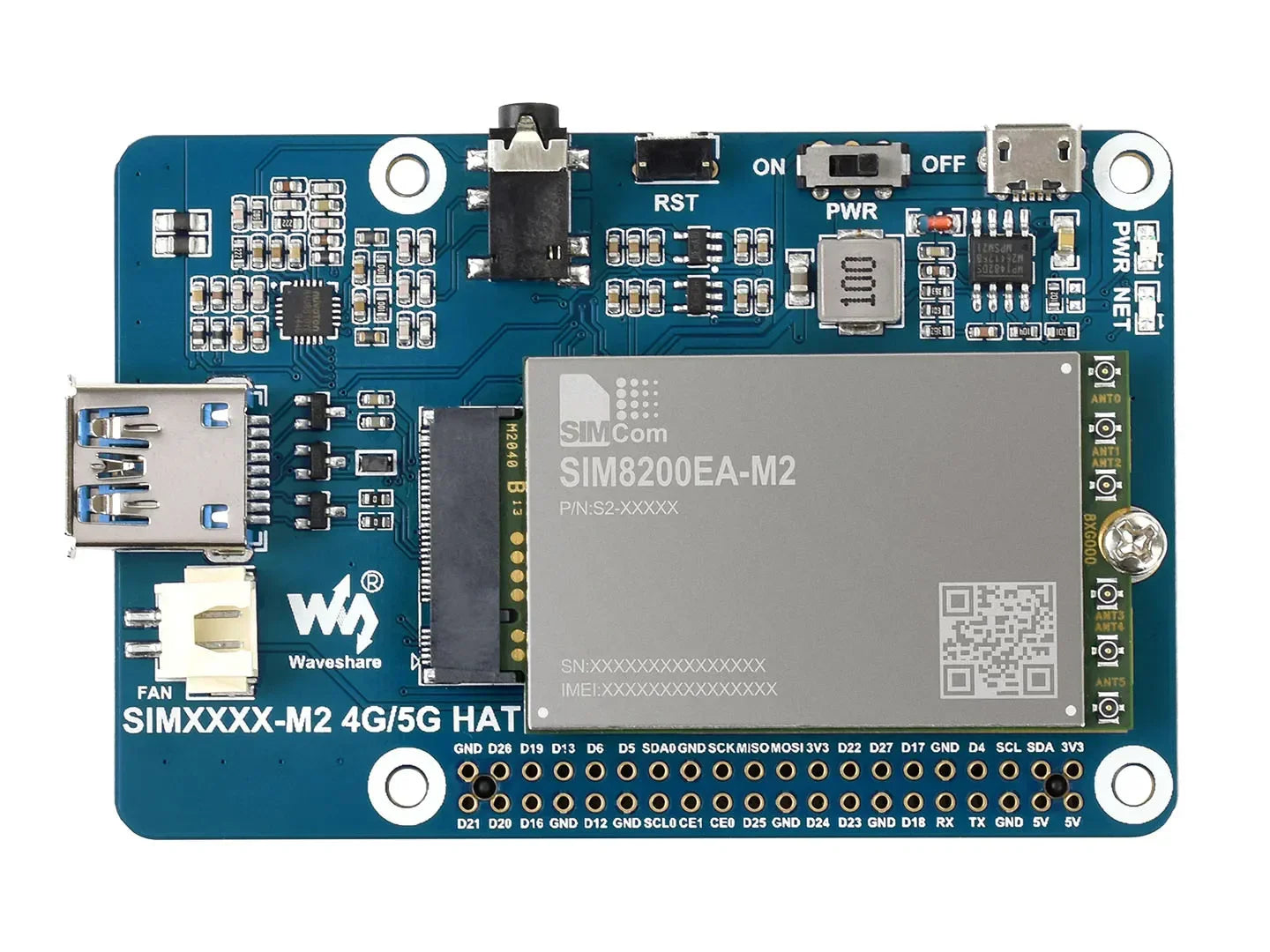

Onboard-Komponenten
- Raspberry Pi GPIO Header
- USB 3.1 Anschluss
- Audioantriebsschaltung
- Audioanschluss
- Reset-Taste
- Netzschalter
- 5V 3A Eingang
- 5V zu 3,3V Übersetzer
- 5V zu 1,8V Übersetzer
- 5V zu 4,3V Übersetzer
- Strom-Status-LED
- Netzwerk-Status-LED
- M.2 Anschluss
- SIM8200EA-M2 Modul
- Antennenanschlüsse
- Lüfteranschluss
- SIM-Kartensteckplatz
Abmessungen
