Waveshare SIM7600G-H 4G HAT (B) für Raspberry Pi 4G/3G/2G GNSS Positionierung

Waveshare SIM7600G-H 4G HAT (B) für Raspberry Pi 4G/3G/2G GNSS Positionierung

69,95 €
Vom Modulhersteller SIMCOM verboten, dürfen wir dieses Produkt nicht in folgende Länder/Regionen versenden oder technischen Support anbieten: Iran, Nordkorea, Kuba, Sudan, Syrien.

Das SIM7600G-H 4G HAT (B) bietet Ihrem Raspberry Pi robuste LTE Cat-4 4G-, 3G- und 2G-Kommunikationsfähigkeiten, globale GNSS-Positionierung und einen praktischen USB-HUB, der nahtlose Konnektivität und erweiterte Funktionalität gewährleistet.

4G HAT für Raspberry Pi

Ermöglicht LTE Cat-4 4G / 3G / 2G Kommunikation & GNSS-Positionierung

Basierend auf SIM7600G-H, Global Band

Funktionen auf einen Blick

  • Verbunden über Pogo-Pin oder MicroUSB-Anschluss
    • Dedizierter Pogo-Pin für Raspberry Pi Zero/Zero W
    • MicroUSB-Anschluss für andere Raspberry Pi Boards oder PC
  • Integriert das SIM7600G-H Globalband 4G-Modul, kompatibel mit 2G/3G/4G-Netzwerken mit globaler Unterstützung
  • USB-HUB-Anschluss für andere Raspberry Pi Boards oder PC, bietet USB-Erweiterung und 4G-Netzzugang
  • Unterstützt Einwählen, Telefonanrufe, SMS, TCP, UDP, DTMF, HTTP, FTP usw.
  • Unterstützt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS-Basisstationspositionierung
  • SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten
  • Onboard-Audioanschluss und Audiodecoder für Telefonanrufe
  • 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
  • Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und V.25TER Befehlssatz)
  • Unterstützt SIM Application Toolkit: SAT Klasse 3, GSM 11.14 Release 99, USAT
  • Wird mit Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi)

Spezifikationen

Frequenzband
LTE Cat-4 LTE-FDD: B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
LTE-TDD: B34/B38/B39/B40/B41
3G UMTS/HSDPA/HSPA+: B1/B2/B4/B5/B6/B8/B19
2G GSM/GPRS/EDGE: 850/900/1800/1900 MHz
GNSS
Satellitensysteme GPS/Beidou/GLONASS/GALILEO/QZSS
Empfängertyp 16-Kanal
C/A-Code
Empfindlichkeit -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (BeiDou)
Kaltstarts: -148 dBm
Zeit bis zur ersten Positionsbestimmung (Freiluft) Kaltstarts: <35s
Heißstarts: <1s
SMS und Audio
SMS Unterstützte Typen: MT, MO, CB, Text, PDU
Audiofunktion Unterstützt Echokompensation
Unterstützt Rauschunterdrückung
Andere
Stromversorgung 5V
Betriebstemperatur -30°C ~ 80°C
Lagertemperatur -45°C ~ 90°C
Abmessungen 65.00 × 32.00mm

Geeignet für Raspberry Pi / PC

Dedizierter Pogo-Pin zur Verbindung mit Raspberry Pi Zero/Zero W ohne zusätzliches USB-Kabel
Allzweck MicroUSB-Anschluss für andere Raspberry Pi Boards oder PC

Globaler Band 4G / 3G / 2G Support

bis zu 50Mbps Uplink und 150Mbps Downlink für 4G Netzwerk *

* steht für idealisierte Datenrate, die tatsächliche Datenrate hängt von Faktoren wie Netzabdeckung, Verkehrsaufkommen, Zustand der Basisstation usw. ab.

USB HUB Funktion

Onboard USB HUB Chip mit USB2.0/1.1 Konformität,
bietet 2x USB-A Anschluss und 1x USB Lötpad

GNSS-Positionierung

Unterstützt GPS, BeiDou, Glonass, GALILEO, QZSS, LBS-Basisstationspositionierung

Telefonanruf & SMS-Unterstützung

Telefonanrufe tätigen oder SMS senden per AT-Befehlen, mit integriertem Audioanschluss

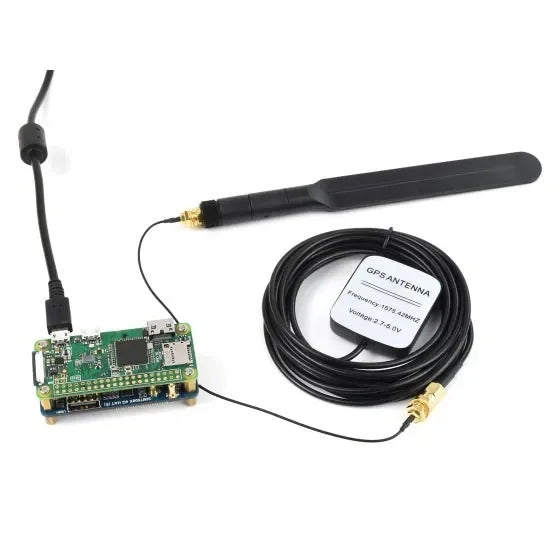

Anwendungsbeispiel

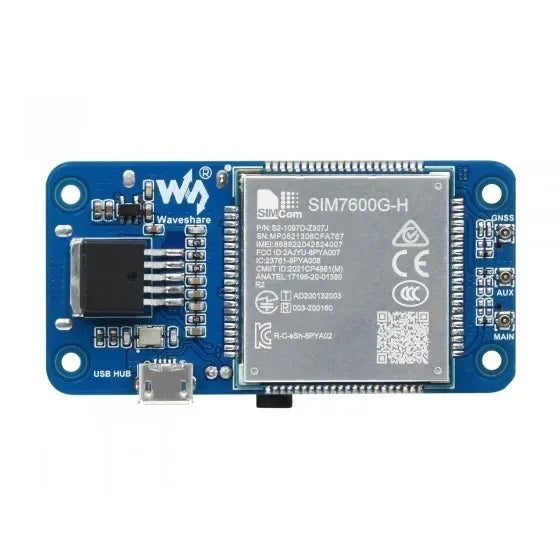

Was ist an Bord

  1. SIM7600G-H
  2. FE1.1S USB HUB Chip
  3. NAU8810 Audio-Decoder
  4. SPX29302 Leistungs-Chip
  5. RT9193-33 Spannungswandler
  6. USB HUB Eingang
    D+/D- Pogo-Pin: für Raspberry Pi Zero/Zero W
    MicroUSB-Anschluss: für andere Raspberry Pi Boards oder PC
  7. Pogo-Pin Stromversorgung
    5V: Verbindung zum 5V-Pin von Zero/Zero W, bis zu 2A Strom
    GND: Verbindung zum GND-Pin von Zero/Zero W

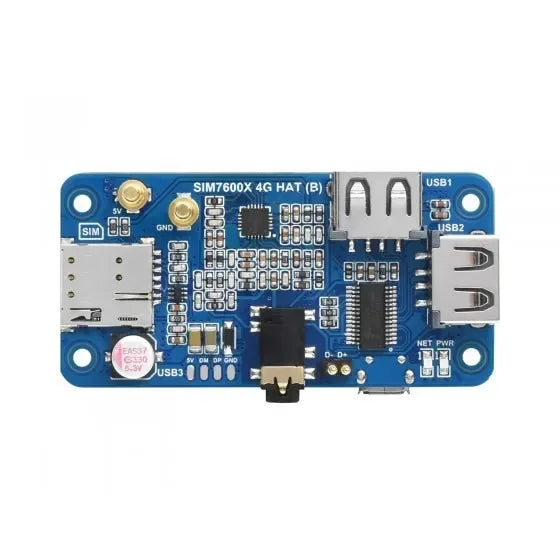

  1. USB erweiterte Anschlüsse
    USB1~USB2: USB-A Anschlüsse
    USB3: Lötpad
  2. SIM-Kartensteckplatz
    unterstützt 1,8V/3V SIM-Karte
  3. 3,5-mm-Kopfhörer-/Mikrofonanschluss
  4. HAUPT Antennenanschluss
  5. AUX Hilfsantenne Anschluss
  6. GNSS-Antennenanschluss
  7. Stromanzeige
  8. Netzwerkstatusanzeige

Abmessungen
