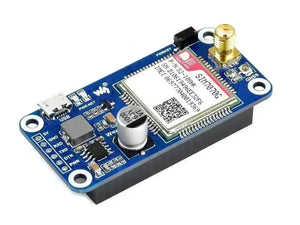

Waveshare SIM7070G NB-IoT / Cat-M / GPRS / GNSS HAT für Raspberry Pi
Vom Modulhersteller SIMCOM verboten, ist es uns nicht gestattet, dieses Produkt in die folgenden Länder/Regionen zu versenden oder technischen Support zu leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.
SIM7070G NB-IoT / Cat-M / GPRS HAT für Raspberry Pi, globale Bandunterstützung, mit GNSS-Positionierung
NB-IOT / CAT-M / GPRS / GNSS HAT
Low-Power-Schmalband-Mobilfunk-IoT-Kommunikationsmodul für Raspberry Pi
Basierend auf SIM7070G, globale Bandunterstützung
Dies ist ein Telekommunikations-HAT für Raspberry Pi, der globale Bänder von NB-IoT, Cat-M und GPRS sowie GNSS-Positionierungsfunktion. Aufgrund seiner Vorteile wie geringer Größe, geringer Verzögerung und großer Abdeckung ist es die ideale Wahl für IoT-Anwendungen wie intelligente Instrumente, Asset-Tracking, Fernüberwachung, E-Health usw.
Im Vergleich zum SIM7080G unterstützt dieses Modul auch GPRS (2G); Im Vergleich zu SIM7000C/E ist es aufgrund der Unterstützung globaler Bänder allgemeiner.
Funktionen auf einen Blick
-
Standardmäßiger Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Platinen der Raspberry Pi-Serie
-
Unterstützt Kommunikationsprotokolle wie TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
-
Unterstützt GNSS-Positionierung (GPS, BeiDou, GLONASS, Galileo)
-
Integrierte USB-Schnittstelle zum Testen von AT-Befehlen, zum Abrufen von GPS-Positionsdaten usw
-
Breakout-UART-Steuerpins zum Anschluss an Host-Boards wie Arduino/STM32
-
Der SIM-Kartensteckplatz unterstützt NUR 1,8-V-SIM-Karten (3-V-SIM-Karten sind nicht verfügbar)
-
2x LED-Anzeigen, einfache Überwachung des Arbeitsstatus
-
Baudrate: 300~3686400 bps
-
Gemeinsame automatische Baudratenaushandlung: 9600/19200/38400/57600/115200 bps
-
Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)
Spezifikationen
| NB-IOT/CAT-M/2G | |
|---|---|
| Band | NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85 |
| Kat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85 | |
| GSM/GPRS/EDGE: 850/900/1800/1900MHz | |
| Datenrate | NB-IoT: 136Kbps(DL)/150Kbps(UL) |
| Cat-M: 589Kbps(DL)/1119Kbps(UL) | |
| GPRS: 85,6Kbps(DL)/85,6Kbps(UL) | |
| EDGE: 236,8Kbps(DL)/236,8Kbps(UL) | |
| SIM-Karten-Unterstützung | NB-IoT/Cat-M/2G-Karte (NUR 1,8-V-SIM-Karte) |
| Anwendbare Region | weltweit |
| GNSS | |
| Empfängertyp | 16-Kanal |
| C/A-Code | |
| Band | GPS L1: 1575,42 ± 1,023MHz |
| GLONASS L1: 1598,0625 ~ 1605,375MHz | |
| BDS B1: 1559,052 ~ 1591,788MHz | |
| Galileo L1: 1575,42 ± 1,023MHz | |
| Datei Format | NMEA-0183 |
| Antenne | Aktive Antenne |
| ANDERE | |
| Stromversorgung | 5V |
| Betriebsspannung | 5V / 3,3V (konfiguriert über 0Ω Widerstand) |
| Derzeitiger Verbrauch | etwa 41mA (Leerlaufmodus) |
| Betriebstemperatur | -40°C bis 85°C |
| Lagertemperatur | -45°C bis 90°C |
| Abmessungen | 30,50 mm x 65,00 mm |
Standard Raspberry Pi 40PIN GPIO
Kompatibel mit Platinen der Raspberry Pi-Serie
Globale Bandunterstützung von NB-IoT/Cat-M/2G
NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
Kat.-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
GSM/GPRS/EDGE: 850/900/1800/1900 MHz
Cloud-Kommunikation
Unterstützt Kommunikationsprotokolle einschließlich TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
GNSS-Positionierung
Unterstützt GPS, BeiDou, GLONASS, Galileo-Positionierung

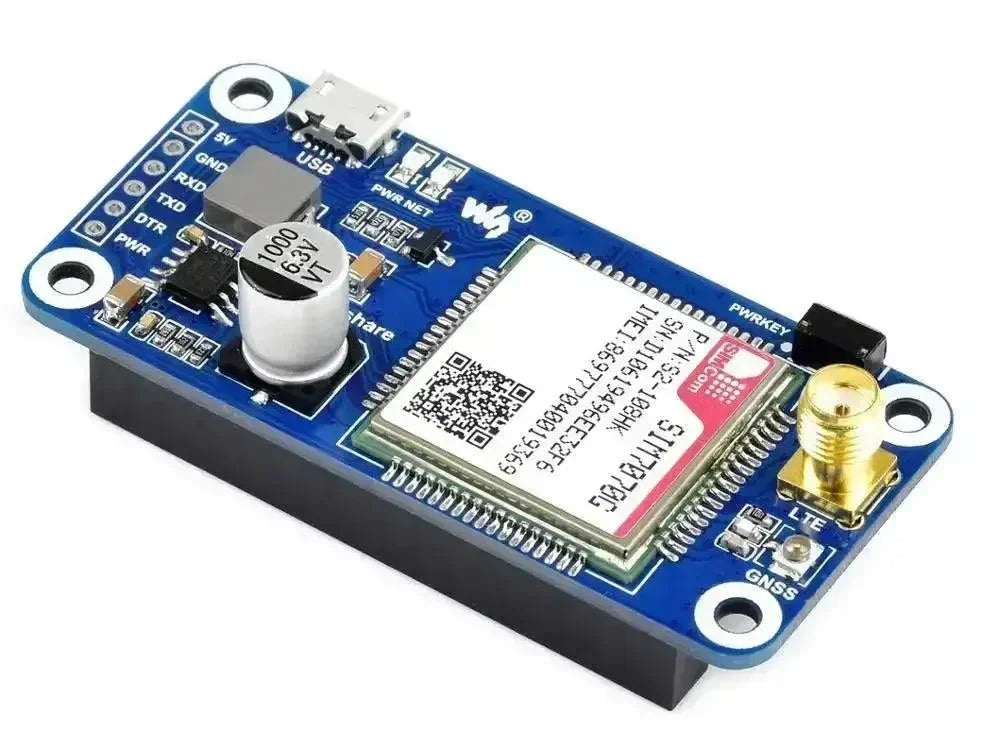

Was ist an Bord
-
SIM7070G
-
Leistungschip MP1482
-
RT9193-33 Leistungschip
-
Raspberry Pi GPIO-Header
zur Verbindung mit Raspberry Pi
-
USB-Schnittstelle
zum Testen von AT-Befehlen, zum Abrufen von GPS-Positionsdaten usw.
-
SIM7070G Steuerungsschnittstelle
zum Anschluss an Host-Boards wie Arduino/STM32
-

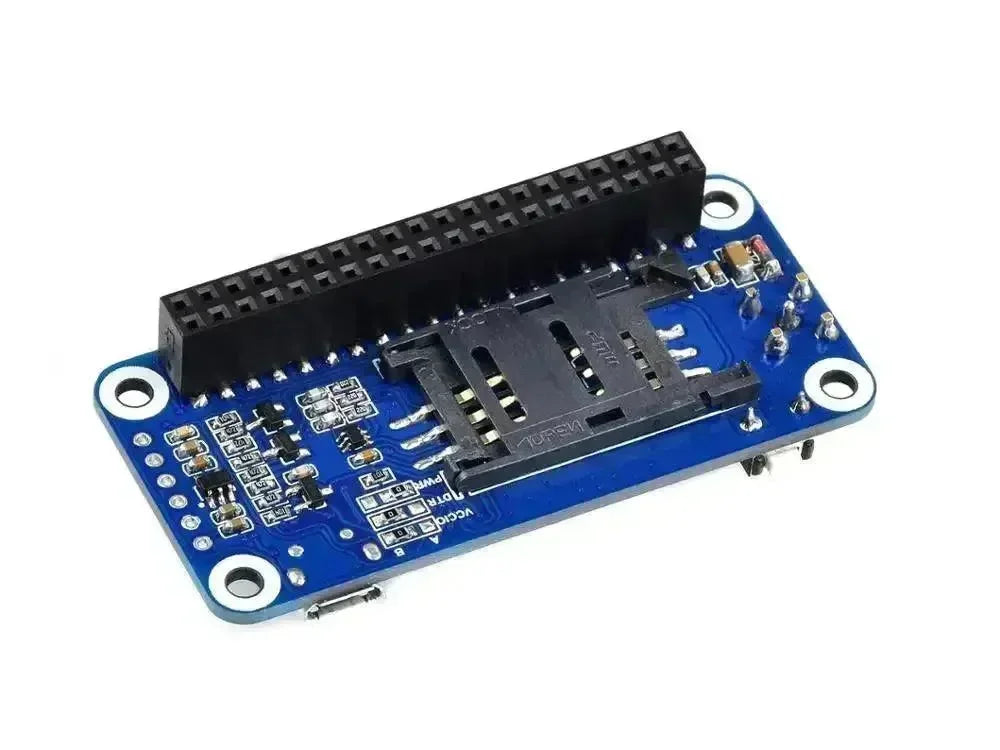

SIM-Kartensteckplatz
unterstützt NUR 1,8V SIM-Karten
-
GNSS-Antennenanschluss
-
LTE-Antennenanschluss
-
Einschalttaste des Moduls
-
Netzwerkstatusanzeige
-
Kraftmesser
-

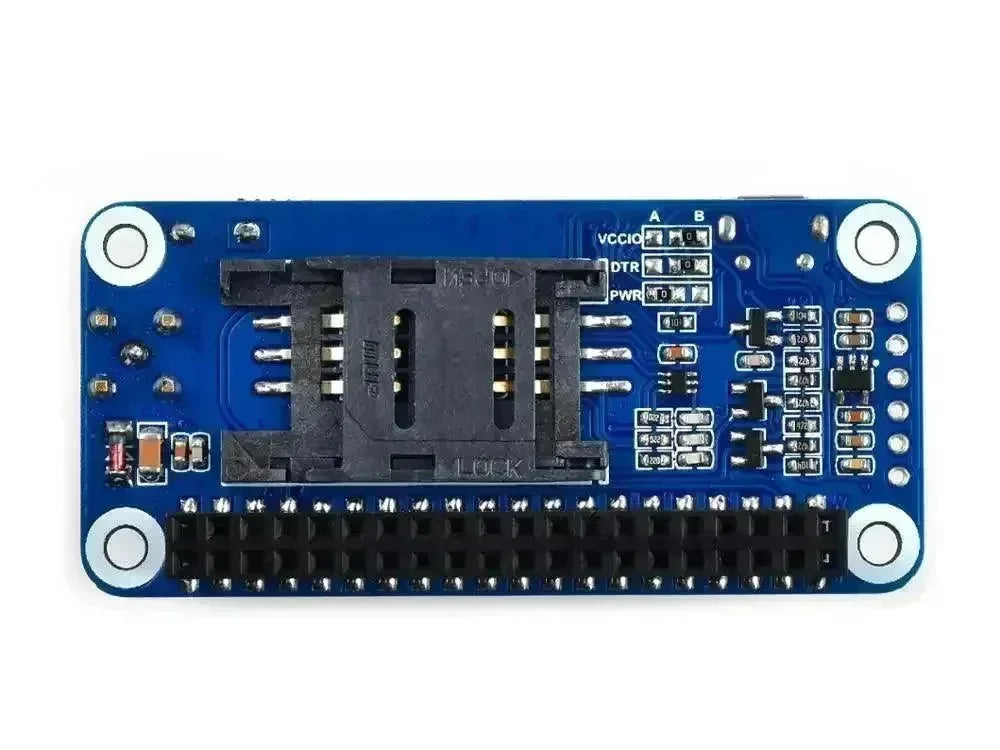

Betriebsspannungswahl
A: IO-Pegel auf 5V setzen
B: IO-Pegel auf 3,3V (Standard) einstellen
-
DTR-Auswahl
A: DTR ist mit P26 verbunden
B: DTR ist getrennt (Standard)
-
PWR-Auswahl
A: PWR ist mit P4 verbunden (Standard)
B: PWR ist mit der Stromversorgung verbunden
Auswahlhilfe
| CAT-M & NB-IOT & GSM | CAT-M und NB-IOT | NB-IOT | ||||
|---|---|---|---|---|---|---|
| SIM7000C | SIM7000E | SIM7070G | SIM7080G | SIM7020C | SIM7020E | |
| Anwendbare Regionen | China | Europa / Afrika / Australien / Südostasien | Global | China | Europa / Afrika / Australien / Südostasien | |
| Band | ||||||
| NB-IoT | LTE-FDD: B1/B3/B5/B8 | LTE-FDD: B3/B8/B20/B28 | B1/B2/B3/B4/B5/B8/B12/B13/B18/B19 /B20/B25/B26/B28/B66/B71/B85 |
LTE-FDD: B1/B3/B5/B8 |
LTE-FDD: B1/B3/B5/B8/B20/B28 |
|
| Katze-M | B1/B2/B3/B4/B5/B8/B12/B13/B14/B18 /B19/B20/B25/B26/B27/B28/B66/B85 |
N / A | ||||
| GSM | GPRS/EDGE 900/1800 MHz | GSM/GPRS/EDGE 850/900/1800/1900 MHz | N / A | N / A | ||
| GNSS | GPS, GLONASS, BeiDou, Galileo | N / A | ||||
| Datenrate | ||||||
| NB-IoT (Kbit/s) | 34(DL)/66(UL) | 136(DL)/150(UL) | 136(DL)/150(UL) | 26,15 (DL)/62,5 (UL) | ||
| Katze-M (Kbps) | 300(DL)/375(UL) | 589(DL)/1119(UL) | 589(DL)/1119(UL) | |||
| EDGE (Kbit/s) | 236,8(DL)/236,8(UL) | 236,8(DL)/236,8(UL) | ||||
| GPRS (Kbit/s) | 85,6(DL)/85,6(UL) | 85,6(DL)/85,6(UL) | ||||
| Softwarefunktionen | ||||||
| Netzwerkprotokoll | TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT usw. | |||||
| Firmware-Upgrade | USB | UART | ||||
| Hardwareschnittstellen | ||||||
| SIM-Kartensteckplatz | 1,8 V/3,3 V | 1,8 V | 1,8 V | 1,8 V/3,3 V | ||
| UART | Unterstützt AT-Befehle | Unterstützt AT-Befehle und Firmware-Upgrades | ||||
| USB | Unterstützt AT-Befehlstests, GPS-Positionierung, Firmware-Aktualisierung usw. | Nur für externe Stromversorgung | ||||
| Antennenanschluss | LTE-Antenne (SMA) + GNSS-Antenne (IPEX) | LTE-Antenne (IPEX) + GNSS-Antenne (IPEX) | LTE-Antenne (SMA) | |||
| Anwendungen | ||||||
| Beispiele | Messgeräte, Fernbedienung, Smart Home, Smart City, intelligente Landwirtschaft und so weiter | |||||

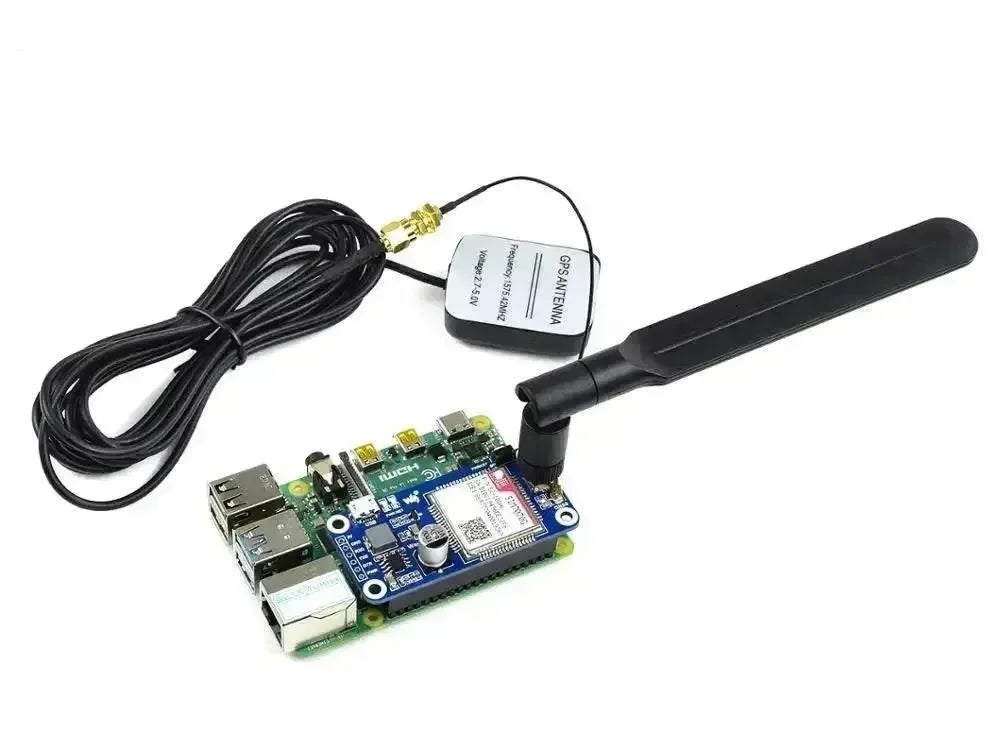

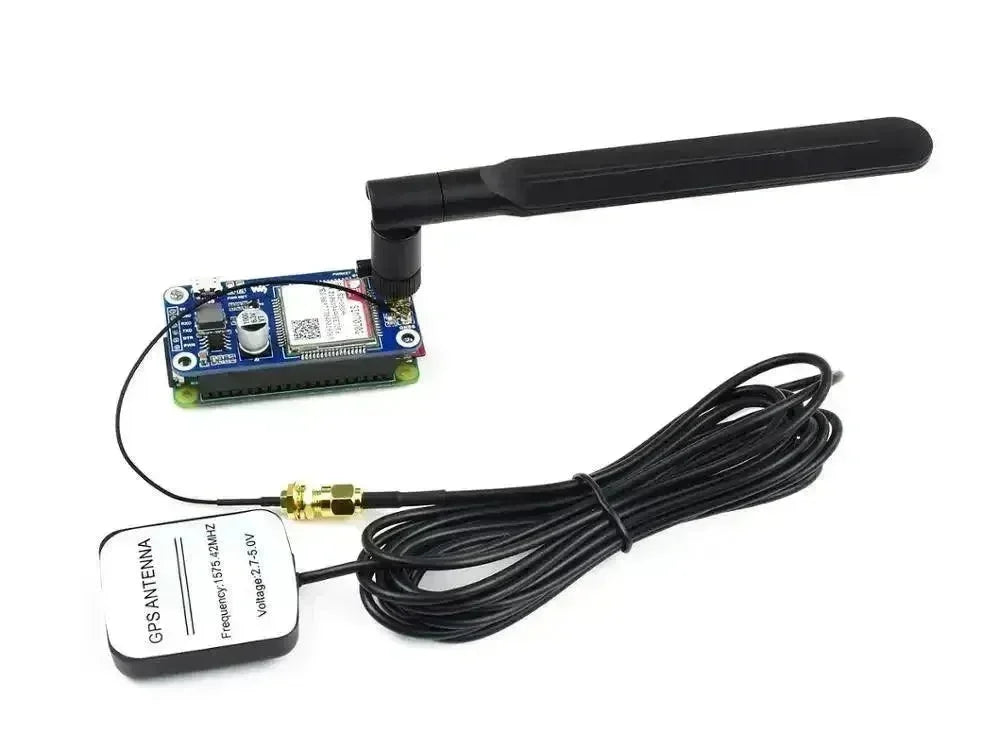

PAKET INHALT
Gewicht: 0,148 kg
- SIM7070G Cat-M/NB-IoT/GPRS HAT x1
- LTE-Antenne x1
- Externe GPS-Antenne (B) x1
- 1 x USB-A-zu-Micro-B-Kabel
- Abstandshalterpaket x1
