Waveshare RM500U-CNV Raspberry PI 5G/4G/3G Hut

VorbestellungNeu
Verkaufspreis €139,85
inkl. MwSt.
Artikelnummer: Waveshare-22531

📦 Standort des Lagers: München, Deutschland

Vorbestellung

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Optionen: Mit RPi 4B Gehäuse
Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 50€ in Deutschland!

Visa
PayPal
Mastercard
American Express
Shop Pay
Waveshare RM500U-CNV Raspberry PI 5G/4G/3G Hut

Waveshare RM500U-CNV Raspberry PI 5G/4G/3G Hut

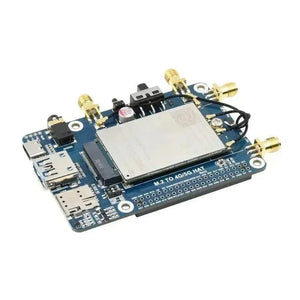

RM500x / RM502x 5G HAT für Raspberry Pi, Quad-Antennen LTE-A, Multi-Band, 5G/4G/3G kompatibel
Raspberry Pi RM500x / RM502x 5G HAT

Unterstützt 5G/4G/3G



* nur zur Referenz, Raspberry Pi Board ist NICHT enthalten

Merkmale auf einen Blick
  • Integriert umfangreiche Netzwerkprotokolle, mit mehreren Treibern und Softwareunterstützung, kompatibel mit verschiedenen Betriebssystemen einschließlich Windows / Linux / Android
  • USB 3.1 Anschluss (USB 2.0 kompatibel) zum Anschluss an PC, Raspberry Pi oder Jetson Nano Host-Board für Hochgeschwindigkeits-5G-Kommunikation
  • Standard M.2 B KEY Steckplatz, kompatibel mit verschiedenen 5G-Modulen: RM500U-CNV / RM500Q-GL / RM500Q-AE / RM502Q-AE Serien
  • Onboard UART-, PWR- und RST-Steuerpin, integrierter Pegelwandler, über DIP-Schalter aktiviert, zur Verwendung mit Hosts wie Raspberry Pi oder Arduino
  • Onboard USB-C-Anschluss, über Schalter aktiviert, zum Anschluss einer eigenständigen Stromversorgung für das Modul, ermöglicht höhere Lasten, stabile und flexible Stromversorgung
  • Onboard-Stromversorgung Ein/Aus-Schalter, Reset-Taste und LED-Anzeige, einfaches Ein-/Ausschalten des Moduls oder Überwachen des Betriebsstatus
  • 2x SIM-Kartensteckplatz, Dual-SIM Single-Standby, per AT-Befehl umschaltbar
  • Hocheffiziente Stromversorgungsschaltung, bis zu 3A Ausgangsstrom

Unterstützt 5G/4G/3G Netzwerke

Unterstützt 5G NSA (4G- und 5G-Ko-Netzwerk) und SA (5G separates Netzwerk)
Unterstützt 4G/3G Internet

* Das oben gezeigte Frequenzbanddiagramm dient nur als Referenz, bitte bestätigen Sie die unterstützten Bänder entsprechend Ihrem lokalen Dienstanbieter.

Multi-System-Unterstützung, einfach zu bedienen

Unterstützt Windows / Linux / Android...

Einfach in den USB-Anschluss stecken, einige einfache Konfigurationen durchführen, die Hochgeschwindigkeits-5G-Netzwerkverbindung ist einsatzbereit

Verbindungsbeispiele

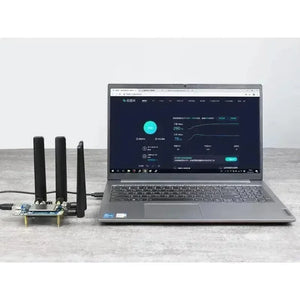

Für Windows-PC oder Jetson Nano Serien, verwenden Sie ein USB-Kabel
Für Raspberry Pi 5/4B/3B+ oder CM4-IO-BASE-A/B, verwenden Sie den speziell angefertigten USB-Adapter

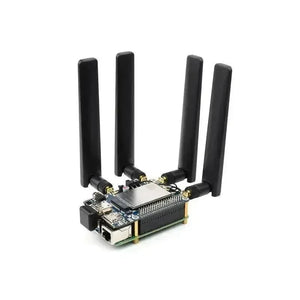

verbunden mit Raspberry Pi 5



verbunden mit Raspberry Pi 4B



verbunden mit Raspberry Pi 3B+



verbunden mit CM4 IO Basis


Cloud-Kommunikation
Multi-Konstellations Hochpräzises GNSS

Unterstützt GPS, Beidou, Glonass, Galileo

Hinweis: GNSS ist für das RM500U-CNV-Modul nicht verfügbar.

Standard Raspberry Pi 40PIN GPIO Header

Kompatibel mit Raspberry Pi Serie und Jetson Nano, stapelbares Design für mehr HATs

* nur als Referenz, bitte überprüfen Sie den Abschnitt Paketinhalt für die genaue Teileliste.

Hochgeschwindigkeits-Kühlventilator

Bessere Wärmeableitung für Raspberry Pi und das 5G-Modul

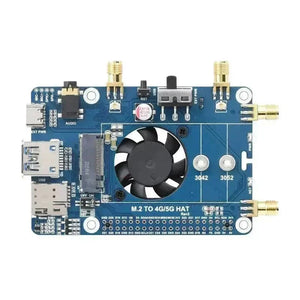

Was ist an Bord
  1. Raspberry Pi GPIO-Header
    zur Verbindung mit Raspberry Pi
  2. DIP-Schalter
    Ermöglicht die Steuerung der Stromversorgung und Reset-Pins
  3. M.2-Steckplatz
    Kompatibel mit den meisten SIMCom- und QUECTEL 4G/5G-Modulen im M.2-Formfaktor
  4. SIM-Kartensteckplatz 1
    einer der 2x SIM-Kartensteckplätze, Dual-Karte Einzel-Standby
  5. USB3.1-Anschluss
    USB 2.0 kompatibel, zum Anschluss an verschiedene Hosts
  6. USB Type-C Anschluss
    5V 3A Eingang, stabile und flexible Stromversorgung

  1. Audioanschluss
    SIM7600X/SIM8XXX Serien unterstützen Audiofunktionen, aber RM5XX/EM06XX Serien unterstützen diese Funktion vorübergehend nicht
  2. Antennenanschluss
    Unterstützt vier Antennen
  3. Reset-Taste
  4. Stromversorgungsschalter
    Wechseln Sie den Stromversorgungsmodus:
    Bei Einstellung auf USB wird das Modul über den "5. USB3.1 Anschluss" mit Strom versorgt
    Bei Einstellung auf EXT PWR wird das Modul über die externe Stromversorgung über den "6. USB Type-C Anschluss" mit Strom versorgt
  5. Anzeige
    Einfache Überwachung des Betriebsstatus des Moduls

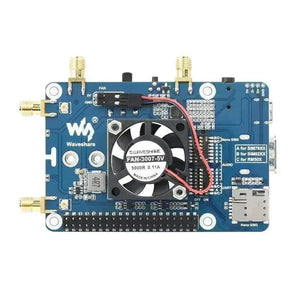

  1. Kühlventilator
    Bessere Wärmeableitung für Raspberry Pi und das 5G-Modul
  2. SIM-Kartensteckplatz 2
    Per AT-Befehl schaltbar
  3. Modul-Einstellungsschalter
    Schalten Sie A auf EIN für SIM7600X/A7906X/SIM7906X/SIM7912X Serien 4G M.2 Module;
    Schalten Sie B auf EIN für SIM8202X/SIM8200EA/SIM8262X Serien 5G M.2 Module;
    Schalten Sie C auf EIN für RM50X/RM520N-GL/EM06X Serien 5G/LTE-A M.2 Module

  1. USB 2.0 Schnittstellenpads
  2. NAU8810X Audioprozessor
    Für SIM7600X/SIM8XXX Serienmodule, RM5XX und EM06XX Serienmodule wird diese Funktion vorübergehend nicht unterstützt
  3. Lüfterkopf
    5V Kühlventilator Stromversorgung

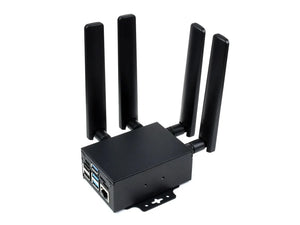

Optionales Gehäuse

Mehrere Installationsmethoden, praktisch für verschiedene Anwendungen wie Industrie

* Das Gehäuse ist optional und nur für Raspberry Pi 4B geeignet, bitte wählen Sie vor der Bestellung die passende Option


Anwendungsbeispiele

5G Wireless-Router
In Kombination mit OpenWrt verwandelt es den Raspberry Pi in einen 5G-Wireless-Router und bietet einen WiFi-Hotspot, damit Smartphones einfach auf das 5G-Netz zugreifen können.



5G Live-Streaming
Beim Anschluss einer zusätzlichen Kamera ist es möglich, über ffmpeg Video-Stream Live-Streaming auf einer Webseite oder einer Live-Plattform durchzuführen.

Mehr Möglichkeiten
Abmessungen



Gewicht: 0,304 kg

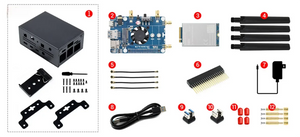

RM500x / RM502x 5G HAT

  1. OPTIONEN Schutzgehäuse-Kit x1 (nur geeignet für Raspberry Pi 4B)
  2. M.2 ZU 4G/5G HAT x1
  3. 5G Modul x1
  4. Antenne 4 Stk. x1
  5. IPEX Adapterkabel 4 Stk. x1
  6. 2*20PIN Stiftleiste x1
  7. 5V 3A Typ-C Netzteil x1
  8. Doppelstecker USB3.0 Kabel x1
  9. USB3.0 Adapter x1
  10. USB2.0 Adapter x1
  11. SMA Schutzkappe 4 Stk. x1
  12. Schraubenpackung x1
