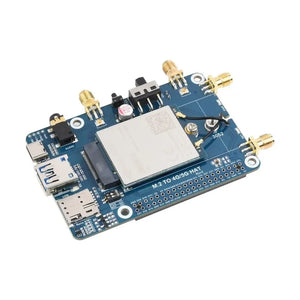

Waveshare Raspberry Pi LTE Cat 6 Kommunikations-HAT LTE-A Globales Multi-Band GNSS
Entsperren Sie mit dem EM060K-GL LTE Cat-6 HAT eine schnelle globale Konnektivität und präzise Positionsbestimmung für Ihren Raspberry Pi, PC oder Jetson Nano. Ausgestattet mit dem EM060K-GL Modul unterstützt dieses HAT LTE-A Cat 6 Kommunikation mit beeindruckenden Downlink-Geschwindigkeiten bis zu 300Mbps und Uplink-Geschwindigkeiten bis zu 50Mbps. Es integriert außerdem Multi-Constellation GNSS für genaue globale Positionsbestimmung, ideal für eine Vielzahl von Anwendungen.
Unterstützt mehrere Netzstandards wie LTE-A und UMTS/HSPA(+)
Integrierte Multi-Constellation hochpräzise globale GNSS-Positionierung, unterstützt Cloud-Plattform-Kommunikation und LTE-A Netzwerkzugang
* nur zur Referenz, Raspberry Pi Board ist NICHT enthalten
Das EM060K-GL LTE Cat-6 HAT integriert LTE-A Cat 6 Kommunikation und GNSS-Positionierung, mit bis zu 300Mbps Downlink- und 50Mbps Uplink-Geschwindigkeit, deckt nahezu alle gängigen Anbieter weltweit ab. Es kann an PC, Raspberry Pi oder Jetson Nano usw. angeschlossen werden, um einfach ein schnelles LTE-A Netzwerk zu ermöglichen, unterstützt Cloud-Plattform-Kommunikation, SMS-Versand, globale GNSS-Positionierung usw.
Hauptmerkmale
- Integriertes Multi-Constellation GNSS: Unterstützt GPS, GLONASS, BDS und Galileo für präzise globale Positionsbestimmung.
- Breite Kompatibilität: Umfangreiche Netzwerkprotokolle, Treiber und Softwareunterstützung für Windows, Linux und Android Systeme.
- Hochgeschwindigkeits-Konnektivität: USB 3.1 Anschluss (USB 2.0 kompatibel) zum Anschluss an PC, Raspberry Pi oder Jetson Nano, ermöglicht schnelle LTE-A Netzwerke.
- Flexibler M.2-Steckplatz: Standard M.2 B KEY Steckplatz, kompatibel mit QUECTEL- und SIMCOM-Serie 4G/5G M.2 Modulen.
- Erweiterte Steuerung: Onboard PWR- und RST-Steuerpins, aktiviert über DIP-Schalter, für externe Strom- und Reset-Verwaltung.
- Stabile Stromversorgung: Onboard-USB-C-Anschluss für eigenständige Stromversorgung, gewährleistet Stabilität und unterstützt höhere Lasten.
- Benutzerfreundliches Design: Onboard-Stromversorgungsschalter, Reset-Taste und LED-Anzeige für einfache Bedienung und Statusüberwachung.
- Vielseitige Antennenoptionen: Reservierte 4x SMA-zu-IPEX-Antennenanschlüsse für flexible Antennenplatzierung.
- Effizienter Stromkreis: Hochleistungs-Stromversorgungs-Schaltung mit bis zu 3A Ausgangsstrom.

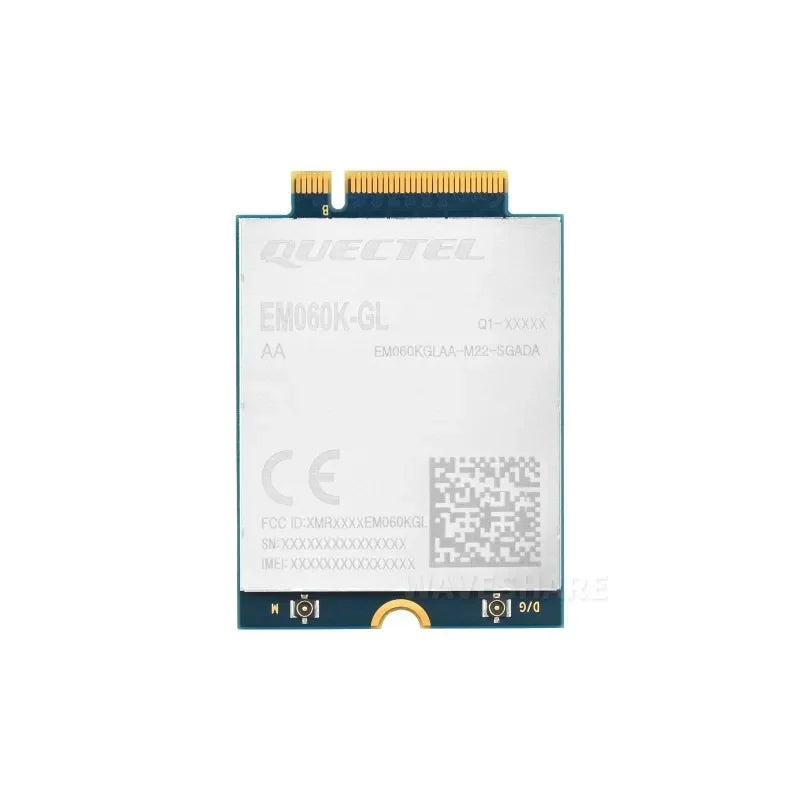

EM060K-GL Spezifikationen
| LTE Cat 6 | |
|---|---|
| Region / Anbieter | Global |
| Abmessungen | 42,0 × 30,0 × 2,3 (mm) |
| Temperaturbereich | |
| Betriebstemperatur | -30 °C ~ +70 °C |
| Erweiterungstemperatur | -40 °C ~ +85 °C |
| Frequenzband | |
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 (B29/B32 unterstützen nur RX und sind nur für sekundäre Komponenten-Träger) |
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS) (B46 unterstützt nur RX und ist nur für sekundäre Komponenten-Träger) |
| 2xCA | Intra-Band, Inter-Band |
| WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 |
| GNSS | GPS/GLONASS/BDS/Galileo |
| Datenrate | |
| LTE-FDD | 300Mbps (DL) / 50Mbps (UL) |
| DC-HSPA+ | 42Mbps (DL) / 5,76Mbps (UL) |
| WCDMA | 384kbps (DL) / 384kbps (UL) |
Produktübersicht
Verbindungsbeispiele
Für Windows-PC oder Jetson Nano Serien, verwenden Sie ein USB-Kabel
Für Raspberry Pi 4B/3B+ oder CM4-IO-BASE-A/B, verwenden Sie den speziell angefertigten USB-Adapter

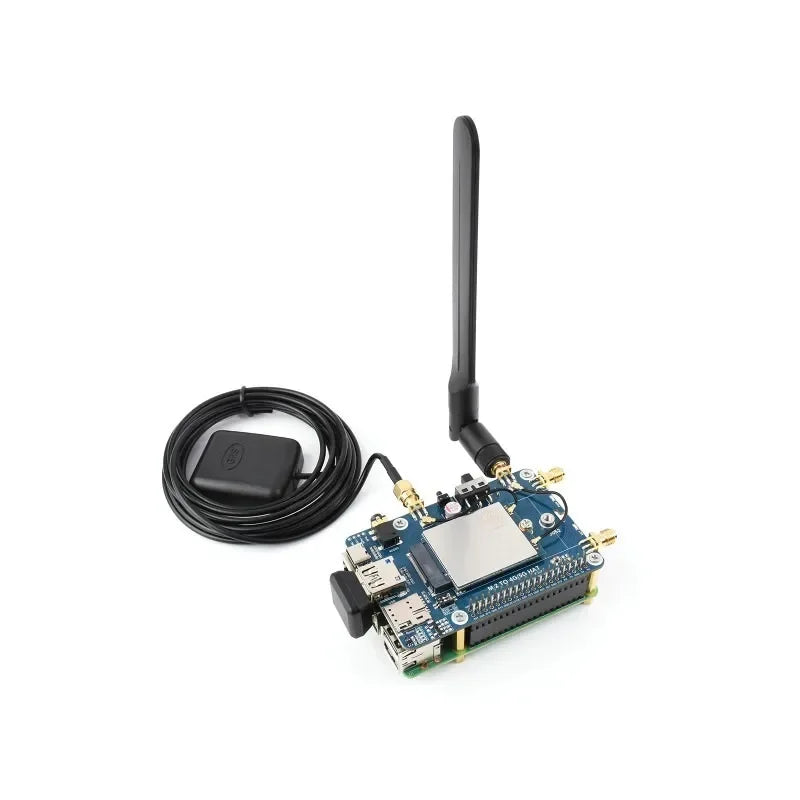

Verbindung mit Raspberry Pi 4B
Verbindung mit Raspberry Pi 3B+
Verbindung mit CM4 Basisplatine
Erweiterte GNSS-Positionierung
Unterstützt GPS, GLONASS, BDS, Galileo und Basisstationspositionierung
Standard Raspberry Pi 40PIN GPIO Header
Kompatibel mit Raspberry Pi Serien und Jetson Nano, stapelbares Design für mehr HATs

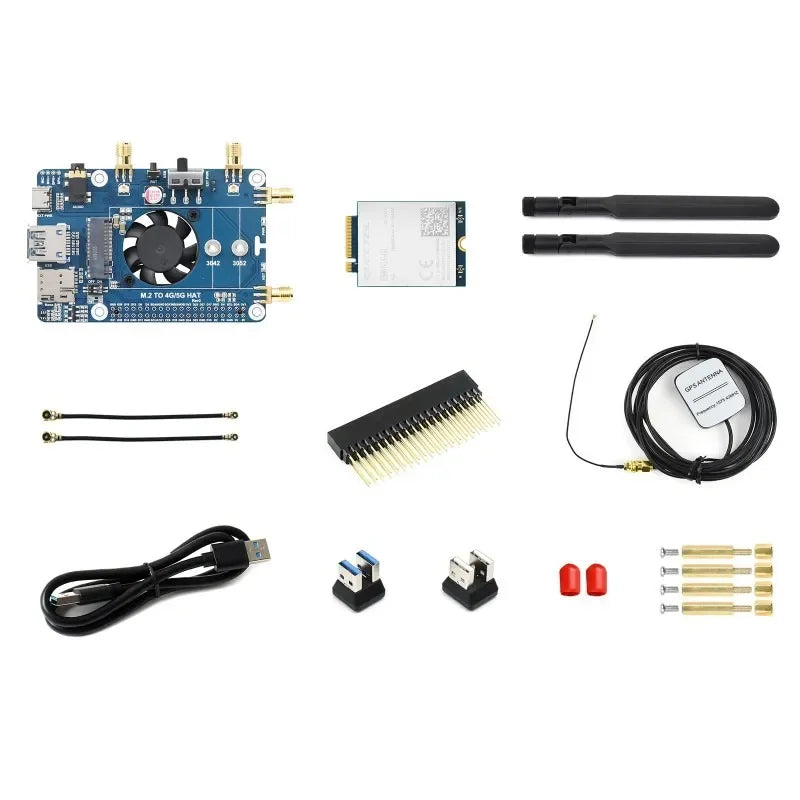

Nur zur Referenz, bitte überprüfen Sie den Verpackungsinhalt für die detaillierte Teileliste
M.2 B KEY Steckplatz-Kompatibilität
Kompatibel mit EM06-E und EM060K-GL Serienmodulen
| LTE Cat 6 | EM06-E | EM060K-GL |
|---|---|---|
| Region / Anbieter | EMEA/APAC①/Brasilien | Global |
| Betriebstemperatur | -30 °C ~ +70 °C | |
| Erweiterungstemperatur | -40 °C ~ +85 °C | |
| Abmessungen | 42,0 × 30,0 × 2,3 (mm) | |
| Stromversorgung | 3,135~4,4 V, typisch 3,7 V | |
| Stromverbrauch | 50 μA im Abschaltzustand 4,1 mA im Ruhezustand, typisch 22,1 mA im Leerlauf |
62 μA im Abschaltzustand 2,71 mA im Ruhezustand, typisch 16,57 mA im Leerlauf |
| Frequenzband | ||
| LTE-FDD | B1, B3, B5, B7, B8, B20, B28, B32② | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29③, B30, B32③, B66, B71 |
| LTE-TDD | B38, B40, B41 | B34, B38, B39, B40, B41, B42, B43, B46③ (LAA), B48 (CBRS) |
| 2xCA | B1+B1, B5, B8, B20, B28; B3+B3, B5, B7, B8, B20, B28; B7+B5, B7, B8, B20, B28; B20+B32②; B38+B38; B40+B40; B41+B41 |
Intra-Band, Inter-Band |
| WCDMA | B1, B3, B5, B8 | B1, B2, B3, B4, B5, B6, B8, B19 |
| GNSS | GPS/GLONASS/BeiDou (Compass)/Galileo/QZSS (optional) | GPS/GLONASS/BDS/Galileo |
| Datenrate | ||
| LTE-FDD | 300Mbps (DL); 50Mbps (UL) | 300Mbps (DL); 50Mbps (UL) |
| LTE-TDD | 226Mbps (DL); 28Mbps (UL) | |
| DC-HSPA+ | 42Mbps (DL); 5,76Mbps (UL) | |
| WCDMA | 384kbps (DL); 384kbps (UL) | |
| Hinweis | ① Japan und CMCC sind NICHT enthalten. ② Für EM06-E wird B32 im LTE-FDD nur zum Empfang verwendet und dient nur als sekundärer Komponenten-Träger bei 2×CA. ③ Für EM060K-GL werden LTE-FDD B29/B32 und LTE-TDD B46 nur zum Empfang verwendet und dienen nur als sekundärer Komponenten-Träger. |
|

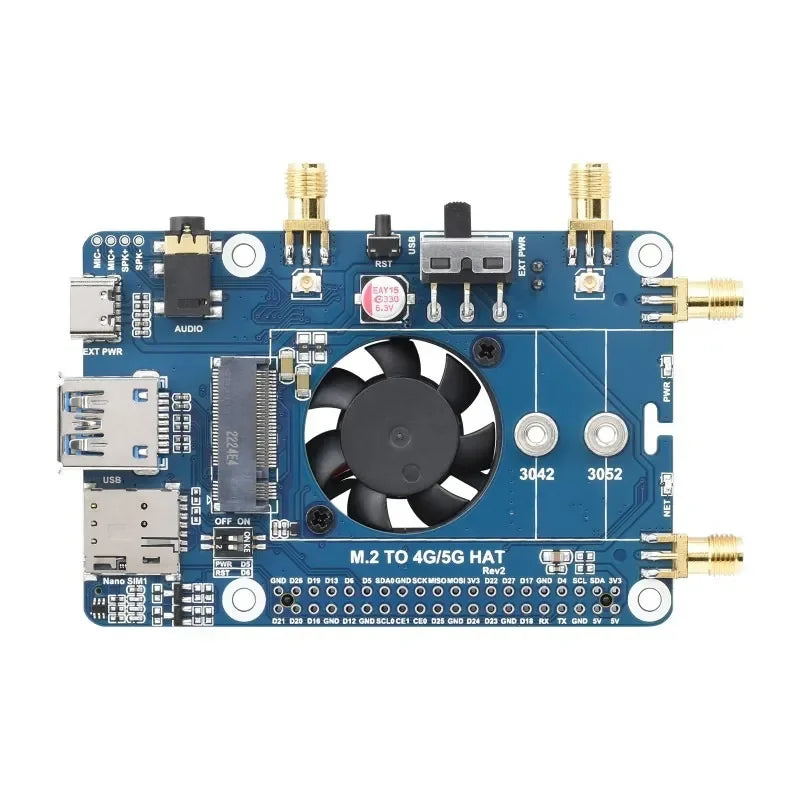

Was ist an Bord
- Raspberry Pi GPIO-Anschluss: Zum Anschluss an Raspberry Pi.
- DIP-Schalter: Aktivieren Sie die Stromversorgungs- und Reset-Pins.
- M.2-Steckplatz: Kompatibel mit den meisten SIMCom- und QUECTEL 4G/5G-Modulen im M.2-Formfaktor.
- SIM-Kartensteckplatz 1: Einer der 2x SIM-Kartensteckplätze, Dual-SIM Single-Standby.
- USB 3.1-Anschluss: USB 2.0 kompatibel, zum Anschluss an verschiedene Hosts.
- USB Type-C-Anschluss: 5V 3A Eingang, stabile und flexible Stromversorgung.
- Audioanschluss: SIM7600X/SIM8XXX Serien unterstützen Audiofunktion, RM5XX/EM06XX Serien unterstützen diese Funktion vorübergehend nicht.
- Antennenanschluss: Unterstützt vierfach Antennen.
- Reset-Taste.
- Stromversorgungsschalter: Umschalten des Stromversorgungsmodus. Bei Einstellung auf USB wird das Modul über den "5. USB3.1-Anschluss" mit Strom versorgt. Bei Einstellung auf EXT PWR wird das Modul über die externe Stromversorgung über den "6. USB Type-C-Anschluss" mit Strom versorgt.
- Anzeige: Einfache Überwachung des Betriebsstatus des Moduls.

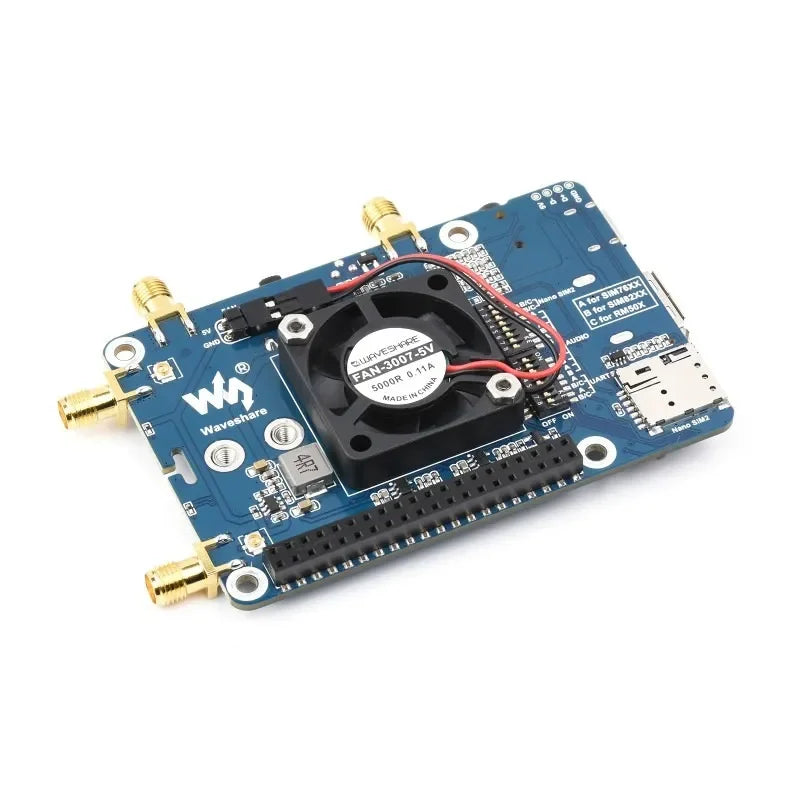

- Lüfter: Bessere Wärmeableitung für sowohl Raspberry Pi als auch das 5G-Modul.
- SIM-Kartensteckplatz 2: Umschaltbar via AT-Befehl.
- Moduleinstellungen-Schalter: Schalter A auf EIN für SIM7600X/A7906X/SIM7906X/SIM7912X Serien 4G M.2 Module; Schalter B auf EIN für SIM8202X/SIM8200EA/SIM8262X Serien 5G M.2 Module; Schalter C auf EIN für RM50X/RM520N-GL/EM06X Serien 5G/LTE-A M.2 Module.
- USB 2.0 Schnittstellenpads.
- NAU8810X Audio Chip: Für SIM7600X/SIM8XXX Serienmodule, RM5XX und EM06XX Serienmodule wird diese Funktion vorübergehend nicht unterstützt.
- Fan Header: 5V Stromversorgung für Lüfter.
Anwendungsbeispiele
LTE-A Wireless Router
In Kombination mit OpenWrt verwandelt es den Raspberry Pi in einen LTE-A-Wireless-Router und bietet Smartphones einen WiFi-Hotspot für einfachen Zugang zum LTE-A-Netzwerk.
LTE-A Live-Streaming
Beim Anschluss einer zusätzlichen Kamera ist es möglich, über ffmpeg Video-Stream Live-Streaming auf einer Webseite oder einer Live-Plattform durchzuführen.
Mehr Möglichkeiten
Abmessungen
