Waveshare R800C GSM/GPRS HAT für Raspberry Pi
Vom Modulhersteller SIMCOM verboten, dürfen wir dieses Produkt nicht in folgende Länder/Regionen versenden oder technischen Support anbieten: Iran, Nordkorea, Kuba, Sudan, Syrien.

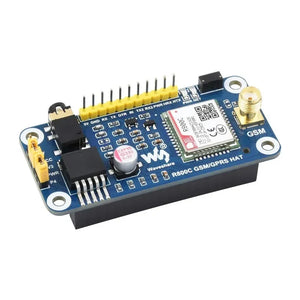

R800C GSM/GPRS HAT für Raspberry Pi
![]()
Merkmale auf einen Blick
Das R800C GSM/GPRS HAT ist ein praktisches, energiesparendes Raspberry Pi HAT mit Multi-Kommunikationsfunktionen: GSM, GPRS und Telefonanruf, geeignet für Länder oder Regionen mit 2G-Netzabdeckung, bis zu 85,6kbps GPRS-Geschwindigkeit. Es ermöglicht Ihrem Pi, einfach Telefonate zu führen, Nachrichten zu senden, eine drahtlose Internetverbindung herzustellen und mehr.
- Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, unterstützt Raspberry Pi Serienboards und Jetson Nano
- Unterstützt SMS, Telefonanrufe, GPRS, TCP/IP, DTMF, HTTP, FTP usw.
- UART-Schnittstelle, zum Anschluss von Steuerplatinen wie Arduino/STM32
- Onboard-Spannungswandler, standardmäßig 3,3V, über Jumper auf 5V umschaltbar
- 2x LED-Anzeigen, einfache Überwachung des Betriebsstatus
- SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten
- Baudrate: 2400bps ~ 115200bps (standardmäßig 115200bps)
- Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
- Unterstützt SIM Application Toolkit: GSM 11.14 Release 99
- Wird mit Online-Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)
Spezifikationen
| GSM / GPRS / Audio | |
|---|---|
| Frequenzband | GSM: 850/900/1800/1900 MHz Quad-Band automatische Suche Konform mit GSM Phase 2/2+ |
| Sendeleistung | Klasse 4 (2W @ 900 MHz) Klasse 1 (1W @ 1800 MHz) |
| GPRS-Konnektivität | GPRS Multi-Slot Klasse 12/10 (Standard) GPRS Multi-Slot-Klasse 1~12 (konfigurierbar) |
| GPRS-Datenfunktion | UL/DL-Geschwindigkeit: ≤85,6kbps Unterstützt Packet Broadcast Control Channel (PBCCH) Codierungsschemata: CS-1, CS-2, CS-3, CS-4 Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindung Unterstützt Unstructured Supplementary Service Data (USSD) |
| SMS | Unterstützt: MT, MO, CB, Text, PDU SMS-Speicher: SIM-Karte |
| Audio | Sprachkodierungs-/Dekodierungsmodus: Half Rate, Full Rate, Enhanced Full Rate, Adaptive Multi Rate Unterstützt Echokompensation Unterstützt Rauschunterdrückung |
| Andere | |
| Stromversorgung | 5V |
| Logikpegel | 5V / 3,3V (Standard) |
| Betriebstemperatur | -40°C ~ 85°C |
| Lagertemperatur | -45°C ~ 90°C |
| Abmessungen | 30.2 x 65mm |
Standard Raspberry Pi 40PIN GPIO Header
Kompatibel mit Raspberry Pi Serienboards, Jetson Nano
Verbindung mit Raspberry Pi Zero
Verbindung mit Raspberry Pi 4B
Verbindung mit Jetson Nano
Verbindung mit Jetson Nano LITE
* Nur zur Referenz, die oben genannten Steuerplatinen sind nicht enthalten.
Telefonanruf- & SMS-Unterstützung
Telefonanruf tätigen oder SMS senden per AT-Befehlen, mit integriertem Audioanschluss

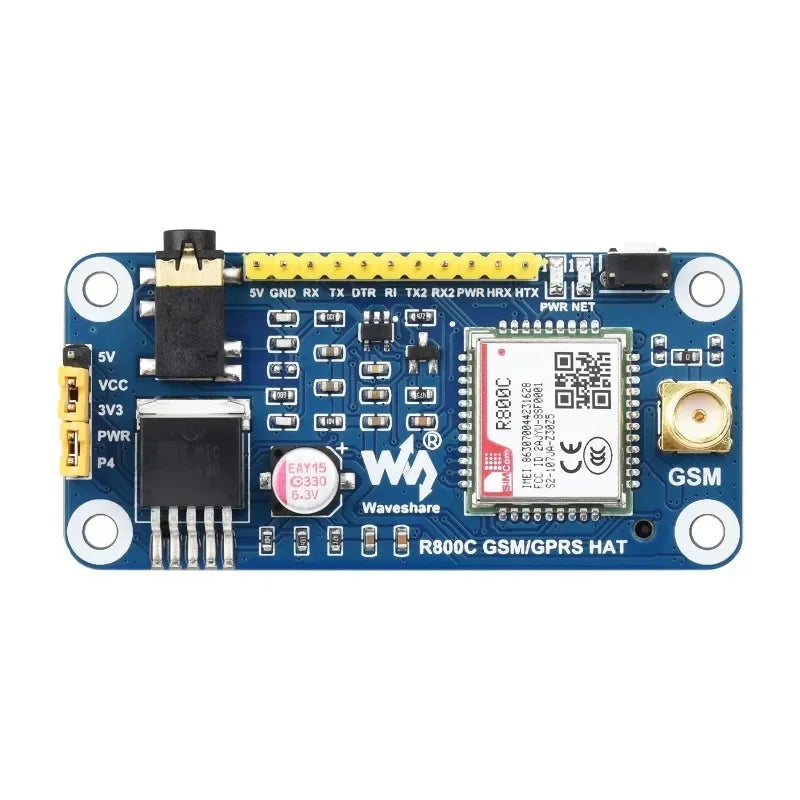

Was an Bord ist
- R800C Modul
- RT9193-33 Leistungschip
- MIC29302 Leistungschip
-
TXS0108EPWR Spannungswandler
wandelt 3,3V/5V in 1,8V um -
Raspberry Pi GPIO Header
zur Verbindung mit Raspberry Pi -
Betriebsspannungs-Auswahljumper
VCC-3.3V: Betriebsspannung auf 3,3V einstellen
VCC-5V: Betriebsspannung auf 5V einstellen -
PWR Auswahljumper
PWR-P4: Starten/Herunterfahren über den Raspberry Pi P4 Pin
- 3,5-mm-Kopfhörer-/Mikrofonanschluss
-
R800C Steuerungsheader
für einfache Verbindung mit Host-Boards wie STM32 - GSM-Antennenanschluss

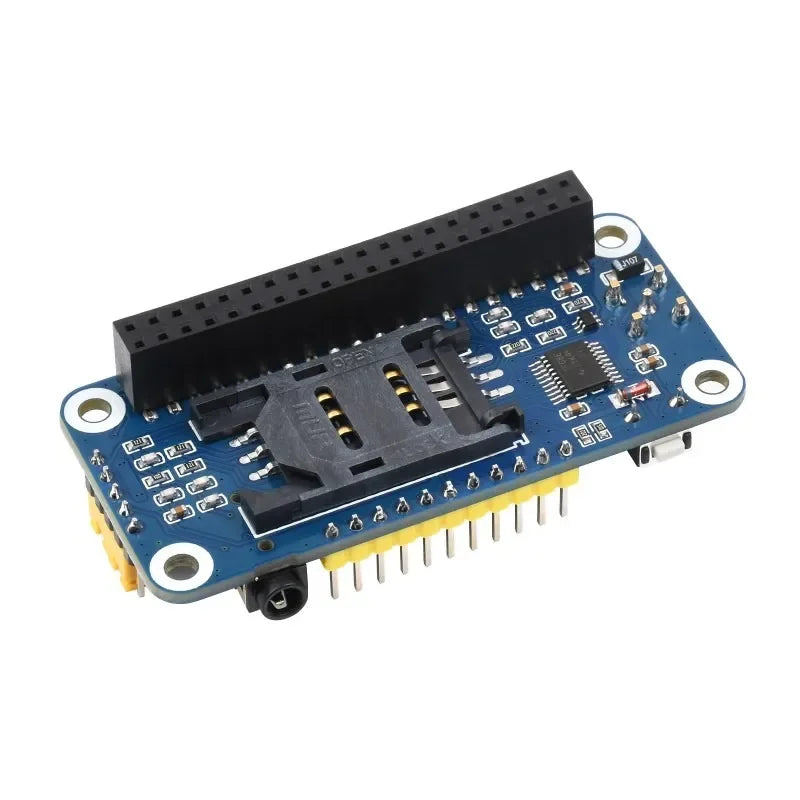

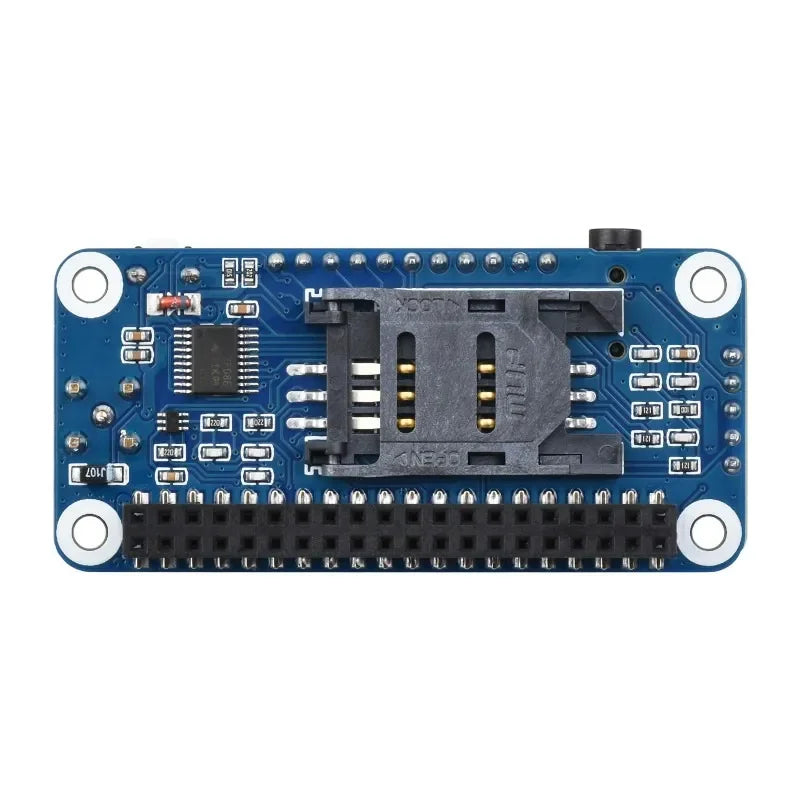

- SIM-Kartensteckplatz
-
R800C Ein-/Ausschalten
1 Sekunde drücken, um das R800C einzuschalten.
1 Sekunde drücken, um das R800C nach dem Booten auszuschalten -
NET-Anzeige
Schnelles Blinken beim Start des Moduls, langsames Blinken nach erfolgreicher GSM-Registrierung - Stromanzeige
Pinbelegung
Produktpräsentation
Abmessungen
Produktangebot
| Produkt | SIM868 | SIM800C | R800C |
|---|---|---|---|
| Frequenzband | |||
| GSM | GSM: 850/900/1800/1900 MHz Quad-Band automatische Suche Konform mit GSM Phase 2/2+ |
||
| GNSS | GPS, GLONASS, BeiDou | - | |
| Bluetooth | Integriert AT-Befehle Entspricht der Bluetooth-Spezifikation 3.0 + EDR Unterstützt Funktionen wie SPP, OPP, HFP/HSP |
- | |
| Datenübertragung | |||
| GPRS (Kbps) | 85,6(DL)/85,6(UL) | ||
| Andere | |||
| Netzwerkprotokoll | TCP/UDP/HTTP/HTTPS/SSL/TLS/FTP usw. | ||
| Internetzugang | PPP | ||
| SIM-Kartensteckplatz | 1,8V/3V | ||
| UART | Unterstützt UART zum Senden und Empfangen von AT-Befehlen | ||
| USB-Anschluss | zum Testen von AT-Befehlen, Abrufen von GPS-Positionsdaten, Firmware-Upgrade usw. | zum Stromversorgen und Erfassen von Logs | - |
| Audio | Onboard-Audioanschluss für Telefonate | - | Onboard-Audioanschluss für Telefonate |
| Antennenanschluss | GSM-Antenne + Bluetooth-Antenne + GNSS-Antenne | GSM-Antenne + Bluetooth-Antenne | GSM-Antenne |
| Stromversorgung | 5V (USB-Anschluss oder Pinheader) | ||
| Logikpegel | 5V/3,3V (Standard) | ||
| Betriebstemperatur | -40 ~ 85°C | ||
| Lagertemperatur | -45°C ~ 90°C | ||
| Abmessungen | 30.4 × 65.0mm | 30.5 × 65.0mm | |
| Anwendungen | |||
| Anwendbare Regionen | Anwendbar in Ländern oder Regionen mit 2G-Netzabdeckung | ||
| Beispiele | Umweltüberwachung, Smart Payment, Smart Home, Smart City, Intelligente Landwirtschaft und Tierhaltung usw. | ||
