Waveshare PCIe zu SIMCom/Quectel 5G/4G/3G HAT für Raspberry Pi 5 RM530N-GL
Einzelheiten
Vom Modulhersteller SIMCOM/QUECTEL verboten, dürfen wir dieses Produkt nicht in die folgenden Länder/Regionen versenden oder technischen Support leisten: Iran, Nordkorea, Kuba, Sudan, Syrien.
Der RM530N-GL ist derzeit nur von T-Mobile zertifiziert und hat noch keine Zertifizierung von Anbietern wie Verizon oder AT&T erhalten. Wenn Sie diese Zertifizierungen benötigen, wählen Sie bitte den RM520N-GL.

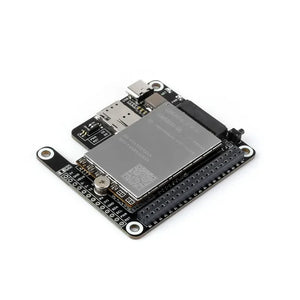

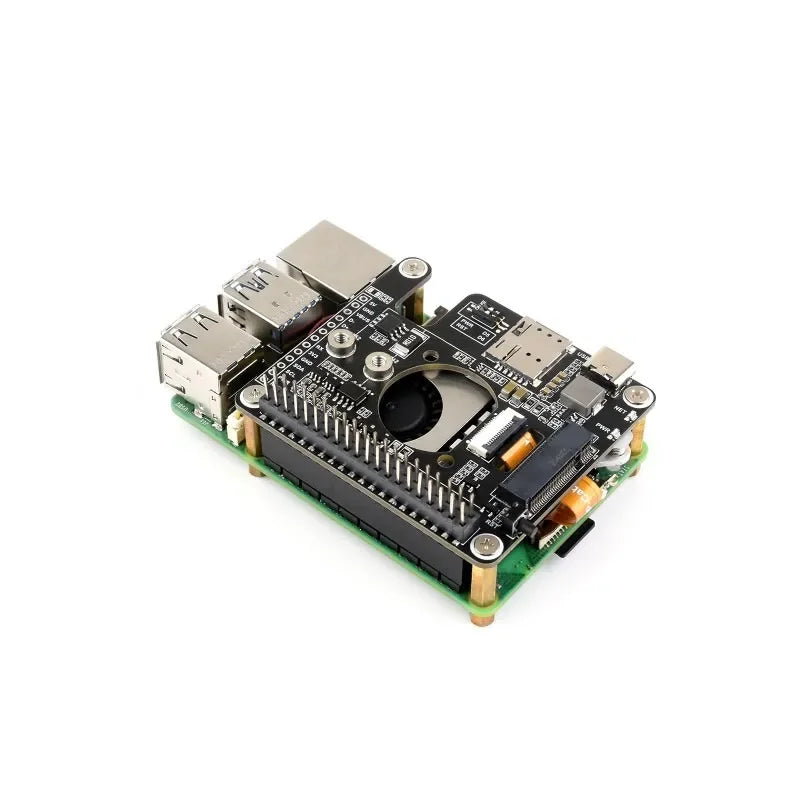

PCIe To 5G HAT für Raspberry Pi 5
PCIe-Protokoll, unterstützt 5G-Hochgeschwindigkeitsnetzwerk
Nur zur Referenz, der Raspberry Pi 5 ist NICHT enthalten.
Merkmale auf einen Blick
- Wird mit PCIe TO 5G HAT+ geliefert

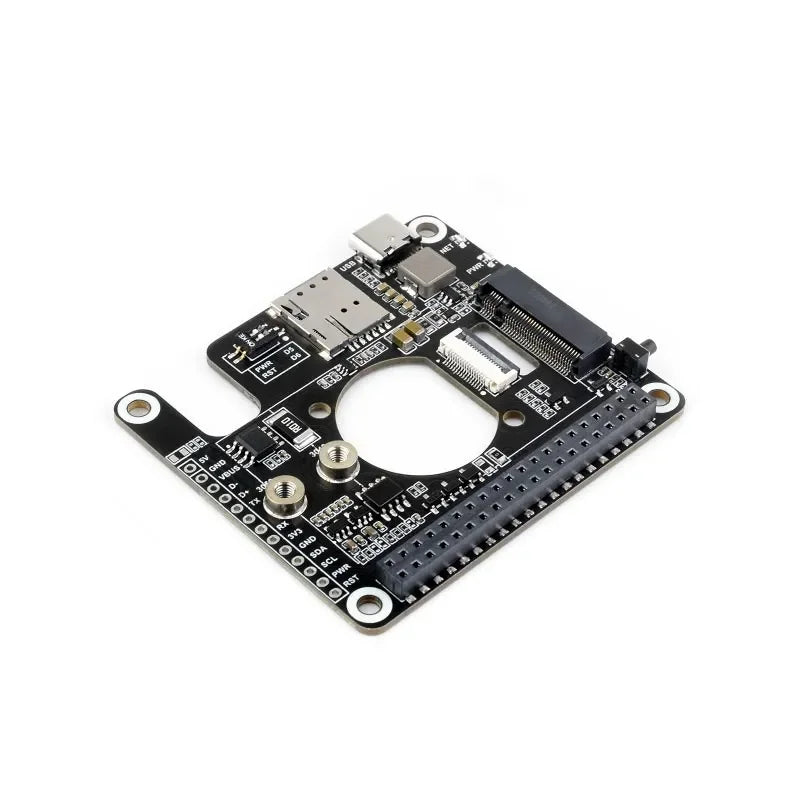

- Onboard M.2(NGFF) Key B Steckplatz, unterstützt SIM82XX- und RM5XX-Serie 5G-Module und ist kompatibel mit 3042/3052 Gehäusen
- Onboard PCIE-Anschluss, kann direkt mit dem PCIe-Interface des Raspberry Pi 5 für 5G-Netzwerkverbindung verbunden werden, unterstützt Raspberry Pi OS und OpenWRT
- Onboard Type-C-Anschluss für 5G-Netzwerkverbindung des Raspberry Pi oder PCs über USB-Kabel, Firmware-Update oder externe Stromversorgungseingabe

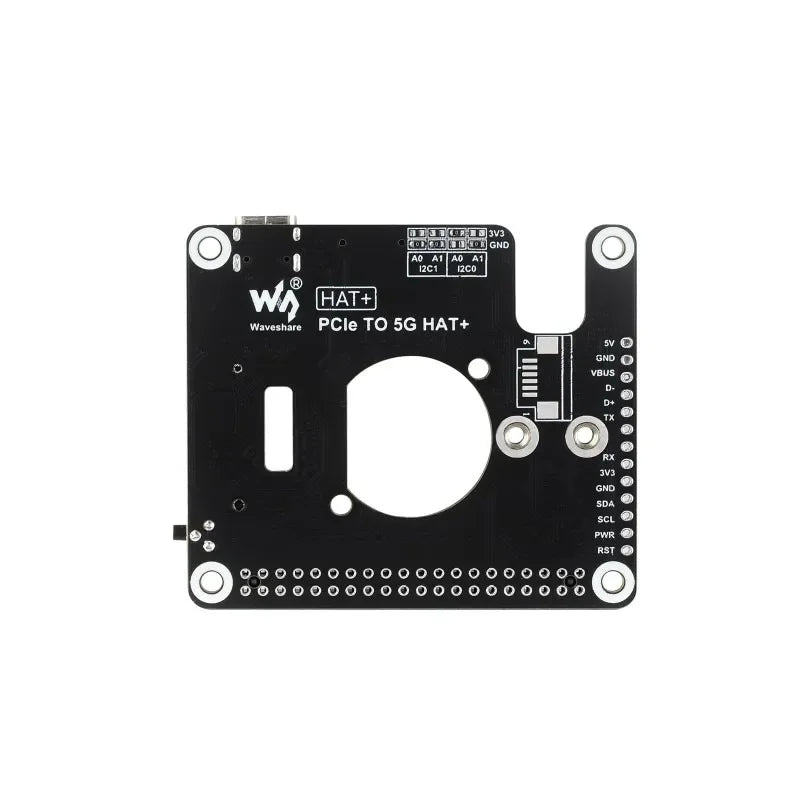

- HAT+ Standarddesign mit an Bord befindlichem I2C EEPROM und unterstützt Raspberry Pi 40PIN GPIO stapelbare Erweiterung
- An Bord Stromüberwachungschip zur Echtzeitmessung von Spannung, Strom und Leistung
- An Bord SIM-Kartensteckplatz für NANO SIM-Karte
- An Bord Reset-Taste, Strom- und Netzwerkanzeigen für einfache Fehlerbehebung und Überwachung des Betriebsstatus
- Bietet Optionen für 5G Module, bitte beachten Sie die Modulspezifikationen und die unten angegebene Region, um Ihr 5G HAT Kit vor der Bestellung auszuwählen
- Kommt mit kundenspezifischer 5G-4IN1-PCB Antenne für ordentliche Kabelverwaltung, unterstützt obere oder untere Montage
Optionen für SIMCom/Quectel 5G Modul
Getestet zur Unterstützung mehrerer SIMCom/Quectel Qualcomm 5G Module
Kompatibel mit 3042 / 3052 Größe 5G M.2 Modulen
| Modell | RM502Q-AE 5G HAT+ | RM520N-GL 5G HAT+ | RM530N-GL 5G HAT+ | SIM8262E-M2 5G HAT+ | SIM8262A-M2 5G HAT+ | ||||
|---|---|---|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
|||||
| 5G Modul |
 RM502Q-AE |
 RM520N-GL |
 RM530N-GL |
 SIM8262E-M2 |
 SIM8262A-M2 |
||||
| 5G-Standard | 3GPP R15 | 3GPP R16 | |||||||
| 5G | Sub-6 GHz | Sub-6G & mmWave | Sub-6 GHz | ||||||
| Anwendbare Region | Global (außer China) | Global | außer Amerika | Amerika | |||||
| Abmessungen | 30,0 × 52,0 × 2,3 (mm) | 30,0 × 42,0 × 2,3 (mm) | |||||||
| Frequenzband | |||||||||
| 5G | 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | ||||
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | |||||||
| LTE | LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | |||||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | ||||||
| LAA | B46 | - | |||||||
| UMTS | WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | ||||
| GNSS | GPS / GLONASS / BeiDou (Compass) / Galileo / QZSS (QZSS wird auf RM502Q-AE nicht unterstützt) | GPS / GLONASS / BeiDou / Galileo / QZSS | |||||||
| Datenrate | |||||||||
| 5G mmWave | - | Downlink 4 Gbps; Uplink 1,4 Gbps |
- | ||||||
| 5G SA Sub-6 | Downlink 4,2 Gbps; Uplink 450 Mbps |
Downlink 2,4 Gbps; Uplink 900 Mbps |
Downlink 2,4 Gbps; Uplink 500 Mbps |
||||||
| 5G NSA Sub-6 | Downlink 5 Gbps; Uplink 650 Mbps |
Downlink 3,4 Gbps; Uplink 550 Mbps |
|||||||
| LTE | Downlink 2 Gbps; Uplink 200 Mbps |
Downlink 1,6 Gbps; Uplink 200 Mbps |
Downlink 1,0 Gbps; Uplink 200 Mbps |
||||||
| UMTS | Downlink 42 Mbps; Uplink 5,76 Mbps |
||||||||
| Hinweis: Die oben genannten sind die nach Tests unterstützten 5G-Module; wenn Sie andere 5G-Module verwenden möchten, bestätigen Sie bitte die Schnittstellen- und Moduskompatibilität mit dem Modulhersteller. | |||||||||
Unterstützt 5G/4G/3G Netzwerke
Unterstützt 5G NSA (4G und 5G Co-Netzwerke) und SA (5G separates Netzwerk); unterstützt 4G/3G Internet
Das obige Frequenzbanddiagramm dient nur zur Referenz, bitte bestätigen Sie die unterstützten Bänder entsprechend Ihrem lokalen Dienstanbieter.

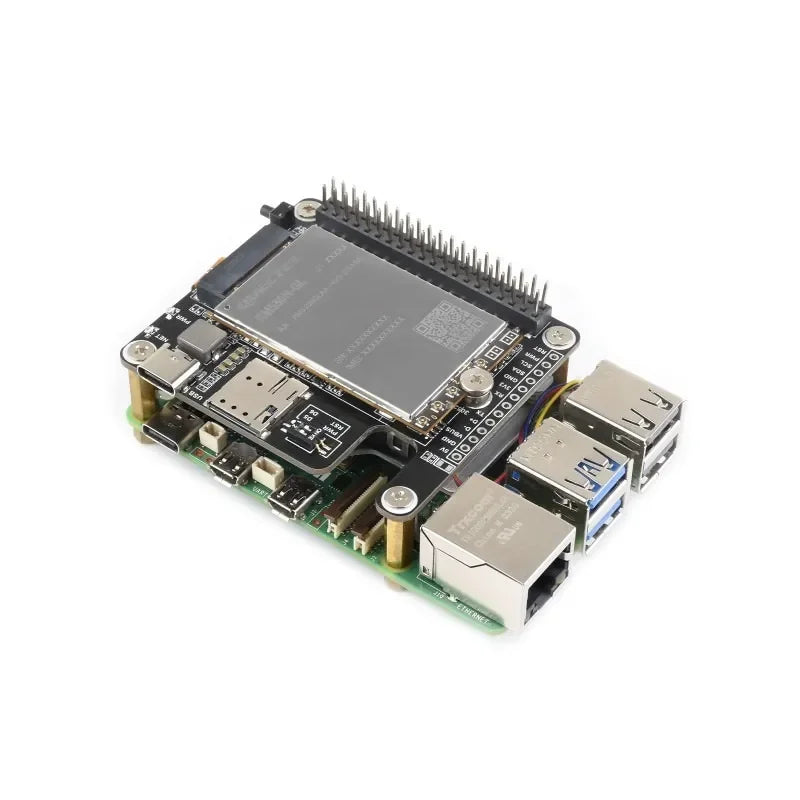

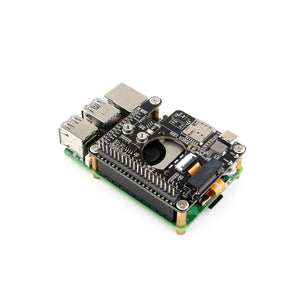

Verbindung zum PI5 über PCIe-Schnittstelle
Onboard PCIe-Anschluss, kann direkt mit der PCIe-Schnittstelle des Raspberry Pi 5 für 5G-Netzwerk über 16PIN-Kabel verbunden werden
Nur zur Referenz, bitte beachten Sie den Packungsinhalt für die detaillierte Teileliste
PCIe MHI-Treiber Portierung
Der Raspberry Pi 5 kann das Modul über den PCIe MHI-Treiber laden
kompatibel mit dem neuesten Raspberry Pi OS und OpenWRT System
Raspberry Pi OS
OpenWRT
Andere Geräte über Netzwerkkabel vernetzen
Einzeln mit Strom versorgt und WLAN gemeinsam genutzt
Verbindung zu Windows/Linux Host über USB
Onboard Type-C Anschluss, unterstützt die Verbindung zu Windows/Linux Host über USB-Kabel für 5G-Netzwerk, Firmware-Updates oder Debugging
Verbindung zum Raspberry Pi 4B herstellen
Verbindung zum PC
Unterstützt Windows/Linux-Systeme über USB-Anschluss

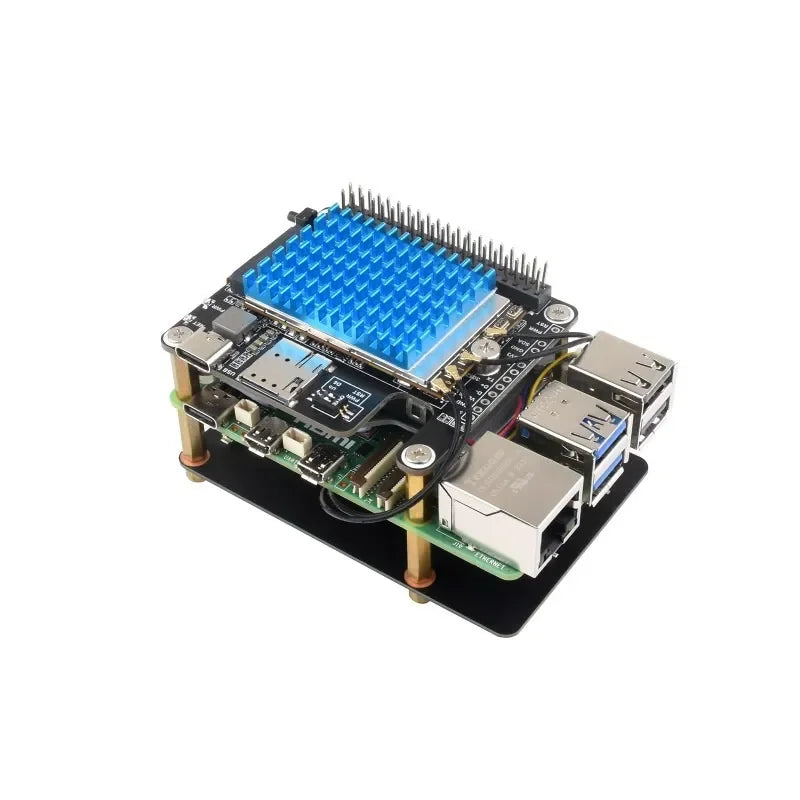

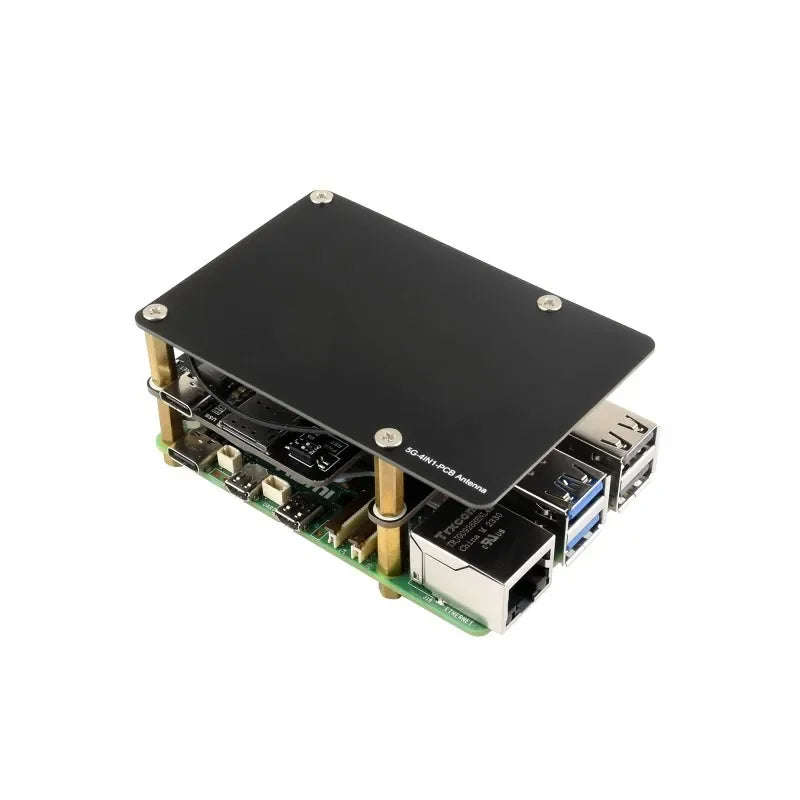

Wird mit 5G-4IN1-PCB-Antenne geliefert
Unterstützt Montage oben und unten, einfach zu installieren, gute Kommunikationsleistung
Unten installieren
Oben installieren
Integrierter Energiemonitoring-Chip und EEPROM
Für die Echtzeitüberwachung von Spannung, Strom und Leistung des Moduls über I2C
Unterstützt das Speichern von HAT+ ID und Produktinformationen, kompatibel mit dem HAT+ Standard
So installieren Sie es

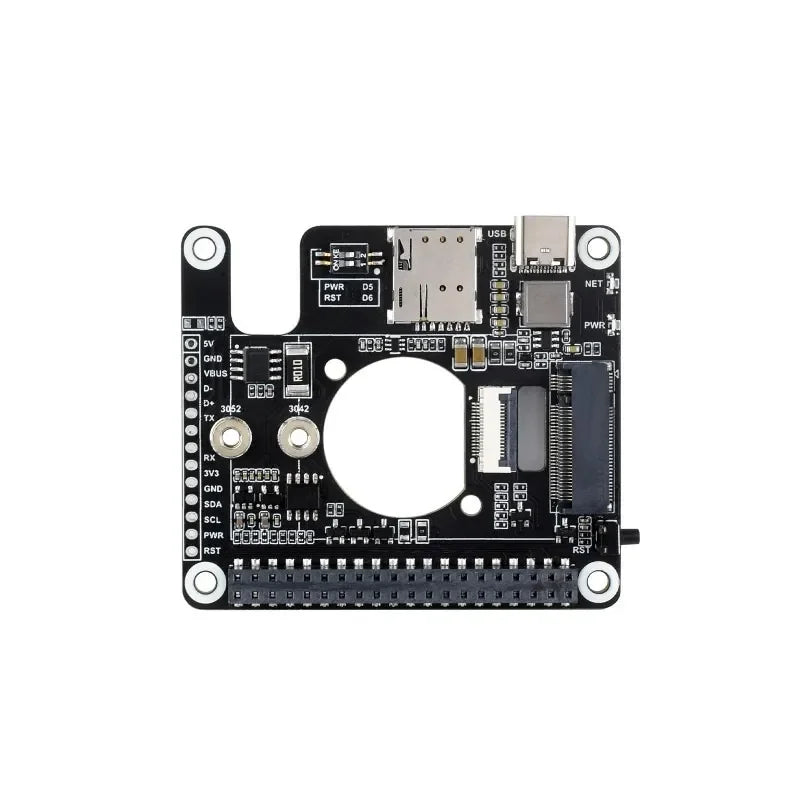

Pinbelegung
Anwendungsszenarien
Industrielle Router, Heim-Gateways, Set-Top-Boxen, Industrie-Laptops, Consumer-Laptops, industrielle PDAs, robuste Industrie-PCs und Digital Signage...
Umrissmaße
