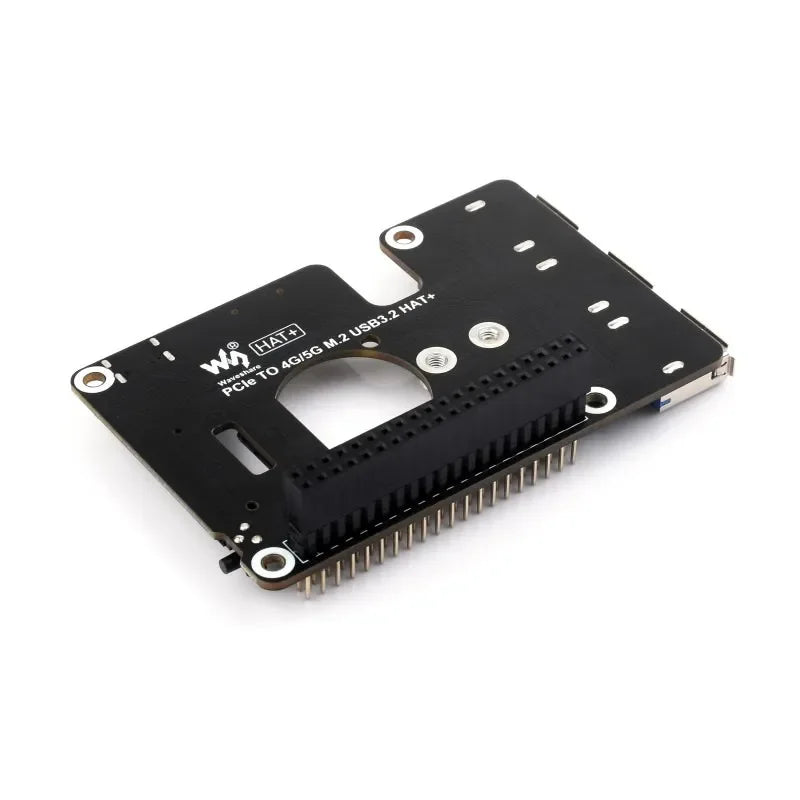

Waveshare PCIe zu M.2 4G/5G und USB 3.2 HAT für Raspberry Pi 5
🚀 PCIe zu M.2 4G/5G + USB 3.2 HAT für Raspberry Pi 5 Speziell für den 🧠 Raspberry Pi 5 entwickelt, ermöglicht dieses leistungsstarke HAT blitzschnelles 🌐 4G/5G Networking und erweitert Ihre 🔌 USB-Konnektivität.
✅ Kompatibel mit einer breiten Palette von SIMCom- und Quectel 4G/5G Modulen über die M.2 Key B Schnittstelle 📡 Enthält eine leistungsstarke 5G-4IN1-PCB Antenne für optimale Signalstärke und Stabilität ⚡ Perfekt für Edge Computing, IoT-Gateways, mobile Router und Hochgeschwindigkeits-Datenanwendungen
Hinweis: Raspberry Pi 5 und 5G-Modul sind NICHT enthalten und dienen nur als Referenz.
Eigenschaften

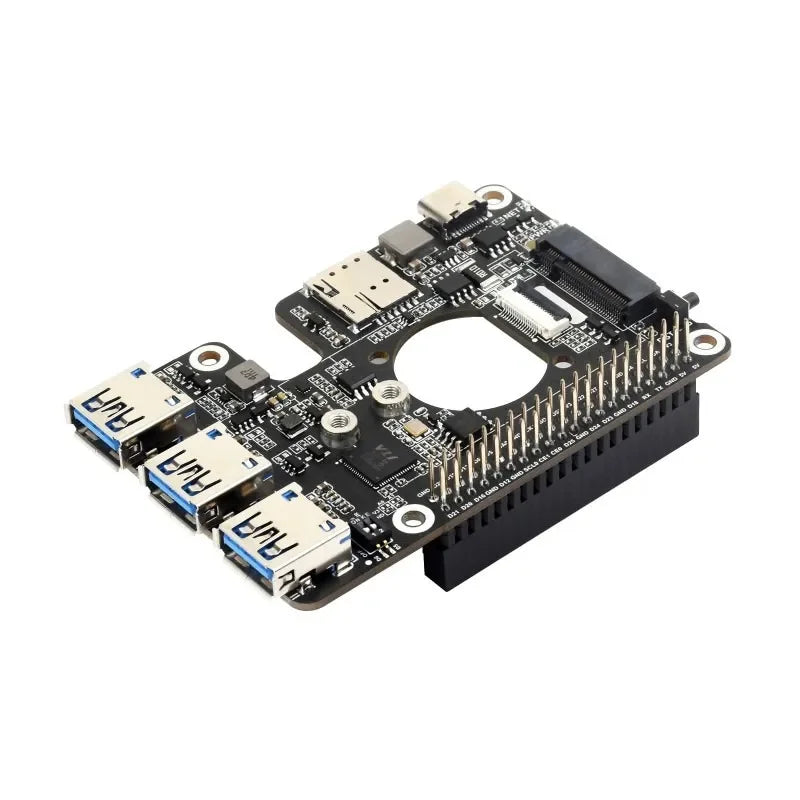

🧠 Entwickelt für Raspberry Pi 5
Basierend auf dem HAT+ Standard mit integriertem I²C EEPROM unterstützt dieses Modul stapelbare Erweiterungen über den 40PIN GPIO Header – voll kompatibel mit Raspberry Pi 5.
⚡ Erweiterte USB 3.2 Gen1 Ports
Fügt drei Hochgeschwindigkeits-USB 3.2 Gen1 Ports zum Anschluss von Peripheriegeräten wie Kameras, Speichermedien oder Sensoren hinzu.
📶 M.2 Key B Steckplatz
Unterstützt SIMCom SIM7600XX-M.2, SIM82XX und Quectel RM5XX Serien 4G/5G Module. Kompatibel mit 3042/3052 Formfaktoren für flexible Mobilfunkintegration.
🔌 Type-C Schnittstelle
Ermöglicht 4G/5G-Netzwerkverbindung für Raspberry Pi oder PC über USB-Kabel. Unterstützt außerdem Firmware-Flashen, Debugging und externe Stromversorgung.
🔍 Leistungsüberwachung
Integrierter Power-Management-Chip liefert Echtzeitwerte zu Spannung, Strom und Leistungsaufnahme – ideal für Diagnose und Optimierung.
📱 Nano-SIM-Kartensteckplatz
Integrierter SIM-Kartensteckplatz für schnelle und sichere SIM-Karteninstallation – keine externen Adapter erforderlich.
🛠️ Diagnosetools
Enthält einen integrierten Reset-Knopf, Power-LED und Netzwerkstatusanzeigen für intuitive Fehlerbehebung und Live-Überwachung.
📡 Maßgeschneiderte Antenne
Wird mit einer 5G-4IN1-PCB-Antenne für sauberes Kabelmanagement geliefert. Unterstützt sowohl die obere als auch die untere Montage für ein flexibles Gehäusedesign.
❄️ Verbesserte Kühlung
Verfügt über reservierte Luftstromöffnungen und Befestigungslöcher für Lüfter, um die Wärmeableitung zu verbessern und einen stabilen Betrieb unter Last zu gewährleisten.

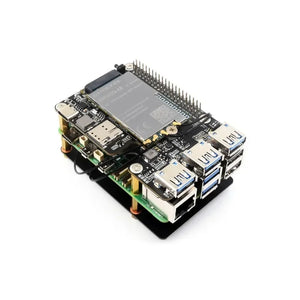

Entwickelt für Raspberry Pi 5, HAT+ Standard
Verwendet eine integrierte PCIe-Schnittstelle für die direkte Verbindung zum Raspberry Pi 5 über ein 16PIN-Kabel.
Mehr USB-Fähigkeiten für Raspberry Pi 5
Erweitert die PCIe-Schnittstelle auf drei Hochgeschwindigkeits-USB 3.2 Gen1 Ports, wodurch mehr Peripheriegeräte angeschlossen werden können.
Kompatibel mit mehreren SIMCom/Quectel 4G/5G Modulen
Der integrierte M.2 (NGFF) Key B Steckplatz unterstützt eine Reihe von Modulen, darunter SIM7600XX-M.2, SIM82XX und RM5XX Serien, kompatibel mit 3042/3052 Gehäusen. Siehe die Tabelle unten für detaillierte Spezifikationen der getesteten Module.
| 5G Modul | RM502Q-AE | RM520N-GL | RM530N-GL | SIM8262E-M2 | SIM8262A-M2 | SIM7600G-H-M.2 |
|---|---|---|---|---|---|---|
 |
 |
 |
 |
 |
 |
|
| 5G-Standard | 3GPP R15 | 3GPP R16 | - | |||
| 5G | Sub-6 GHz | Sub-6G & mmWave | Sub-6 GHz | - | ||
| Anwendbare Region | Global (außer China) | Global | außer Amerika | Amerika | Global | |
| Abmessungen | 30,0 × 52,0 × 2,3 (mm) | 30,0 × 42,0 × 2,3 (mm) | 42,0 × 31,4 × 3,8 (mm) | |||
| Frequenzband | ||||||
| 5G NR | - | n257, n258, n260, n261 | n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79 | n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79 | - | |
| 5G NR NSA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | ||||
| 5G NR SA | n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 | n1, n2, n3, n5, n7, n8, n12, n13, n14, n18, n20, n25, n26, n28, n29, n30, n38, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79 | ||||
| LTE-FDD | B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 | B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32 | B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71 | B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 | ||
| LTE-TDD | B34, B38, B39, B40, B41, B42, B43, B48 | B38, B39, B40, B41, B42, B43 | B41, B46, B48 | B34, B38, B39, B40, B41 | ||
| LAA | B46 | - | ||||
| UMTS WCDMA | B1, B2, B3, B4, B5, B6, B8, B19 | B1, B2, B4, B5, B8, B19 | B1, B5, B8 | B2, B4, B5 | B1, B2, B4, B5, B6, B8, B19 | |
| GNSS | GPS / GLONASS / BeiDou (Compass) / Galileo / QZSS (QZSS wird auf RM502Q-AE nicht unterstützt) | GPS / GLONASS / BeiDou / Galileo / QZSS | ||||
| Datenrate | ||||||
| 5G mmWave | - | Downlink 4 Gbps; Uplink 1,4 Gbps |
- | |||
| 5G SA Sub-6 | Downlink 4,2 Gbps; Uplink 450 Mbps |
Downlink 2,4 Gbps; Uplink 900 Mbps |
Downlink 2,4 Gbps; Uplink 500 Mbps |
- | ||
| 5G NSA Sub-6 | Downlink 5 Gbps; Uplink 650 Mbps |
Downlink 3,4 Gbps; Uplink 550 Mbps |
Downlink 2,4 Gbps; Uplink 500 Mbps |
- | ||
| LTE | Downlink 2 Gbps; Uplink 200 Mbps |
Downlink 1,6 Gbps; Uplink 200 Mbps |
Downlink 1,0 Gbps; Uplink 200 Mbps |
Downlink 150 Mbps; Uplink 50 Mbps |
||
| UMTS | Downlink 42 Mbps; Uplink 5,76 Mbps |
|||||
| Hinweis: Das 4G/5G-Modul ist NICHT enthalten; bitte separat erwerben. Die oben genannten sind die nach Tests unterstützten Module. Wenn Sie andere Module verwenden möchten, bestätigen Sie bitte die Schnittstellenkompatibilität mit dem Modulhersteller. | ||||||
Multi-System-Unterstützung
Unterstützt Betriebssysteme wie Raspberry Pi OS, Ubuntu und OpenWRT.
Raspberry Pi OS
OpenWRT
Ubuntu

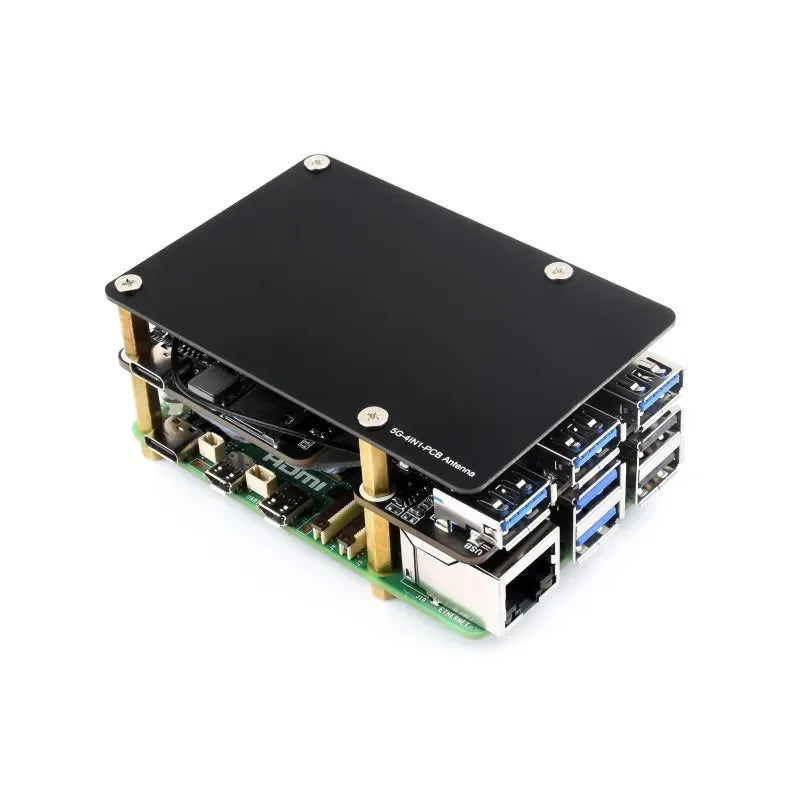

Wird mit 5G-4IN1-PCB-Antenne geliefert
Die Antenne unterstützt sowohl die Montage oben als auch unten, was eine einfache Installation und effektive Kommunikation gewährleistet.
Unten installieren
Oben installieren
Hinweis: Nur zur Referenz, bitte beachten Sie den Paketinhalt für die detaillierte Teileliste.
Integrierter Stromüberwachungschip und EEPROM
Verfügt über einen integrierten Stromüberwachungschip zur Echtzeitverfolgung von Spannung, Strom und Leistung über I2C. Das EEPROM unterstützt das Speichern von HAT-ID und Produktinformationen und entspricht dem HAT+-Standard.
Reserviertes Luftstrombelüftungsventil für Kühlventilator
Entwickelt mit einem Luftstrombelüftungsventil und Montagebohrungen zur Aufnahme eines Kühlventilators, um eine bessere Wärmeableitung und einen stabileren Betrieb für Ihren Raspberry Pi 5 zu gewährleisten.
So installieren Sie es

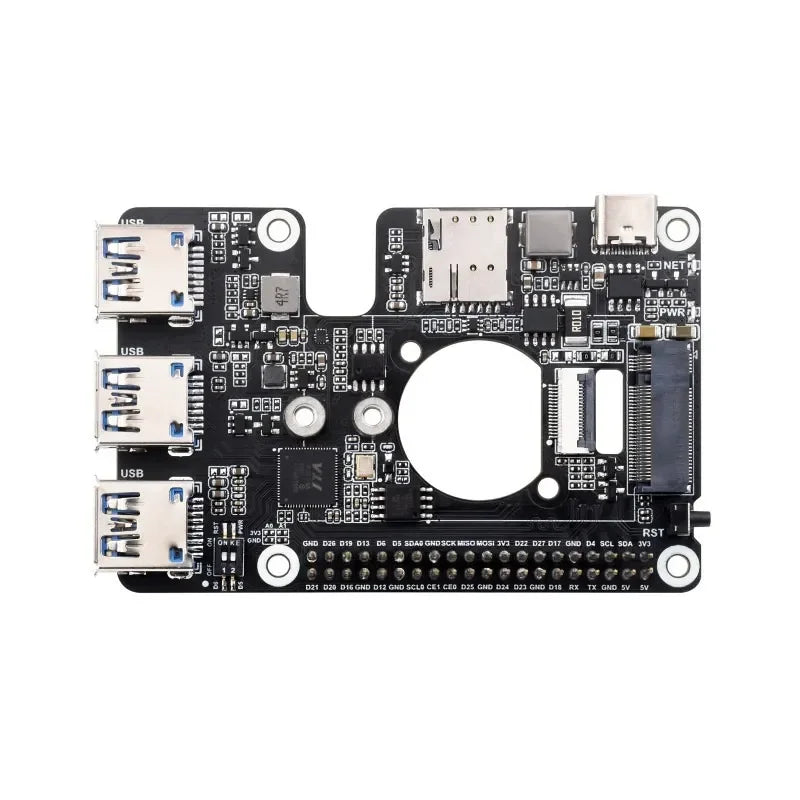

Was ist an Bord
- VL805: PCIe zu USB 3.2 Gen1 HUB-Chip
- EEPROM: Zum Speichern der HAT-ID und Produktinformationen
- INA219: Leistungsüberwachungs-Chip
- 16PIN PCIe interface: Zum Anschluss an die PCIe-Schnittstelle des Raspberry Pi 5
- M.2(NGFF) Key B slot: Kompatibel mit 3042/3052 Gehäusen für M.2 4G/5G Module
- Raspberry Pi GPIO header: Zum Anschluss an Raspberry Pi 5
- USB 3.2 Gen1 erweiterte Anschlüsse: USB1~USB3
- Nano SIM card slot: Zum Einlegen der Nano-SIM-Karte
- Type-C interface: Für 4G/5G-Netzwerkverbindung des Raspberry Pi oder PCs über USB-Kabel, Firmware-Update oder externe Stromversorgung
- DIP switch: Zum Umschalten zur Verwendung von GPIO-Pins zur Steuerung von Ein/Aus und Reset des Moduls
- Reset button: Zum Zurücksetzen des Moduls drücken
- PWR indicator: Stromanzeige
- NET indicator: Modul-Netzwerkstatusanzeige
Pinbelegung Definition
Anwendungsszenarien
Ideal für Industrie-Router, Heim-Gateways, Set-Top-Boxen, Industrie-Laptops, Consumer-Laptops, Industrie-PDAs, robuste Industrie-PCs und Digital Signage, unter anderem.
