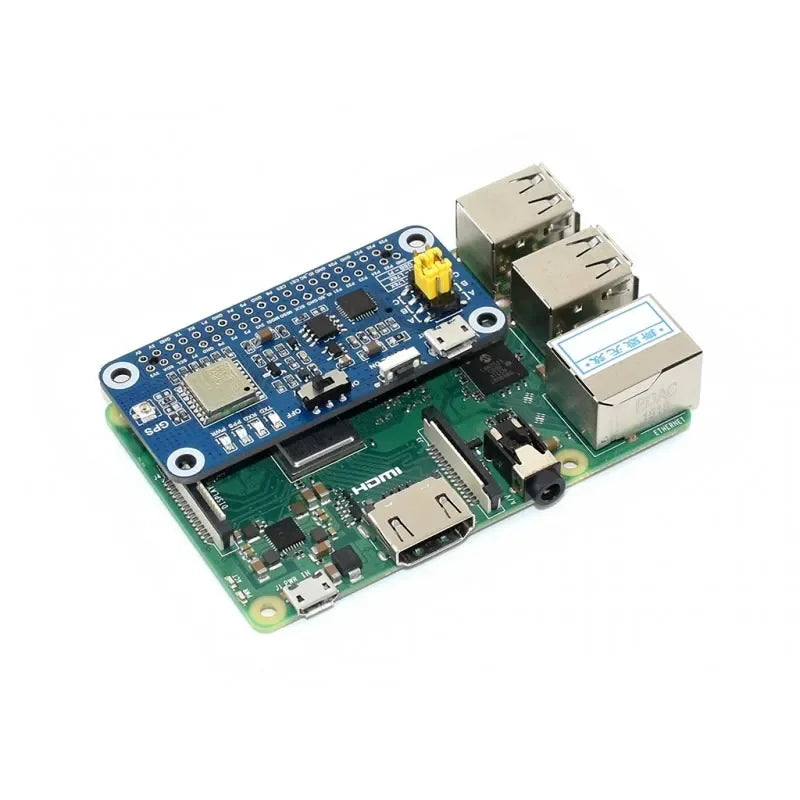

Dies ist ein Raspberry Pi GNSS HAT, der Multi-GNSS-Systeme unterstützt: GPS, BDS und QZSS, mit Vorteilen wie schneller Positionierung, hoher Genauigkeit, niedrigem Stromverbrauch und so weiter.

Es ist eine einfache Möglichkeit, die globale Positionierungsfunktion für Ihren Raspberry Pi zu aktivieren.

Eigenschaften

  • Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, unterstützt Raspberry Pi Serienboards, Jetson Nano
  • Unterstützt Multi-GNSS-Systeme: GPS, BDS und QZSS
  • EASY™, selbständige Spurvorhersagetechnologie, hilft bei schneller Positionierung
  • AlwaysLocate™, intelligenter Controller des Periodenmodus zur Energieeinsparung
  • Unterstützt DGPS, SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • UART-Kommunikations-Baudrate: 4800~115200bps (standardmäßig 9600bps)
  • Onboard-Batteriehalter, unterstützt ML1220 wiederaufladbare Batterie, zur Erhaltung von Ephemerideninformationen und Hot Starts
  • 4x LEDs zur Anzeige des Modulbetriebsstatus
  • Kommt mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Jetson Nano/Arduino/STM32)

GNSS-Spezifikationen

  • Band: GPS L1(1575.42Mhz), BD2 B1 (1561.098MHz)
    • Kanäle: 33 Tracking-Kanäle, 99 Acquisition-Kanäle, 210 PRN-Kanäle
    • C/A-Code
    • SBA: WAAS, EGNOS, MSAS, GAGAN
  • Horizontale Positionsgenauigkeit:
    • Autonom: <2.5mCEP
  • Time-To-First-Fix @-130dBm (EASY™ aktiviert):
    • Kaltstarts: <15s
    • Warmstarts: <5s
    • Hotstarts: <1s
  • Empfindlichkeit:
    • Acquisition: -148dBm
    • Tracking: -163dBm
    • Re-Acquisition: -160dBm
  • Dynamische Leistung:
    • Höhe (max): 18000m
    • Geschwindigkeit (max): 515m/s
    • Beschleunigung (max): 4G

Allgemeine Spezifikationen

  • Kommunikationsschnittstelle: UART
  • Baudrate: 4800~115200bps (standardmäßig 9600bps)
  • Update-Rate: 1Hz (Standard), 10Hz (maximal)
  • Protokolle: NMEA 0183, PMTK
  • Versorgungsspannung: 5V / 3.3V
  • Betriebsstrom: 13mA
  • Betriebstemperatur: -40℃ ~ 85℃
  • Abmessungen: 65mm x 30.5mm

Anwendungen

  • Fahrzeugverfolgung
  • Asset-Tracking
  • Sicherheitssystem
  • Industrieller PDA
  • GIS-Anwendung

Was an Bord ist

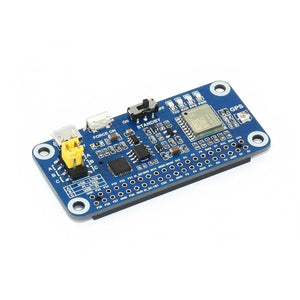

L76X GPS HAT on board resource

  1. L76B Modul
  2. CP2102: USB ZU UART Konverter
  3. CAT24C32: EEPROM
  4. RT9193-33: Stromversorgungs-Manager
  5. Backup-Modus Wecktaste
  6. Standby-Schalter
  7. Indikatoren:
    • RXD/TXD: UART RX/TX Indikator
    • PPS: GPS Statusanzeige
    • PWR: Stromanzeige
  8. Raspberry Pi GPIO Anschluss: zum Anschluss an Raspberry Pi
  9. USB ZU UART Anschluss
  10. GNSS Antennenanschluss

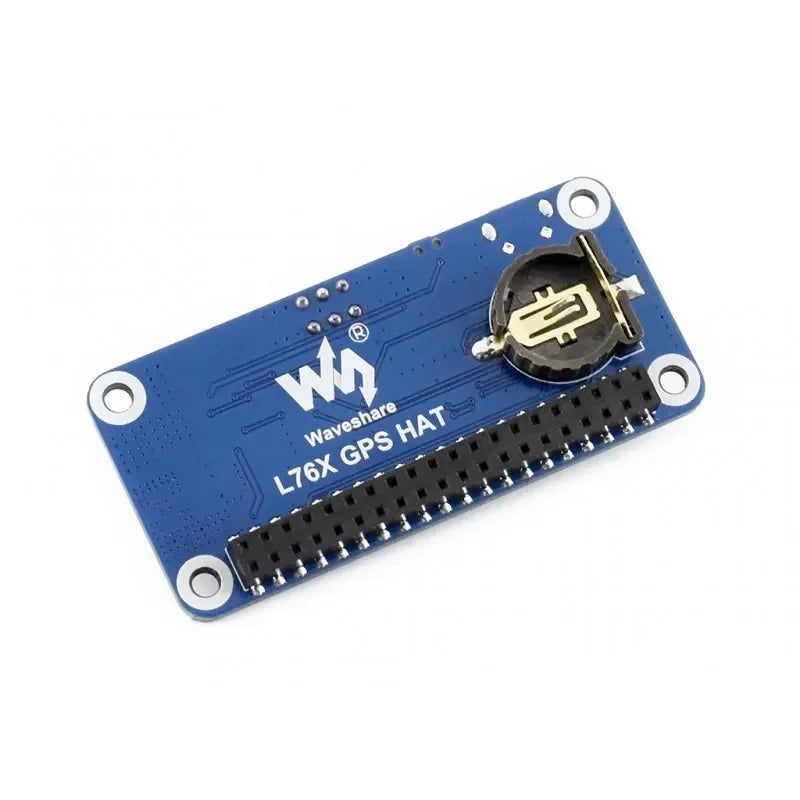

  11. Batteriehalter: unterstützt ML1220 wiederaufladbare Batterie, zur Erhaltung von Ephemerideninformationen und Hot Starts
  12. UART Auswahl-Jumper
    • A: Steuerung des L76B über USB ZU UART
    • B: Steuerung des L76B über Raspberry Pi
    • C: Zugriff auf Raspberry Pi über USB ZU UART

Abmessungen
