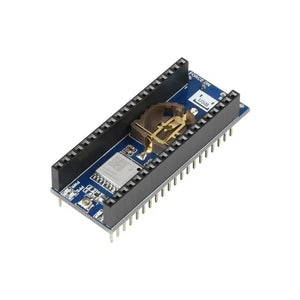

Das L76B GNSS-Modul, speziell für den Raspberry Pi Pico entwickelt, bietet robuste Unterstützung für mehrere Satellitensysteme einschließlich GPS, BDS und QZSS. Dieses Modul liefert schnelle, hochpräzise Positionsbestimmung bei geringem Stromverbrauch und ist ideal, um globale Navigationsfunktionen in Ihre Raspberry Pi Pico-Projekte zu integrieren.

Funktionen auf einen Blick

  • Standard Raspberry Pi Pico Header für nahtlose Integration mit Pico-Serienplatinen.
  • Unterstützt mehrere Satellitensysteme: GPS, BDS und QZSS.
  • EASY™ Selbstverfolgungsvorhersagetechnologie für schnelle Positionsbestimmung.
  • AlwaysLocate™ intelligenter periodischer Modus-Controller für Energieeffizienz.
  • Unterstützt D-GPS und SBAS (WAAS/EGNOS/MSAS/GAGAN) für verbesserte Genauigkeit.
  • Konfigurierbare UART-Kommunikations-Baudrate von 4800 bis 115200bps (standardmäßig 9600bps).
  • An Bord befindlicher Batteriefach für ML1220 wiederaufladbare Zelle, zur Speicherung von Ephemerisdaten für Hot Starts.
  • Vier LEDs zeigen den Betriebsstatus des Moduls an (RXD/TXD, PPS, PWR).
  • Umfassende Entwicklungsressourcen und Handbuch mit C/C++- und MicroPython-Beispielen für Raspberry Pi Pico.

Spezifikationen

GNSS
Frequenzband:
GPS L1 (1575.42MHz)
BD2 B1 (1561.098MHz)		 Kanäle: 33 Tracking-Kanäle, 99 Acquisition-Kanäle, 210 PRN-Kanäle
C/A-Code
SBAS: WAAS, EGNOS, MSAS, GAGAN
Horizontale Positionsgenauigkeit
(autonome Positionsbestimmung)		 <2.5m CEP
Time-To-First-Fix @ -130dBm
(EASY aktiviert)		 Kalte Starts: <15s
Warme Starts: <5s
Heißstarts: <1s
Empfindlichkeit Erfassung: -148dBm
Verfolgung: -163dBm
Wiedererfassung: -160dBm
Dynamische Leistung Höhe (max): 18000m
Geschwindigkeit (max): 515m/s
Beschleunigung (max): 4g
Andere
Schnittstelle UART
Baudrate 4800~115200bps (standardmäßig 9600bps)
Aktualisierungsrate 1Hz (Standard), 10Hz (max)
Protokolle NMEA 0183, PMTK
Versorgungsspannung 5V
Betriebsstrom 13mA
Gesamtstromverbrauch < 40mA@5V (Dauerbetrieb)
Betriebstemperatur -40℃ ~ 85℃
Abmessungen 52 × 21mm

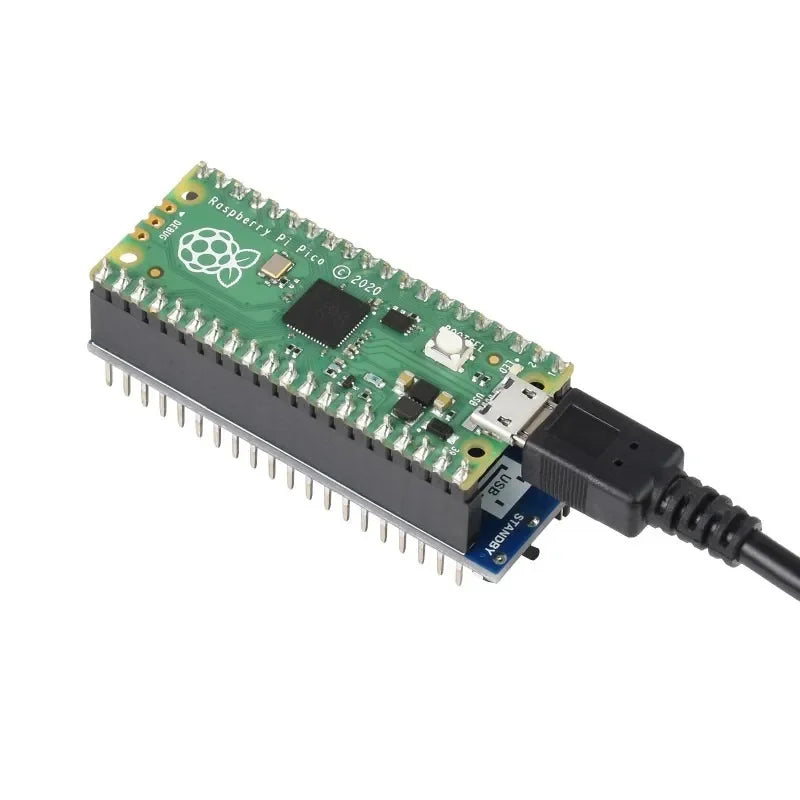

Kompatibilität der Raspberry Pi Pico Anschlussleiste

Verfügt über eine integrierte Buchsenleiste zur direkten Verbindung mit Raspberry Pi Pico. Bitte beachten Sie, dass der Raspberry Pi Pico NICHT enthalten ist.

GNSS-Positionierung

Nutzt Multi-Satellitensysteme, einschließlich GPS, BDS und QZSS, für zuverlässige globale Positionierung.

Unterstützung von Ergänzungssystemen

Verbessert Positionsgenauigkeit, Integrität, Zuverlässigkeit und Verfügbarkeit. Unterstützt Ergänzungssysteme wie D-GPS und SBAS (WAAS/EGNOS/MSAS/GAGAN).

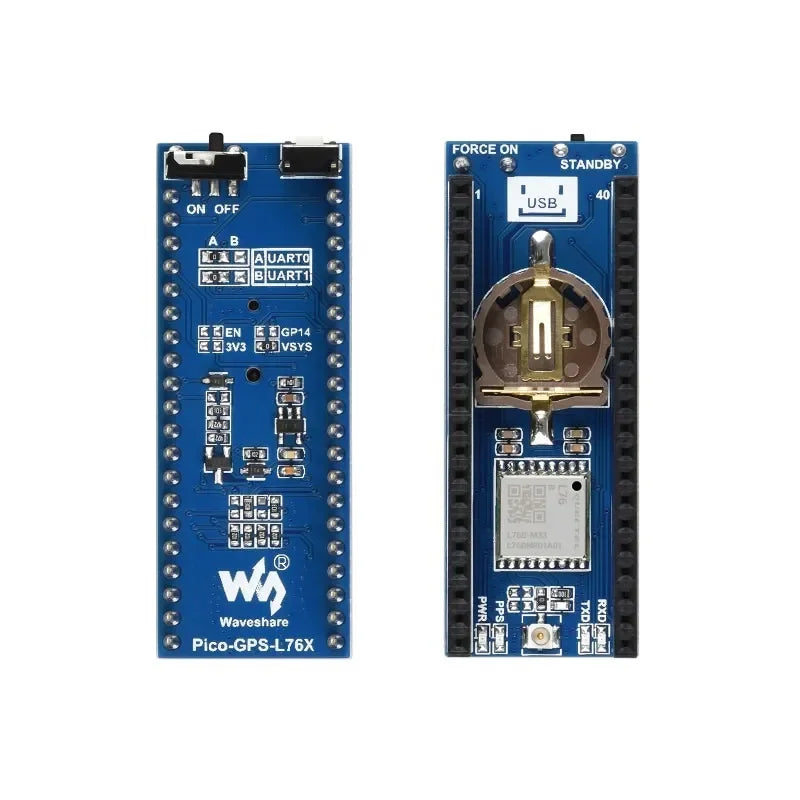

Was ist an Bord

  1. L76B Modul
  2. Batteriehalter
    Unterstützt ML1220 wiederaufladbare Zelle zur Erhaltung von Ephemerideninformationen und Hot-Starts.

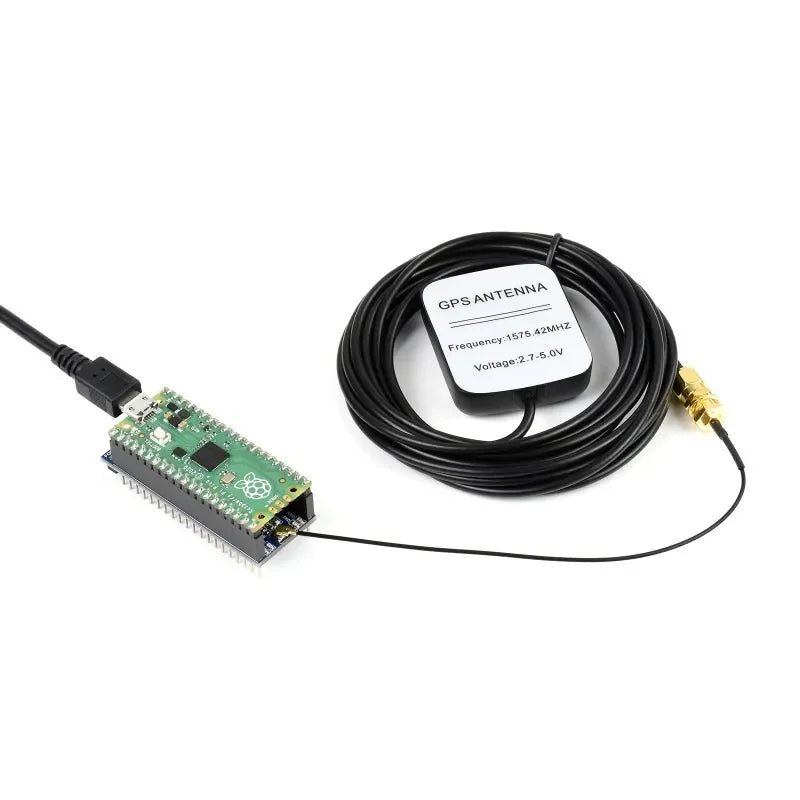

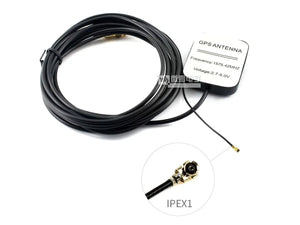

  3. GNSS-Antennenanschluss
  4. Raspberry Pi Pico Anschlussleiste
  1. Standby-Modus Schalter
  2. Backup-Modus Wecktaste
  3. RT9193-33
    Leistungschip.
  4. Statusanzeigen
    RXD/TXD: UART TX/RX-Anzeige
    PPS: GPS-Statusanzeige
    PWR: Stromanzeige

Pinbelegung Definition

Abmessungen
