Waveshare GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi

Artikelnummer: Waveshare-13460
Verkaufspreis 25,95 €
incl. VAT
zzgl. MwSt.

📦 Standort des Lagers: München, Deutschland

Vorbestellung
Visa
PayPal
Mastercard
American Express
Shop Pay
📦 Kostenloser Versand ab 50 € in Deutschland!
Vorbestellung:
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
🚀
Expressversand:
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Waveshare GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi

Waveshare GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi

25,95 €

Einzelheiten

Vom Modulhersteller SIMCOM verboten, dürfen wir dieses Produkt nicht in folgende Länder/Regionen versenden oder technischen Support anbieten: Iran, Nordkorea, Kuba, Sudan, Syrien.

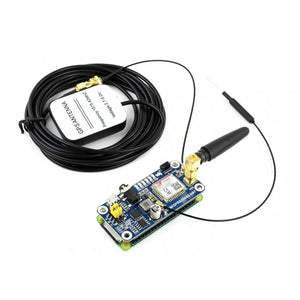

GSM/GPRS/GNSS/Bluetooth HAT für Raspberry Pi, basierend auf SIM868

Übersicht

Dies ist ein praktisches, stromsparendes Raspberry Pi HAT mit multifunktionalen Kommunikationsmöglichkeiten: GSM, GPRS, GNSS und Bluetooth.

Ermöglicht Ihrem Pi einfach Telefonate zu führen, Nachrichten zu senden, drahtloses Internet zu verbinden, globale Positionierung, Datenübertragung via Bluetooth und mehr.

Eigenschaften

Allgemein

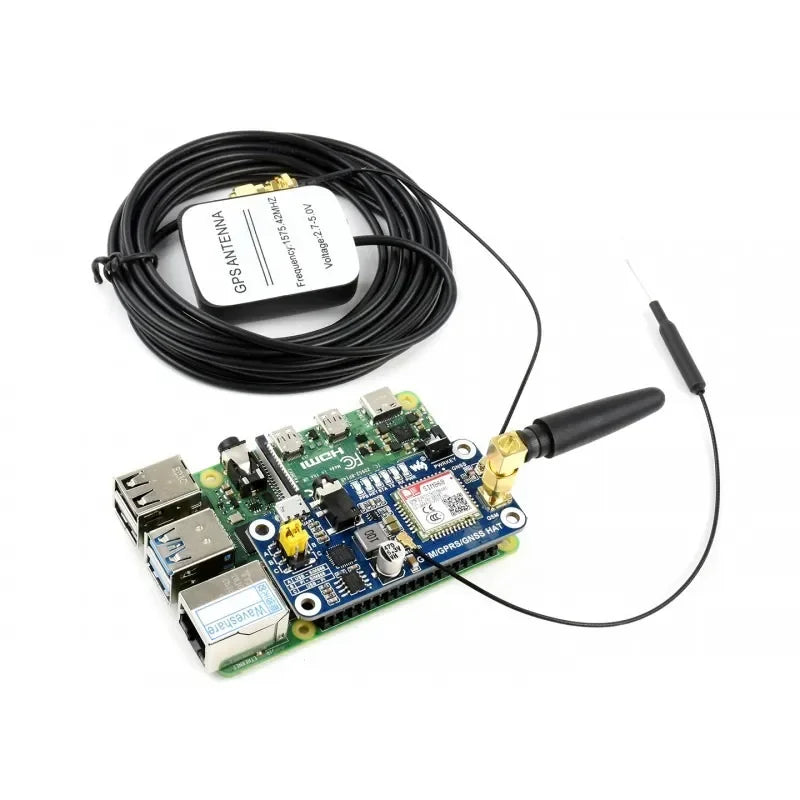

  • Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, unterstützt Raspberry Pi Serienboards
  • Unterstützt SMS, Telefonanrufe, GPRS, DTMF, HTTP, FTP, MMS, E-Mail usw.
  • Unterstützt GPS, Kompass, Glonass, LBS-Basisstationspositionierung, Omni-Positionierung
  • Bluetooth 3.0, unterstützt Datenübertragung über Bluetooth
  • Onboard USB-zu-UART-Konverter CP2102 für UART-Debugging
  • 6x LEDs zur Anzeige des Modulbetriebsstatus
  • SIM-Kartensteckplatz für 1,8V/3V SIM-Karte
  • RTC mit Backup-Batteriehalter
  • Automatische Baudraten-Erkennung (1200bps ~115200bps)
  • Steuerung über AT-Befehle (3GPP TS 27.007, 27.005 und SIMCOM erweiterte AT-Befehle)
  • Unterstützt SIM Application Toolkit: GSM 11.14 Release 99
  • Lieferung mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/Arduino/STM32)

GSM/GPRS

  • Armband
    • GSM 850/EGSM 900/DCS 1800/PCS 1900 MHz
    • Quad-Band automatische Suche
    • Konform mit GSM Phase 2/2+
  • Sendeleistung
    • Klasse 4 (2W @ GSM 850/EGSM 900 MHz)
    • Klasse 1 (1W @ DCS 1800/PCS 1900 MHz)
  • GPRS-Konnektivität
    • GPRS Multi-Slot-Klasse 12 (Standard)
    • GPRS Multi-Slot-Klasse 1~12 (konfigurierbar)
  • GPRS-Datenfunktion
    • Downlink-Geschwindigkeit: max. 85,6 kbps
    • Uplink-Geschwindigkeit: max. 85,6 kbps
    • Codierungsschemata: CS-1\CS-2\CS-3\CS-4
    • Unterstützt PAP (Password Authentication Protocol) für PPP-Verbindung
    • Unterstützt PBCCH
    • Unterstützt USSD
  • SMS
    • Unterstützt: MT/MO/CB/Text/PDU-Modus
    • SMS-Speicher: SIM-Karte
  • Audio
    • Sprachcodierungs-/Decodierungsmodus: Half Rate\Full Rate\Enhanced Full Rate\Adaptive muti rate
    • Unterstützt Echokompensation
    • Unterstützt Rauschunterdrückung

GNSS

  • Empfängertyp
    • 33 Verfolgungskanäle
    • 99 Erfassungskanäle
    • GPS L1 C/A-Code
  • Empfindlichkeit
    • Verfolgung: -165 dBm
    • Kalte Starts : -148 dBm
  • Zeit bis zum ersten Fix
    • Kalte Starts : 28s (typ.)
    • Heiße Starts : < 1s
    • Warme Starts: 26s
  • Genauigkeit
    • Horizontale Position : <2,5m CEP

Bluetooth

  • Integriert AT-Befehle
  • Entspricht der Bluetooth-Spezifikation 3.0 + EDR
  • Unterstützt SPP, OPP, HFP/HSP usw.

Verschiedenes

  • Betriebsspannung: 5V
  • Betriebstemperatur: -40°C ~ 85°C
  • Lagertemperatur: -45°C ~ 90°C
  • Abmessungen: 30,2 mm x 65 mm

Was an Bord ist

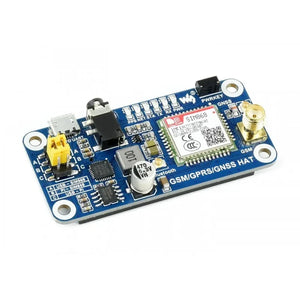

Phone Shield SIM808 Onboard-Ressource
  1. SIM868 Modul
  2. ZMM5V1: Reglerdiode
  3. SMF05C: TVS-Diode
  4. CP2102: USB TO UART Konverter
  5. MP1482: Leistungschip
  6. NDC7002N: Pegelwandler
  7. GPS-Statusanzeige
  8. NET-Anzeige:
    • blinkt schnell beim Starten des Moduls
    • blinkt langsam nach erfolgreicher GSM-Registrierung
  9. STA-Modul Betriebsstatusanzeige
  10. SIM868 UART Tx/Rx Anzeige
  11. Stromanzeige
  12. SIM868 control button: Drücken Sie die Taste und halten Sie sie 1 Sekunde lang gedrückt, um den SIM868 ein- oder auszuschalten
  13. Raspberry Pi GPIO-Anschluss

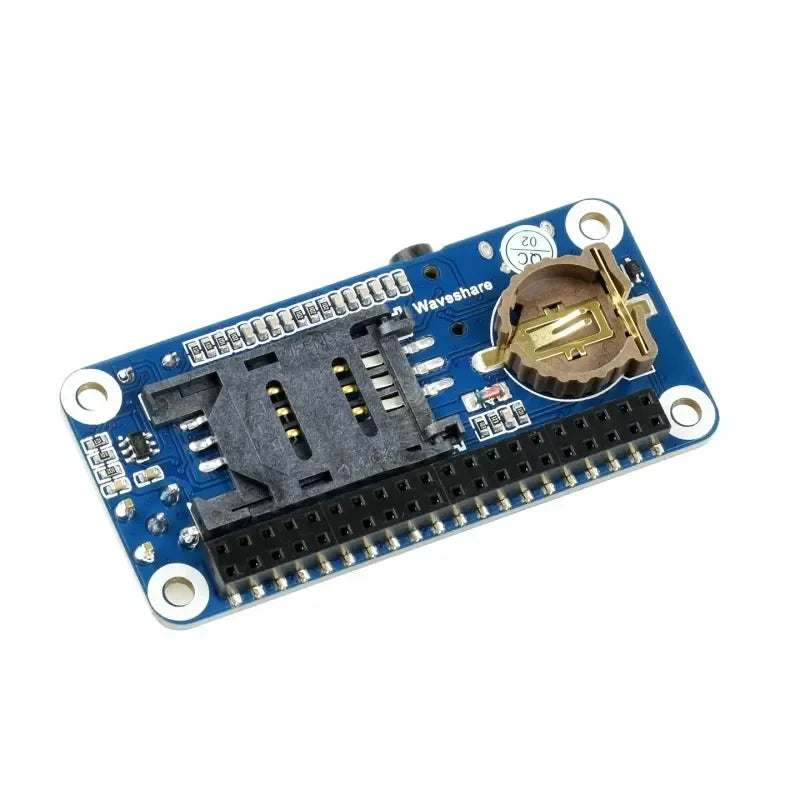

  14. SIM-Kartensteckplatz
  15. USB TO UART Schnittstelle
  16. 3,5-mm-Kopfhörer-/Mikrofonanschluss
  17. GNSS-Antennenanschluss
  18. Bluetooth-Antennenanschluss
  19. GSM-Antennenanschluss
  20. CR1220 battery holder: für RTC-Backup-Batterie
  21. UART-Auswahlschalter
    • A: Steuerung des SIM868 über USB TO UART
    • B: Steuerung des SIM868 über Raspberry Pi
    • C: Zugriff auf Raspberry Pi über USB TO UART

Abmessung
