Waveshare Cat-1/GSM/GPRS/GNSS HAT für Raspberry Pi GNSS Positionierung

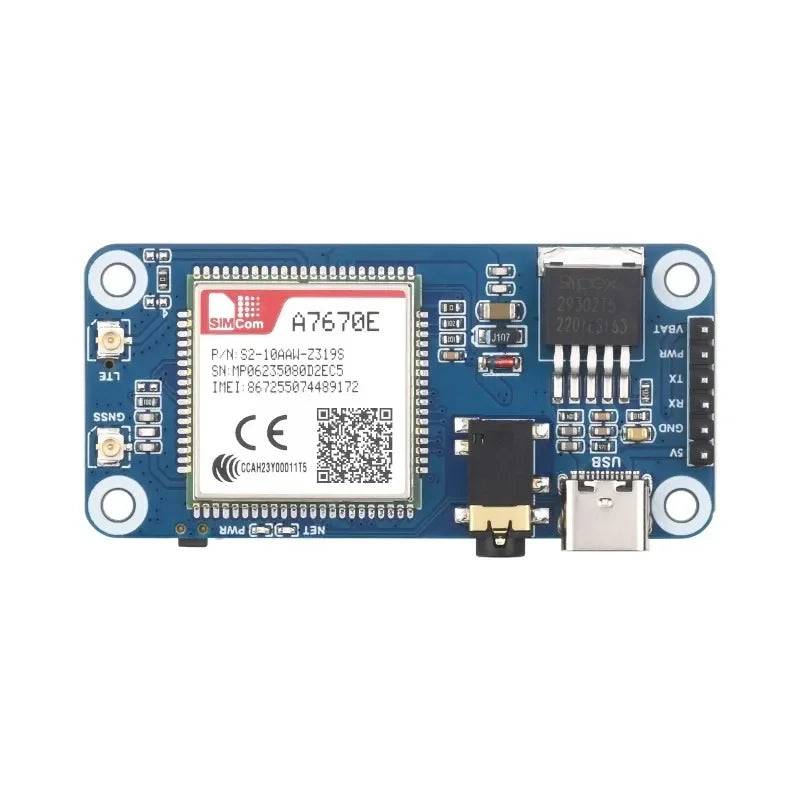

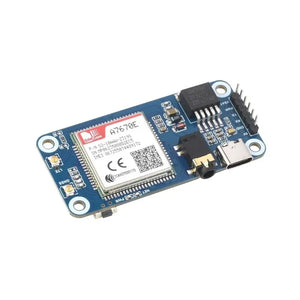

A7670E Cat-1/GSM/GPRS/GNSS HAT für Raspberry Pi
Basierend auf A7670E, ermöglicht LTE Cat-1 / 2G Kommunikation, Telefonanrufe, SMS, LBS-Positionierung und GNSS-Positionierung
Hauptmerkmale
Das A7670E Cat-1/GNSS HAT ist ein vielseitiges LTE Cat-1 Modul, das eine Reihe von drahtlosen Kommunikationsmodi unterstützt, darunter LTE-TDD, LTE-FDD, GSM, GPRS und EDGE. Es bietet Downlink-Geschwindigkeiten von bis zu 10 Mbps und Uplink-Geschwindigkeiten von bis zu 5 Mbps. Dieses HAT ist kompatibel mit Windows/Linux Betriebssystemen und unterstützt mehrere Netzwerkprotokolle. Seine kompakte Größe entspricht der der SIM7000/SIM7070 Serie, und seine AT-Befehle sind weitgehend kompatibel mit der SIM7600 Serie, was es zu einer ausgezeichneten Wahl für IoT-Anwendungen wie Fern-Datenverarbeitung, Überwachungsgeräte, POS-Systeme, Industrie-Router, Ferndiagnose und Satellitenpositionierung macht.

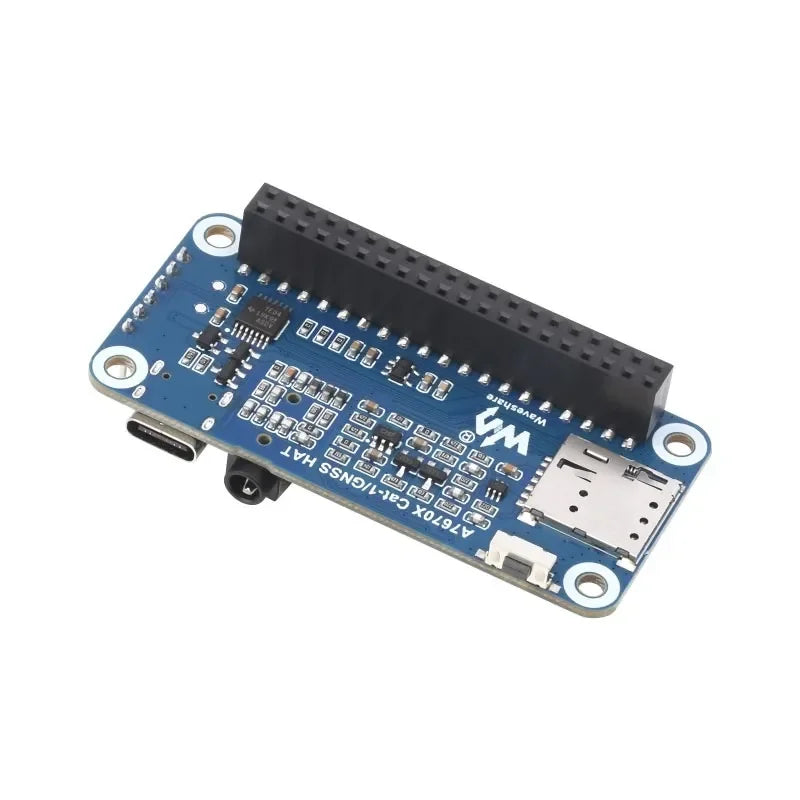

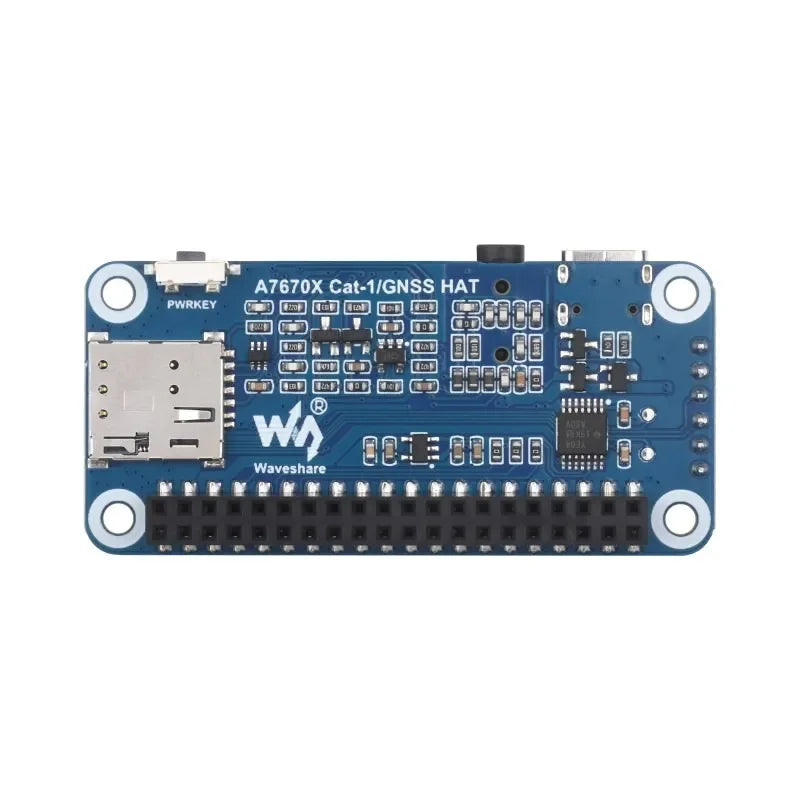

- Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, der die Kompatibilität mit Raspberry Pi Serienplatinen gewährleistet.
- Unterstützt eine Vielzahl von Protokollen, darunter TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL, für sichere und vielfältige Kommunikation.
- Ermöglicht grundlegende Kommunikationsfunktionen wie Einwählen, Telefonanrufe und SMS-Nachrichten.
- Integriert LBS (Location Based Service) Basisstationspositionierung für ungefähre Standortinformationen über Mobilfunknetze.
- Bietet robuste GNSS-Positionierung mit Unterstützung für GPS, BeiDou und GLONASS.
- Verfügt über TTS (Text To Speech)-Funktion, die chinesische und englische Texte in gesprochene Worte umwandelt.
- Enthält eine Onboard-USB-Schnittstelle für bequeme AT-Befehlsprüfung, Netzwerkkommunikation und andere Funktionen.
- Ausgestattet mit einem Onboard-Audioanschluss für Tonaufnahmen, Telefonate und das Anhören von TTS-Ausgaben.
- Bricht häufig verwendete Steuerpins des A7670E-Moduls heraus und vereinfacht die Verbindung zu Host-Boards wie Arduino/STM32.
- Verfügt über einen SIM-Kartensteckplatz, der sowohl 1,8V- als auch 3V-SIM-Karten unterstützt.
- Zwei LED-Anzeigen bieten klare visuelle Rückmeldung zum Betriebsstatus des Moduls.
- Wird mit umfassenden Entwicklungsressourcen und einem Handbuch geliefert, einschließlich Beispielen für Raspberry Pi, Jetson Nano, Arduino und STM32.
Spezifikationen
| Frequenzband | |
|---|---|
| LTE Cat-1 | LTE-FDD: B1, B3, B5, B7, B8, B20 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz |
| GNSS | GPS, BeiDou, GLONASS |
| SMS und Audio | |
| SMS | Unterstützte Typen: MT, MO, CB, Text, PDU |
| Speicher: USIM-Karte (CB kann nicht auf SIM-Karte gespeichert werden) | |
| Audiofunktion | Standard 3,5mm Audioanschluss für Audioeingang/-ausgang |
| Andere | |
| Stromversorgung | 5V (über USB-Anschluss oder 5V Pinheader), 3,7 ~ 4,2V (über VBAT Pinheader, unterstützt 3,7V Li-Ionen Akku-Stromeingang) |
| Betriebsspannung | 3,3V |
| Abmessungen | 65 × 30.5mm |
Standard Raspberry Pi 40PIN GPIO
Kompatibel mit Raspberry Pi Serienplatinen

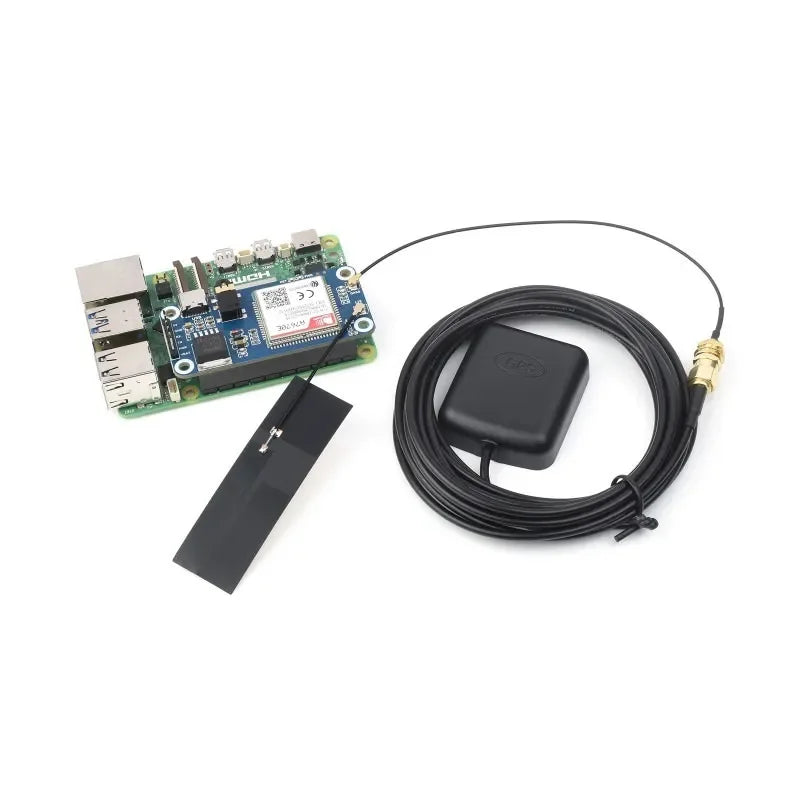

Verbindung mit Raspberry Pi 5
Verbindung mit Zero 2 WH
* nur als Referenz, bitte beachten Sie den Paketinhalt für die detaillierte Teileliste
Multi-Band-Unterstützung für LTE Cat-1/2G
Unterstützung für mehrere Bänder und Regionen, hauptsächlich anwendbar in Europa, Südostasien, Westasien, Afrika, China, Südkorea
* Bitte bestätigen Sie die unterstützten Bänder entsprechend Ihrem lokalen Dienstanbieter
Einwahl unter Windows/Linux
LTE Cat-1: bis zu 5 Mbps (Uplink) / bis zu 10 Mbps (Downlink)
EDGE: bis zu 236,8 Kbps (Uplink / Downlink)
GPRS: bis zu 85,6 Kbps (Uplink / Downlink)
GNSS-Positionierung
Unterstützt GPS-, BeiDou-, GLONASS-Positionierung
Cloud-Kommunikation
Unterstützt Kommunikationsprotokolle einschließlich TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL
Telefonanruf & SMS-Unterstützung
Telefonanrufe tätigen oder SMS senden per AT-Befehlen, mit integriertem Audioanschluss
Pinbelegung
Anwendungsbeispiel
Bietet mehrere Netzwerk-Demos mit Waveshare.cloud, verwendet das leichte MQTT-Protokoll zur Realisierung von Datenvisualisierungsdiensten
Waveshare.cloud Unterstützung
Bietet Tutorials und Demos für den schnellen Einstieg in intelligente IoT-Lösungen mit großflächiger Datenvisualisierung zur Abdeckung verschiedener Anwendungsszenarien
Intelligente Gartensysteme:
Das A7670E Cat-1/GNSS HAT kann verschiedene Sensordaten des Gartens über MQTT melden, um Geräte ein-/auszuschalten, Bewässerung, Düngung usw. aus der Ferne zu steuern.
Cloud-Überwachung der Serverleistung:
Das A7670E Cat-1/GNSS HAT kann verschiedene Leistungsparameter des Raspberry Pi Servers über MQTT melden und den Betriebsstatus in Echtzeit über die Cloud-Plattform überwachen.
IoT GPS Mobile Positionierung:
Das A7670E Cat-1/GNSS HAT kann regelmäßig die Daten des GPS-Positionierungsmoduls über MQTT melden, um mobile Erkennung, Tier- oder Gerätepositionierung und -verfolgung usw. zu realisieren.
Abmessungen
Ressourcen & Dienstleistungen
Auswahlhilfe
| Produkt | A7670E | SIM7600E |
|---|---|---|
| Armband | ||
| LTE Cat-1 | LTE-FDD: B1, B3, B5, B7, B8, B20 |
LTE-FDD: B1, B3, B5, B7, B8, B20 LTE-TDD: B38, B40, B41 |
| 3G | Nicht verfügbar | UMTS/HSPA+: B1, B5, B8 |
| 2G | GSM/GPRS/EDGE: 900/1800 MHz | |
| GNSS | GPS/Beidou/GLONASS | GPS/Beidou/GLONASS/GALILEO/QZSS |
| Datenrate | ||
| LTE Cat-1 | 10 Mbps (DL)/5 Mbps (UL) | |
| 3G (HSPA+) | Nicht verfügbar | 42 Mbps (DL)/5,76 Mbps (UL) |
| 2G (GPRS/EDGE) | 236,8 Kbps (DL/UL) | |
| Softwarefunktionen | ||
| Netzwerkprotokoll | TCP/IP/IPV4/IPV6/Multi-PDP/FTP/FTPS/HTTP/HTTPS/DNS | |
| Einwahlprotokoll | PPP/RNDIS | PPP/NDIS/RNDIS |
| USB-Treiber | Windows XP/7/8/10, Linux (treiberfrei für Raspberry Pi OS) | |
| Hardware-Schnittstellen | ||
| SIM-Kartensteckplatz | Kompatibel mit 1,8V und 3V SIM-Karten | |
| UART | Unterstützt AT-Befehle über UART, kompatibel mit 3,3V/5V Betriebsspannung | |
| USB-Anschluss | Unterstützt AT-Befehlsprüfung, GNSS-Positionierung, Firmware-Upgrade usw. | |
| USB zu UART | Nicht verfügbar | Unterstützt serielle Debugging oder Anmeldung am Raspberry Pi |
| Audioanschluss | Unterstützt Audiofunktionen wie das Tätigen von Telefondirektanrufen | |
| Antennenanschluss | LTE-Hauptantenne | LTE-Hauptantenne + LTE-Diversitätsantenne + GNSS-Antenne |
| Abmessungen | 65 × 30.5mm | 65 × 56.0mm |
| Anwendungen | ||
| Beispiele | Gesundheitswesen, Smart Payment, Internettelefonie, Umweltüberwachung, Energiemonitoring, Flottenmanagement, smarte Industrie, intelligente Landwirtschaft usw. | |
| Anwendbare Regionen | Europa, Südostasien, Westasien, Afrika, China, Südkorea | |
Packungsinhalt
Gewicht: 0,116 kg
Kurzübersicht
- A7670E Cat-1/GNSS HAT x1
- USB-A-zu-USB-C-Kabel x1
- FPC-Antenne x1
- GPS-Antenne x1
- Schraubenpackung x1
