Waveshare Cat-1/GNSS HAT für Raspberry Pi basierend auf SIM7670G Modul
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

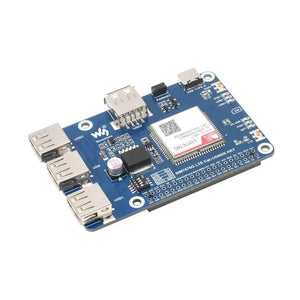

Waveshare Cat-1/GNSS HAT für Raspberry Pi basierend auf SIM7670G Modul
Globaler Band LTE 4G Cat-1 Support, GNSS-Positionierung, 3x USB 2.0 Erweiterungsports
Merkmale auf einen Blick
Das SIM7670G LTE Cat-1/GNSS HAT ist ein LTE Cat-1 Modul, unterstützt drahtlose Kommunikationsmodi einschließlich LTE-TDD, LTE-FDD, mit bis zu 10Mbps Downlink-Rate und 5Mbps Uplink-Rate. Unterstützt Windows/Linux Betriebssysteme und mehrere Netzwerkprotokolle. Die Modulgröße ist gleich wie bei SIM7000/SIM7070/A7670E Serien, und die AT-Befehle sind größtenteils kompatibel mit der SIM800 Serie. Es eignet sich für IoT-Anwendungen wie Ferninformationsverarbeitung, Überwachungsgeräte, Industrie-Router, Ferndiagnose, Satellitenpositionierung und mehr.
- Standard Raspberry Pi 40PIN GPIO Erweiterungsheader, unterstützt Raspberry Pi Serienboards
- Unterstützt Protokolle einschließlich TCP/IP, HTTP(s), MQTT(s), FTP(s) und SSL
- Unterstützt RNDIS, NDIS und ECM Einwahl
- Unterstützt GPS, GLONASS, Galileo, BeiDou Positionierung
- An Bord USB Typ-A und Typ-C Schnittstellen, zum Testen von AT-Befehlen, Netzwerkkommunikation und mehr
- Erweiterte 3x USB 2.0 Typ-A Anschlüsse für Host-Geräte wie Raspberry Pi, Windows-PC
- Reservierte Steuerpads des SIM7670G-Moduls wie UART- und USB-Pins, erleichtern die Verbindung mit anderen Host-Boards
- SIM-Kartensteckplatz, unterstützt 1,8V/3V SIM-Karten
- 6x LED-Anzeigen, einfach zur Überwachung des Modulbetriebsstatus und des USB-Verbindungsstatus
- Wird mit Online-Entwicklungsressourcen und Handbuch geliefert (Beispiele für Raspberry Pi/Jetson Nano/STM32)
Spezifikationen
| Kommunikationsparameter | |
|---|---|
| Frequenzband | LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66 LTE-TDD：B34, B38, B39, B40, B41 |
| Datenübertragung | ≤5Mbps(UL) ≤10Mbps(DL) |
| GNSS | GPS, GLONASS, Galileo, BeiDou |
| Betriebsparameter | |
| Stromversorgung | 5V |
| Logikpegel | 3,3V |
| Abmessungen | 85 × 56.7mm |
Standard Raspberry Pi 40PIN GPIO
Kompatibel mit Raspberry Pi Serienplatinen

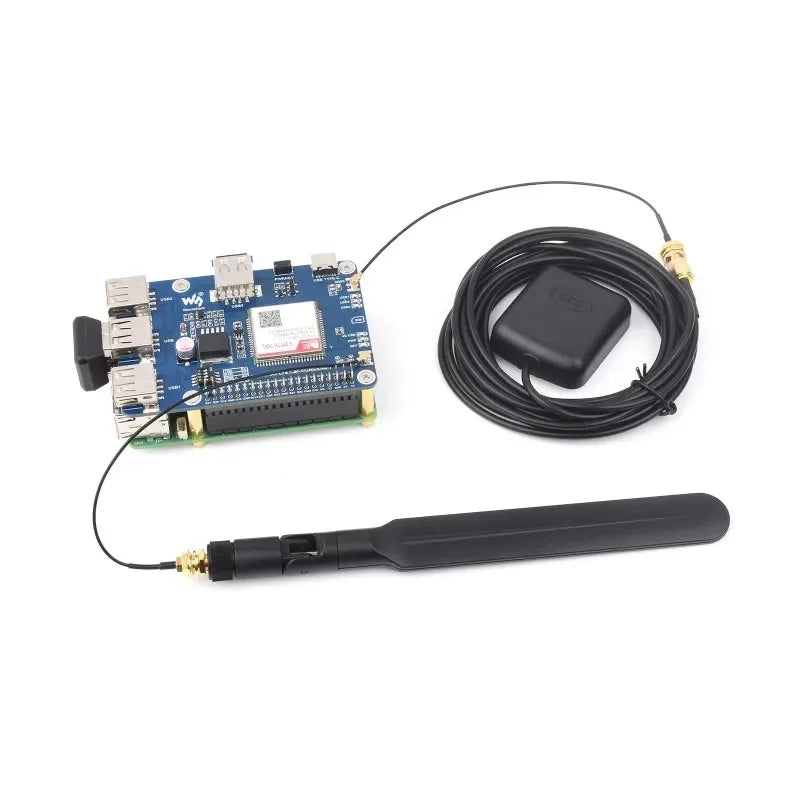

Verbindung mit Raspberry Pi 5
Verbindung mit Raspberry Pi 4B
Verbindung mit CM4 IO Basisplatine
* nur zur Referenz, bitte beachten Sie den Packungsinhalt für die detaillierte Teileliste
Globaler Multi-Band-Support für LTE Cat-1
LTE Cat-1: Bis zu 5Mbps (Uplink) / Bis zu 10Mbps (Downlink)
Einwahl unter Windows/Linux
Unterstützt die Verbindung zu Windows-PC, Raspberry Pi oder anderen Linux-Industriegeräten über USB-Schnittstelle für LTE Cat-1 Netzwerke und Erweiterung der USB-Anschlüsse
GNSS-Positionierung
Unterstützt GPS, GLONASS, Galileo, BeiDou Positionierung

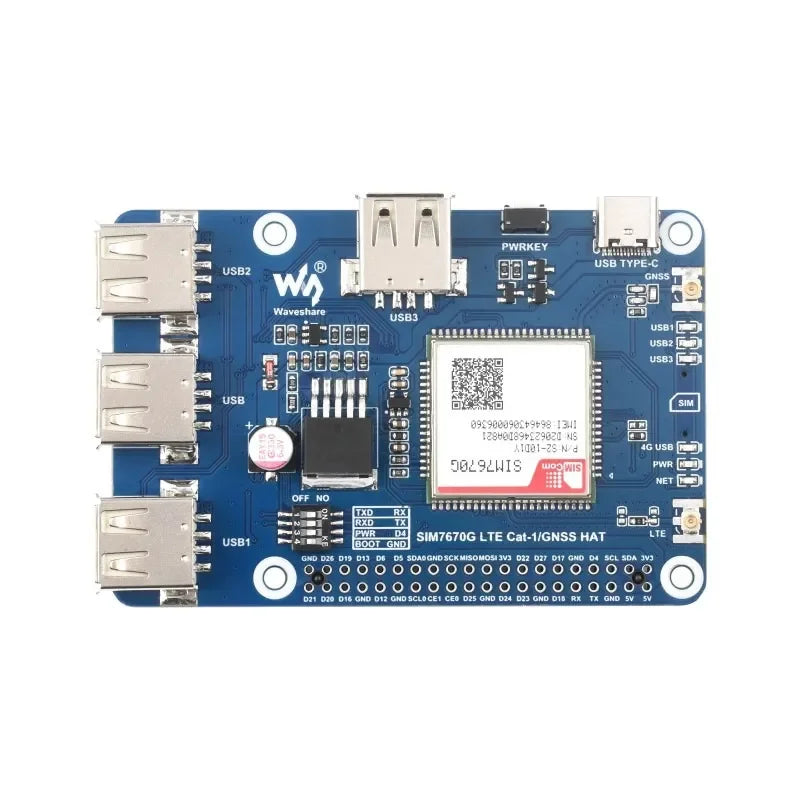

Was ist an Bord
- SIM7670G Modul
- Raspberry Pi 40PIN GPIO Header
-
DIP-Schalter
zum Umschalten, um die UART-Verbindung und die Ein-/Ausschaltsteuerung des Moduls mit dem Raspberry Pi GPIO zu verbinden;
schaltet auf BOOT zum Eintritt in den Brennmodus -
USB Type-A Schnittstelle
zum Anschluss an den USB-Port des Hosts wie Raspberry Pi für 4G-Kommunikation, Stromversorgung und Erweiterung von USB-Ports - 3x erweiterte USB-Anschlüsse
- PWRKEY
-
USB Type-C Anschluss
zum Anschluss an den USB-Port des Hosts wie Raspberry Pi für 4G-Kommunikation, Stromversorgung und Erweiterung von USB-Ports
- GNSS IPEX 1 Anschluss
- LED-Anzeigen
- LTE IPEX 1 Anschluss

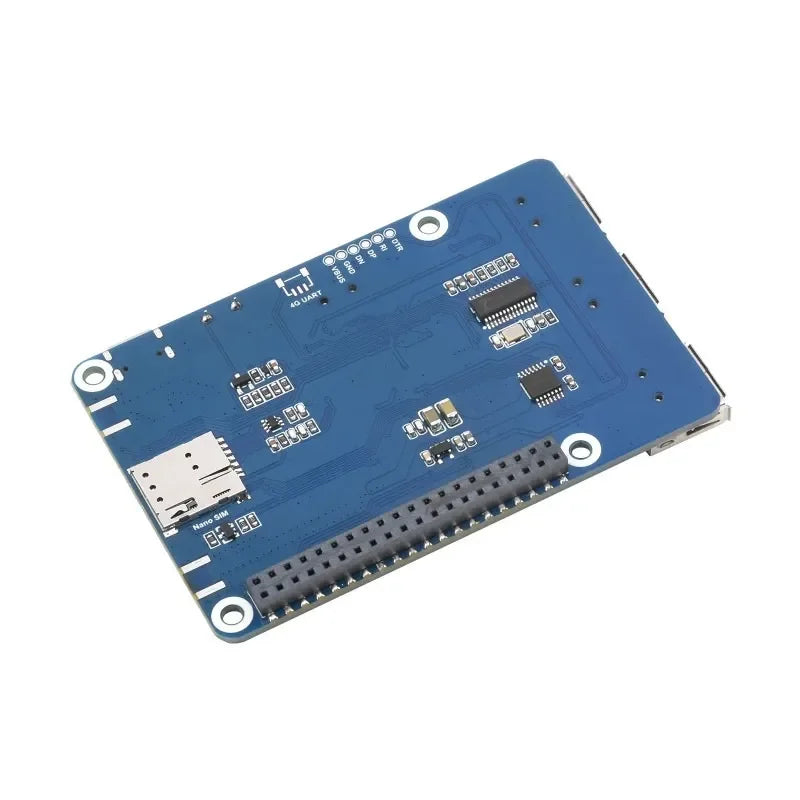

- Nano SIM-Kartensteckplatz
-

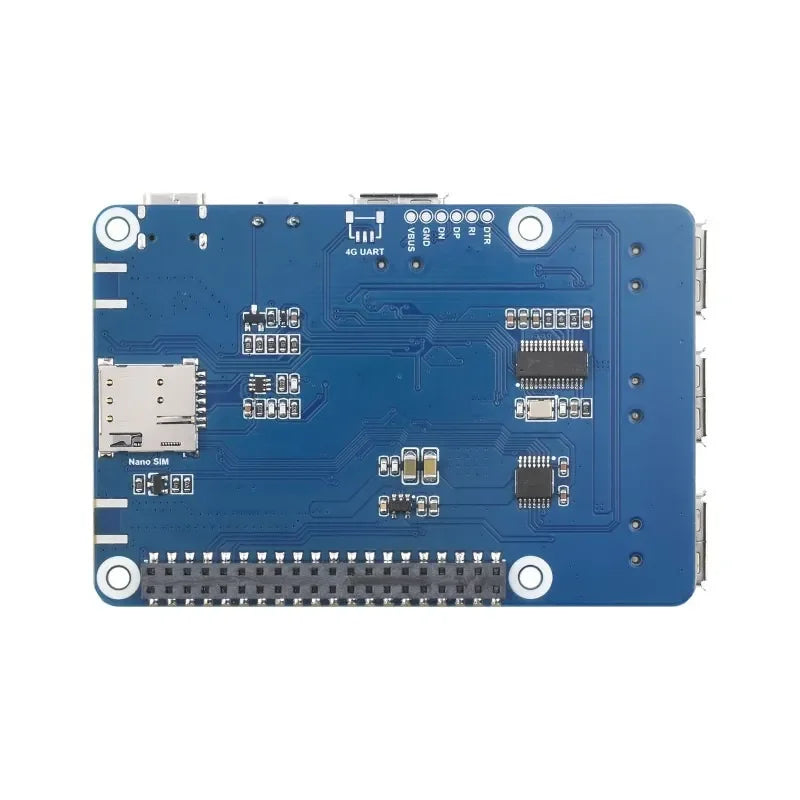

4G UART Pads
kompatibel mit Raspberry Pi 5 3PIN UART Anschluss -
Reservierte Testpads
zum Anschluss an andere Host-Boards -
FE1.1S USB 2.0 HUB
USB HUB Chip
Pinbelegung
Anwendungsbeispiel
bietet mehrere Netzwerk-Demos mit Waveshare.cloud, verwendet das leichtgewichtige MQTT-Protokoll zur Realisierung von Datenvisualisierungsdiensten
Waveshare.cloud Unterstützung
bietet Tutorials und Demos für den schnellen Einstieg in intelligente IoT-Lösungen, mit großflächiger Datenvisualisierung zur Abdeckung verschiedener Anwendungsszenarien
Intelligente Gartensysteme:
Das SIM7670G LTE Cat-1/GNSS HAT kann verschiedene Sensordaten des Gartens über MQTT melden, um Geräte fernzusteuern (Ein/Aus), Bewässerung, Düngung und so weiter.
Cloud-Überwachung der Serverleistung:
Das SIM7670G LTE Cat-1/GNSS HAT kann verschiedene Leistungsparameter des Raspberry Pi Servers über MQTT melden und den Betriebsstatus in Echtzeit über die Cloud-Plattform überwachen.
IoT GPS Mobile Positionierung:
Das SIM7670G LTE Cat-1/GNSS HAT kann regelmäßig die Daten des GPS-Positionierungsmoduls über MQTT melden, um mobile Erkennung, Tier- oder Gerätepositionierung und -verfolgung usw. zu realisieren.
