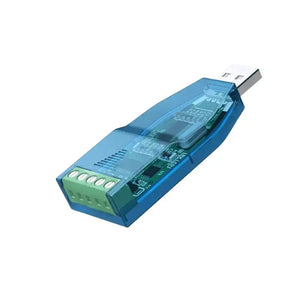

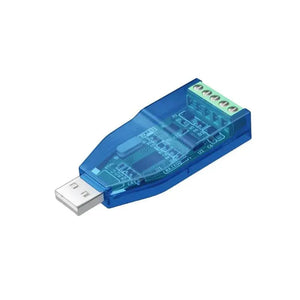

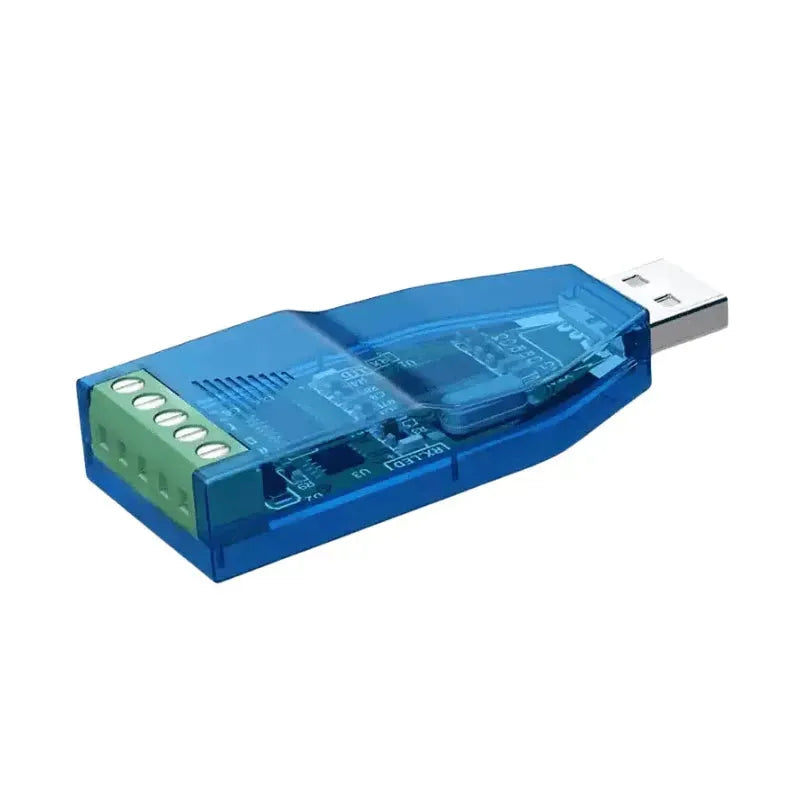

USB zu RS485/232/422 Kommunikationsmodul

Hauptmerkmale:

1. Multi-Protokoll-Unterstützung (RS485/RS232/RS422):

   Dieses Kommunikationsmodul unterstützt RS485, RS232 und RS422 Protokolle und bietet eine breite Kompatibilität mit verschiedenen industriellen Geräten. Sie können je nach Ihren spezifischen Anforderungen problemlos zwischen den Kommunikationsstandards wechseln, was es ideal für verschiedene Anwendungen und Umgebungen macht.

2. CH340-Chip für stabile Leistung:

   Das Modul wird von dem zuverlässigen CH340-Chip betrieben, der für seine hervorragende Kompatibilität und Leistung mit USB-Ports bekannt ist. Es gewährleistet eine stabile Datenübertragung, eine Hochgeschwindigkeitskommunikation und eine einfache Integration mit einer Vielzahl von Geräten, einschließlich PCs, eingebetteten Systemen und Mikrocontrollern.

3. Zwei-Wege-TV-Schutz:

   Der zweiwegige Transienten-Spannungsunterdrückung (TVS) Schutz stellt sicher, dass das Modul vor Spannungsspitzen geschützt ist, wodurch Schäden durch elektrische Überspannungen und Störungen verhindert werden. Diese Funktion erhöht die Haltbarkeit des Moduls, insbesondere in industriellen und hochgeräuschbelasteten Umgebungen.

4. Vielseitiger Anwendungsbereich:

   Ideal für den Einsatz in industrieller Automatisierung, Datenakquise, Kommunikationssystemen, eingebetteten Systemen und PLC-Steuerung kann dieses Modul mit einer Vielzahl von Geräten verbunden werden, die serielle Kommunikationsstandards verwenden. Es ist perfekt geeignet, um Maschinen zu steuern, Daten von Sensoren zu sammeln und verschiedene auf RS485/RS232/RS422 basierende Geräte in moderne Systeme zu integrieren.

5. Plug-and-Play-Design:

   Das Modul ist für eine einfache Installation mit Plug-and-Play-Funktionalität konzipiert. Es ist kompatibel mit Windows, Linux und macOS und benötigt in vielen Fällen keine zusätzlichen Treiber, was den Einrichtungsprozess vereinfacht und die benötigte Zeit für die Bereitstellung minimiert.

6. Langlebige und Industriequalität Konstruktion:

   Mit robustem Schutz gegen Spannungsspitzen und Temperaturschwankungen ist dieses Modul dafür ausgelegt, anspruchsvollen industriellen Bedingungen standzuhalten und eine langlebige sowie zuverlässige Leistung in rauen Umgebungen zu gewährleisten.

Technische Spezifikationen

• Chipset: CH340

• Unterstützte Kommunikationsstandards: RS485, RS232, RS422

• TVS-Schutz: Zwei-Wege-Schutz gegen Spannungsüberspannungen und -spitzen

• Betriebsspannung: 5V (über USB)

• Datenübertragungsrate: Bis zu 1 Mbit/s

• Connector-Typen: DB9, Anschlussblock oder Schraubklemme (je nach Modell)

• Betriebstemperaturbereich: -40 °C bis 85 °C

• Abmessungen: Kompakt und tragbar für eine einfache Integration in bestehende Systeme

Mehrfache Schutzmaßnahmen

TVS-Überspannungsschutz: Ausgestattet mit TVS-Überspannungsschutz, um Schäden an internen Chips durch inkompatible Spannungspegel zu verhindern.

Sofortiger Überspannungsschutz: Bietet Schutz vor vorübergehenden Störungen wie Blitzschlag, elektrostatischer Entladung, Überspannung und Überspannung, die durch Netzumschaltungen verursacht werden. Schutzschaltungen werden verwendet, um schädliche transiente Energie auf den Boden abzuleiten und so das Gerät wirksam vor möglichen Schäden aufgrund dieser Störungen zu schützen.

Intelligenter Kern für stabile Übertragung

Nutzt den CH340-Treiber für zuverlässige Leistung.
Unterstützt USB-zu-RS485-Halbduplex-Kommunikation und RS232-Vollduplex-Kommunikation für vielseitige Datenübertragungsanforderungen.

Verdrahtungsanweisungen

Verbindet sich direkt mit dem USB-Anschluss Ihres Computers.

USB auf RS485

USB auf RS485/232

USB auf RS485/422

Produktgröße

Anwendbare Produkte (Zur Referenz):

• POS-Geräte

• Barcode-Drucker

• Zugangskontrollsysteme

• SPS

• Scanner

• Externe Modems

• CNC-Maschinen

• SCHMUCKLOS

• Steuerkontrollmaschinen

• LED-Anzeigen

• Temperaturregelungsgeräte

• Tablets

• Programmable Controller

• Industrielle Steuerungsmaschinen

• Industrielle Instrumente

• Touchscreens

Anwendungen

1. Industrielle Automatisierung:

   Schnittstelle mit PLCs, Sensoren und Steuerungen, die eine nahtlose Kommunikation mit älterer Ausrüstung über die Standards RS232, RS485 oder RS422 ermöglicht.

2. Datenerfassung:

   Daten von Sensoren und Geräten in Umgebungen wie Fertigungsanlagen, Forschungslabors und Überwachungssystemen sammeln.

3. Integration von eingebetteten Systemen:

   Verbinden Sie eingebettete Systeme oder Mikrocontroller mit RS485, RS232 oder RS422 Geräten für die Echtzeitkommunikation.

4. Kommunikationsnetze:

   Nutzen Sie das Modul zum Aufbau oder zur Erweiterung von Kommunikationssystemen in industriellen, kommerziellen oder abgelegenen Umgebungen, in denen eine Fernkommunikation erforderlich ist.

5. Punkt-zu-Punkt- oder Mehrpunktkommunikation:

   Verbinden Sie Geräte einfach für Punkt-zu-Punkt- oder Mehrpunktkommunikation, geeignet für Anwendungen von Fabrikgeräten bis hin zu Telemetriesystemen.

Einfache Verbindung

Einfach einstecken und den Treiber installieren, um loszulegen.

Treiberinstallationsschritte:

1. Laden Sie das Treiberinstallationspaket herunter.

2. Doppelklicken Sie auf die .exe-Datei, um die Installation auszuführen.

3. Nach erfolgreicher Installation ist das Gerät betriebsbereit.

So überprüfen Sie den USB-Treiber:

1. Klicken Sie mit der rechten Maustaste auf „Arbeitsplatz“ und wählen Sie „Eigenschaften“.

2. Klicken Sie auf "Geräte-Manager."

3. Wenn der Computer eine Verbindung zum USB herstellt, wird im Geräte-Manager ein serielles USB-Gerät (COM) angezeigt.
