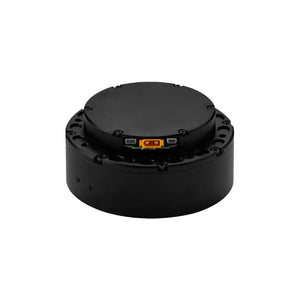

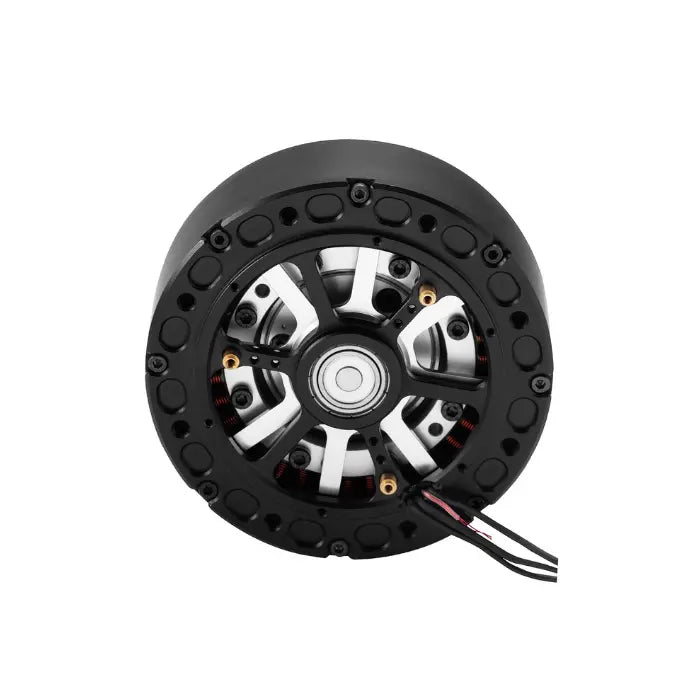

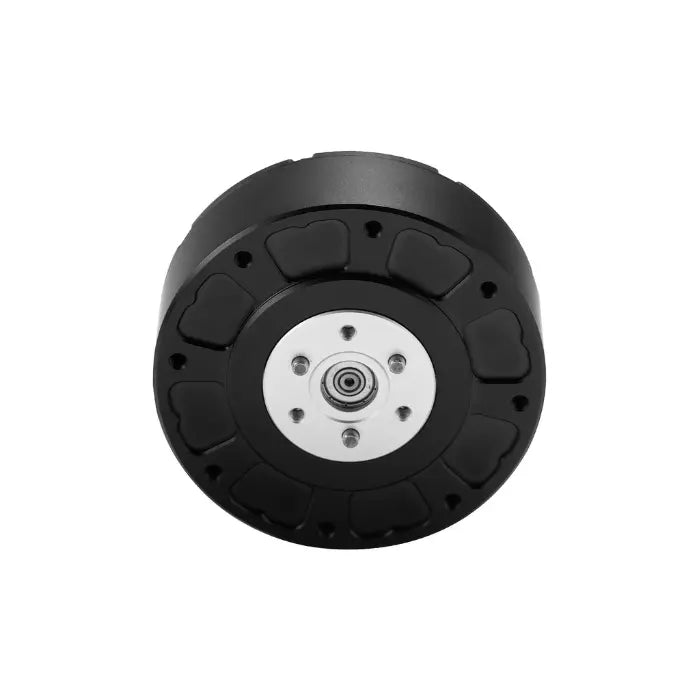

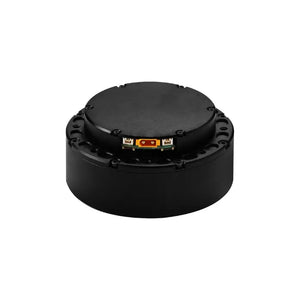

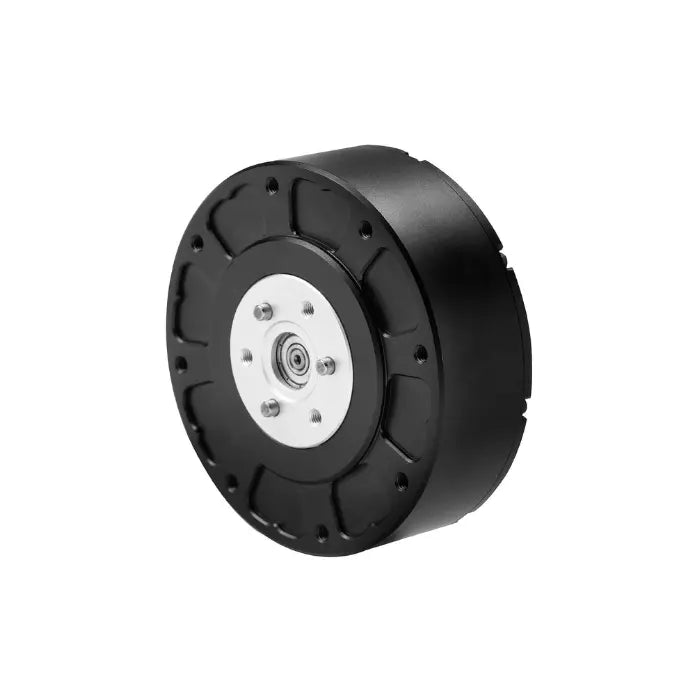

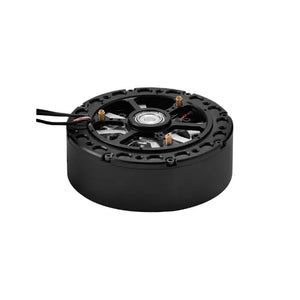

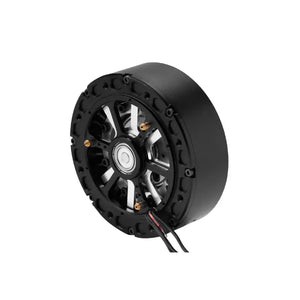

Startseite SteadyWin GIM8115-9 Drehmoment-Servomotor für Robotergelenke

SteadyWin GIM8115-9 Drehmoment-Servomotor für Robotergelenke

Artikelnummer: SW-GIM8115-9-S
Type: Y-48 Sternwicklung
Fahrer: Keine
Verkaufspreis 169,00 €
incl. VAT
zzgl. MwSt.

📦 Standort des Lagers: München, Deutschland

Vorbestellung
Visa
PayPal
Mastercard
American Express
Shop Pay
📦 Kostenloser Versand ab 50 € in Deutschland!
⏳
Vorbestellung:
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
🚀
Expressversand:
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €50.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €30.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
SteadyWin GIM8115-9 Drehmoment-Servomotor für Robotergelenke

SteadyWin GIM8115-9 Drehmoment-Servomotor für Robotergelenke

SteadyWin GIM8115‑9 Planetengetriebemotor ist eine kompakte und dennoch leistungsstarke Antriebslösung für anspruchsvolle Bewegungssteuerungen. Mit einem hochpräzisen Planetengetriebe und robusten Stahlzahnrädern liefert er hohe Drehmomente bei geringer Baugröße. Dank integrierter CAN‑Kommunikation und optionaler Encoder‑Unterstützung gewährleistet der GIM8115‑9 zuverlässige Leistung, effiziente Energienutzung und eine lange Lebensdauer unter industriellen Bedingungen.



Merkmale

  • Kompakte Bauform, hohe Leistung: Abmessungen Ø96 mm, Dauerdrehmoment bis 13,8 N·m, Stillstandsdrehmoment bis 46 N·m.
  • Breiter Spannungsbereich: Betrieb zwischen 12–48 V, kompatibel mit 24 V und 48 V Systemen.
  • Hocheffizientes Planetengetriebe: 9:1 Übersetzung, Stahlzahnräder, Rückspiel ≤15 Bogenminuten.
  • Robustheit & Schutz: Schutzart IP54, Geräuschpegel unter 60 dB, Betriebstemperatur von ‑20°C bis +80°C.
  • Präzise Steuerung: Kompatibel mit GDS810/GDM810 Treibern, 14‑Bit Encoderauflösung, CAN‑Bus Kommunikation.
  • Flexible Integration: Unterstützt kundenspezifische Bremsoptionen und sekundäre Encoder‑Konfigurationen.
  • Hohe Belastbarkeit: Axiallast bis 225 N, Radiallast bis 900 N für stabile Anwendungen.



Spezifikationen

GIM8115‑9
Wicklungstyp / ▲ Y
Treiber Modell / GDS810
Nennspannung V 24 48
Spannungsbereich V 12~48 12~48
Leistung W 190 221
Nennmoment N·m 13 13.8
Stillstandsdrehmoment N·m 40 46
Nenndrehzahl nach Getriebe U/min 100 118
Max. Drehzahl nach Getriebe U/min 129 146
Nennstrom A 7.9 4.6
Blockierstrom A 24.69 16.55
Phasenwiderstand Ω 0.28 0.98
Phaseninduktivität mH 0.26 0.55
Drehzahlkonstante U/min/V 5.38 3.04
Drehmomentkonstante N·m/A 1.62 2.78
Anzahl der Polpaare Paare 21 21
Übersetzungsverhältnis / 9:1 9:1
Getriebetyp / Planet Planet
Getriebematerial / Stahl Stahl
Getriebespiel Bogenminuten 15 15
Motorgewicht ohne Treiber g 660 660
Motorgewicht mit Treiber g 705 705
Abmessungen ohne Treiber mm Ø96*41 Ø96*41
Abmessungen mit Treiber mm Ø96*48.5 Ø96*48.5
Max. Axiallast N 225 225
Max. Radiallast N 900 900
Geräuschpegel dB <60 <60
Kommunikation / CAN CAN
Zweiter Encoder / JA JA
Schutzart / IP54 IP54
Betriebstemperatur ℃ -20~+80 -20~+80
Encoderauflösung am Treiber Bit 14 14
Separater Encoder / NEIN NEIN
Kundenspezifische Bremse / JA JA



Anwendungsbereiche

  • Robotik & Automatisierung: Optimal für Roboterarme, mobile Roboter und fahrerlose Transportsysteme mit kompakten Hochleistungsmotoren.
  • Industrielle Maschinen: Geeignet für CNC‑Anlagen, Verpackungssysteme und Fördertechnik mit hoher Präzision und Zuverlässigkeit.
  • Intelligente Mobilität: Einsatz in Elektrofahrzeugen, Servicerobotern und Transportlösungen mit leisem und effizientem Antrieb.
  • IoT & Erneuerbare Energien: Integration in Smart‑City‑Infrastruktur, Sensorplattformen und Energiesysteme mit robustem Bewegungsantrieb.
  • Landwirtschaft & Außeneinsatz: Dank IP54 Schutz und großem Temperaturbereich zuverlässig in landwirtschaftlichen Maschinen und Outdoor‑Monitoring‑Systemen.
