SteadyWin GIM3505-8 Roboter-Getriebemotor – 8:1 Untersetzungs-Planetengetriebe

SteadyWin GIM3505-8 Roboter-Getriebemotor – 8:1 Untersetzungs-Planetengetriebe

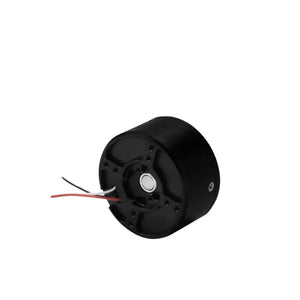

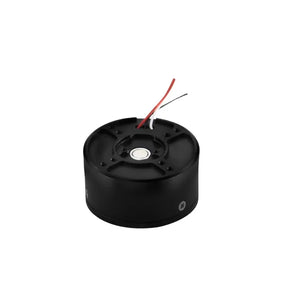

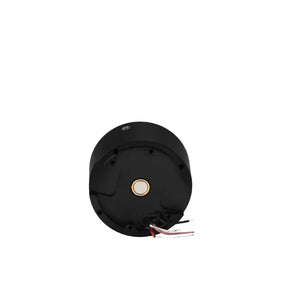

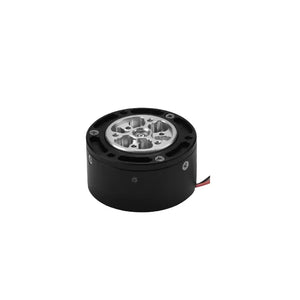

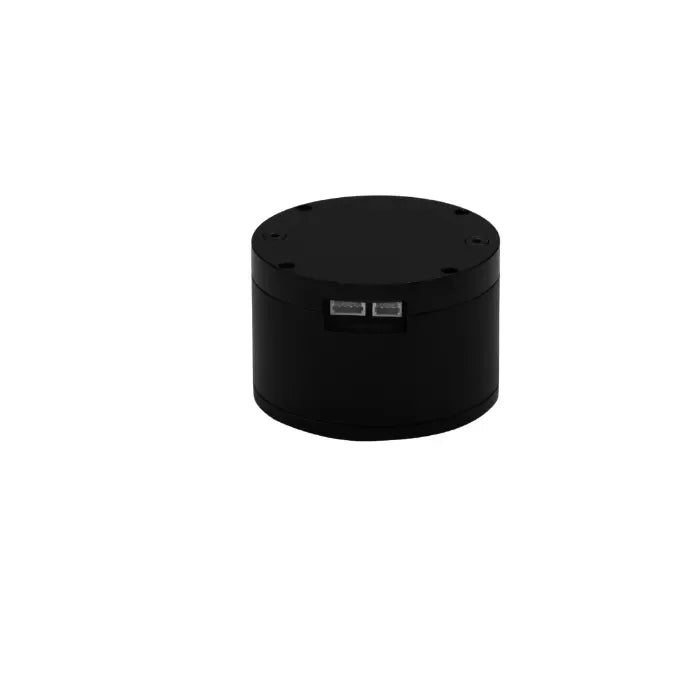

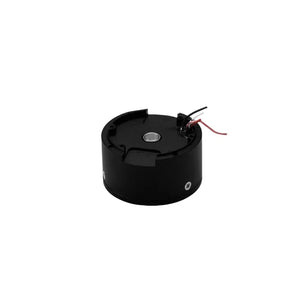

⚙️ SteadyWin GIM3505-8 – Kompakte Leistung für präzise Robotik

Der SteadyWin GIM3505-8 ist ein hocheffizienter Planetengetriebeschrittmotor, der für Robotik, Automatisierung und eingebettete Bewegungssteuerung entwickelt wurde. Mit 24V Eingang, 29W Ausgang und einem integrierten 8:1 Untersetzungsgetriebe liefert er stabiles Drehmoment und präzise Positionierung in einem kompakten Ø43 mm Formfaktor 🌀.

🔌 Optionale Treibermodule und 14-Bit-Magnetencoder ermöglichen geschlossene CAN-Bus-Regelung und machen ihn ideal für industrielle Anwendungen wie kollaborative Roboter, Exoskelette und mobile Plattformen.

Egal, ob Sie einen intelligenten Aktuator oder ein mehrachsiges Robotergelenk bauen, der GIM3505-8 bietet die Zuverlässigkeit und Reaktionsfähigkeit, die Sie benötigen – ohne Kompromisse bei Größe oder Effizienz 💡.

🌟 Hauptmerkmale

  • 📦 Kompakt & kraftvoll Nur Ø43×30 mm groß und mit nur 97 g Gewicht ist dieser Motor maßgeschneidert für Mikrorobotik, tragbare Exoskelette und platzbeschränkte Automatisierungssysteme.

  • 💪 Hohe Drehmomentleistung Liefert ein Nennmoment von 0,65 N·m und ein Haltemoment von bis zu 1,27 N·m, was eine stabile und reaktionsschnelle Leistung auch unter anspruchsvollen Lasten gewährleistet.

  • 🧠 Integrierter Treiber Ausgestattet mit einer eingebauten GDS34-Treiberplatine, die CAN-Bus-Kommunikation für eine reibungslose Echtzeitsteuerung in Industrie- und Robotikanwendungen unterstützt.

  • 🎯 Präzisionsencoder Verfügt über einen integrierten 14-Bit-Magnetencoder mit Optionen für externe Encoder-Integration und eine anpassbare Bremse – ideal für geschlossene Regelkreise.

  • 🛡️ Für raue Bedingungen gebaut Bewertet mit IP54 für Staub- und Spritzwasserschutz und arbeitet zuverlässig über einen weiten Temperaturbereich von –20°C bis +80°C – bereit für den Feldeinsatz.



📊 Spezifikationen

Funktion Einheit Wert
Modell GIM3505-8
Wicklungsmethode Δ / Y (aufgelistet)
Wicklungsmethode (ausgewählt) Y
Modell der Treiberplatine GDZ34
Nennspannung V 24
Spannungsbereich V 12–40
Nennleistung B 37
Nenndrehmoment N·m 0.67
Spitzendrehmoment (Stillstandsdrehmoment) N·m 1.79
Nenn-Geschwindigkeit nach Reduzierung U/min 230
Maximale Geschwindigkeit nach Reduzierung U/min 400
Nennstrom Ein 1.53
Spitzenstrom (Stillstandsstrom) Ein 3.99
Phasen-zu-Phase Widerstand Ω 5.47
Phasen-zu-Phase Induktivität mH 0.48
Geschwindigkeitskonstante U/min/V 16.67
Drehmomentkonstante N·m/A 0.44
Anzahl der Polpaare Paare 11
Übersetzungsverhältnis 8:1
Getriebetyp Planetengetriebe
Material des Untersetzungsgetriebes ALU
Spiel des Untersetzungsgetriebes Bogenminuten 15
Motorgewicht ohne Antrieb g 84
Motorgewicht mit Antrieb g 97
Größe ohne Antrieb mm Ø43 × 23.6
Größe mit Antrieb mm Ø43 × 30
Maximale axiale Belastung N 75
Maximale radiale Belastung N 300
Geräusch dB <60
Kommunikation CAN & RS-485
Zweiter Encoder (der zweite Encoder an der Abtriebswelle) NEIN
Schutzart (Motorschutzart) IP54
Arbeitstemperatur °C -20 bis +80
Auflösung des Encoders am Treiber Bit 14 Bit
Kann separaten Encoder unterstützen oder nicht JA
Kann kundenspezifische Bremsen unterstützen JA



🚀Anwendungen

  • 🤖 Robotische Gelenkmodule

  • 🦿 Exoskelett-Aktuatoren

  • 🎥 Gimbal-Stabilisatoren

  • 🚁 Antriebssysteme für UAV

  • 🏭 Industrieautomation



🔧 Übersicht der Versionskompatibilität

Funktion V1.0 V1.1
Encoder-Typ AS5047P (externer magnetischer Encoder) MT6816 / MA7XX (integrierter Encoder)
Treiberkompatibilität ❌ Nicht kompatibel mit GDS/GDZ-Treibern ✅ Kompatibel mit GDS34 / GDZ34
Kommunikationsprotokoll Nur SPI CAN / RS-485
Integrationsstufe Nur Encoder, kein Onboard-Treiber Integrierter Treiber + Encoder
Unterstützung für zweiten Encoder ❌ Nicht unterstützt ✅ Unterstützt (über GDZ-Treiber mit MA7XX-Eingang)
Anwendungsfokus Kundenspezifische Steuerungssysteme, MCU-Integration Plug-and-Play-Bewegungssteuerung, industrielle Nutzung
