Seeed Studio XIAO ESP32C3 RISC-V Wi-Fi BLE 5.0 Batterieaufladung unterstützt
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
⚠️ Hinweis: Aufgrund von Feiertagen im Lager China verzögert sich die Wiederaufstockung derzeit um 1-2 Wochen. Wir bitten um Ihre Geduld.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Seeed Studio XIAO ESP32C3 ist ein IoT-Mini-Entwicklungsboard basierend auf dem Espressif ESP32-C3 WiFi/Bluetooth Dual-Mode-Chip, ausgestattet mit einer 32-Bit RISC-V CPU, die durch ihre effiziente Architektur eine leistungsstarke Rechenleistung bietet. Es verfügt über hervorragende Funkfrequenzeigenschaften und unterstützt IEEE 802.11 b/g/n WiFi sowie Bluetooth 5 (BLE)-Protokolle. Dieses Board wird mit einer externen Antenne geliefert, um die Signalstärke für Ihre drahtlosen Anwendungen zu erhöhen. Es hat außerdem ein kleines und elegantes Formfaktor kombiniert mit einem einseitigen oberflächenmontierbaren Design. Es ist mit reichhaltigen Schnittstellen ausgestattet und verfügt über 11 digitale I/O, die als PWM-Pins verwendet werden können, sowie 3 analoge I/O, die als ADC-Pins genutzt werden können. Es unterstützt vier serielle Schnittstellen wie UART, I2C und SPI. Auf dem Board befinden sich außerdem ein kleiner Reset-Knopf und ein Bootloader-Modus-Knopf.
Merkmale
- Leistungsstarke CPU: ESP32-C3, 32-Bit RISC-V Single-Core-Prozessor mit bis zu 160 MHz
- Vollständiges Wi-Fi-Subsystem: Entspricht dem IEEE 802.11b/g/n-Protokoll und unterstützt Station-Modus, SoftAP-Modus, SoftAP + Station-Modus und Promiskuitätsmodus
- Bluetooth LE-Subsystem: Unterstützt Funktionen von Bluetooth 5 und Bluetooth Mesh
- Ultra-Niedriger Stromverbrauch: Tiefschlaf-Stromverbrauch beträgt ca. 43μA

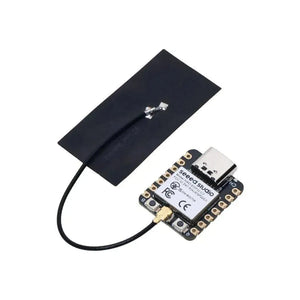

- Bessere RF-Leistung: Externe RF-Antenne enthalten
- Batterieladechip: Unterstützt Lithiumbatterie-Lade- und Entladungsmanagement
- Reiche On-Chip-Ressourcen: 400KB SRAM und 4MB Onboard-Flash-Speicher

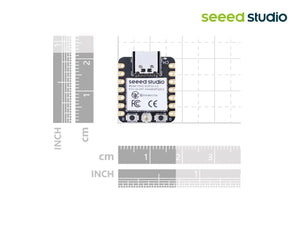

- Ultra-kleine Größe: So klein wie ein Daumen (21x17,8mm), klassischer XIAO-Formfaktor für Wearables und kleine Projekte
- Zuverlässige Sicherheitsfunktionen: Kryptographische Hardwarebeschleuniger, die AES-128/256, Hash, RSA, HMAC, digitale Signatur und Secure Boot unterstützen
- Reiche Schnittstellen: 1x I2C, 1x SPI, 2x UART, 11x GPIO (PWM), 4x ADC, 1x JTAG Bonding Pad Schnittstelle
- Einseitige Bauteile, Oberflächenmontage-Design
Spezifikation
|
Parameter |
Beschreibung |
|
Prozessor |
ESP32-C3 SoC |
|
RISC-V Single-Core 32-Bit Chip-Prozessor mit einer Vier-Stufen-Pipeline, der mit bis zu 160 MHz arbeitet |
|
|
Drahtlos |
Vollständiges 2,4 GHz Wi-Fi-Subsystem |
|
Bluetooth 5.0 / Bluetooth Mesh |
|
|
On-Chip-Speicher |
400KB SRAM & 4MB Flash |
|
Schnittstelle |
1x UART, 1x IIC, 1x SPI, 11x GPIO (PWM), 4x ADC |
|
1x Reset-Knopf, 1x Boot-Knopf |
|
|
Abmessungen |
21 x 17,5 mm |
|
Stromversorgung |
Betriebsspannung der Schaltung: 3,3V@200mA |
|
Ladestrom: 350mA/100mA |
|
|
Eingangsspannung (VIN): 5V |
|
|
Stromverbrauch im Tiefschlaf |
Tiefschlaf-Modell: >44 μA |
|
Stromverbrauch bei aktiviertem Wi-Fi |
Aktiv-Modell: <75 mA |
|
Modem-Schlaf-Modell: <25 mA |
|
|
Leicht-Schlaf-Modell: <4 mA |
|
|
Stromverbrauch bei aktiviertem BLE |
Modem-Schlaf-Modell: <27 mA |
|
Leicht-Schlaf-Modell: <10 mA |
|
|
Arbeitstemperatur |
-40°C ~ 85°C |
| Artikel | Seeed Studio XIAO ESP32C3 | Seeeduino XIAO | Seeed XIAO RP2040 | Seeed XIAO nRF52840 | Seeed XIAO nRF52840 Sense |
|---|---|---|---|---|---|
| Prozessor | ESP32-C3 32-Bit RISC-V @160MHz | SAMD21 M0+@48MHz | RP2040 Dual-Core M0+@133Mhz | nRF52840 M4F@64MHz | nRF52840 M4F@64MHz |
| Drahtlose Konnektivität | WiFi und Bluetooth 5 (BLE) | N/A | N/A | Bluetooth 5.0/BLE/NFC | Bluetooth 5.0/BLE/NFC |
| Speicher | 400KB SRAM, 4MB Onboard-Flash | 32KB SRAM 256KB FLASH | 264KB SRAM 2MB Onboard-Flash | 256KB RAM, 1MB Flash 2MB Onboard-Flash | 256KB RAM, 1MB Flash 2MB Onboard-Flash |
| Eingebaute Sensoren | N/A | N/A | N/A | N/A | 6 DOF IMU (LSM6DS3TR-C), PDM Mikrofon |
| Schnittstellen | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI | I2C/UART/SPI |
| PWM/Analog-Pins | 11/4 | 11/11 | 11/4 | 11/6 | 11/6 |
| Onboard-Tasten | Reset-/Boot-Knopf | N/A | Reset-/Boot-Knopf | Reset-Knopf | Reset-Knopf |
| Onboard-LEDs | Lade-LED | N/A | Vollfarb-RGB/ 3-in-1 LED | 3-in-1 LED/ Lade-LED | 3-in-1 LED/ Lade-LED |
| Batterieladechip | ETA4054S2F | N/A | N/A | BQ25101 | BQ25101 |
| Programmiersprachen | Arduino/ MicroPython | Arduino/ CircuitPython | Arduino/ MicroPython/ CircuitPython | ||
Das XIAO SoM Benutzerhandbuch stellt alle Hardware- und Softwarematerialien von XIAO als Open Source bereit und bietet professionelle Produktdesign-Richtlinien, um Ihnen zu helfen, Ideen schnell umzusetzen, das Produktdesign zu optimieren und eine nahtlose Erfahrung von der Modulauswahl bis zur Massenproduktion zu gewährleisten. Weitere Informationen finden Sie hier .

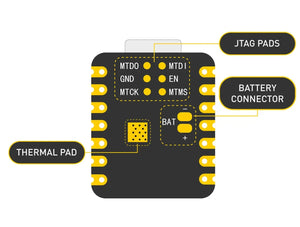

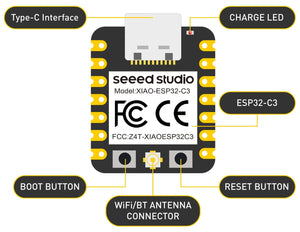

Hardware-Übersicht

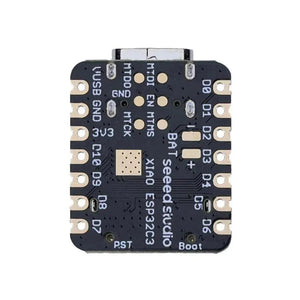

Pinbelegung
Anwendung
- Internet der Dinge
- Wearable Geräte
- Gesundheitsüberwachung
- Bildung
- Niedrigenergie-(LP) Netzwerke
- Schnelle Prototypenerstellung
Dokumente
Hinweis
Das XIAO SoM Benutzerhandbuch stellt alle Hardware- und Softwarematerialien von XIAO als Open Source bereit und bietet professionelle Produktdesign-Richtlinien, um Ihnen zu helfen, Ideen schnell umzusetzen, das Produktdesign zu optimieren und eine nahtlose Erfahrung von der Modulauswahl bis zur Massenproduktion zu gewährleisten. Weitere Informationen finden Sie hier.
Teileliste
|
Seeed Studio XIAO ESP32C3 |
x1 |
|
Antenne |
x1 |
|
7-Pin-Header |
x2 |
