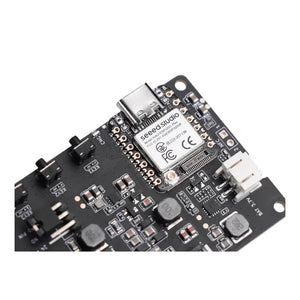

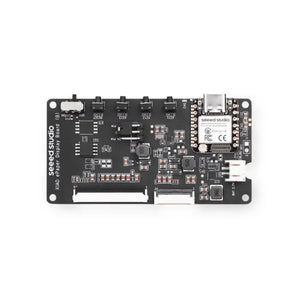

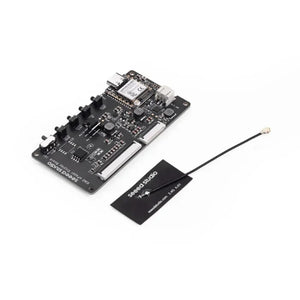

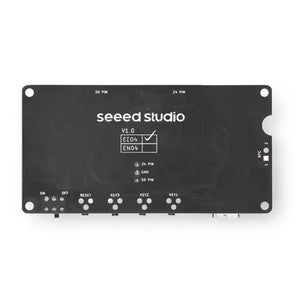

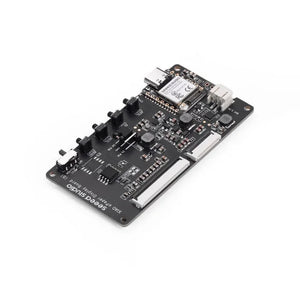

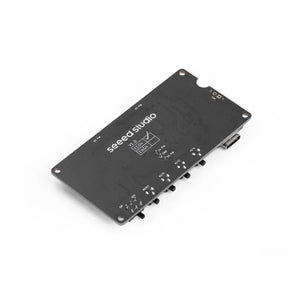

Seeed Studio XIAO ePaper Display Board EE04 von XIAO ESP32-S3 Plus
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Seeed Studio XIAO ePaper Display Board EE04 von XIAO ESP32-S3 Plus
🖥️ Angetrieben von XIAO ESP32-S3 Plus, das Seeed Studio XIAO ePaper Display Board EE04 unterstützt sowohl 24-Pin- als auch 50-Pin-ePaper-Displays 📑. Es verfügt über einen JST 2,0 mm Batterieanschluss mit Netzschalter 🔋, integrierten Lade-IC ⚡ und ist mit einer Reset- und drei Benutzertasten 🎛️ ausgestattet. Ideal für stromsparende ePaper-Projekte wie digitale Beschilderung, elektronische Etiketten und tragbare Informationsanzeigen 📘. Für nahtlose Integration durch XIAO ESP32-S3 Plus konzipiert, ist dieses Board ideal für kompakte und energieeffiziente Display-Lösungen.
📌 Funktion
- ⚡ Angetrieben von XIAO ESP32-S3 Plus:Funktioniert sofort nach Anschluss an ein kompatibles ePaper-Display.
- 🖼️ Vielseitige Display-Unterstützung: Kompatibel mit einer Vielzahl von ePaper-Bildschirmen, unterstützt sowohl 24-Pin- als auch 50-Pin-Schnittstellen mit einfachem Umschalten über Jumperkappen.
- 🔋 BAT-Anschluss mit Schalter: Bietet einfachen Batterieverschluss und integriert einen Schalter, der effizientes Energiemanagement und Energieeinsparungen ermöglicht.
- 🎛️ Benutzerfreundliche Tasten: Enthält 1 Reset-Taste und 3 benutzerprogrammierbare Tasten, die Flexibilität für Projektbeschleunigung und anpassbare Funktionen bieten.
|
Produkt |
ePaper-Display-Board EE04 |
||
|
Prozessor |
XIAO ESP32-S3 Plus |
XIAO Serie |
XIAO Serie |
|
Kompatible ePaper Displays |
24 Pin ePaper 50 Pin ePaper |
24 Pin ePaper |
24 Pin ePaper |
|
ePaper Anschluss |
FPC 24 Pin, 0,5 mm FPC 50 Pin, 0,5 mm |
FPC 24 Pin 0,5 mm |
FPC 24 Pin 0,5 mm |
|
Batterieanschluss |
JST 2,0 mm |
/ |
JST 2,0 mm |
|
Schalter |
Batterie Ein/Aus |
/ |
Batterie Ein/Aus |
|
Knopf |
1x Reset-Taste 3x Benutzertaste |
/ |
/ |
|
Erweiterungs-IO-Port |
/ |
Anschluss anderer Controller |
Anschluss zusätzlicher Sensoren |
📐 Spezifikation
|
📌 Parameter |
📄 Beschreibung |
|
Prozessor |
|
|
ePaper Anschluss |
FPC 24 Pin 0,5 mm 📎 FPC 50 Pin 0,5mm |
|
Batterieanschluss |
JST 2.0mm 🔋 |
|
Schalter |
Batterie Ein/Aus 🔘 |
|
Stromversorgung |
- 3,7V Li-Batterie - USB Typ-C ⚡ |
|
Knopf |
- 1x Reset-Taste - 3x Benutzertaste 🎛️ |
🧭 Hardware-Übersicht

- 📶 NFC-Antennenpins gelten nicht für dieses Board.
| HSCODE | 8543909000 |
| USHSCODE | 8543903500 |
| UPC | — |
| EUHSCODE | 8543709099 |
| Ursprungsland | CHINA 🌏 |
📋 Teileliste
| XIAO ePaper Display Board EE04 | × 1 ✅ |
