Seeed Studio TRMNL 7,5" (OG) DIY Kit
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
Seeed Studio TRMNL 7,5" (OG) DIY Kit
Das TRMNL 7.5" (OG) DIY Kit ist eine Open-Source-Hardwarelösung für Maker, Entwickler und Smart-Home-Enthusiasten, die ihr eigenes individuelles e‑Ink Dashboard von Grund auf bauen möchten. Mit einem 7,5‑Zoll hochauflösenden e‑Ink Display, dem XIAO ESP32-S3 Plus Dev Board und voller Kompatibilität mit Home Assistant und der Arduino IDE ermöglicht dieses Kit die Visualisierung von Daten, die Integration von über 375 Plugins und die Gestaltung von Dashboards ganz ohne Programmierung. Dank energieeffizientem Design, langer Batterielaufzeit und Open-Source-Gehäuseoptionen vereint das TRMNL DIY Kit Flexibilität, Funktionalität und Kreativität – die perfekte Plattform für private und kommerzielle Anwendungen.
Hinweis:
- Dieses Open-Source-Kit wird ohne Gehäuse geliefert. Abbildungen mit Gehäusen dienen nur als Demo.
- Das TRMNL 7.5" (OG) DIY Kit erfordert eine TRMNL BYOD-Lizenz (50 USD), um über 300 sofort nutzbare Plugins freizuschalten. Lizenz hier erwerben.
✨ Funktionen
🔗 Kompatibel mit TRMNL (Zugang erforderlich)
Dieses Kit ist die offizielle TRMNL BYOD-Lösung und ermöglicht den Bau des TRMNL 7.5" OG Geräts von Grund auf. Mit BYOD-Zugang können über 375+ Plugins genutzt und aus 8 Layouts gewählt werden, um Dashboards für den Alltag oder kommerzielle Zwecke zu erstellen – ganz ohne Programmierung. Beispiele sind Kalender-, Shopify- und GitHub-Integrationen.
🖥️ 7,5" e‑Ink Display für dein individuelles Dashboard
Dieses Kit enthält ein 7,5" monochromes e‑Ink Display (800×480 Auflösung), das Sensordaten, Wetter und Kalender auf einen Blick anzeigen kann. Das blendfreie Design sorgt für gute Lesbarkeit bei jedem Licht und reduziert die Augenbelastung.
🔋 Energieeffizientes Design
Angetrieben von einem 3,7V 2000mAh wiederaufladbaren Li-Ionen-Akku kann das Kit bis zu 3 Monate im Deep-Sleep-Modus (6-Stunden-Aktualisierung) betrieben werden.
🏠 Kompatibilität mit Home Assistant & Arduino IDE
Beinhaltet ein XIAO ESP32-S3 Plus basiertes ePaper Dev Board, vollständig kompatibel mit ESPHome für die Integration in Home Assistant. Als Open-Source-Kit unterstützt es auch die Arduino IDE, sodass Entwickler individuelle Dashboards mit Arduino C erstellen können.
📦 Open-Source-Gehäuse
Das Kit enthält kein Gehäuse, aber wir stellen drei Open-Source-Designs auf Printables, Thingiverse und Maker World bereit. Diese Designs kombinieren Ästhetik und Funktionalität, um dein Projekt zu verbessern.
📊 Spezifikationen
🧩 Treiberplatinen‑Spezifikation
| Parameter | Beschreibung |
|---|---|
| MCU | XIAO ePaper Display Dev Board mit integriertem XIAO ESP32‑S3 Plus |
| Display | 7,5‑Zoll Monochromes ePaper Display |
| Auflösung | 800 × 480 |
| Betriebsspannung | 3,3V bis 5V |
| Batterie | 2000mAh wiederaufladbare Li‑Ion Batterie (bis zu 3 Monate Laufzeit im Deep‑Sleep‑Modus mit 6‑Stunden‑Aktualisierung) |
| Betriebstemperatur | -40°C bis 85°C |
| Gehäuse | Nicht enthalten. Open‑Source Designs verfügbar auf Printables und Thingiverse für individuelle Anpassungen. |
🖼️ Hardware‑Übersicht
📒 Änderungsprotokoll
21.11.2025 — Upgrade des PMIC von ETA6003 auf SY6974B.
📑 Dokumente
📜 Zertifizierung
| HSCODE | 8543709990 |
| USHSCODE | 8524119000 |
| UPC | |
| EUHSCODE | 8543709099 |
| COO | CHINA |

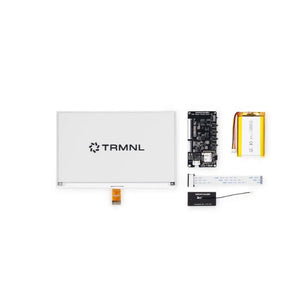

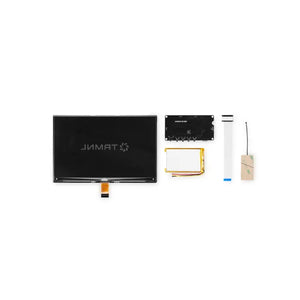

📦 Teileliste
| XIAO ePaper Display Dev Board mit integriertem XIAO ESP32‑S3 Plus | 1 |
| 7,5‑Zoll Monochromes ePaper Display (800×480 Pixel) | 1 |
| FPC Verlängerungskabel (10 cm) | 1 |
| FPC Stecker | 1 |
| 2000mAh wiederaufladbare Li‑Ion Batterie | 1 |
