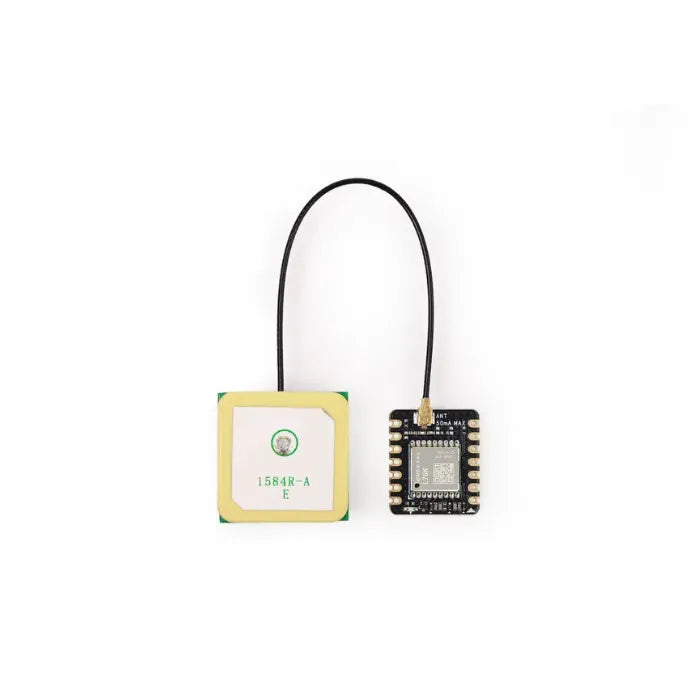

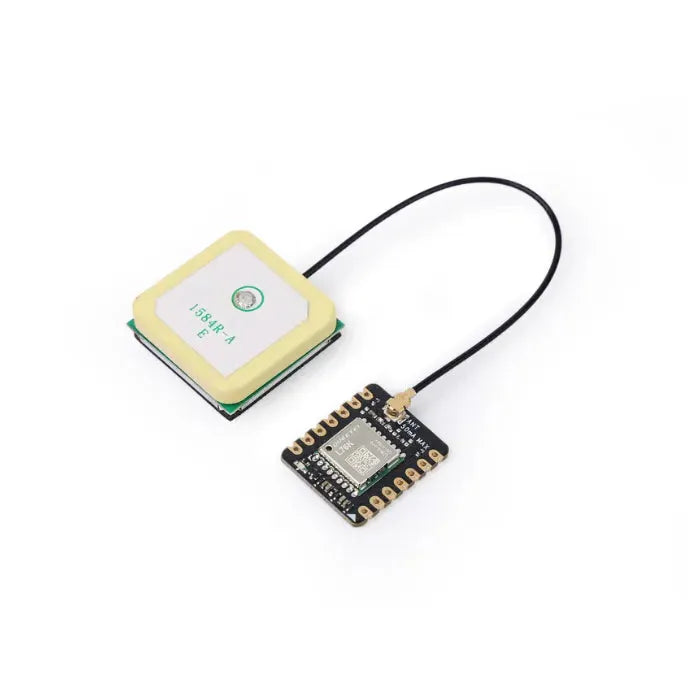

Seeed Studio L76K GNSS-Modul für XIAO zur Asset-Verfolgung
Das L76K GNSS-Modul bietet globale Positionsbestimmung über GPS, BeiDou, GLONASS und QZSS. Entwickelt für die Seeed Studio XIAO-Serie Modul Mit kompakter Bauform und niedrigem Stromverbrauch ist es perfekt für Asset-Tracking und Robotik.
Funktion
- Verbesserter Empfang: Integrierter rauscharmer Verstärker und Oberflächenwellenfilter für verbesserte Empfindlichkeit und Rauschunterdrückung
- Hohe Präzision:32/72 Kanäle, -162dBm Tracking, -160dBm Re-Akquisitions-Empfindlichkeit
- Energieeffizienz: 41mA Tracking/Erfassung, 360µA Standby
- Multi-GNSS-Systeme: Angetrieben von Quectel L76K, unterstützt GPS, BeiDou, GLONASS und QZSS
- Keramikantenne: Verbesserter Signalempfang, überlegen gegenüber herkömmlichen Antennen.

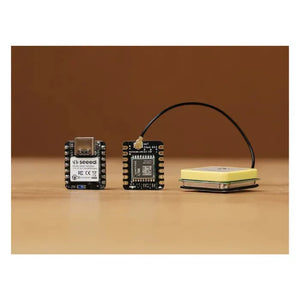

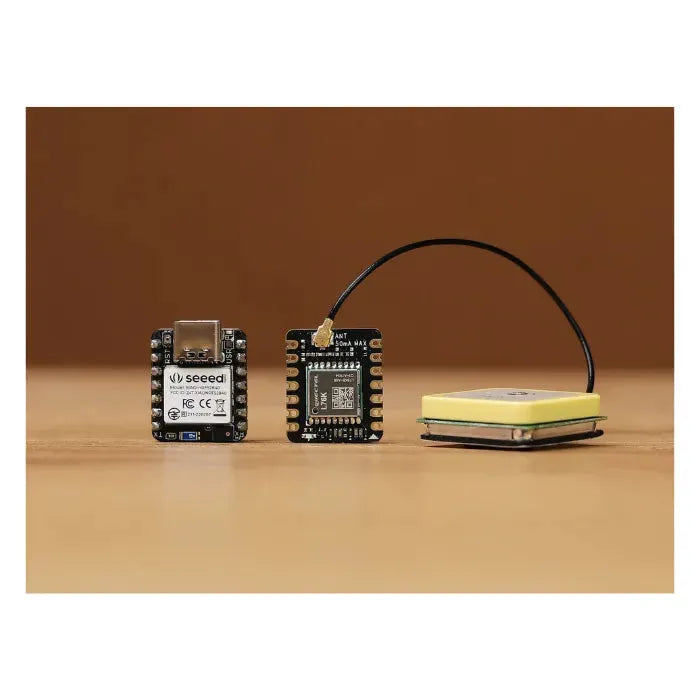

Suchen Sie ein einfach zu verwendendes GPS-Modul für Ihre XIAO-Projekte? Das L76K GNSS-Modul ist Ihre Antwort. Das speziell für SeeedStudio XIAO entwickelte L76K GNSS-Modul ist ein vielseitiger und effizienter Multi-GNSS-Empfänger. Kompatibel mit allen XIAO-Entwicklungsboards bietet es umfassende Unterstützung für verschiedene Satellitensysteme, darunter GPS, BeiDou, GLONASS und QZSS. Dieses Modul ermöglicht sowohl kombinierte Multi-System- als auch unabhängige Einzelsystem-Positionsbestimmung und sorgt so für Flexibilität und Präzision in verschiedenen Anwendungen.
Mit AGNSS-Funktionalität verbessert, verfügt das Modul über einen integrierten rauscharmen Verstärker und einen Oberflächenwellenfilter, die eine schnelle und präzise Positionsbestimmung ermöglichen. Es ist mit einer leistungsstarken aktiven GNSS-Antenne ausgestattet, die für GPS L1 C/A, BeiDou B1 und GLONASS L1 Frequenzen optimiert ist und eine breite Abdeckung sowie zuverlässigen Signalempfang gewährleistet.
Zusätzlich verfügt das Modul über eine kleine, hellgrüne LED, die eine visuelle Bestätigung des 1PPS (ein Puls pro Sekunde) Ausgangs liefert, wenn eine Positionsbestimmung erfolgt ist, was die Fehlersuche vereinfacht und die Benutzererfahrung verbessert.
Spezifikation
|
Artikel |
Details |
|
GNSS-Bänder |
GPS L1 C/A: 1575.42MHz GLONASS L1: 1602MHz BeiDou B1: 1561.098MHz |
|
Kanäle |
32 Tracking-Kanäle / 72 Erfassungs-Kanäle |
|
TTFF (Time To First Fix) |
Cold Starts: 30s (ohne AGNSS), 5,5s (mit GNSS) Hot Starts: 5,5s (ohne AGNSS), 2s (mit AGNSS) |
|
Empfindlichkeit |
Auto-Erfassung: -148dBm Verfolgung: -162dBm Wiedererfassung: -160dBm |
|
Genauigkeit |
Position: 2,0m CEP Geschwindigkeit: 0,1m/s Beschleunigung: 0,1m/s² Timing: 30ns |
|
UART-Schnittstelle |
Baudrate: 9600~115200bps (9600bps Standard) Aktualisierungsrate: 1Hz (Standard), 5Hz (Max.) Protokoll: NMEA 0183, CASIC proprietäres Protokoll |
|
Antenne |
Typ: Aktive Antenne Betriebsfrequenz: 1559–1606MHz Koaxialkabel: RF1.13 Länge=10cm Kabelanschluss: U.FL Stecker RA |
|
Stromverbrauch (mit aktiver Antenne) |
Automatische Erfassung: 41mA Verfolgung: 41mA Standby: 360uA |
|
Abmessungen |
18mm x 21mm |
Hardwareübersicht
Änderungsprotokoll
2024/12/6, RST-Pin von D10 auf D2 geändert.
2025/3/31, Entfernen der Fix-Status-Anzeige
Anwendung
- GPS-Navigation
- GPS-Tracker
- Intelligente Stadt
- Logistik- und Frachtmanagement

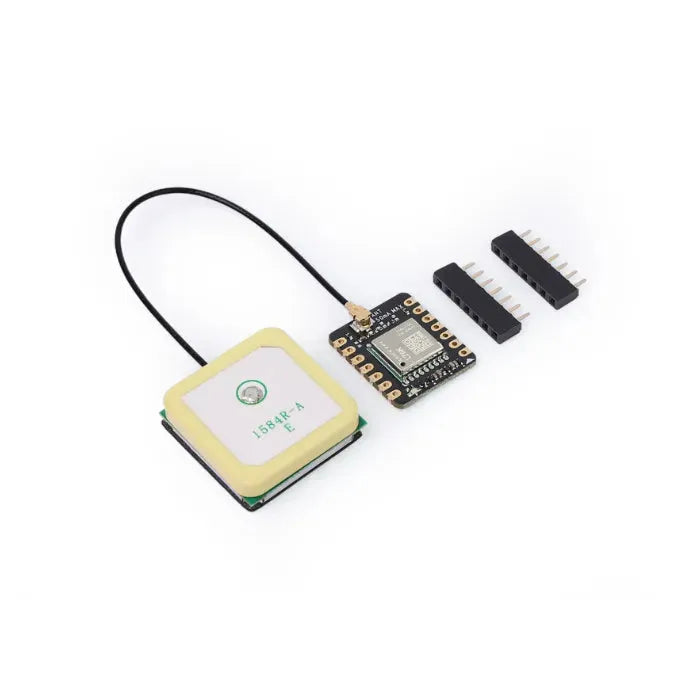

Teileliste
|
L76K GNSS Modul |
x1 |
|
Aktive Antenne mit iPex-Anschluss |
x1 |
|
7-poliger Buchsenleiste 2,54mm |
x2 |
