SC7A20H 3-Achsen-Beschleunigungs- und Neigungswinkelsensor-Modul

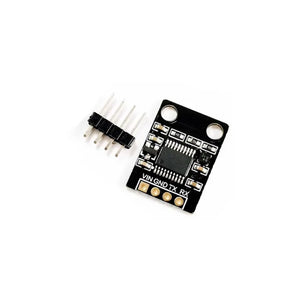

SC7A20H ist ein kostengünstiges Neigungswinkelmessmodul, das ein MCU und integrierte Kernalgorithmen enthält. Es wählt einen dreiachsigen Gravitationsbeschleunigungssensor für die grundlegende Datenerfassung und ein ultra-niedriges Leistungsaufnahme-MCU für die Datenverarbeitung aus. Das Produkt gibt Winkelwerte aus. Benutzer benötigen keine sekundäre Entwicklung und können Datenkalibrierung und Auswahl über Befehle erreichen.

Produktparameter

Modul-Netzteil: 3 - 6V (Max)
Modulausgangswinkelbereich: 0 - 180°

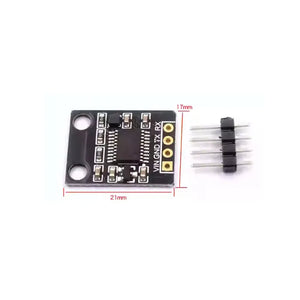

Verdrahtungsmethoden

Verbinden Sie sich mit dem Computer über ein serielles Port-Tool. Die Ausgabedaten können während des seriellen Port-Debuggings direkt angezeigt werden, und die Steuerung kann durch Befehle erreicht werden.
Es kann in Produkte integriert, direkt mit dem MCU-Seriellen Port verbunden und die Datenlesekontrolle kann durch Programmierung erreicht werden.
Für die oben genannten beiden Methoden ist auf die Verdrahtungsmethoden von TX und RX zu achten, und sie müssen die Masse teilen.

Die Einführung in das Modulbefehl lautet wie folgt:

Senden Sie das Zeichen "on", um den Ausgangs-Seriellen Port zu öffnen.
Senden Sie das Zeichen "off", um den Ausgangs-Seriellen Port zu schließen.
Sende das Zeichen "x" nur an den x-Seriellen Port.
Das Gleiche gilt für die Ausgabe von y und z.
Senden Sie das Zeichen "null", um die aktuelle Position über den seriellen Port auf 0 zurückzusetzen.
Hinweis: Die Konfiguration des seriellen Ports ist wie folgt:
Baudrate: 9600
8 Datenbits
1 Stoppbit
Kein Paritätsbit

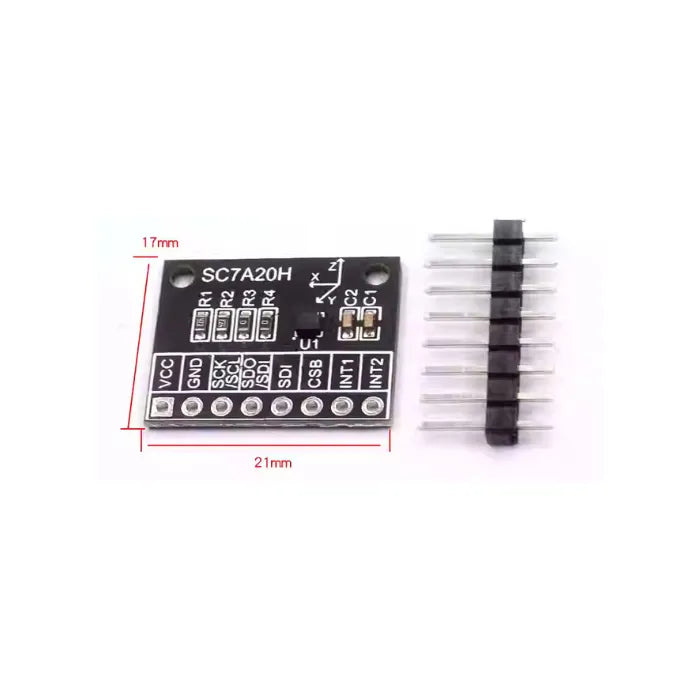

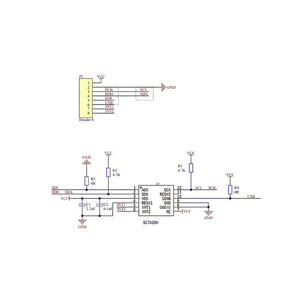

SC7A20H ist ein hochpräziser digitaler Dreiachsen-Beschleunigungssensorchip mit reichhaltigeren integrierten Funktionen, geringerem Stromverbrauch, kleinerer Größe und genaueren Messungen. Der SC7-Chip kommuniziert mit dem MCU über die I2C/SPI-Schnittstelle, und die Beschleunigungsmessdaten können in einer Interrupt- oder Abfrageweise abgerufen werden. Die INT1- und INT2-Interrupt-Pins bieten eine Vielzahl von intern selbst-erkannten Interrupt-Signalen, die für verschiedene Bewegungserkennungsszenarien geeignet sind.

Die Interruptquellen umfassen 6D/4D Richtungsdetektions-Interruptsignale, Freifall-Detektions-Interruptsignale, Schlaf- und Weck-Detektions-Interruptsignale sowie Interruptsignale für Einzel- und Doppelklicks. Der Chip verfügt über ein integriertes hochpräzises Kalibriermodul, um die Offset- und Verstärkungsfehler des Sensors genau auszugleichen. Es gibt vier einstellbare Vollbereichs-Messbereiche von ±2G, ±4G, ±8G und ±16G, die flexibel die externe Beschleunigung messen können, und die Ausgabedatenrate kann zwischen 1,56 Hz und 4,434 kHz ausgewählt werden.

Die integrierte Selbsttestfunktion des Chips ermöglicht es dem Kundensystem, die Systemfunktionen während der Tests zu erkennen, wodurch die Notwendigkeit für komplexe Drehteller-Tests entfällt.

Produktmerkmale

Breiter Spannungsbereich: 1,71V - 3,6V
1,8V - kompatible digitale I/O-Ports
Stromverbrauch so niedrig wie 0,5 μA@1,8V@1,56Hz im Energiesparmodus
Dynamischer Vollbereich von ±2G/±4G/±8G/±16G
12-Bit-Datenausgabe
I2C/SPI digitale Ausgangsschnittstelle
6D/4D Richtungsdetektion
Kostenlos - Sturzerkennung
Einzelklick-, Mehrfachklickerkennung und Bewegungserkennung
Programmable Interrupt-Generierungsschaltung
Eingebettete Selbsttestfunktion
Eingebetteter FIFO
10000g hohe Schlagfestigkeit
