RS-485 RS485 Breakout-Board für Seeed Studio XIAO Entwicklungsboards

RS-485 RS485 Breakout-Board für Seeed Studio XIAO Entwicklungsboards

5,95 €

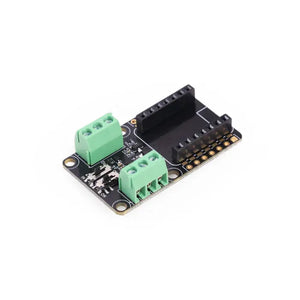

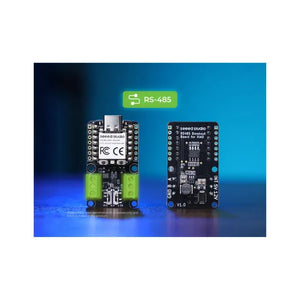

Das Seeed Studio RS-485 Breakout Board ist eine vielseitige RS-485-Erweiterung, die speziell für alle Seeed Studio XIAO Entwicklungsboards entwickelt wurde. Es ist mit dem TP8485E Transceiver-IC ausgestattet, der UART-Serienstöme effizient in RS-485-Signale umwandelt.

Als Halbduplex-Transceiver ermöglicht der TP8485E eine unidirektionale Kommunikation über Entfernungen von bis zu 1200 Metern. Das Breakout Board ist auf Energieeffizienz ausgelegt und kann mit einer einzelnen 5V- oder 12VDC-Stromquelle betrieben werden.

Der RS-485-Ausgang erfolgt über 3-polige Klemmen, die sowohl für die Signalleitungen als auch Stromanschlüsse verwendet werden. Diese Eigenschaften machen das Breakout Board zur idealen Lösung für robuste Datenübertragung über große Entfernungen und den Einsatz in anspruchsvollen oder stark störungsbehafteten Umgebungen.



Besonderheit

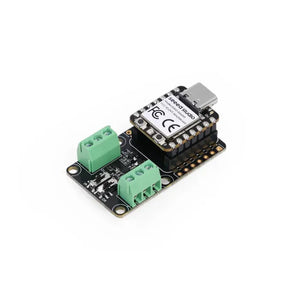

  • Nahtlose Kompatibilität mit Seeed Studio XIAO: Entwickelt, um nahtlos mit den Seeed Studio XIAO Entwicklungsboards zu arbeiten.
  • Langstreckenübertragung: Geeignet für Kommunikationsdistanzen von bis zu 1200 Metern (ca. 3973 Fuß).
  • Unterstützt weiten Eingangsspannungsbereich: Kompatibel mit 5V und 12V Stromversorgung
  • Zweipolige Verbindung: zwei 3-polige Anschlüsse für Signalleitung und Stromversorgung

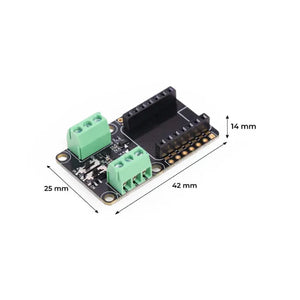

  • Kompaktes Design: Das Breakout-Board verfügt über eine kompakte Bauform (Größe von 2 XIAO-Boards), was es für platzbewusste Projekte geeignet macht



Was ist RS-485?

RS-485 ist ein effizienter und zuverlässiger serieller Kommunikationsstandard, der sich für verschiedene Anwendungen eignet, die eine Langstrecken- und Mehrpunktverbindung erfordern. Seine Störfestigkeit und Flexibilität haben ihn in der Industrie- und Kommunikationsbranche weit verbreitet gemacht.



Wie funktioniert RS-485 funktioniert?

RS-485 verwendet ein Paar Signalleitungen (A und B) zur Datenübertragung, bietet eine ausgezeichnete Störfestigkeit und unterstützt Halbduplex-Kommunikationsmodi. Es ermöglicht den Anschluss von bis zu 32 Geräten am selben Bus, wobei jedes Gerät eine eindeutige Adresse zur Identifikation beim Senden und Empfangen von Daten besitzt. Dieser Standard wird häufig in der Industrieautomation, Fernüberwachung und anderen Anwendungen eingesetzt und erleichtert in Kombination mit dem Modbus-Protokoll den effizienten Datenaustausch und die Verwaltung zwischen Geräten.

Mit dem Seeed Studio RS-485 Breakout Board, Sie können die leistungsstarken Fähigkeiten von der Seeed Studio XIAO Entwicklungsboards und ihr umfangreiches Ökosystem Projekte zu erstellen, die erfordern zuverlässig hochgeschwindigkeits-langstrecke Kommunikation. Egal, ob Sie industrielle Steuerungssysteme oder IoT-Geräte entwickeln, dieses Breakout-Board bietet eine zuverlässige und kompakte Lösung zur Integration von RS-485 Funktionalität in Ihre Projekte.



Spezifikation

Produkt

Seeed Studio RS-485 Breakout-Board

Kompatibilität

Seeed Studio XIAO Entwicklungsboards, Adafruit QT Py

Kommunikationsschnittstelle

RS-485

RS485-Chip

TP8485E, Halbduplex-Transceiver

Anschlussklemmen

3-polige Klemme für Signalleitung und 3-poliger Anschluss für Stromversorgung

Kommunikation DAbstand

1200 Meter

Getriebe Sgepinkelt

250.000 Bit/s

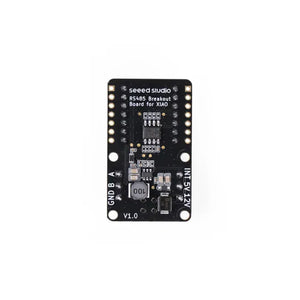

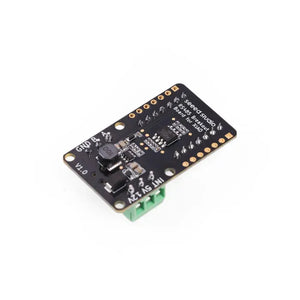

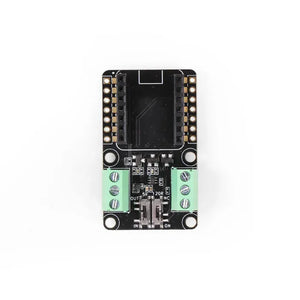

Hardwareübersicht

  • An Bord


Anwendung

  • Industrielle Automatisierung
  • Fernüberwachungssysteme
  • Datenerfassungssysteme
  • Andere eingebettete Systeme, die serielle Kommunikation erfordern


Teileliste

Seeed Studio RS-485 Breakout-Board

X1
