M5Stack Unit PoE Ethernet Embedded Controller mit ESP32-P4
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

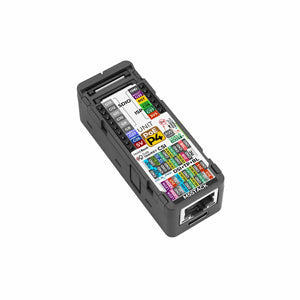

M5Stack Unit PoE Ethernet Embedded Controller mit ESP32-P4
M5Stack Unit PoE‑P4 ist ein leistungsstarker PoE Ethernet Embedded Controller, betrieben vom ESP32‑P4 SoC (RISC‑V 32‑Bit Dual‑Core @ 360MHz + LP Single‑Core @ 40MHz). Er integriert 16MB Flash und 32MB PSRAM und verfügt über den integrierten IP101GRI Ethernet PHY, der 10/100 Mbps Kommunikation unterstützt. Das Unit PoE unterstützt zudem PoE‑Stromversorgung mit einer maximalen Leistung von 6W und enthält einen integrierten DC‑DC‑Wandler zur Stromversorgung, was die Verkabelung in praktischen M5Stack Anwendungen erheblich vereinfacht.
Es ist ausgestattet mit einem 24P FPC Display‑Erweiterungsanschluss (MIPI DSI + TP + BL) und einem 24P FPC Kameraanschluss (MIPI CSI), die hochauflösende Anzeigeausgabe und Bildaufnahme unterstützen. Für die Peripherieerweiterung bietet es 1x USB Type‑C Host (USB 2.0) zum Anschluss von U‑Disks, HID‑Geräten und anderen Peripheriegeräten sowie 1x USB Type‑C OTG/Debug‑Port für Firmware‑Downloads. Darüber hinaus verfügt das Unit PoE‑P4 über ein Hat‑Erweiterungsinterface, SDIO & ISP IO Schnittstellen und einen Grove‑Anschluss, die flexible Verbindungen zu einer Vielzahl von Sensoren und Peripheriegeräten ermöglichen.
Das Gerät integriert außerdem eine RGB‑Status‑LED, einen Infrarot‑Sender und eine Benutzertaste zur Statusanzeige, lokalen Interaktion und Infrarot‑Signalübertragung. Es eignet sich ideal für Anwendungen wie industrielle HMI, PoE‑Smart‑Terminals, Vision‑Erfassungs‑Knoten, Smart‑Home‑Controller und Edge‑Computing‑Geräte innerhalb des M5Stack‑Ökosystems.

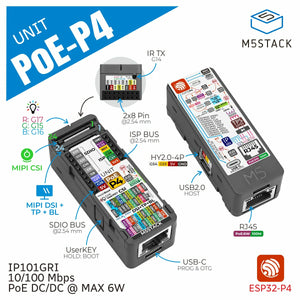

Funktionen
-
ESP32‑P4 Hauptcontroller:
- 16MB Flash + 32MB PSRAM
-
Peripherie‑Schnittstellen:
- 1x 24P FPC Kameraanschluss: MIPI CSI 2‑Lane
- 1x 24P FPC Display‑Erweiterungsanschluss: MIPI DSI 2‑Lane + TP + BL
- 1x USB Type‑C Host Schnittstelle (USB 2.0)
- 1x USB Type‑C Firmware Download / OTG Schnittstelle (USB 2.0)
-
Ethernet:
- Integrierter IP101 10/100M Ethernet PHY Chip
- Unterstützt PoE‑Stromversorgung, ermöglicht Datenübertragung und Stromversorgung über ein einziges Ethernet‑Kabel
-
Mensch‑Maschine‑Interaktion:
- 1x RGB LED‑Indikator
- 1x Benutzertaste
- 1x Infrarot‑Sender
-
Erweiterungsschnittstellen:

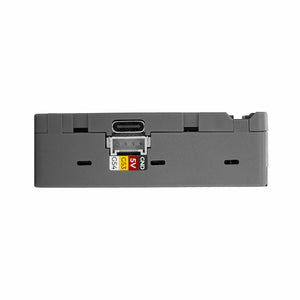

- HY2.0‑4P Erweiterungsanschluss
- Hat2‑Bus 2.54‑16P
- SDIO‑Bus 2.56‑9P
- ISP‑Bus 2.56‑6P
Lieferumfang
- 1 x Unit PoE‑P4
- 1 x HY2.0‑4P Grove Kabel (20cm)
Anwendungen
- Industrielle Human‑Machine Interface (HMI)
- PoE‑Smart‑Terminals
- Vision‑Erfassungs‑Knoten
- Smart‑Home‑Controller
- Edge‑Computing‑Geräte
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| SoC | ESP32-P4NRW32 (RISC-V 32‑Bit Hochleistungs‑Dual‑Core Prozessor @ 360 MHz + RISC‑V 32‑Bit Low‑Power Single‑Core Coprozessor @ 40 MHz) |
| Flash | 16MB |
| PSRAM | 32MB |
| Stromeingang | DC 5V (USB Type‑C) / PoE |
| Ethernet Controller | IP101GRI |
| Ethernet Geschwindigkeit | 10/100M adaptiv |

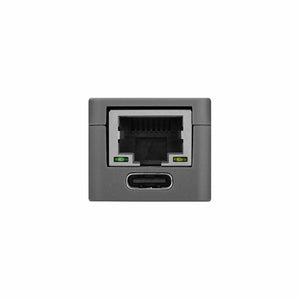

| Ethernet Schnittstelle | RJ45 |
| PoE Standard | Kompatibel mit IEEE 802.3at |
| PoE Leistung | Maximale Leistung 6W |
| Display Schnittstelle | 24P FPC MIPI DSI 2‑Lane + TP + BL |
| Display Auflösung | MIPI DSI Display unterstützt bis zu 1920×1080 (begrenzt durch Lane‑Anzahl und Bildrate) |
| Kamera Schnittstelle | 24P FPC MIPI CSI 2‑Lane |
| USB Type‑C | 1x USB Type‑C Host Schnittstelle (USB 2.0) 1x USB Type‑C Firmware Download / OTG Schnittstelle (USB 2.0) |
| Leistungsaufnahme | Betriebsstrom: 5V @ 73.82mA Infrarot‑Übertragung: 3.3V @ 23.57mA (instantan) RGB: 5V @ 75.32mA Volllast (Display, Kamera, IR, RGB, etc.): 277.10mA Tiefschlaf: 5V @ 19.85mA |
| RGB LED | 1 x NH-B2020RGBA-HF |
| Infrarot Sender | 1 x MHS153IRCT |
| Betriebstemperatur | 0 ~ 40°C |
| Produktgröße | 64.0 x 24.0 x 20.2mm |
| Produktgewicht | 28.2g |
| Verpackungsgröße | 65.0 x 33.0 x 21.2mm |
| Bruttogewicht | 35.0g |
Download-Modus
Um die Firmware auf dem M5Stack Unit PoE‑P4 zu flashen, verbinden Sie das Gerät über ein USB Type‑C Datenkabel mit einem Computer. Halten Sie die Seitentaste 3 Sekunden lang gedrückt, bis die grüne LED aufleuchtet. Der ESP32‑P4 Controller wechselt dann in den Download-Modus und wartet auf das Flashen der Firmware, um einen reibungslosen und zuverlässigen Aktualisierungsprozess sicherzustellen.
Zugriff auf die Geräte-Steuerungsseite
Die werkseitige Standard-Firmware des Unit PoE‑P4 enthält ein integriertes WEB-Kontrollpanel, das RGB LED-Farbsteuerung, Tastendruck-Statistiken, GPIO-Pin-Modusumschaltung und High/Low-Level-Ausgabe unterstützt. Dies erleichtert die Verwaltung und Konfiguration Ihres M5Stack Unit PoE direkt über den Browser. So greifen Sie auf die Steuerungsseite zu:
- Schalten Sie den Unit PoE‑P4 ein und verbinden Sie ihn mit dem Ethernet-Netzwerk.
- Öffnen Sie den Serial Monitor und notieren Sie die aktuelle IP-Adresse des Geräts.
- Stellen Sie sicher, dass Ihr Computer oder Smartphone im selben LAN wie das Gerät ist.
- Greifen Sie auf die Web-Steuerungsseite mit einer der folgenden Methoden zu:
- Geben Sie
poe-p4.localin Ihrem Browser ein - Kopieren Sie die im Serial Monitor angezeigte IP-Adresse und fügen Sie sie in die Adressleiste des Browsers ein
Schaltpläne
- Unit PoE‑P4 Mainboard Schaltplan PDF
- Unit PoE‑P4 Power Board Schaltplan PDF
- Unit PoE‑P4 HAT Erweiterungsinterface Schaltplan PDF
- Unit PoE‑P4 Modellgröße PDF
Datenblätter
Software
Arduino
ESP-IDF
