M5Stack Step16 Einheit mit 16-Bit-Drehgeber (GSMR-16) Smart-Home
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
⚠️ Hinweis: Aufgrund von Feiertagen im Lager China verzögert sich die Wiederaufstockung derzeit um 1-2 Wochen. Wir bitten um Ihre Geduld.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

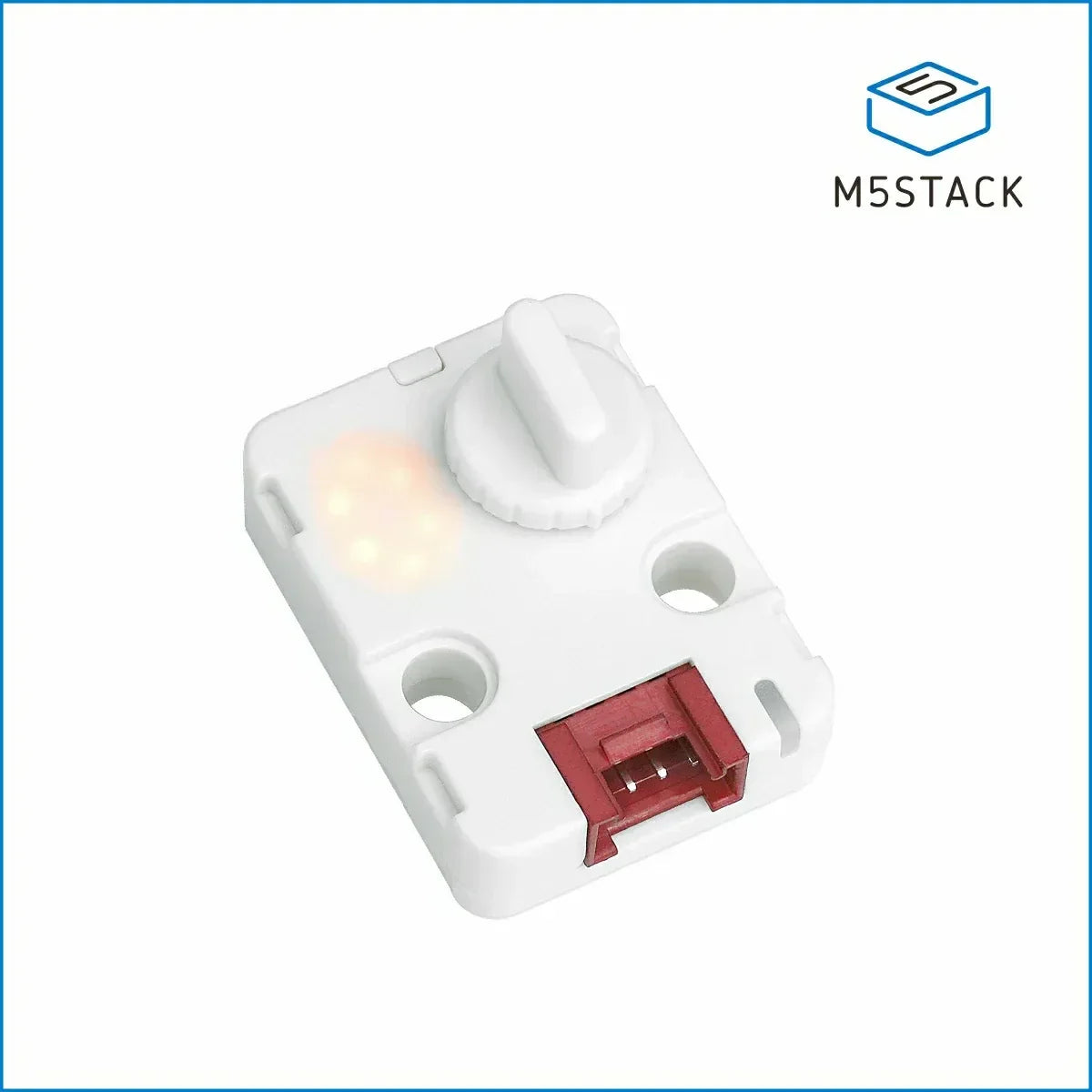

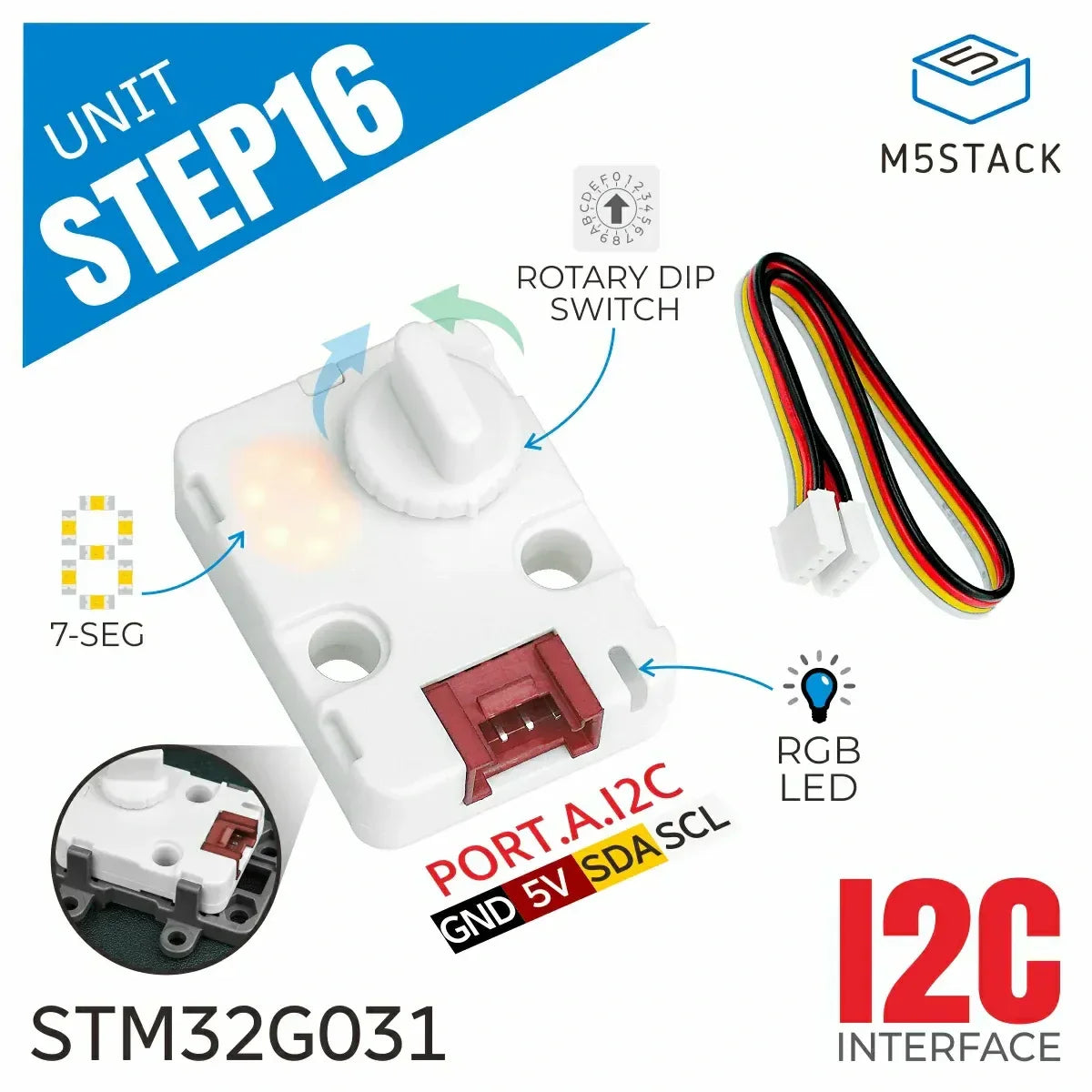

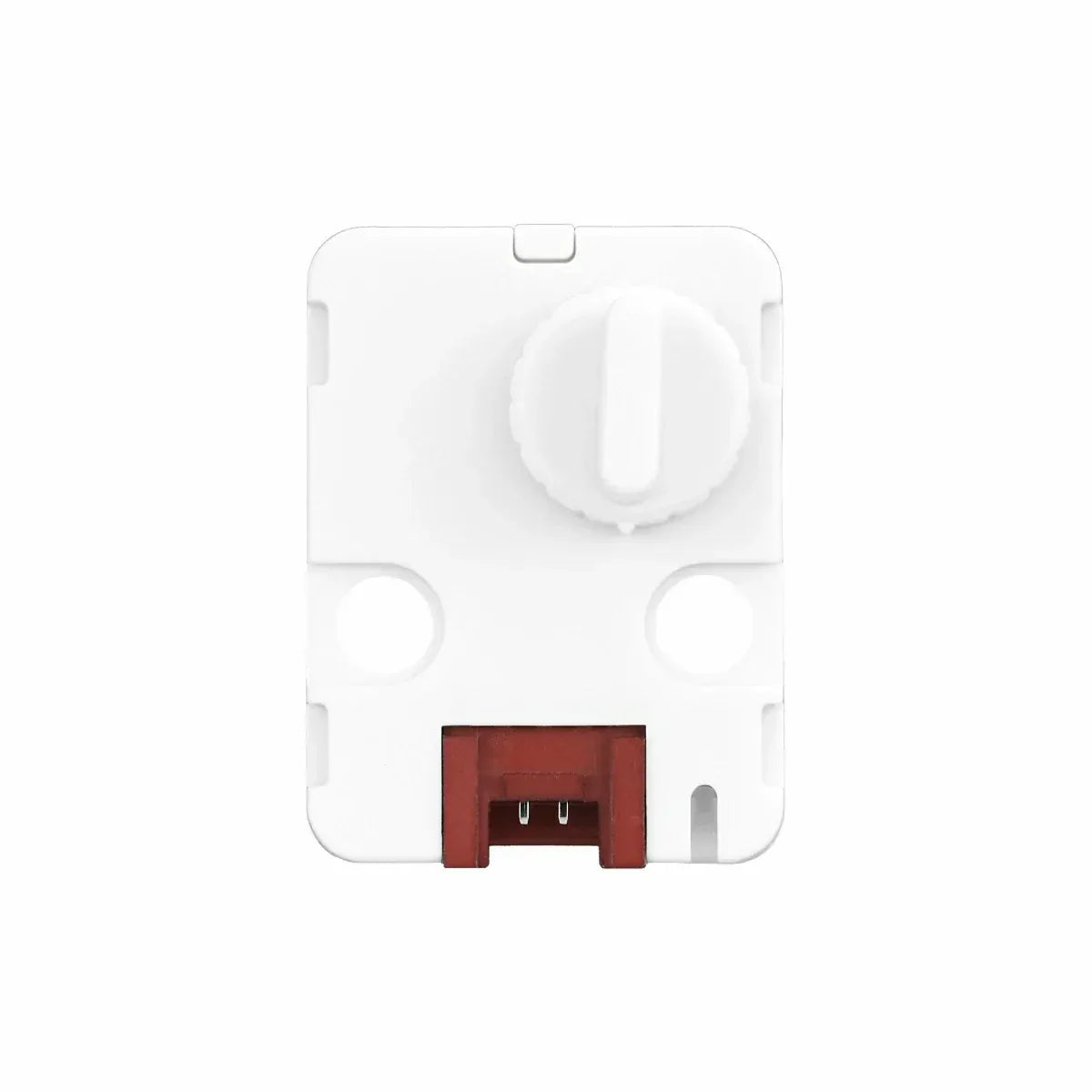

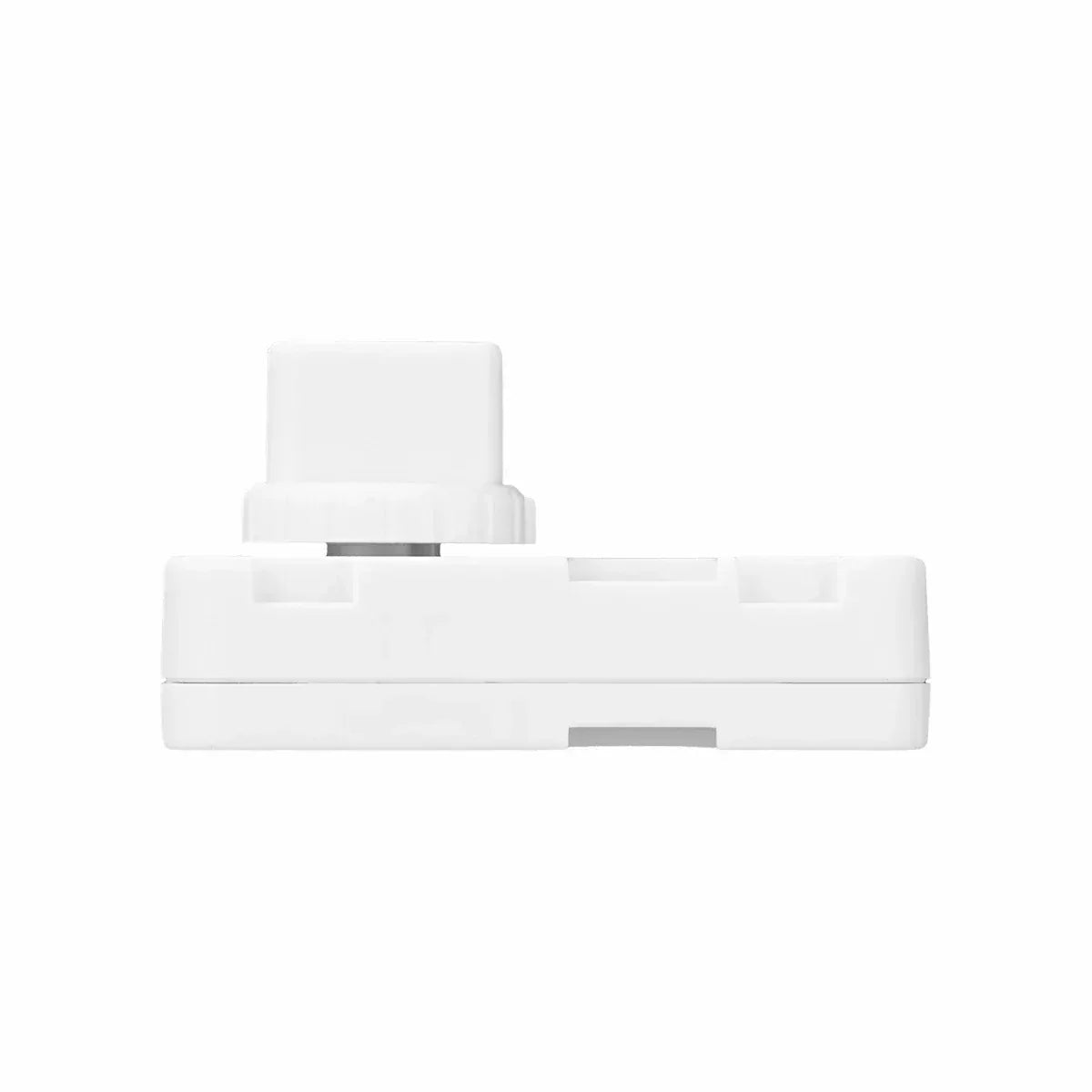

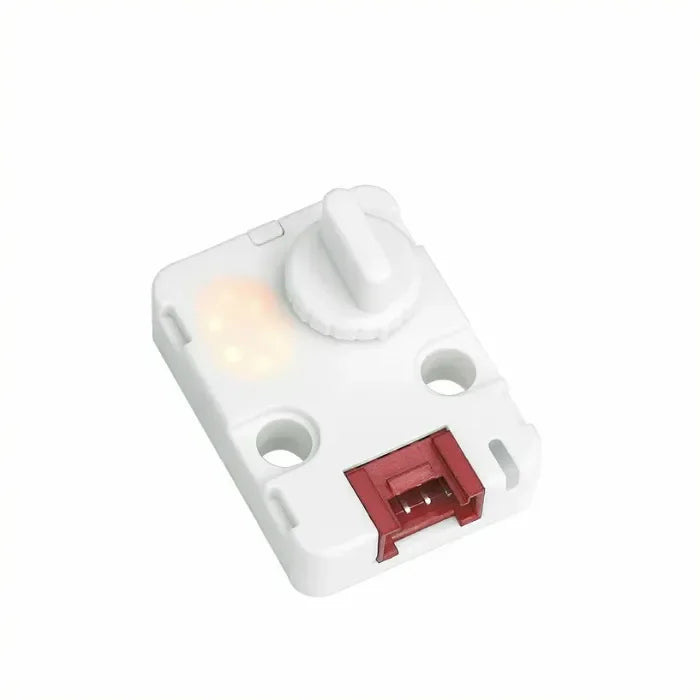

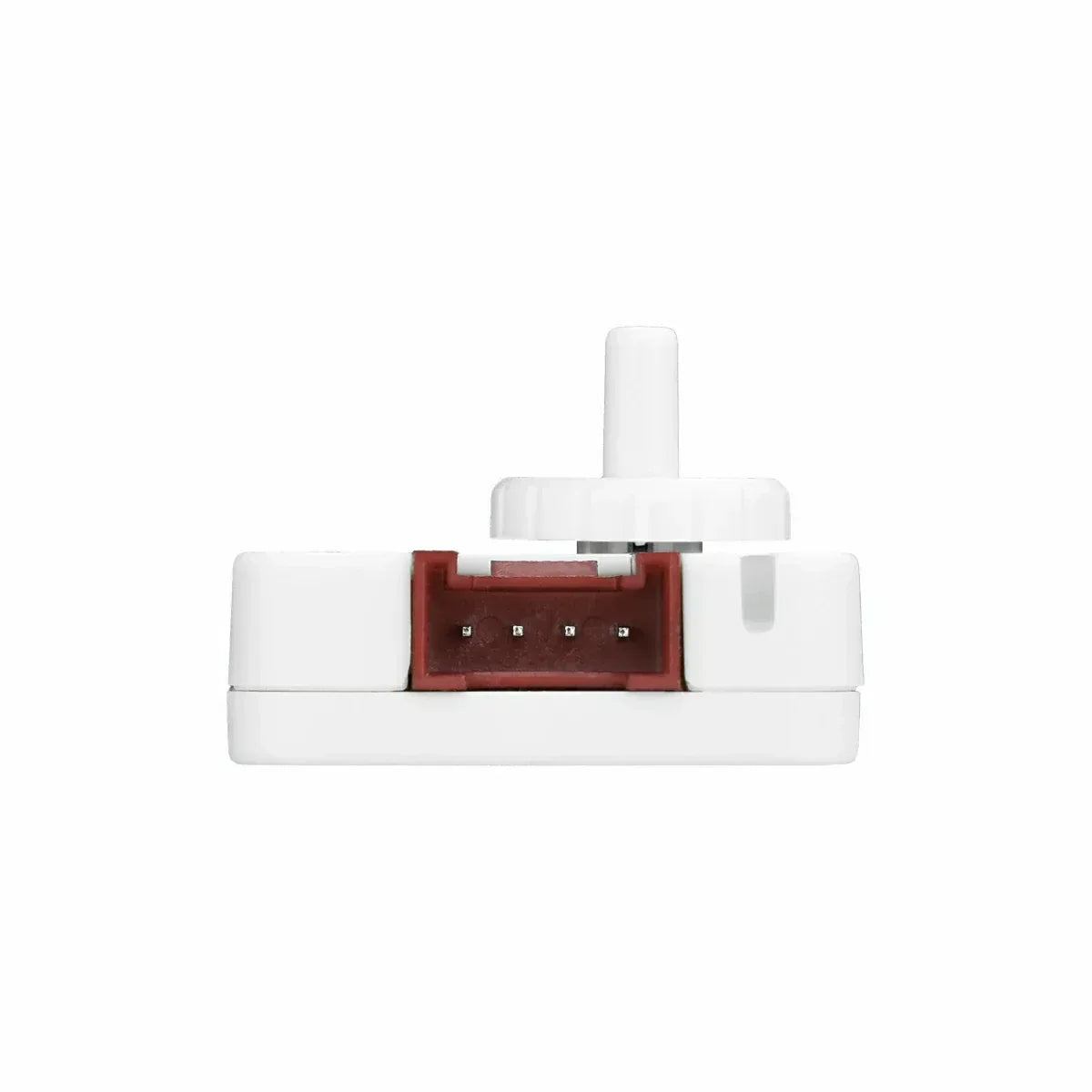

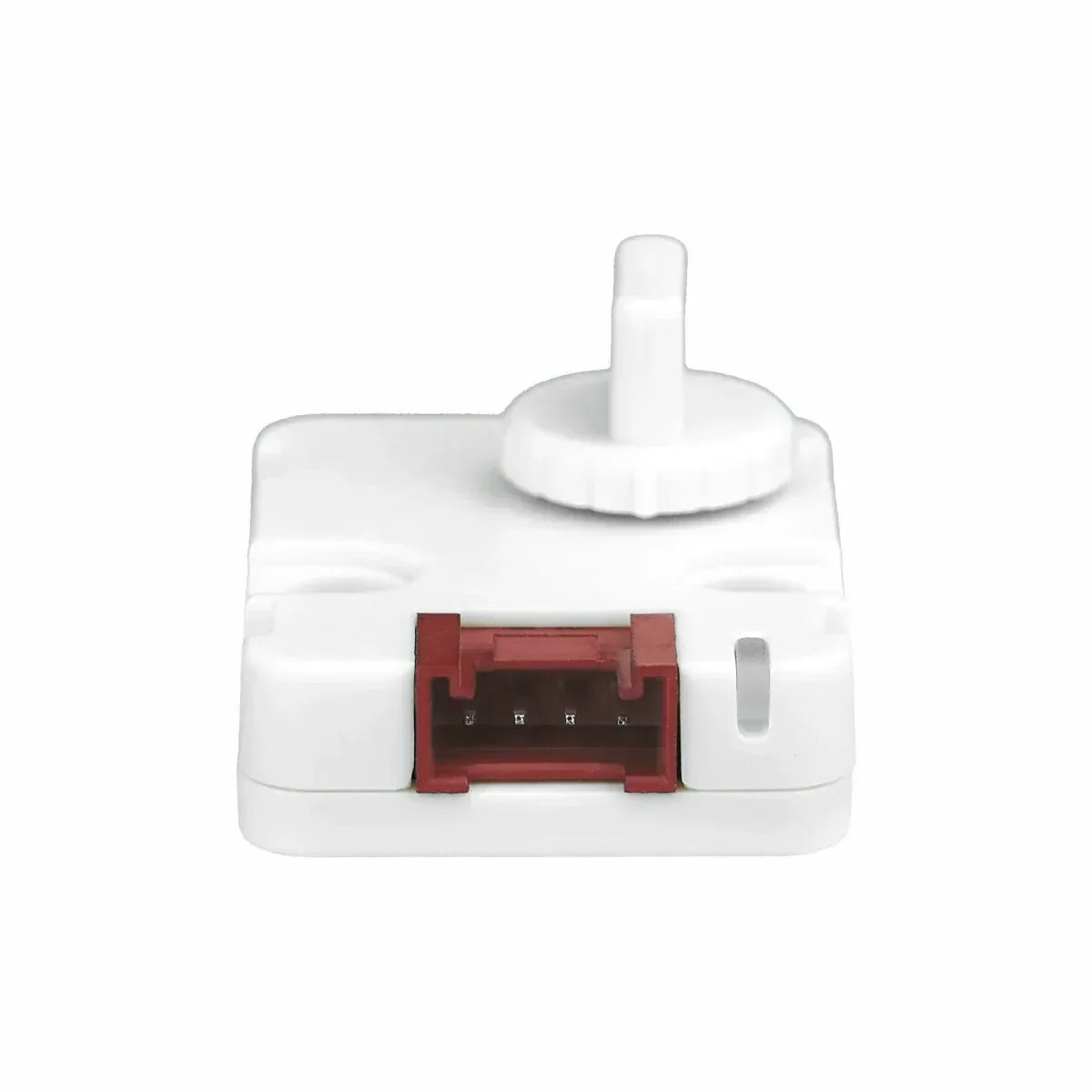

Der M5Stack Unit Step16 ist eine leistungsstarke 16-Positions-Drehgeber-Steuereinheit, betrieben vom STM32G031G8U6-Mikrocontroller, die den Drehgeber-BCD-Wert in Echtzeit erfasst und den hexadezimalen Wert 0–F auf einem integrierten 7-Segment-Display visuell darstellt; über eine standardmäßige I2C-Schnittstelle mit konfigurierbaren Optionen für Drehrichtung, Anzeigemodus, RGB-LED-Farbe und I2C-Adresse lässt sich die Einheit flexibel in mehreren Geräten on einem einzigen Bus betreiben, wodurch reaktionsschnelle manuelle Steuerung, präzises Feedback in Echtzeit und vielseitige Einsatzmöglichkeiten in Prototyping, Embedded-UX-Design, Industrial Automation und Robotik ermöglicht.
- Intelligente interaktive Geräte (z. B. Smart-Home-Bedienfelder)
- Steuerungsschnittstellen (z. B. Lautstärkeregelung, RGB-Beleuchtungssteuerung, Motor-Drehzahlregelung)
- STEAM-Bildungsprototyping und Lehre
M5Stack Unit Step16 bietet hervorragende Erweiterbarkeit, nahtlose Konfiguration und intuitive Anzeige, was es zu einer idealen Lösung für Entwicklung intelligenter Geräte und Bildungsprojekte macht.
Tipps: Um die Lebensdauer des Drehgebers zu gewährleisten, bedienen Sie ihn bitte mit moderater Kraft und vermeiden Sie übermäßige oder kraftvolle wiederholte Drehungen.
Hauptmerkmale
- 16-Bit-Drehgeber: Ermöglicht präzise Steuerung und Rückmeldung für verschiedene intelligente Geräte und Bedienfelder.
- STM32-Mikrocontroller: Gewährleistet stabile Leistung und effiziente Datenverarbeitung.
- Integriertes 7-Segment-Display: Zeigt sofort hexadezimale Werte von 0 bis F für schnelles und bequemes visuelles Feedback an.
- I2C-Kommunikation: Standard I2C-Schnittstelle ermöglicht eine einfache Integration mit M5Stack und anderen Entwicklungsboards. Konfigurieren Sie problemlos mehrere Step16-Einheiten am selben I2C-Bus, indem Sie eindeutige Adressen festlegen.
- Anpassbare Parameter: Richtungsinkrement der Drehung, Anzeigemodus, RGB-LED-Farbe und I2C-Adresse an Ihre Projektanforderungen anpassen.
- Plug-and-Play: Bereit zur Verwendung mit dem M5Stack-Ökosystem; unterstützt schnelles Prototyping und Entwicklung.
- Kompaktes und robustes Design: Ideal für platzbeschränkte Embedded-Systeme und Bildungsanwendungen.
Typische Anwendungen
- Smart-Home-Bedienfelder: Als intuitive und taktile Eingabegeräte für Hausautomationssysteme.
- Lautstärke- und Helligkeitseinstellungen: Ideal für Multimedia-Konsolen und Beleuchtungsanlagen, die präzise Steuerung erfordern.
- Robotik und Motordrehzahlregelung: Verwendung als benutzerfreundliche Schnittstelle in Robotik- oder Automatisierungsprojekten.
- STEAM Education Kits: Eine perfekte Wahl für Demonstrationen im Klassenzimmer, STEM-Kits und Hardware-Prototyping.
Spezifikationen
| Spezifikation | Parameter |
|---|---|
| MCU | STM32G031G8U6, 32-Bit ARM Cortex-M0+, 64 MHz |
| Schritt-Encoder | 16 Positionen, 8421 BCD-Code |
| Encoder-Anzeige | 7-Segment-LED |
| Programmierbare RGB-LED | 1 x WS2812 |
| Encoder-Aktualisierungszyklus | 100 ms |
| Kommunikationsschnittstelle | I2C @0x48, Adressbereich: 0x08 ~ 0x77, nichtflüchtig nach Stromausfall |
| Standby-Leistung | DC 5V @ 5,85 mA |
| Betriebsleistung | Display-LED 60%: DC 5V @ 14,76 mA Display-LED 100%: DC 5V @ 24,13 mA RGB-LED 100%: DC 5V @ 18,9 mA Display-LED / RGB voll an: DC 5V @ 29,91 mA |
| Produktgröße | 32,0 × 24,0 × 16,9 mm |
| Produktgewicht | 5,5 g |
| Verpackungsgröße | 138,0 × 93,0 × 13,0 mm |
| Bruttogewicht | 10,9 g |

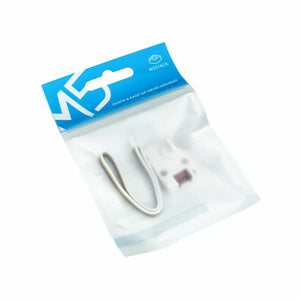

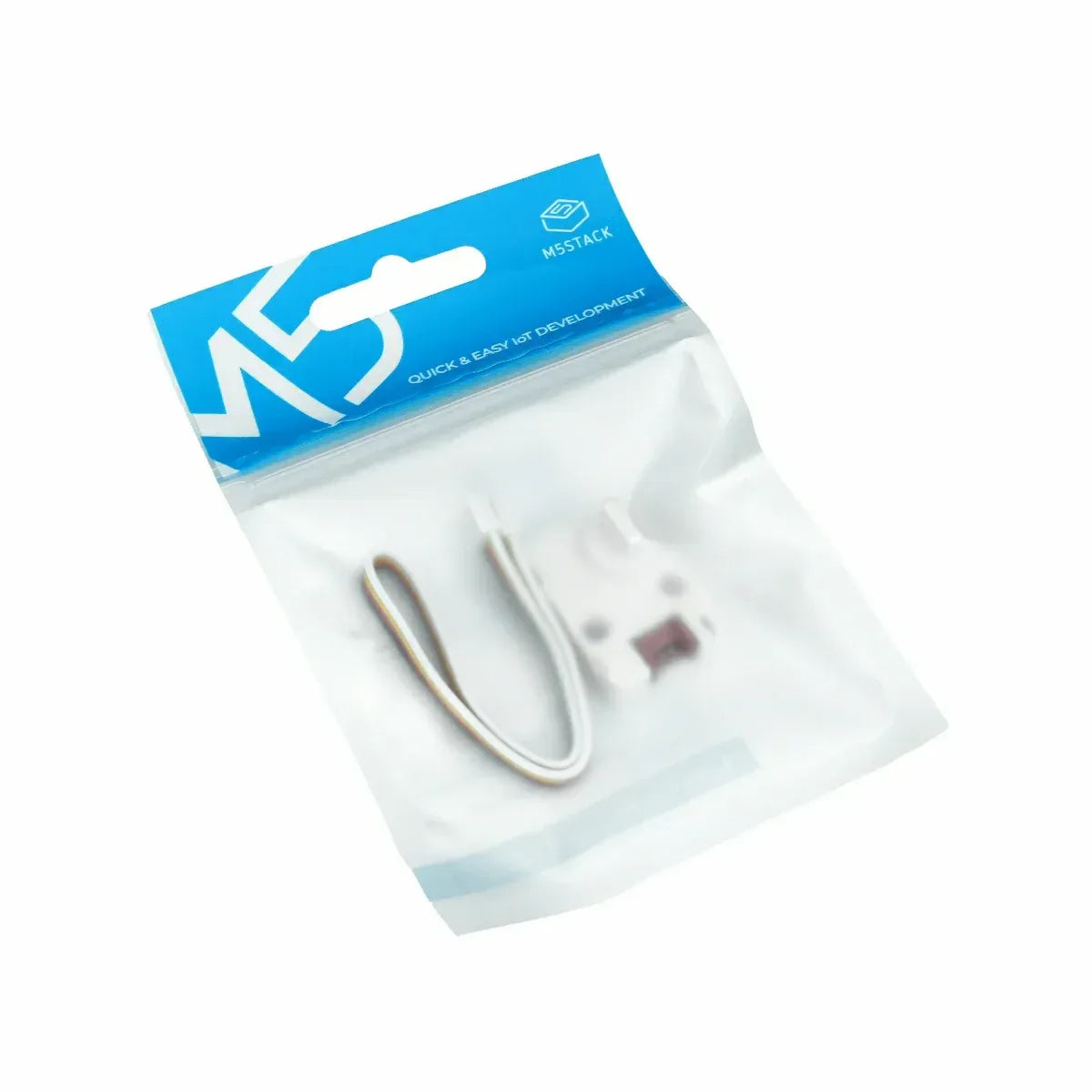

Enthält
- 1 x Unit Step16
- 1 x HY2.0-4P Grove Kabel (20cm)
Schaltpläne

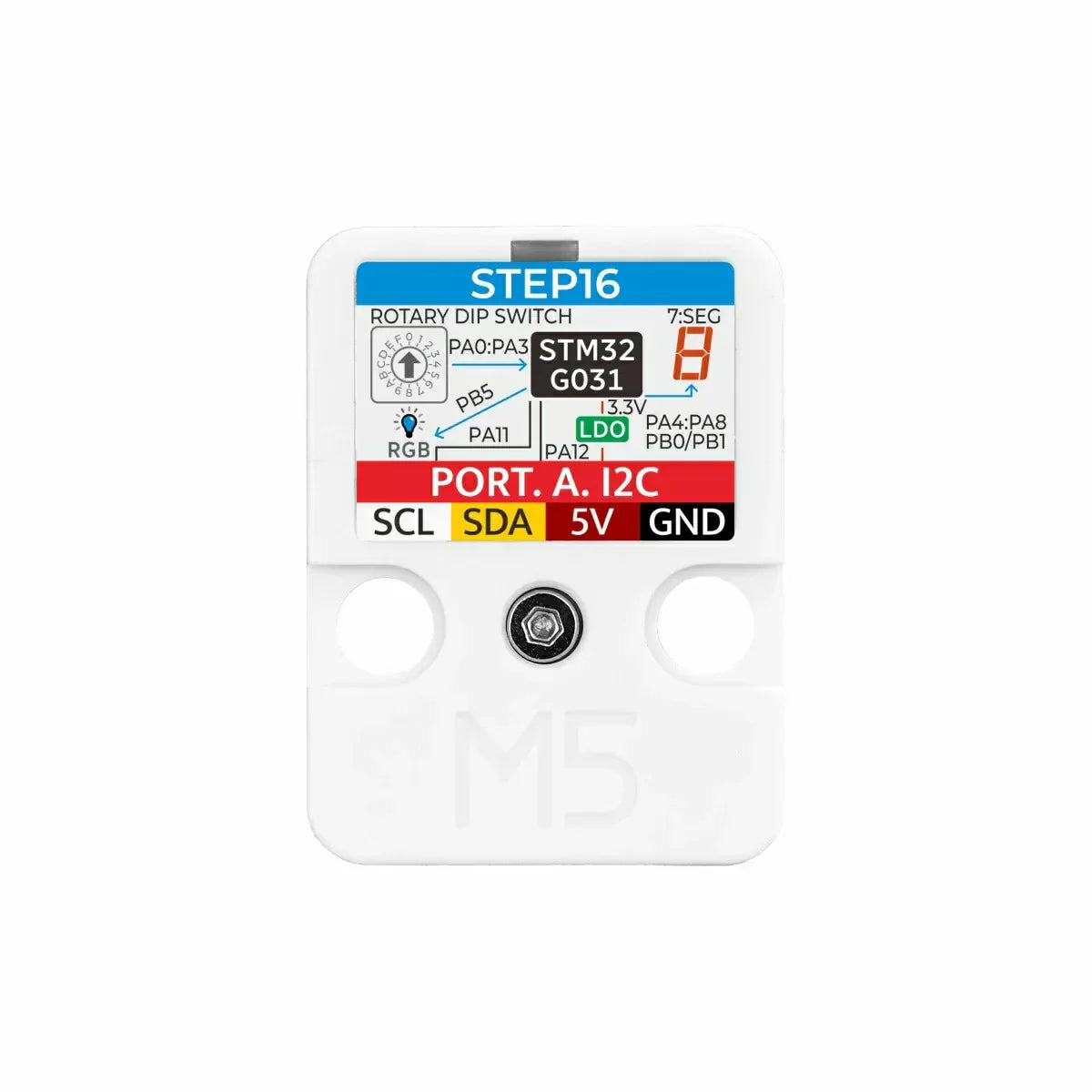

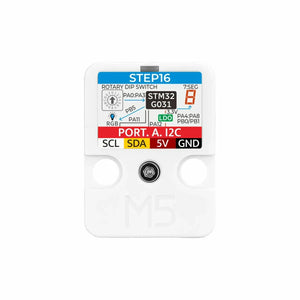

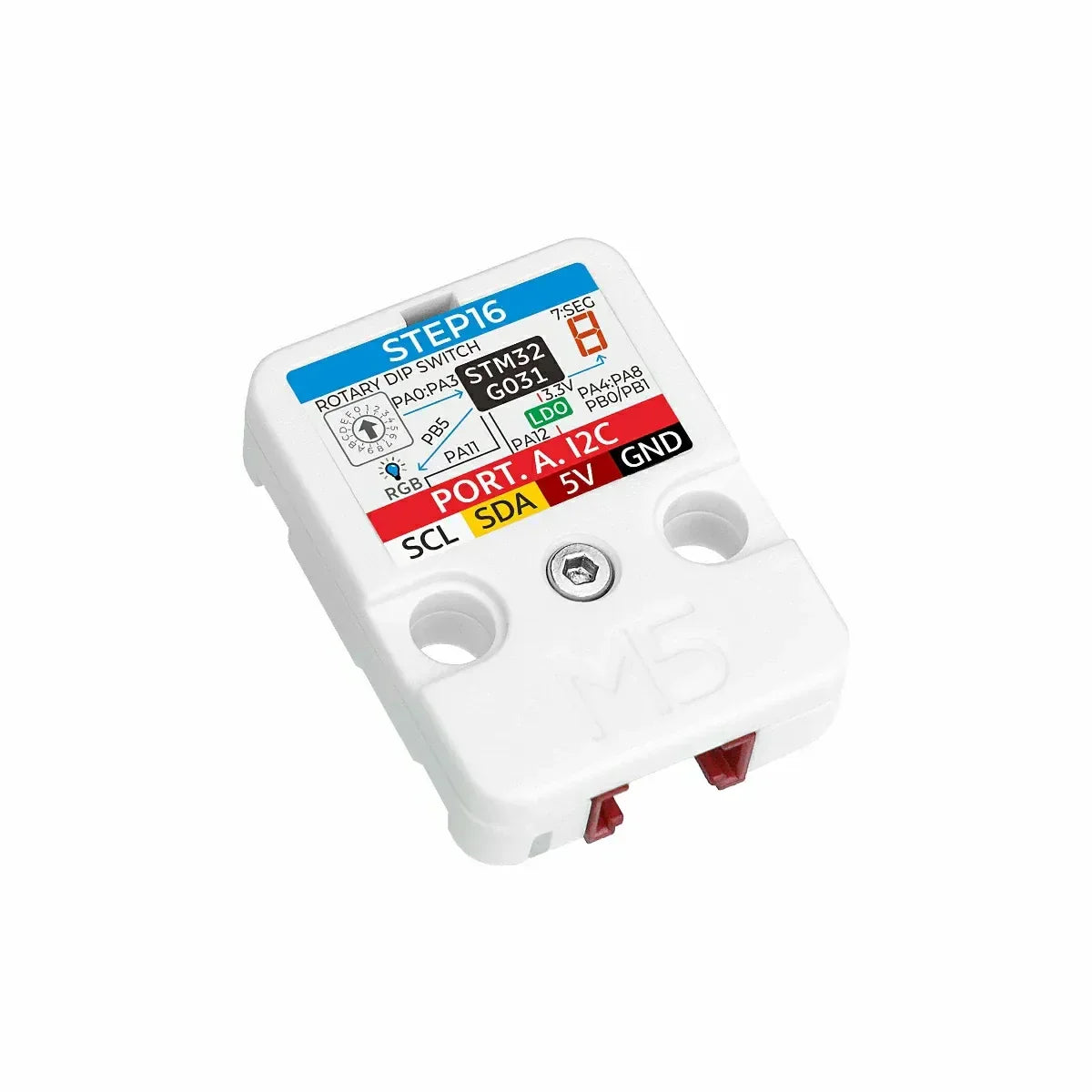

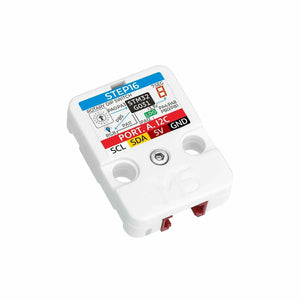

Pinbelegung
| HY2.0-4P Pin | Farbe | PORT.A | Funktion |
|---|---|---|---|
| 1 | Schwarz | GND | Untergrund |
| 2 | Rot | 5V | Stromversorgung |
| 3 | Gelb | SDA | I2C Daten |
| 4 | Weiß | SCL | I2C Takt |
