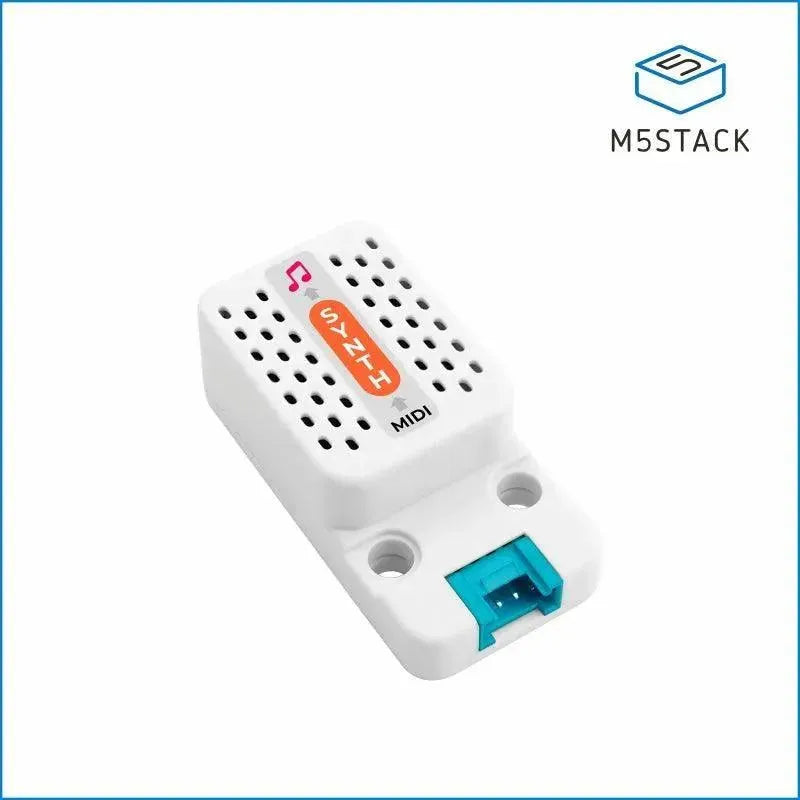

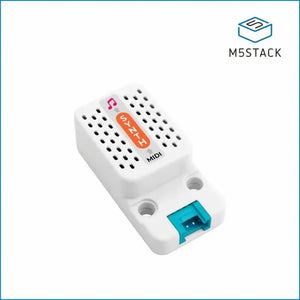

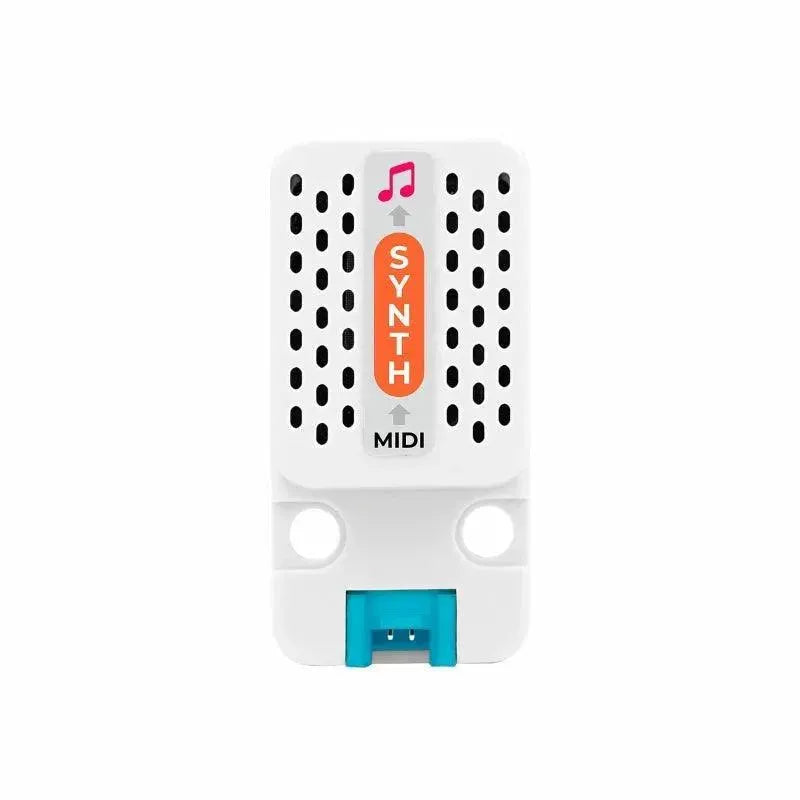

M5Stack MIDI Synthesizer Einheit (SAM2695) STEAM Audiosynthesizer
🎧 Produktübersicht – Unit Synth MIDI-Audiomodul
Unit Synth ist ein kompaktes, leistungsstarkes 🎹 MIDI-Audiomodul, das für eingebettete Soundsysteme, elektronische Musikproduktion und interaktive Audioanwendungen entwickelt wurde. Ausgestattet mit dem fortschrittlichen SAM2695-Synthesizer-Chip unterstützt es das standardisierte MIDI-Protokoll über 🔌 UART-Seriellkommunikation und ermöglicht eine nahtlose Integration mit MIDI-Controllern und digitalen Instrumenten.
Für die Echtzeit-Audiosynthese konzipiert, liefert Unit Synth einen vielschichtigen, ausdrucksstarken Klang mit mehrkanaliger Instrumentenausgabe, anpassbarem 4-Band-EQ und immersiven Reverb-Effekten. Der integrierte NS4150B Class-D-Verstärker sorgt für 🔊 kristallklare Audioqualität bei geringem Stromverbrauch.
Ob beim Bau eines DIY-Synthesizers, bei Live-Auftritten mit elektronischer Musik oder im Unterricht für Sounddesign im STEAM-Bereich – Unit Synth ist das ideale Modul für professionelle MIDI-Audioanwendungen.
✨ Funktionen des Unit Synth
- 🎵 SAM2695 MIDI-Synthesizer-Chip für hochwertige Instrumentenklangerzeugung
- 🔗 UART-Seriellkommunikation für zuverlässige MIDI-Datenübertragung
- 🔊 Integrierter NS4150B Class-D-Verstärker für effiziente und klare Audioausgabe
- 🎼 Unterstützung des standardisierten MIDI-Protokolls für breite Kompatibilität
- 🎚️ Mehrkanalige Instrumentenausgabe für komplexe Klangschichtungen
- 🎛️ Anpassbarer 4-Band-EQ, Reverb und weitere Audio-Parameter
- 💻 Kompatibel mit Arduino, UIFlow und anderen Entwicklungsplattformen

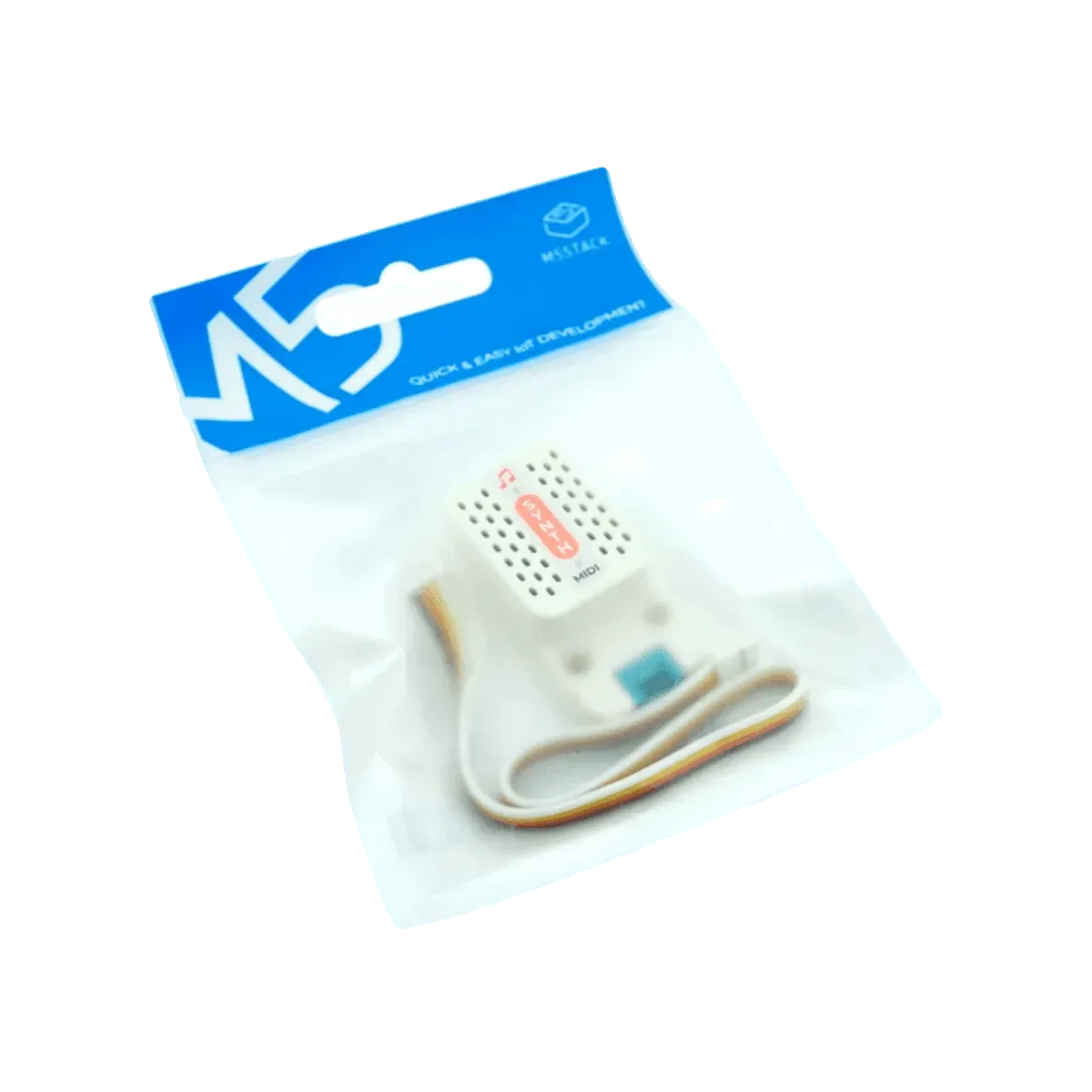

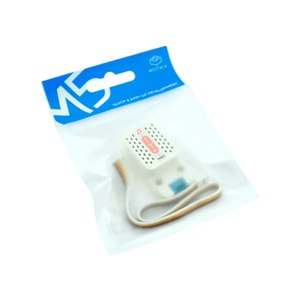

📦 Lieferumfang
Alles, was Sie für den Einstieg in die MIDI-Audiosynthese benötigen:
- 🎛️ 1 × Unit Synth Modul – kompaktes und leistungsstarkes MIDI-Soundmodul
- 🔌 1 × HY2.0-4P Grove-Kabel (20 cm) – für einfache Plug-and-Play-Verbindung
🎯 Empfohlene Einsatzbereiche
Der Unit Synth eignet sich ideal für kreative und pädagogische Anwendungen:
- 🎤 Live-Improvisation und Bühnenperformance – Echtzeit-MIDI-Klänge auslösen
- 🎧 Professionelle Musikproduktion und Sounddesign – Integration in Studio-Workflows
- 🎛️ Elektronische Musik-Setups – modulare Synth-Rigs oder MIDI-Controller bauen
- 🧪 STEAM- und Maker-Projekte – Sounddesign und eingebettete Audioentwicklung lehren
📐 Technische Daten
| 🔧 Spezifikation | 📊 Details |
|---|---|
| 🎵 Audio-Synthesizer-Chip | SAM2695 |
| 🔊 Verstärker-Chip | NS4150B |
| 🎼 Audio-Protokoll | MIDI |
| 🔈 Lautsprecherunterstützung | 8Ω @ 1W |
| 🌡️ Betriebstemperatur | 0 ~ 40°C |
| 📏 Produktgröße | 48.0 × 24.0 × 16.0 mm |
| ⚖️ Produktgewicht | 10.1g |
| 📦 Verpackungsgröße | 138.0 × 93.0 × 17.0 mm |
| 📦 Bruttogewicht | 15.4g |
📚 Lernressourcen
- So verbinden Sie den Unit Synth mit einem MIDI 5P-DIN-Interface
📄 Schaltpläne

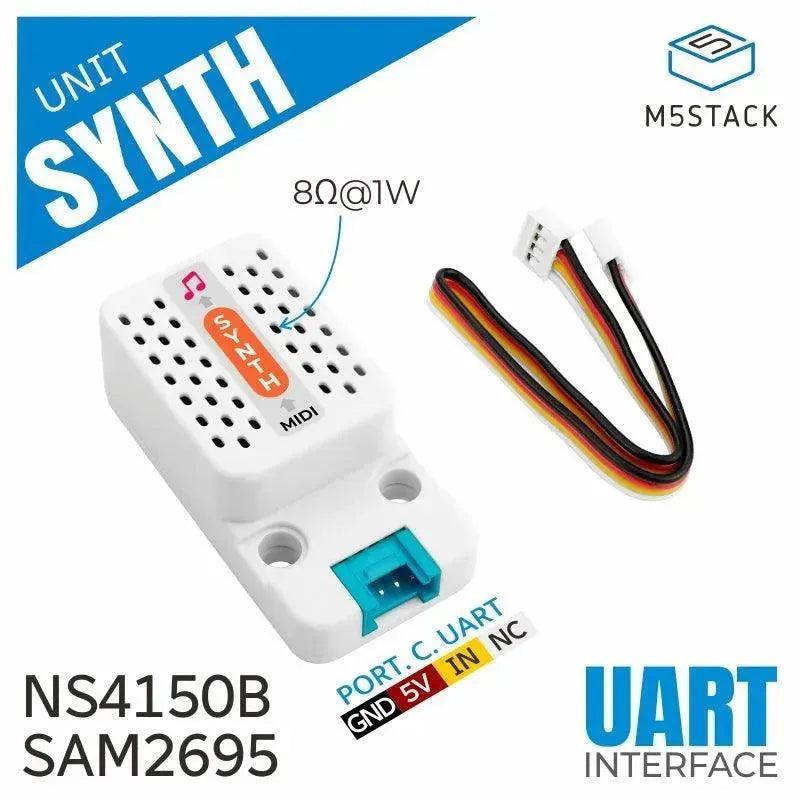

🔌 Pinbelegung
Grove-Port-Konfiguration
| HY2.0-4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.C | GND | 5V | UART_RX | NC |
📏 Modulabmessungen
📑 Datenblätter
💻 Software & Bibliotheken
Arduino
UIFlow1
UIFlow2
🔗 Kompatibilität
Unit Synth ist kompatibel mit einer Vielzahl von M5Stack-Cores, darunter CoreS3, Core2, AtomS3, StickC und viele mehr. Die Verbindung erfolgt über PORT.C mittels UART-Protokoll – ideal für modulare IoT- und Audiosysteme.
