M5Stack Midi-Einheit mit DIN-Anschluss (SAM2695)

€18,90

Das MIDI Unit ist ein MIDI-Schnittstellen-basiertes Kanalsteuer- und Audiosynthese-Modul, das speziell für die elektronische Musikproduktion, Live-Performance-Steuerung und interaktive Musikinstallationen entwickelt wurde. Dieses kompakte und leistungsfähige Modul integriert MIDI-Signalverarbeitung, Audiosynthese und vielseitige Konnektivität und ist eine ideale Ergänzung für jedes MIDI-gestützte Musikproduktions-Setup.

Hauptmerkmale des MIDI Unit

  • Integrierter SAM2695-Audiosynthesizer
    Ausgestattet mit einem SAM2695-Audiosynthesizer-Chip, ermöglicht das MIDI Unit eine Echtzeit-MIDI-zu-Audio-Konvertierung und erzeugt hochwertige synthetisierte Klänge ohne zusätzliche Hardware.

  • Standard-MIDI 1.0-Protokoll & UART-Kommunikation
    Das MIDI Unit ist vollständig kompatibel mit dem MIDI 1.0-Protokoll, wodurch es sich nahtlos mit einer Vielzahl von MIDI-Controllern, Synthesizern und Musikgeräten integrieren lässt. Es unterstützt UART-Kommunikation, sodass es einfach mit M5Stack und anderen Mikrocontrollern verbunden werden kann.

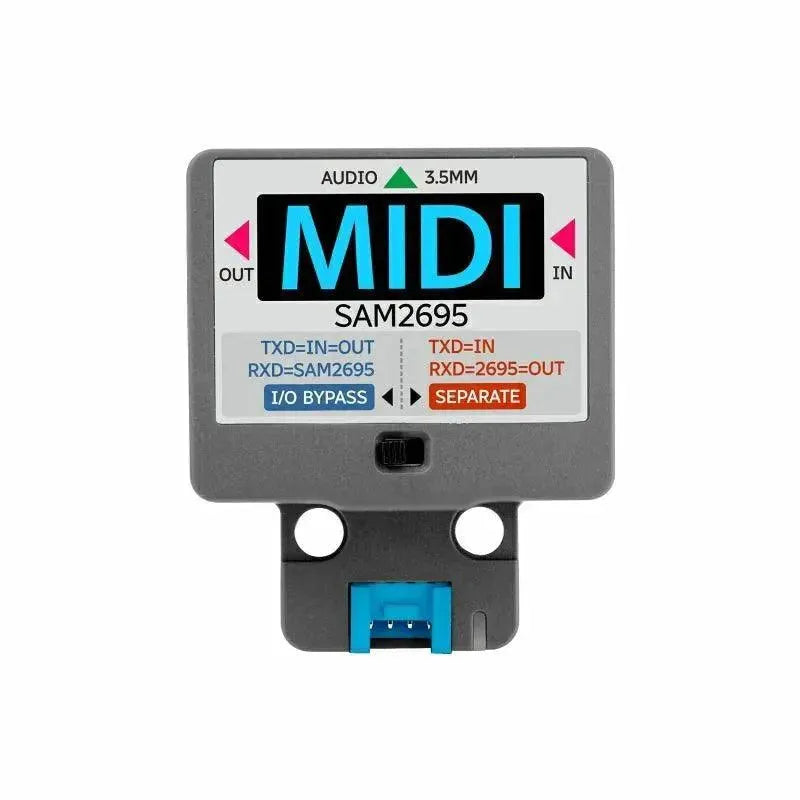

  • Zweikanaliges MIDI-Signal-Routing
    Das MIDI Unit verfügt über einen umschaltbaren Bypass-Modus für linke/rechte MIDI-Ports:

    • Bypass-Modus – Die linken und rechten MIDI-Ports sind direkt miteinander verbunden und ermöglichen einen nahtlosen Signalfluss.
    • Separate-Modus – Die linken und rechten MIDI-Ports arbeiten unabhängig, um erweiterte Routing- und Signalverarbeitungsfunktionen zu ermöglichen.

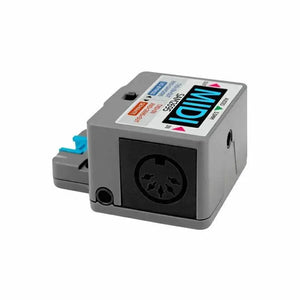

  • Flexible MIDI-Konnektivität
    Die linken und rechten MIDI-Ports unterstützen sowohl den Standard-5-Pol-DIN-Anschluss als auch die 3,5-mm-TRS-Klinke (Kopfhöreranschluss) für MIDI-Signale, wodurch eine breite Kompatibilität mit verschiedenen MIDI-Geräten und DAWs (Digital Audio Workstations) gewährleistet wird.

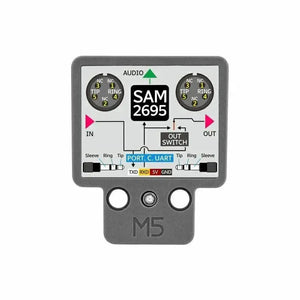

  • Grove-Schnittstelle für MIDI-Signalüberwachung & -Ausgabe

    • TXD-Pin (Grove-Port) ist mit dem linken MIDI-Port verbunden, sodass externe Geräte MIDI-Signale überwachen oder senden können.
    • RXD-Pin (Grove-Port) ist mit dem internen SAM2695-Synthesizer verbunden, um externe M5-Hosts MIDI-Wiedergabe steuern und Sounds erzeugen zu lassen.

  • Optokoppler-Isolation für zuverlässige Signalverarbeitung
    Die eingebaute Optokoppler-Isolation sorgt für eine Reduzierung von elektrischen Störungen und gewährleistet eine stabile MIDI-Signalübertragung, selbst in komplexen Setups mit mehreren Geräten.

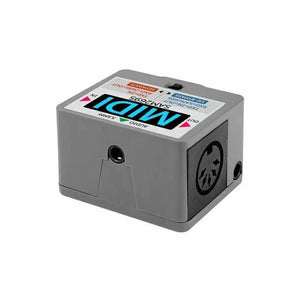

  • 3,5-mm-Audioausgang für direkte Soundwiedergabe
    Das MIDI Unit ermöglicht eine direkte Audioausgabe über einen Standard-3,5-mm-Kopfhörerausgang, sodass synthetisierte MIDI-Sounds ohne zusätzliche Wandler wiedergegeben werden können.

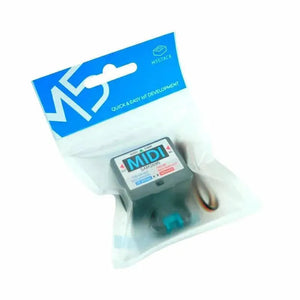

Inklusive

  • 1x MIDI-Einheit
  • 1x HY2.0-4P Grove-Kabel (20 cm)

Anwendungsbereiche des MIDI Unit

  • Elektronische Musikproduktion – Ideal für MIDI-gestützte Studio-Setups, DAWs und Synthesizer-Steuerung.
  • Live-Performance-Steuerung – Perfekt für Bühnen-Performances, MIDI-Instrumentenkontrolle und Echtzeit-Sounddesign.
  • Interaktive Musikinstallationen – Ideal für IoT-basierte Musikprojekte, Smart-Audio-Umgebungen und künstlerische Klanginstallationen.



Warum das MIDI Unit wählen?

Das MIDI Unit ist ein kompaktes und leistungsstarkes MIDI-Verarbeitungs- und Audiosynthese-Modul, das Echtzeit-MIDI-Steuerung, nahtlose Audioausgabe und vielseitige Konnektivität bietet. Egal ob Musikproduzent, Live-Performer oder interaktiver Klangkünstler – dieses Modul ist eine zuverlässige und flexible MIDI-Lösung für kreative Anwendungen.



Technische Daten

Spezifikation Parameter
MIDI-Chip SAM2695
Kommunikationsprotokoll Standard-MIDI-1.0-Protokoll
Kommunikationsinterface UART (Baudrate: 31.520 bps)
Audio-Ausgangsschnittstelle 3x3,5-mm-Stereo-Kopfhöreranschluss + 2xDIN-5-Pin-Buchse
Ruhestrom DC5V@18.59mA
Betriebstemperatur 0-40°C
Produktgröße 48*40*25 mm
Packungsgrösse 136*92*26 mm
Produktgewicht 28.2g
Paketgewicht 33.4g
