M5Stack M5Stick T-Lite Wärmebildkamera-Entwicklungskit (MLX90640)

M5Stack M5Stick T-Lite Wärmebildkamera-Entwicklungskit (MLX90640)

102,85 €

Beschreibung

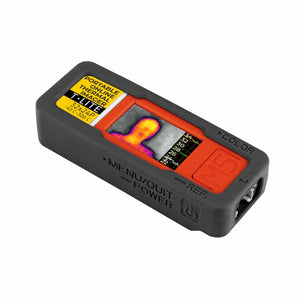

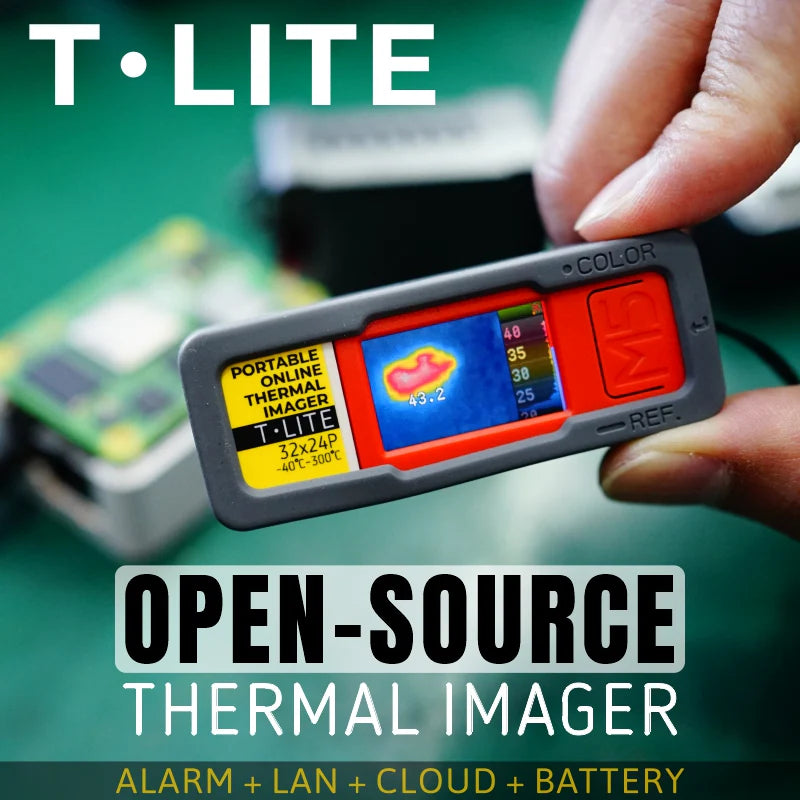

M5Stick T-Lite ist ein integriertes Wärmebild-Temperaturmessgerät mit Online-Erkennungsfunktionen. Es besteht im Wesentlichen aus dem M5StickC-Plus und dem HAT THERMAL und verwendet den MLX90640-BAA-Infrarot-Bildsensor.

Der Hauptcontroller wird durch den ESP32-PICO-D4-Chip angetrieben und unterstützt WLAN. Er verfügt über einen 1,14-Zoll-TFT-Bildschirm mit einer Auflösung von 135 x 240 Pixeln, einen integrierten 160-mAh-Akku, eine Benutzertaste, eine Einschalt-/Reset-Taste, ein Mikrofon und einen passiven Summer für kompakte Wärmebildanwendungen.

Benutzer können eine Hochtemperatur-Warnfunktion einrichten und Temperaturbilder sowie -daten in Echtzeit über den Cloud- und lokalen Netzwerkzugriff anzeigen. M5 bietet zudem eine Online-Daten-API-Schnittstelle, die über EZData den Fernzugriff auf Bilder und Daten für technische Projektanwendungen ermöglicht.

Eigenschaften

  • Inegriertes Wärmebild-Temperaturmessgerät
  • Verwendet den MLX90640-BAA Infrarot-Bildsensor
  • Entwickelt auf Basis des ESP32-PICO mit WLAN-Unterstützung
  • 1,14-Zoll-TFT-LCD-Bildschirm (135 x 240 Pixel)
  • Integrierter 160-mAh-Lithium-Akku
  • Benutzertaste und Einschalt-/Reset-Taste
  • Integrierter passiver Summer
  • Sichtfeld (FoV): 110° x 75°
  • Temperaturmessbereich: -40 °C ~ 300 °C
  • Unterstützt Hochtemperatur-Warnfunktion
  • Unterstützt die Anzeige über Cloud und lokales Netzwerk

Spezifikationen

Spezifikation Parameter
MCU ESP32-PICO, 240 MHz Dual-Core, 600 DMIPS, 520 KB SRAM
Sensor MLX90640
Sichtfeld (FoV) 110° x 75°
Auflösung 32 x 24
Flash-Speicher 4 MB Flash
Stromeingang 5 V @ 500 mA
Anschluss Typ-C
LCD-Bildschirm 1,14 Zoll, farbiges TFT-LCD, 135 x 240 Pixel, ST7789v2
Mikrofon (MIC) SPM1423
Summer Passiver Summer
PMU AXP192
Akku 160 mAh @ 3,7 V
Produktgröße 69,0 x 26,6 x 16,4 mm
Produktgewicht 31,0 g
Verpackungsgröße 110,0 x 87,0 x 25,0 mm
Bruttogewicht 62,9 g

Schnittstellen

  • USB-Typ-C-Anschluss für 5-V-Stromeingang
  • 1,14-Zoll-TFT-LCD zur Anzeige des Wärmebilds
  • Benutzertaste für Geräteinteraktionen
  • Einschalt-/Reset-Taste
  • WLAN-Verbindung für Cloud- und lokalen Netzwerkzugriff

Anwendungen

  • Temperaturerkennung und -warnung
  • Überwachung von Temperaturanomalien in Schaltkreisen
  • Hochpräzise, berührungslose Temperaturmessung
  • Überwachung biologischer Bewegungen
  • Visuelle Infrarot-Bildgebung

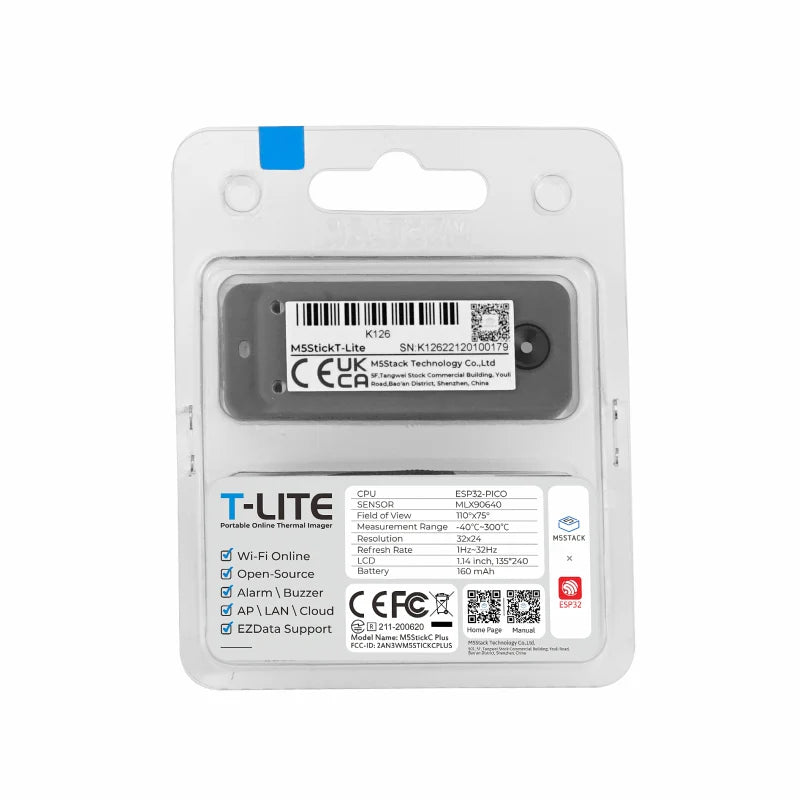

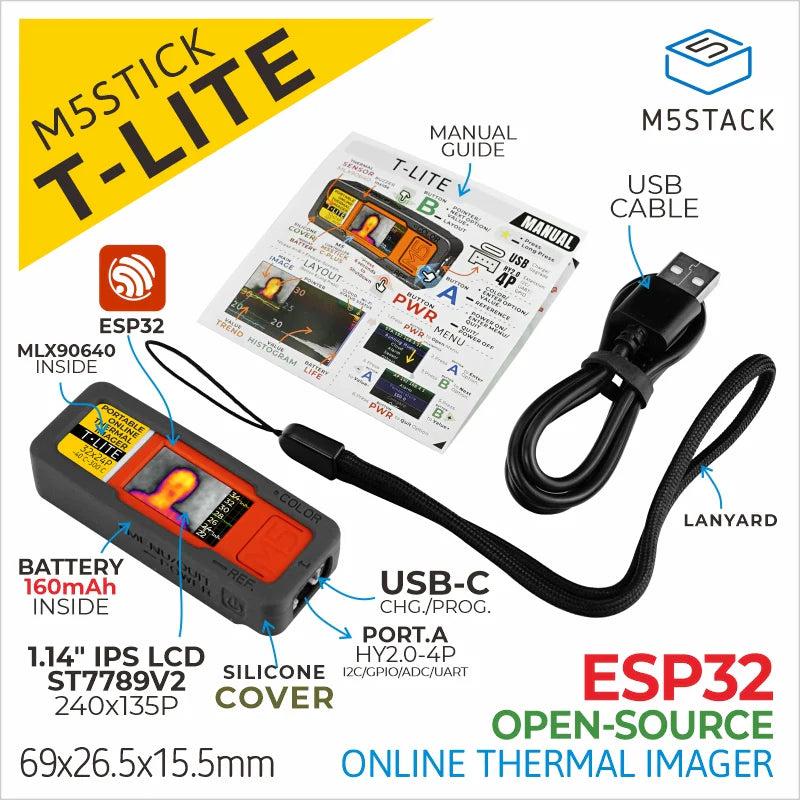

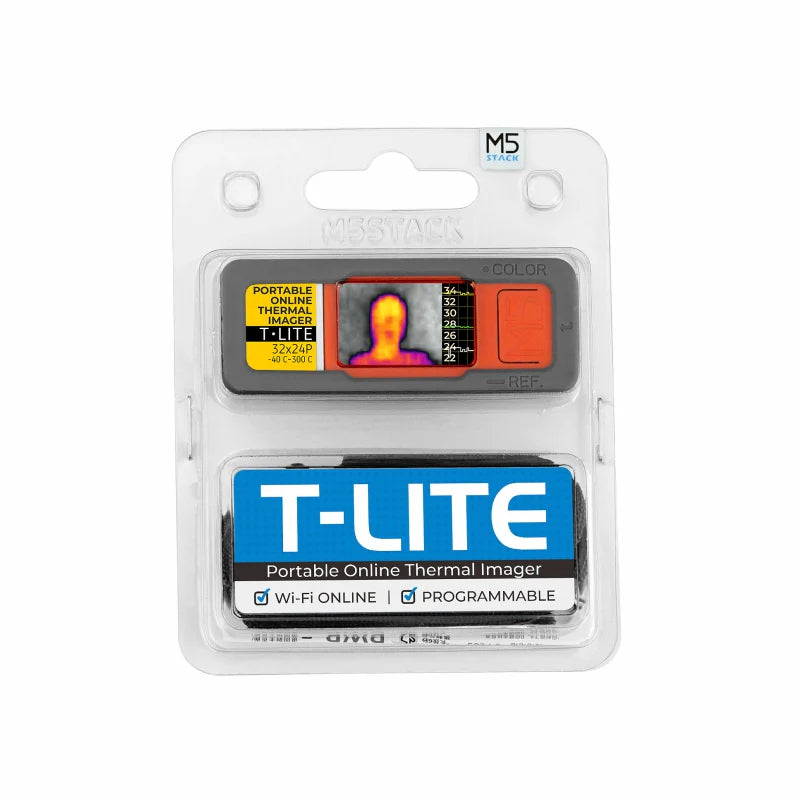

Produktliste

  • 1 x T-Lite
  • 1 x StickC-Plus
  • 1 x Trageband (Lanyard)
  • 1 x USB-Typ-C-Kabel (50 cm)
  • 1 x Benutzerhandbuch

Elektronisches Handbuch

M5Stick T-Lite Elektronisches Handbuch

Abmessungen

M5Stick T-Lite Abmessungen

Emissionsgrad-Referenztabelle

Material Emissionsgrad (Emissivity)
Menschliche Haut 0,98
Wasser 0,93
Kunststoff (undurchsichtig) 0,95
Asphalt 0,95
Beton 0,95
Backstein / Ziegel 0,90
Glas (Platte) 0,85
Holz (natürlich) 0,94
Aluminium (oxidiert) 0,30
Stahl (oxidiert) 0,80

Ressourcen

FAQ

Welchen Sensor verwendet der M5Stick T-Lite?

Er verwendet den Infrarot-Bildsensor MLX90640.

Wie hoch ist die Auflösung des Wärmebilds?

Die Wärmebildauflösung beträgt 32 x 24 Pixel.

Wie groß ist der Messbereich?

Der Temperaturmessbereich liegt zwischen -40 °C und 300 °C.

Unterstützt das Gerät WLAN?

Ja. Es wurde auf Basis des ESP32-PICO entwickelt und unterstützt WLAN.

Kann es Wärmebilder direkt anzeigen?

Ja. Es verfügt über einen 1,14-Zoll-TFT-LCD-Bildschirm (135 x 240 Pixel) zur direkten Anzeige von Wärmebildern.

Warum ist der Emissionsgrad wichtig?

Unterschiedliche Materialien reflektieren Infrarotstrahlung unterschiedlich. Das Einstellen des korrekten Emissionsgrads hilft, die Messgenauigkeit zu verbessern.
