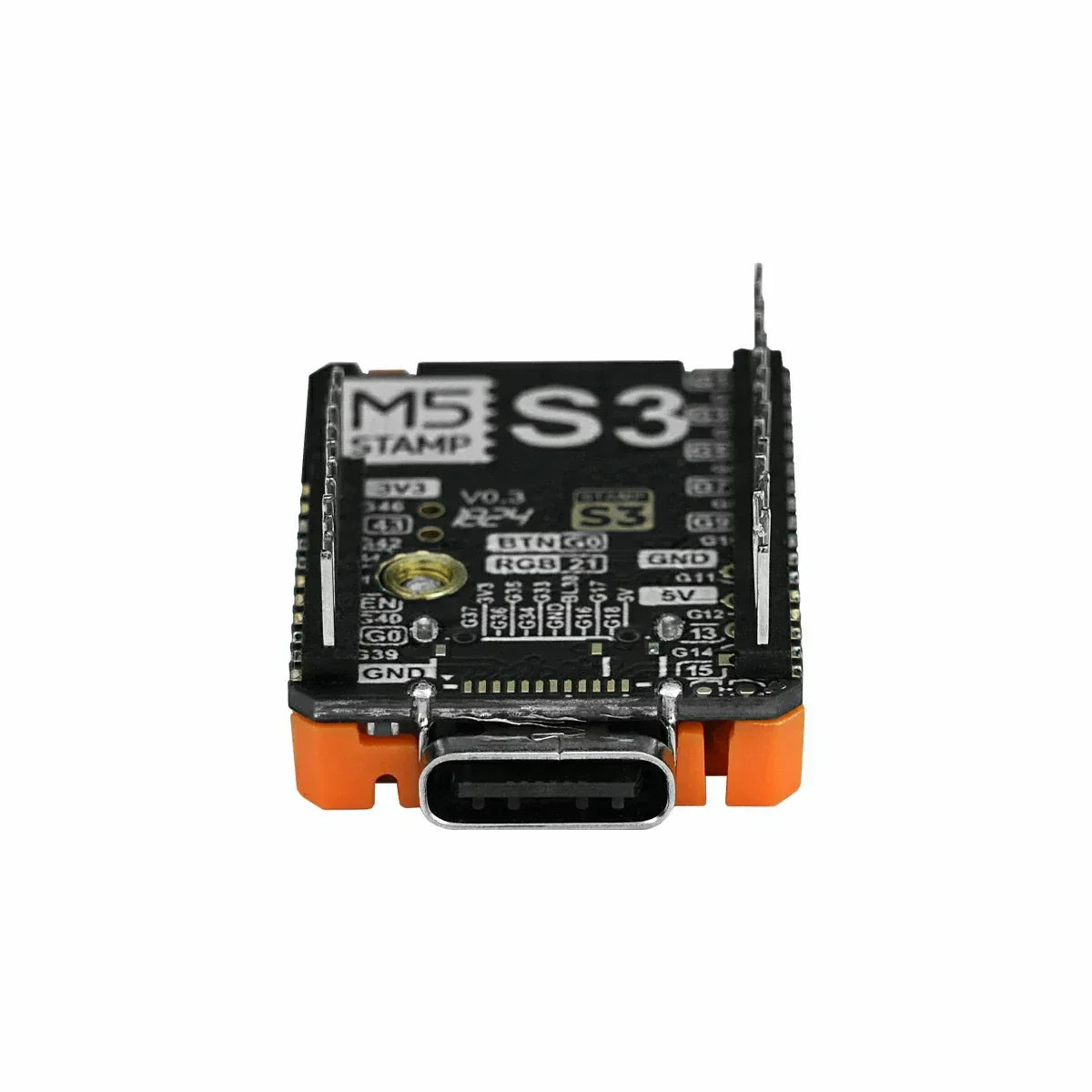

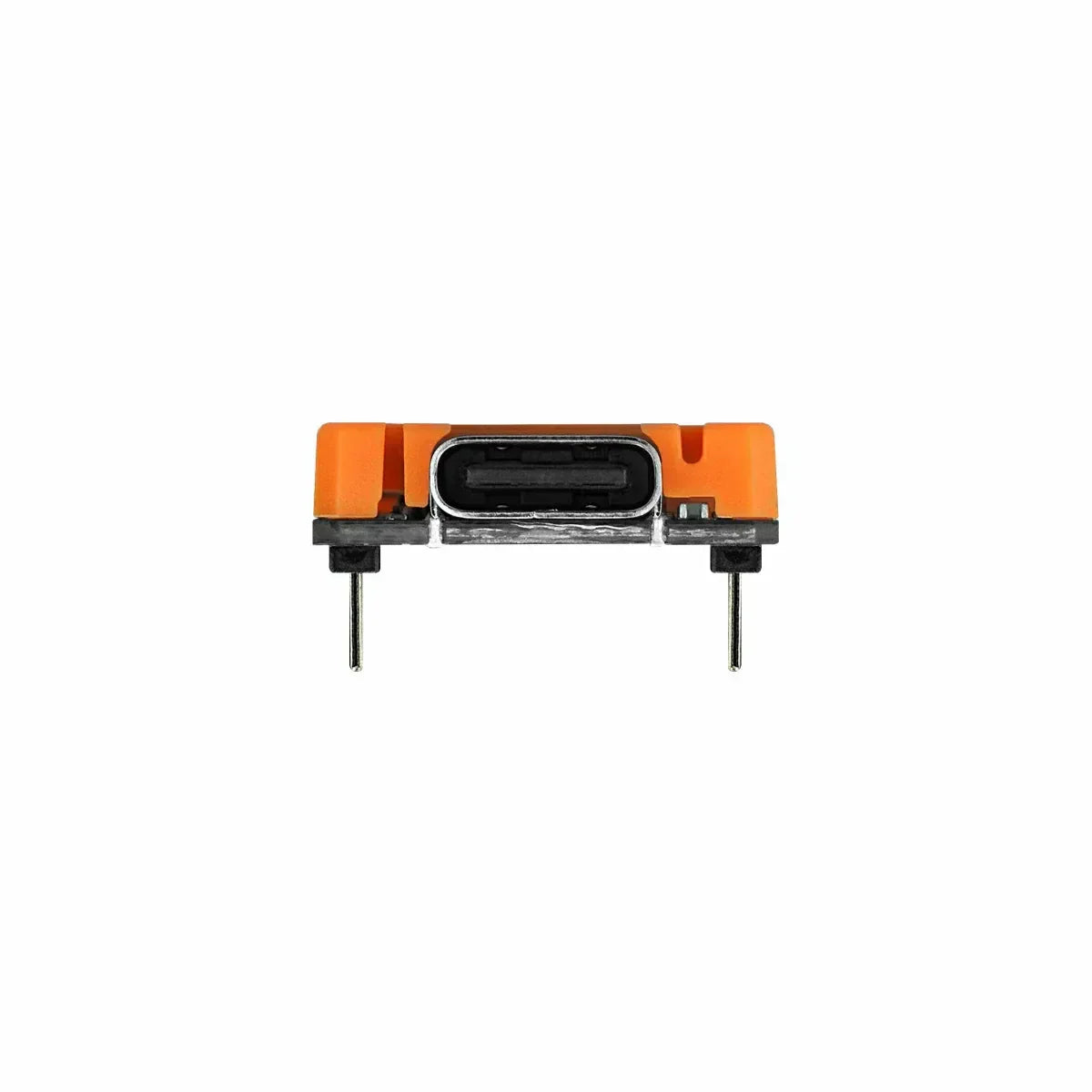

M5Stack M5StampS3A mit 1.27 Header-Pin
⚙️ Stamp‑S3A PIN1.27 – Kompaktes ESP32‑S3FN8 Embedded‑Modul
Das Stamp‑S3A PIN1.27 ist ein hochintegriertes Embedded‑Modul auf Basis des Espressif ESP32‑S3FN8 SoC. Mit einem 240 MHz Xtensa® 32‑Bit LX7 Dual‑Core Prozessor, 8 MB Flash‑Speicher, einer programmierbaren RGB‑LED und einer benutzerfreundlichen Taste bietet es eine leistungsstarke Plattform für IoT‑Lösungen, Smart‑Home Geräte, industrielle Steuerungssysteme und Wearables.

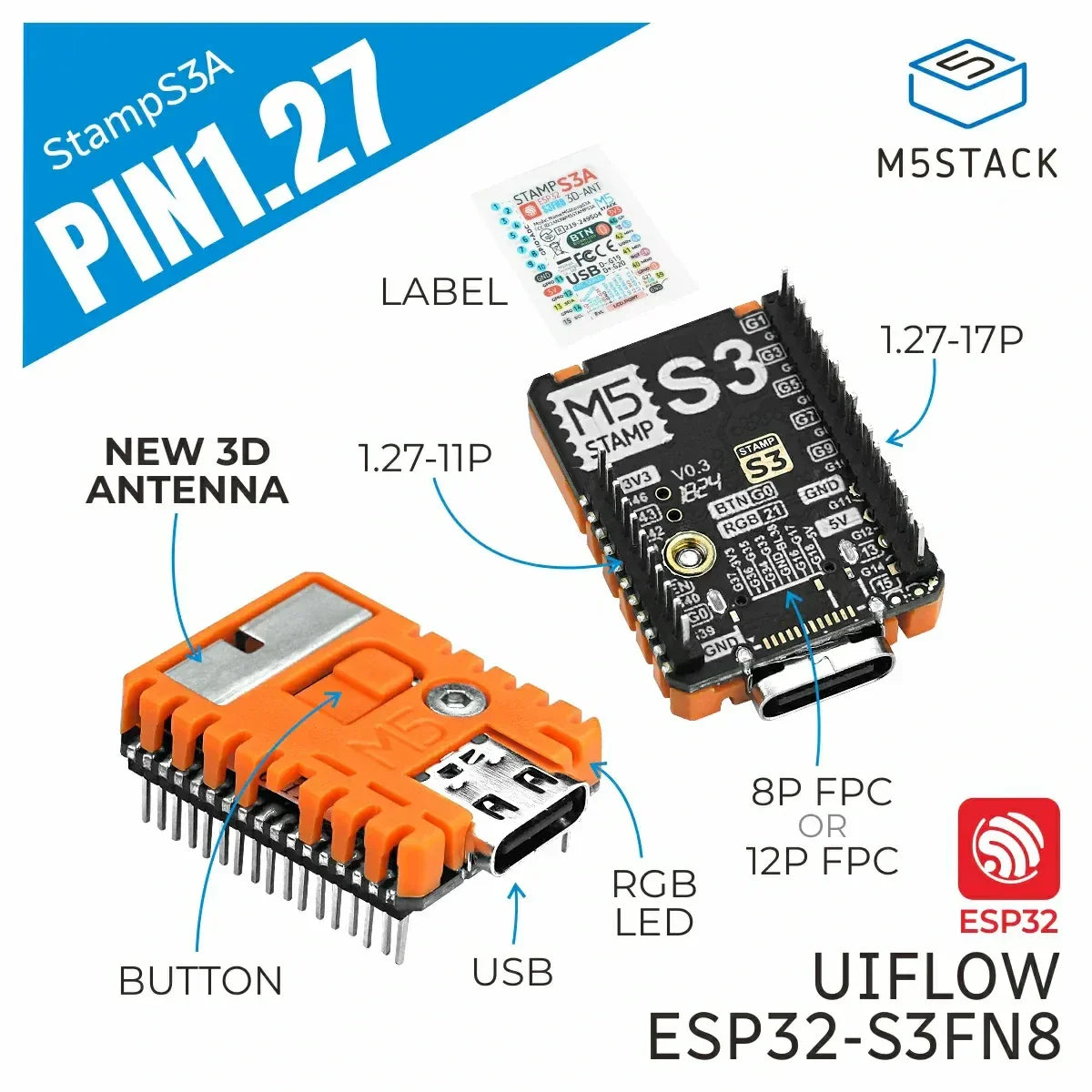

Dank des optimierten 3D‑Antennendesigns überzeugt das Modul mit verbesserter drahtloser Leistung. Der vorverlötete 1,27 mm Raster SMT‑Pin‑Header ermöglicht eine platzsparende Bauweise und erleichtert die direkte Integration in Leiterplatten. Entwickler profitieren von 23 multifunktionalen GPIOs und breiter Unterstützung durch Arduino IDE, UiFlow2, ESP‑IDF und PlatformIO.
🔧 Funktionen
-
✅ ESP32‑S3FN8 SoC (2,4 GHz Wi‑Fi)
-
✅ 1,27 mm Raster SMT‑Schnittstelle
-
✅ 23 multifunktionale GPIOs
-
✅ 8 MB Flash Speicher
-
✅ Integrierte programmierbare RGB‑LED und Taste
-
✅ Umfangreiche I/O‑Ausgänge für SMT, DIP, Flugdraht
-
✅ Entwicklungsplattformen: UiFlow2, Arduino IDE, ESP‑IDF, PlatformIO
📦 Lieferumfang
-
1 × Stamp‑S3A PIN1.27 Modul
-
1 × Aufkleber
🔧 Anwendungen
-
🏠 Smart‑Home Geräte
-
🏭 Industrielle Steuerungssysteme
-
⌚ Wearable Technologien
📊 Technische Daten
| Spezifikation | Parameter |
|---|---|
| SoC | ESP32‑S3FN8 |
| DC‑DC Converter | MUN3CAD0‑5C |
| Flash | 8 MB |
| Eingangsspannung | DC 5 V |
| HMI | Programmierbare Taste + RGB‑LED |
| Modulressourcen | Touch‑Sensor, I2C, SPI, GPIO, Impulszähler |
| IO‑Schnittstellen | 23 |
| IO‑Rastermaß | 1,27 mm |
| Betriebstemperatur | 0 – 40 °C |
| Produktgröße | 26.0 × 40.0 × 4.7 mm |
| Produktgewicht | 3.1 g |
| Verpackungsgröße | 100.0 × 80.0 × 20.0 mm |
| Bruttogewicht | 7.6 g |
🔍 Produktvergleich
| Vergleichspunkt | Stamp‑S3A PIN1.27 | Stamp‑S3 |
|---|---|---|
| RGB‑LED Steuerlogik | Multiplex mit PCB‑Hintergrundbeleuchtung | Standarddesign |
| Antennendesign | Optimiertes 3D‑Design mit besserer Leistung | Konventionelles Design |
| Boot‑Optionen | Erweiterter Vorschubbereich | Standard‑Spezifikation |
| Stromversorgung | USB 5 V, 500 mA | USB 5 V, 500 mA |
📘 Download‑Modus
Um den Download‑Modus zu aktivieren:
-
G0‑Taste gedrückt halten, bevor die Stromversorgung eingeschaltet wird.
-
Taste loslassen, nachdem die Stromversorgung anliegt.
Hinweise:
-
ESP32‑S3 Pins G0 und G46 sind Strapping‑Pins, die den Boot‑Modus bestimmen.
-
Standardmäßig: G0 hochgezogen, G46 heruntergezogen → normaler SPI‑Flash Boot.
-
Wichtig: G46 darf vor dem Boot nicht hochgezogen werden, sonst startet der Chip nicht korrekt.
-

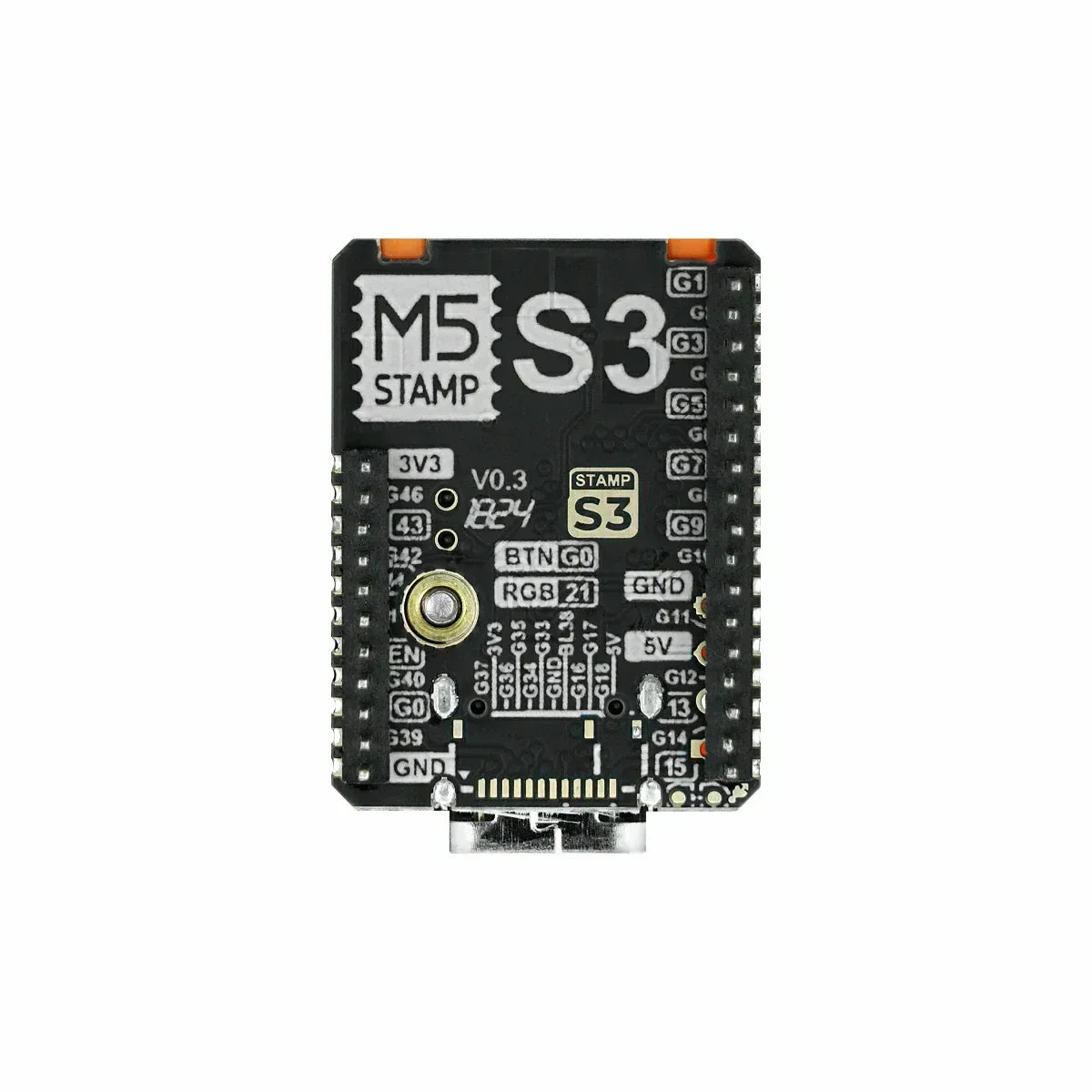

Auf der Rückseite ist eine SPI‑Schnittstelle für TFT‑Displays reserviert (kompatible FPC: 8 PIN & 12 PIN).
Schaltpläne
Pinbelegung
Modellgröße
Datenblätter
Software
Arduino
UiFlow2
