M5Stack M5Stack Thread Border Router

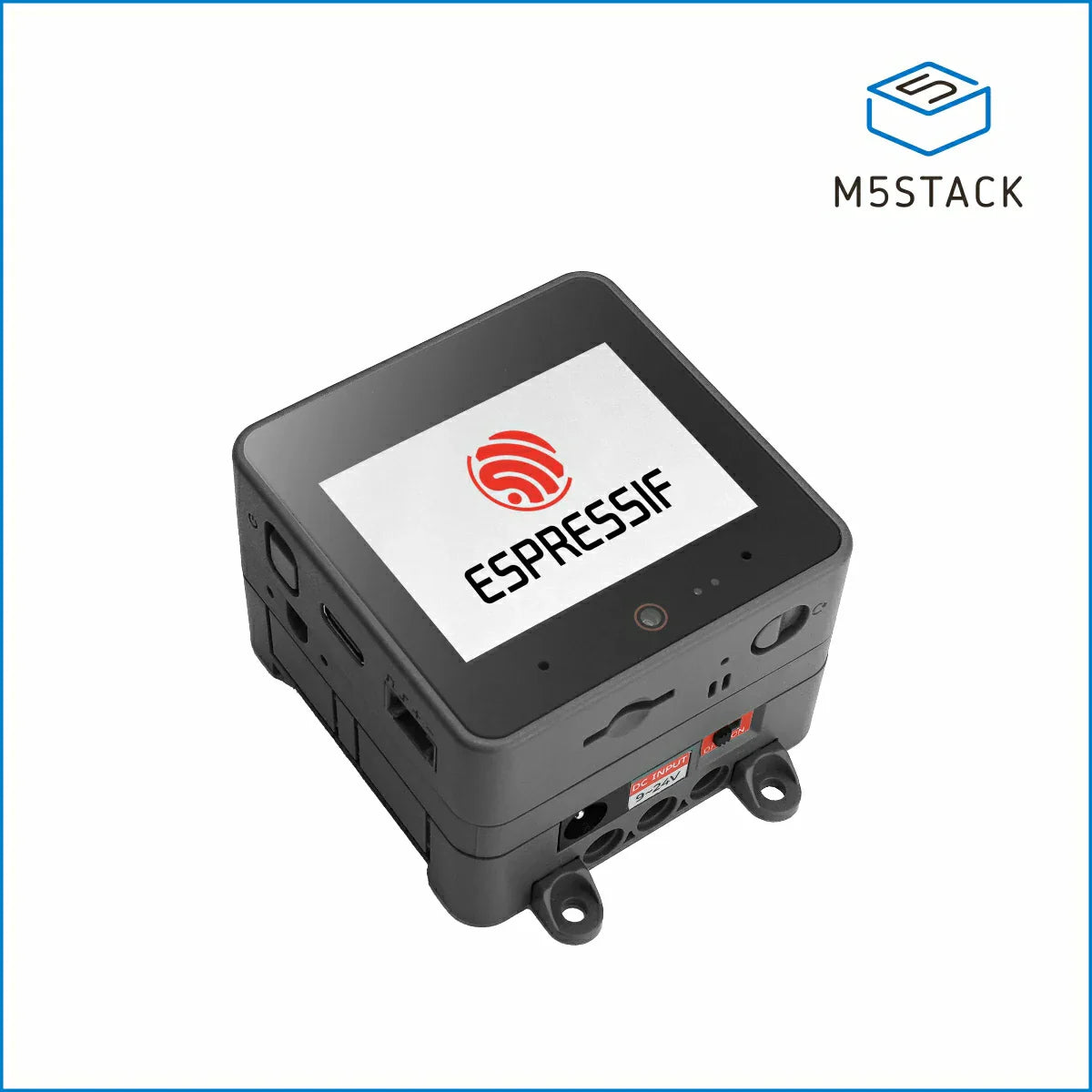

🔥 CoreS3 Thread BR — Thread Border Router Kit
Der CoreS3 Thread BR ist ein vollständiges Thread Border Router Kit 🌐, das aus zwei Hauptkomponenten besteht: dem CoreS3 Controller 🧠 und dem Module Gateway H2 🔗 Funkmodul.

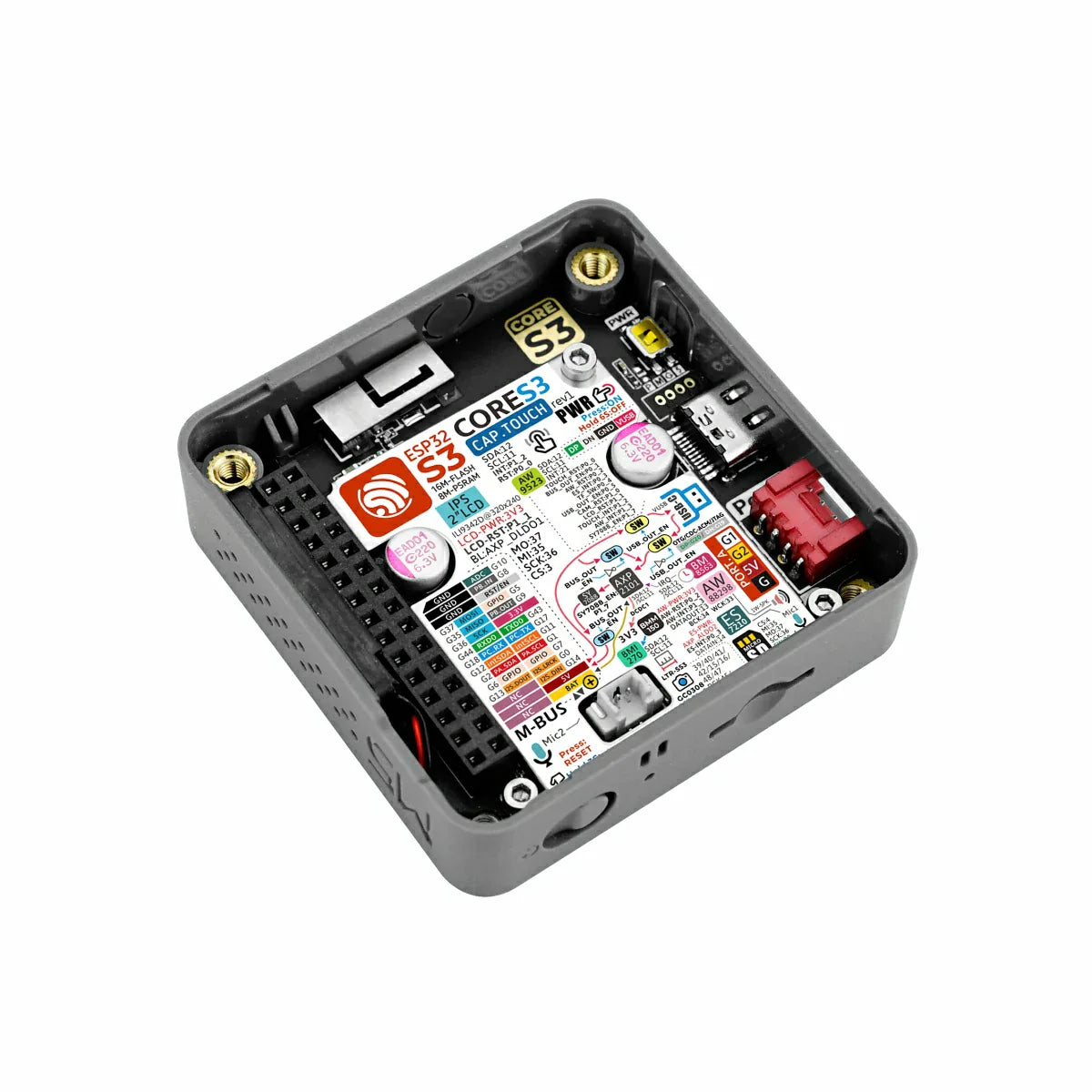

Der CoreS3 fungiert als Steuerkern des Edge‑Gateways, führt Benutzeranwendungen aus und betreibt den OpenThread‑Protokollstack 🧵. Angetrieben vom ESP32‑S3 SoC ⚙️ verfügt er über 16MB Flash, 8MB PSRAM und unterstützt 2.4 GHz Wi‑Fi 📶. Zudem integriert er ein 2.0" Touch‑LCD 🖥️, eine Kamera 📷, ein Mikrofon 🎤, einen Lautsprecher 🔊, eine RTC ⏱️ sowie einen Sechsachsen‑Bewegungssensor 🎯 und bietet damit eine umfangreiche Peripherie für anspruchsvolle Entwicklungen.
Das Module Gateway H2 basiert auf dem ESP32‑H2‑MINI‑1 und unterstützt IEEE 802.15.4 📡. Als OpenThread Radio Co‑Processor (RCP) übernimmt es das Weiterleiten von Thread‑Paketen 🚚 für den CoreS3‑Controller.
Dank seiner leistungsstarken Hardware und Protokollunterstützung eignet sich der CoreS3 Thread BR ideal für Smart‑Home‑Anwendungen 🏠, Umweltüberwachung 🌱, Sensornetzwerke 📡 und energieeffiziente drahtlose Knoten 🔋 und ermöglicht schnelles Prototyping und Produktentwicklung.
⭐ Features

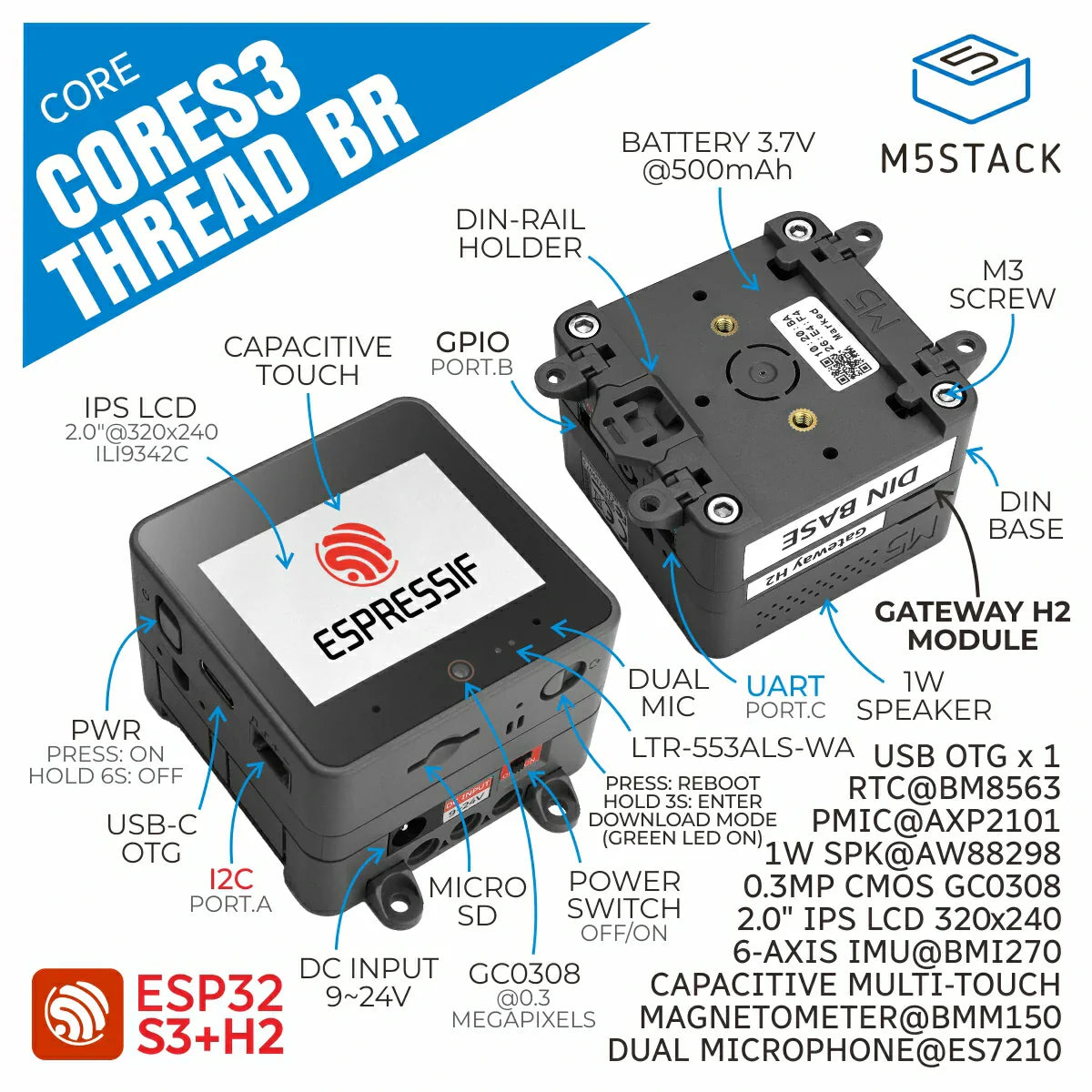

🧠 CoreS3 Core Controller
-
⚙️ ESP32‑S3
-
💾 16MB Flash
-
🧠 8MB PSRAM
-
💽 microSD‑Kartenslot
-
🎯 9‑Achsen‑IMU: BMI270 + BMM150
-
⏱️ RTC: BM8563
-
🔌 USB‑OTG
-
📷 0.3MP Kamera GC0308
-
👁️ Näherungssensor LTR‑553ALS‑WA
-
🎧 Audio‑Codec ES7210
-
🎤 Dual‑Mikrofoneingang
-
🔊 Hi‑Fi‑Leistungsverstärker AW88298 + 1W Lautsprecher
🔗 Module Gateway H2 (RCP)
-
⚙️ ESP32‑H2‑MINI‑1
-
📡 IEEE 802.15.4
-
🧵 Unterstützt Zigbee, Thread, Matter

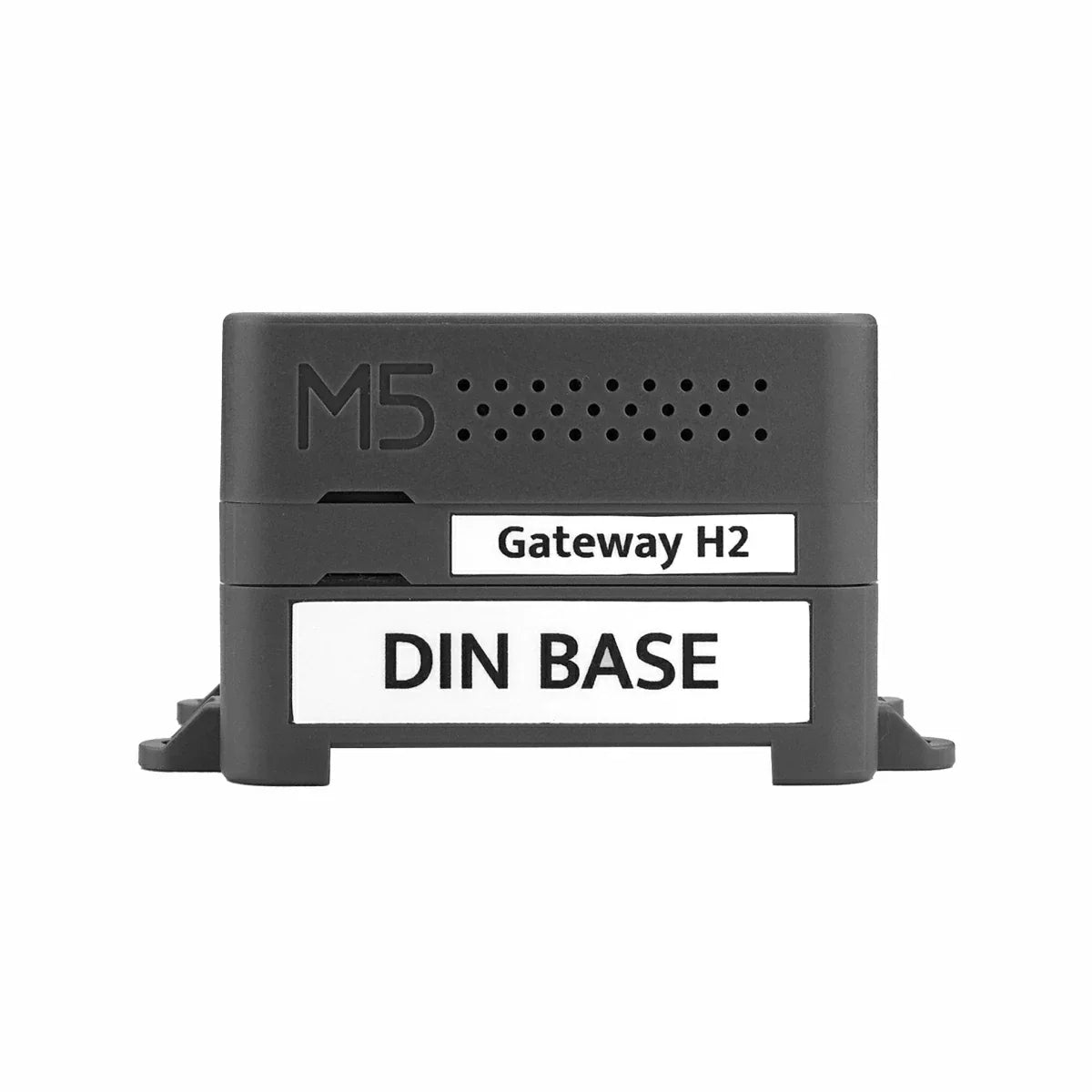

🧱 Base DIN
-

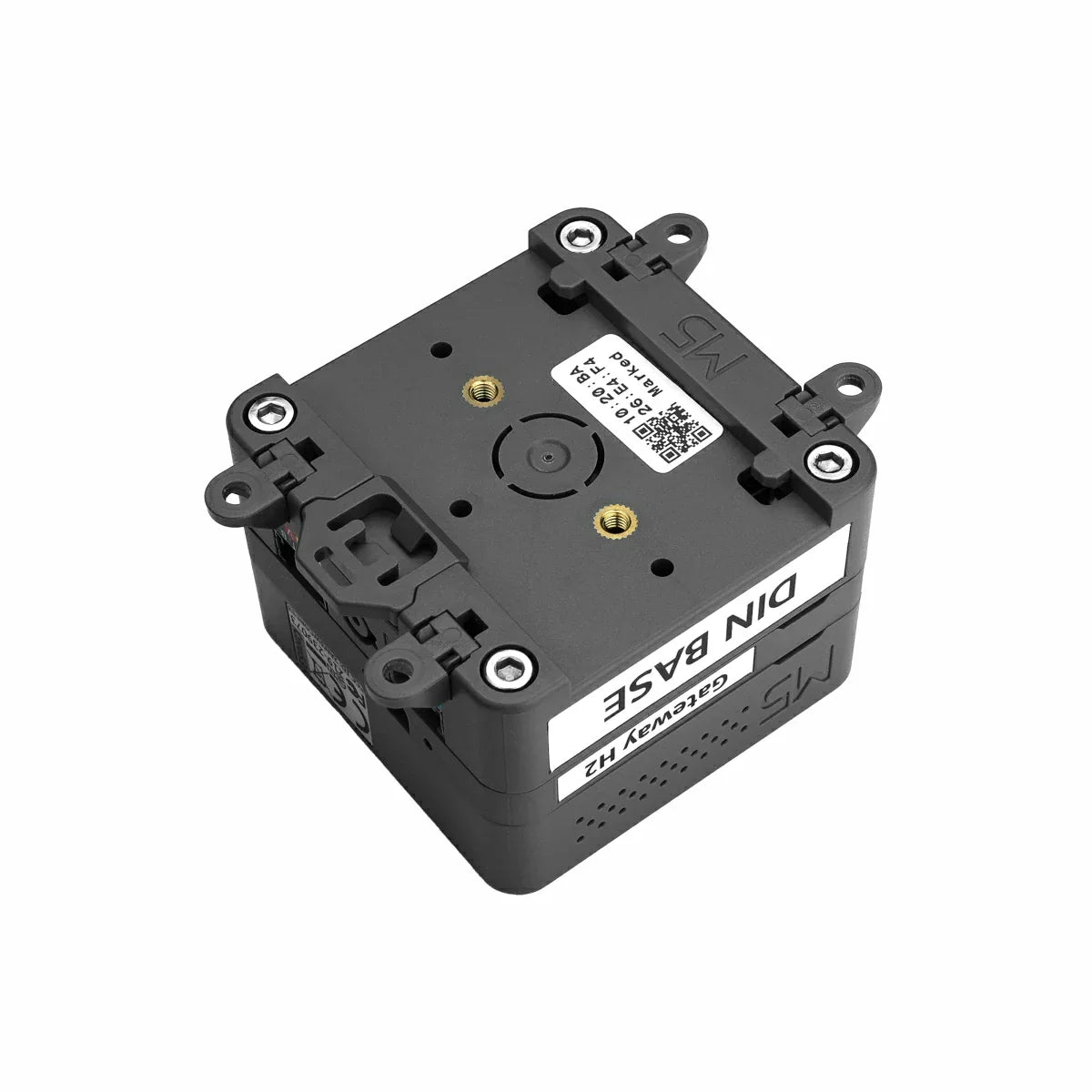

🛠️ DIN‑Schienen‑Montagedesign
-
🔋 Eingebauter 500mAh Lithium‑Akku
-

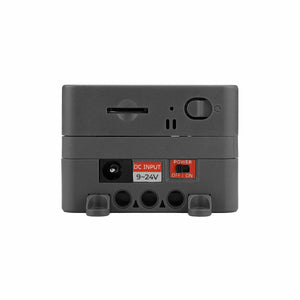

🔌 Unterstützt DC‑Eingang 9–24V
-
🔘 Unabhängiger Netzschalter
-
🔌 2 × HY2.0‑4P Erweiterungsschnittstellen
📦 Includes
-
1 × CoreS3 Thread BR
-
1 × Inbusschlüssel L‑Form 2.5mm (für M3‑Schrauben)
-
4 × Schraubklemmen
-
1 × DIN‑Schienen‑Basisclip
🚀 Applications
-
🏠 Smart Home
-
📡 Sensornetzwerke
Specifications
| Spezifikation | Parameter |
|---|---|
| SoC | ESP32-S3 @ Xtensa 32-bit LX7 Dual-core, 240MHz |
| Flash | 16MB |
| PSRAM | 8MB |
| Wi‑Fi | 2.4 GHz Wi‑Fi |

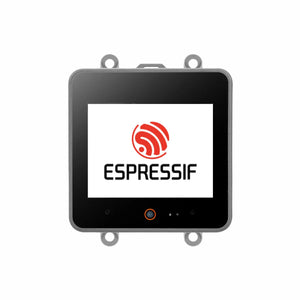

| Touch IPS LCD | 2.0" @ 320 × 240 ILI9342C |
| Kamera | GC0308 @ 0.3MP |
| Näherungssensor | LTR‑553ALS‑WA |
| Power Management | AXP2101 |
| 6‑Achsen IMU | BMI270 |
| 3‑Achsen Magnetometer | BMM150 |
| RTC | BM8563 |
| Lautsprecher | 16‑bit I2S Leistungsverstärker AW88298 @ 1W |
| Audio Codec | ES7210, Dual Microphone Input |
| RCP | ESP32‑H2‑MINI‑1 @ RISC‑V 32‑bit Single‑core, 96 MHz |
| Base DIN Akku | Lade‑IC: TP4057 Akku‑Kapazität: 500mAh |
| Produktgröße | 54.0 × 54.0 × 38.1 mm |
| Produktgewicht | 140.8 g |
| Verpackungsgröße | 101.0 × 64.0 × 41.0 mm |
| Bruttogewicht | 178.9 g |
Schematics
PinMap
LCD
| ESP32‑S3 | G37 | G36 | G3 | G35 |
|---|---|---|---|---|
| ILI9342C | MOSI | SCK | CS | DC |
Touch
| ESP32‑S3 | G12 | G11 |
|---|---|---|
| FT6336U (0x38) | I2C_SYS_SDA | I2C_SYS_SCL |
IMU
| ESP32‑S3 | G12 | G11 |
|---|---|---|
| BMI270 (0x69) | I2C_SYS_SDA | I2C_SYS_SCL |
| ESP32‑S3 | BMI270_ASDx | BMI270_ASCx |
|---|---|---|
| BMM150 (0x10) | BMM_SDA | BMM_SCL |
RTC
| ESP32‑S3 | G12 | G11 |
|---|---|---|
| BM8563 (0x51) | I2C_SYS_SDA | I2C_SYS_SCL |
| AXP2101 | IRQ |
|---|---|
| BM8563 | AXP_WAKEUP |
Audio
| ESP32‑S3 | G12 | G11 | G34 | G33 | G13 | G14 | G0 |
|---|---|---|---|---|---|---|---|
| ES7210 (0x40) | I2C_SYS_SDA | I2C_SYS_SCL | I2S_BCK | I2S_WCK | I2S_DATO | I2S_MCLK | |
| AW88298 (0x36) | I2C_SYS_SDA | I2C_SYS_SCL | I2S_BCK | I2S_WCK | I2S_DATI |
ALS & PS Sensor
| ESP32‑S3 | G12 | G11 |
|---|---|---|
| LTR‑553ALS‑WA (0x23) | I2C_SYS_SDA | I2C_SYS_SCL |
IO‑Erweiterung (AW9523B)
| ESP32‑S3 | G12 | G11 |
|---|---|---|
| AW9523B (0x58) | I2C_SYS_SDA | I2C_SYS_SCL |
| AW9523B | P0_0 | P0_1 | P0_2 | P0_3 | P0_4 | P0_5 |
|---|---|---|---|---|---|---|
| FT6336U | TOUCH_RST | |||||
| Power Control | BUS_OUT_EN | |||||
| AW88298 | AW_RST | |||||
| ES7210 | ES_INT | |||||
| microSD | TF_SW | |||||
| Power Control | USB_OTG_EN |
| AW9523B | P1_0 | P1_1 | P1_2 | P1_3 | P1_7 |
|---|---|---|---|---|---|
| Kamera | CAM_RST | ||||
| LCD | LCD_RST | ||||
| Touch | TOUCH_INT | ||||
| AW88298 | AW_INT | ||||
| Power Control | BOOST_EN |
microSD
| ESP32‑S3 | G35 | G37 | G36 | G4 |
|---|---|---|---|---|
| microSD | MISO | MOSI | SCK | CS |
Kamera
| GC0308 | Kamera‑Pin | ESP32‑S3 |
|---|---|---|
| SCCB Clock | SIOC | G11 |
| SCCB Data | SIOD | G12 |
| System Clock | XCLK | -1 |
| Vertical Sync | VSYNC | G46 |
| Horizontal Reference | HREF | G38 |
| Pixel Clock | PCLK | G45 |
| Pixel Data Bit 0 | D0 | G39 |
| Pixel Data Bit 1 | D1 | G40 |
| Pixel Data Bit 2 | D2 | G41 |
| Pixel Data Bit 3 | D3 | G42 |
| Pixel Data Bit 4 | D4 | G15 |
| Pixel Data Bit 5 | D5 | G16 |
| Pixel Data Bit 6 | D6 | G48 |
| Pixel Data Bit 7 | D7 | G47 |
| Kamera Reset | RESET | -1 |
| Kamera Power Down | PWDN | -1 |
Module Gateway H2 (RCP)
| Module Gateway H2 | ESP32‑S3 |
|---|---|
| RXD | G10 |
| TXD | G17 |
| MOSI | G37 |
| MISO | G35 |
| CLK | G36 |
| CS | G13 |
| WL_ACTIVE | G0 |
| BT_PRIORITY | G5 |
| BT_ACTIVE | G6 |
| EN | G7 |
| G9 | G18 |
HY2.0‑4P
| HY2.0‑4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.A | GND | 5V | G2 | G1 |
| PORT.B | GND | 5V | G9 | G8 |
| PORT.C | GND | 5V | G17 | G18 |
CoreS3 M5‑Bus
| FUNC | PIN | LEFT | RIGHT | PIN | FUNC |
|---|---|---|---|---|---|
| GND | 1 | 2 | G10 | ADC | |
| GND | 3 | 4 | G8 | PB_IN | |
| GND | 5 | 6 | RST | EN | |
| MOSI | G37 | 7 | 8 | G5 | GPIO |
| MISO | G35 | 9 | 10 | G9 | PB_OUT |
| SCK | G36 | 11 | 12 | 3V3 | |
| RXD0 | G44 | 13 | 14 | G43 | TXD0 |
| PC_RX | G18 | 15 | 16 | G17 | PC_TX |
| Int SDA | G12 | 17 | 18 | G11 | Int SCL |
| PORT.A SDA | G2 | 19 | 20 | G1 | PORT.A SCL |
| GPIO | G6 | 21 | 22 | G7 | GPIO |
| I2S_DOUT | G13 | 23 | 24 | G0 | I2S_LRCK |
| HVIN (Base DIN) | 25 | 26 | G14 | I2S_DIN | |
| HVIN (Base DIN) | 27 | 28 | 5V | ||
| HVIN (Base DIN) | 29 | 30 | BAT |
Model Size
CoreS3 Thread BR Modellgrößen‑PDF
Softwares
ESP‑IDF
- ESP Thread BR – ESP Zigbee Gateway
- ESP Thread BR – ESP Thread Border Router
- ESP Thread BR – Bidirektionale IPv6‑Konnektivität
- ESP Thread BR – NAT64
- ESP Thread Border Router SDK
