M5Stack LoRa Modul (868Mhz) v1.2
📡Modul LoRa868 v1.1
Das Modul LoRa868 v1.1 ist ein LoRa-Kommunikationsmodul mit einer Betriebsfrequenz von 868 MHz, Teil der M5Stack-Stackable-Modulserie. Es basiert auf dem Ra-01H Modul (Chip SX1276).
-

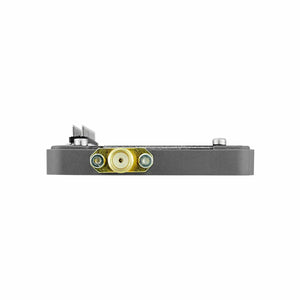

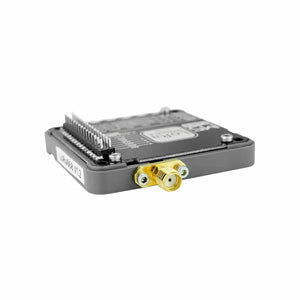

📶 Integrierte SMA-Antenne für stabile Signalübertragung
-
🔗 Zwei MCX-Antennenpads → flexibler Wechsel zwischen verschiedenen Antennentypen
-

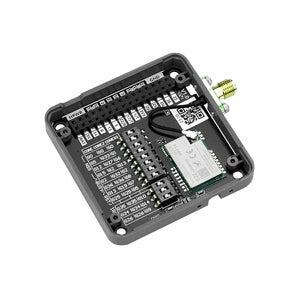

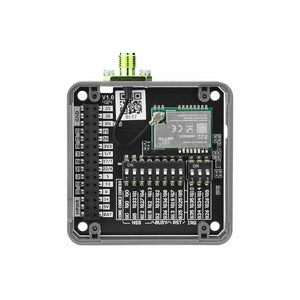

🎚️ DIP-Schalter → flexible Konfiguration der Kommunikationspins
-
🧩 Stapelfähiges Design → mehrere Module gleichzeitig nutzbar für mehr Anpassung & Skalierbarkeit
🚀 Anwendungsbereiche
-
🏙️ Smart Cities → IoT-Konnektivität & Infrastrukturüberwachung
-
🏠 Hausautomation → sichere drahtlose Steuerung von Geräten
-
🏭 Industrielle Automatisierung → zuverlässige Langstreckenkommunikation
-
📡 Fernüberwachung → Umweltsensorik & Datenerfassung
-
🌐 IoT-Geräte → vielseitige Integration in Embedded-Systeme
Bereiche.
Kernvorteile:
-
📡 Hohe Flexibilität:
- DIP-Schalter zur Pin-Umschaltung → Anpassung an diverse M5Stack-Hosts (Core/Core2/CoreS3) und mehrfaches Stapeln für komplexe Projekte
-
Dualer Antennenanschluss (SMA + 2× MCX-Pads) → Wechsel zwischen Antennentypen für optimale Signalstärke
-
🌐 Leistungsstarke Kommunikation:
-
Frequenzbereich 803–930 MHz → Kompatibel mit europäischen 868MHz-Netzen
-
Empfindlichkeit bis -140 dBm + 300 kbps Bitrate → Zuverlässige Datenübertragung auch in Störumgebungen
-
-
🛠️ Plug-and-Play-Integration:
-
SPI-Schnittstelle → Einfache Anbindung an Arduino, MicroPython oder UIFlow (Blockly) für schnelle Prototypen
-
⚙️ Technische Spezifikationen
|
Parameter |
Wert |
|---|---|
|
Frequenzbereich |
803–930 MHz |
|
Modulation |
FSK/GFSK/MSK/GMSK/LoRa/OOK |
|
Empfindlichkeit |
-140 dBm (LoRa-Modus) |
|
Stromverbrauch |
Standby: 1.74 mA |
|
Betriebstemperatur |
0–40°C |
|
Abmessungen |
54 × 54 × 13.1 mm |
|
Gewicht |
22.8 g (ohne Antenne) |
📦 Lieferumfang
-
1× LoRa868 v1.1 Modul
-
1× SMA-Antenne (2.5 dBi)
-
Einsatzbereit: Direkter Anschluss an M5Stack-Hosts ohne Zusatzhardware
🏭 Ideal für diese Anwendungen:
-
Industrie 4.0: Maschinen-Fernüberwachung in Fabriken
-
Smart City: Straßenlaternen-Steuerung oder Abfllsensorik
-
Landwirtschaft: Bodenfeuchte-Messung auf großen Feldern
-
IoT-Sensornetzwerke: Batteriebetriebene Umweltsensoren mit Jahres-Batterielaufzeit
Schaltpläne
Modul LoRa868 v1.1 Schaltplan PDF
