M5Stack Isolierte RS485 Einheit Isolierte Transceiver Datenübertragung
🔌 Produktübersicht – Unit RS485-ISO Isolierter RS485-Transceiver

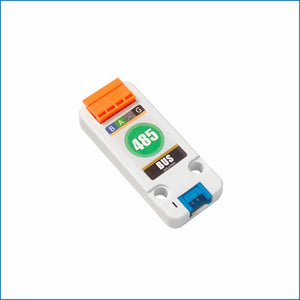

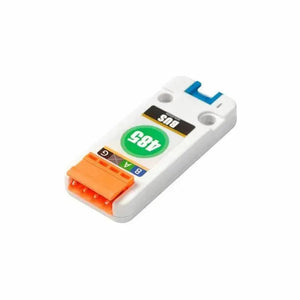

Unit RS485-ISO ist ein kompakter, zuverlässiger isolierter RS485-Halbduplex-Transceiver, der für die industrielle serielle Kommunikation entwickelt wurde. Er wandelt TTL-Signale in RS485-Differenzsignale um und ermöglicht eine rauschresistente Datenübertragung über große Entfernungen zwischen Mikrocontrollern und RS485-Geräten.

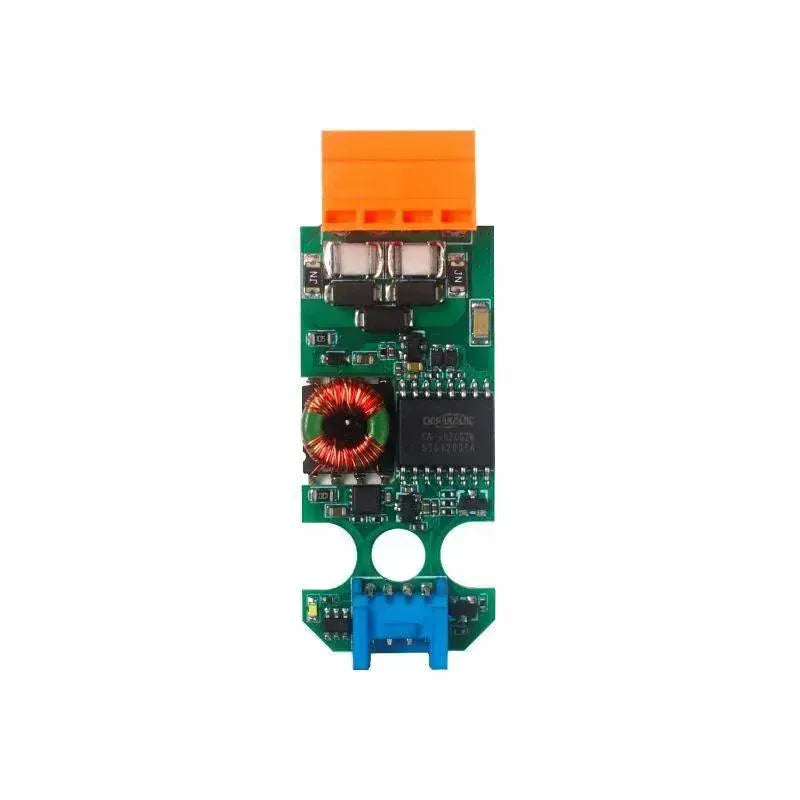

Das Modul basiert auf dem robusten CA-IS3082W-Isolationschip und bietet effektiven Schutz vor elektrischen Störungen, Spannungsspitzen und transienten Überspannungen. Es gewährleistet eine hohe Signalqualität und schützt empfindliche Steuergeräte in rauen Umgebungen. Der integrierte Fail-Safe-Empfänger gibt ein hohes Signal aus, wenn der Eingang offen oder kurzgeschlossen ist – für stabile Kommunikation.
Mit Unterstützung für bis zu 256 RS485-Busknoten und einer Übertragungsrate von bis zu 500 Kbps eignet sich Unit RS485-ISO ideal für Multipoint-Kommunikationssysteme in der Industrieautomatisierung, Gebäudeleittechnik und Sensornetzwerken. Wenn Ihr Projekt eine RS485-Protokollkonvertierung mit hoher Isolierung und Signalqualität erfordert, ist dieses Modul eine zuverlässige Wahl.
✨ Funktionen
- 🧩 Integrierter CA-IS3082W Digital-Isolations-Transceiver
- ⚡ Eingebautes isoliertes DC-DC-Netzteil
- 🚀 Signalübertragungsrate: bis zu 500 Kbps
- 🛡️ Fail-Safe-Empfänger bei offenem oder kurzgeschlossenem Bus
- 🔗 Unterstützt bis zu 256 RS485-Busknoten
- 🔌 Isolationsspannungsfestigkeit: bis zu 1000 VRMS
- 💻 Kompatibel mit Arduino, UIFlow Blockly und UIFlow Python
- 🧱 Enthält 2 LEGO-kompatible Montagelöcher

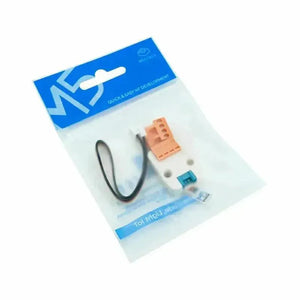

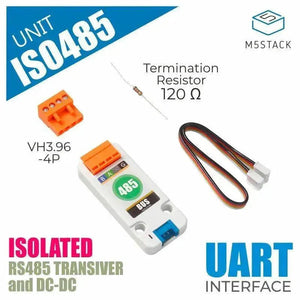

📦 Lieferumfang
- 1 × Unit RS485-ISO Modul
- 1 × VH-3.96 4P-Steckverbinder
- 1 × 120Ω Abschlusswiderstand
- 1 × HY2.0-4P Grove-Kabel (20 cm)
- 1 × I/O-Beschriftungssticker
🎯 Typische Anwendungen
- Industrielle RS485-Kommunikation zwischen Mikrocontrollern und Feldgeräten
- Serielle Datenübertragung über große Entfernungen in störungsreichen Umgebungen
- Mehrknoten-RS485-Bussysteme in Automatisierung und Steuerung
📐 Technische Daten
| Spezifikation | Parameter |
|---|---|
| Isolationsspannung | 1000V |
| Maximale Busknoten | 256 |
| ESD-Schutz | ±15KV |
| Schutzfunktionen | Fail-Safe, Überstromschutz, Thermischer Abschaltschutz |
| Modulgröße | 56.0 × 24.0 × 10.2 mm |
| Nettogewicht | 9.1g |
| Verpackungsgröße | 138.0 × 93.0 × 11.2 mm |
| Bruttogewicht | 17.8g |
📄 Schaltplan

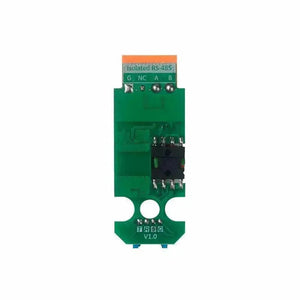

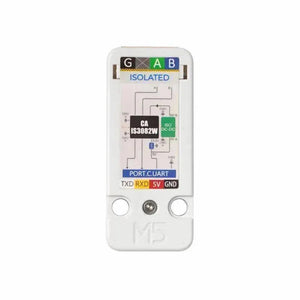

🔌 Pinbelegung
Unit RS485-ISO
| HY2.0-4P | Schwarz | Rot | Gelb | Weiß |
|---|---|---|---|---|
| PORT.C | GND | 5V | UART_RX | UART_TX |

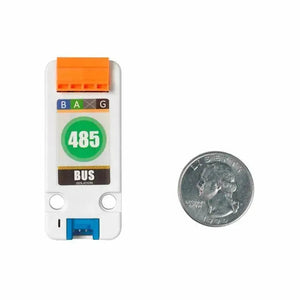

📏 Modulabmessungen
📑 Datenblätter
CA-IS3082W Datenblatt herunterladen (PDF)
💻 Software & Beispiele
Arduino
Arduino-Testbeispiel für RS485-ISO
UiFlow1
🧩 EasyLoader
| EasyLoader | Download-Link | Hinweise |
|---|---|---|
| RS485-ISO EasyLoader | Download | / |
