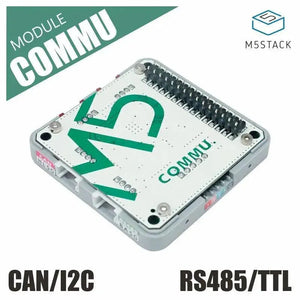

M5Stack COMMU Module RS485 TTL CAN I2C interface expansion angled view

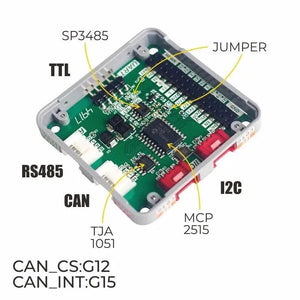

M5Stack COMMU Module RS485 TTL CAN I2C interface overview image

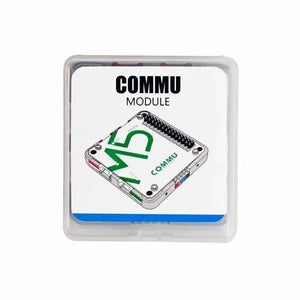

M5Stack COMMU Module RS485 TTL CAN I2C package image
M5Stack COMMU Module RS485 TTL CAN I2C front and angled combo image
M5Stack COMMU Module RS485 TTL CAN I2C interface combo image
M5Stack COMMU Module RS485 TTL CAN I2C dimensions and layout image

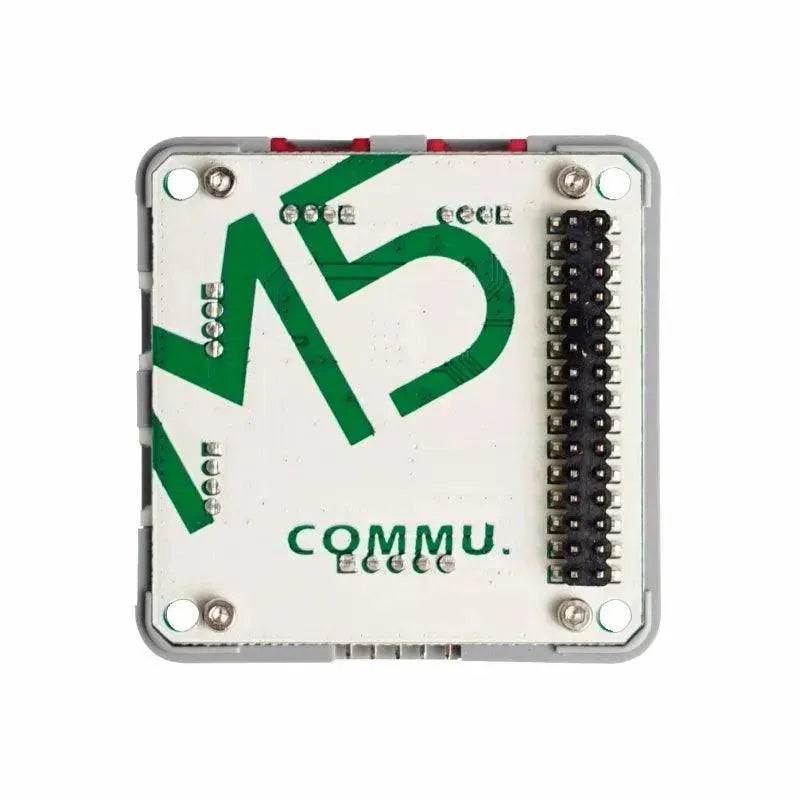

M5Stack COMMU Module RS485 TTL CAN I2C dual view image
M5Stack COMMU Module RS485 TTL CAN I2C interface expansion main product image
M5Stack COMMU Module RS485 TTL CAN I2C interface expansion angled view
M5Stack COMMU Module RS485 TTL CAN I2C interface overview image
M5Stack COMMU Module RS485 TTL CAN I2C package image
M5Stack COMMU Module RS485 TTL CAN I2C front and angled combo image
M5Stack COMMU Module RS485 TTL CAN I2C interface combo image
M5Stack COMMU Module RS485 TTL CAN I2C dimensions and layout image
M5Stack COMMU Module RS485 TTL CAN I2C dual view image

M5Stack COMMU-Modul RS485 TTL CAN I2C Schnittstellen-Erweiterung

Trustpilot
Artikelnummer: M5-M011
Verkaufspreis 13,29 €
inkl. MwSt.
zzgl. MwSt.

Größere Stückzahl benötigt?

Mengenangebot anfordern

Erhalten Sie ein verbindliches Angebot mit Lieferzeit und Mengenpreisen.

Angebot anfordern

Für Hochschulen, Unternehmen, Distributoren und Projektbestellungen.

1 auf Lager

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €50.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €30.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
M5Stack COMMU Module RS485 TTL CAN I2C interface expansion main product image

M5Stack COMMU-Modul RS485 TTL CAN I2C Schnittstellen-Erweiterung

13,29 €

Description

Das M5Stack COMMU-Modul ist ein kompaktes Multiprotokoll-Kommunikationsmodul zur Erweiterung von M5Stack Core Projekten. SKU M5-M011 ergaenzt RS485-, TTL-, CAN- und I2C-Schnittstellen in einem Modul und eignet sich fuer industrielle Kommunikation, serielle Geraete-Gateways, Sensor-Hubs und Embedded-Protokollbruecken.

Das Modul bietet zwei I2C-Ports, einen CAN-Port, einen RS485-Port und einen TTL-Port. Es integriert einen MCP2515-1/SO CAN-Controller und einen SP3485EN-L/TR RS485-Transceiver, damit Entwickler M5Stack Systeme einfach mit gemischten seriellen Bussen und Feldgeraeten verbinden koennen.

Mit einem kompakten Gehaeuse von 54.2 x 54.2 x 13mm und geringem Gewicht passt das COMMU-Modul auf Prototyping-Arbeitsplaetze, mobile Roboter, Controller-Knoten und kompakte IoT-Installationen, bei denen mehrere Kommunikationsschnittstellen ohne eigene Adapterplatine benoetigt werden.

Features

  • Multiprotokoll-Erweiterung: ergaenzt I2C-, CAN-, RS485- und TTL-Kommunikation fuer kompatible M5Stack Core Systeme.
  • Zwei I2C-Ports: stellt zwei I2C-Schnittstellen fuer Sensoren, Peripheriemodule und kurze Geraeteerweiterungen bereit.
  • CAN-Kommunikation: integriert den MCP2515-1/SO CAN-Controller fuer CAN-Bus-Experimente und Embedded-Control-Projekte.
  • RS485-Kommunikation: nutzt den SP3485EN-L/TR RS485-Transceiver fuer industrielle serielle Kommunikation und busfoermige Geraeteverdrahtung.
  • TTL-Seriellschnittstelle: unterstuetzt TTL-UART-Kommunikation fuer serielle Peripherie und Protokollbruecken.
  • Kompaktes Moduldesign: 54.2 x 54.2 x 13mm Modul mit PC-Kunststoffgehaeuse fuer sauberes Stapeln und Integrieren.
  • Passend zum M5Stack Oekosystem: geeignet fuer industrielle Steuerung, IoT-Gateways, Robotercontroller und Sensor-Hub-Entwicklung.
  • Schnelles Prototyping: hilfreich, wenn ein Controller in einem Proof of Concept mit mehreren Kommunikationsbussen sprechen muss.

Specifications

SKU M5-M011
Produkt M5Stack COMMU-Modul
Schnittstellen I2C x2, CAN x1, RS485 x1, TTL x1
CAN-Controller MCP2515-1/SO
RS485-Transceiver SP3485EN-L/TR
Standard-TTL-Zuordnung TTL-Schnittstelle standardmaessig auf UART0
Standard-RS485-Zuordnung RS485-Schnittstelle standardmaessig auf UART2
TTL-Neuzuordnung Onboard-Jumper koennen TTL je nach Projektverdrahtung auf UART2 umlegen
Nettogewicht 13.5g
Bruttogewicht 24g
Produktgroesse 54.2 x 54.2 x 13mm
Verpackungsgroesse 60 x 57 x 17mm
Material Kunststoff, PC

Applications

  • Industrielle Kommunikations-Gateways und RS485-Integration serieller Geraete.
  • CAN-Bus-Experimente, Controller-Knoten und Embedded-Protokollbruecken.
  • M5Stack Robotercontroller, mobile Plattformen und gemischte Sensorbus-Prototypen.
  • IoT-Datenerfassungssysteme mit Bedarf an I2C-, TTL-, CAN- und RS485-Schnittstellen.
  • Modbus-aehnliche serielle Projekte, Feldgeraetetests und kompakte Automatisierungsdemos.

Product List

1 M5Stack COMMU-Modul

Other Content

Schnittstellenhinweis: Dieses Modul ist fuer Kommunikationserweiterung ausgelegt. Spannungspegel, Busverdrahtung, Terminierung, Massefuehrung und Protokolleinstellungen vor dem Anschluss industrieller RS485- oder CAN-Geraete pruefen.

UART-Hinweis: TTL ist standardmaessig UART0 zugeordnet und RS485 standardmaessig UART2. Die Onboard-Jumper nur dann nutzen, wenn das Projekt eine andere serielle Zuordnung benoetigt.

CAN-Hinweis: Der MCP2515 CAN-Controller eignet sich fuer CAN-Bus-Experimente und Embedded-Kommunikation; finale Busgeschwindigkeit, Terminierung und Softwarekonfiguration haengen von der Host-Anwendung ab.

Auswahlhinweis: Das M5Stack COMMU-Modul ist sinnvoll, wenn ein kompaktes M5Stack System RS485-, TTL-, CAN- und I2C-Erweiterung ohne kundenspezifische Carrier-Platine benoetigt.

Resources

FAQ

Was ist M5-M011?

M5-M011 ist das M5Stack COMMU-Modul, ein Multiprotokoll-Kommunikationsmodul mit RS485-, TTL-, CAN- und I2C-Schnittstellen.

Welche Schnittstellen bietet das Modul?

Es bietet I2C x2, CAN x1, RS485 x1 und TTL x1.

Welche CAN- und RS485-Chips werden verwendet?

Das Modul nutzt einen MCP2515-1/SO CAN-Controller und einen SP3485EN-L/TR RS485-Transceiver.

Was ist im Lieferumfang enthalten?

Der Lieferumfang enthaelt ein M5Stack COMMU-Modul.

Fuer welche Projekte eignet es sich besonders?

Es eignet sich fuer industrielle Kommunikation, M5Stack IoT-Gateways, Robotercontroller, serielle Protokollbruecken, CAN-Bus-Experimente und RS485-Geraeteintegration.
