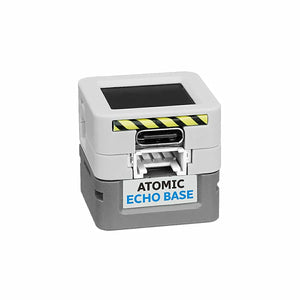

M5Stack AtomS3R KI-Chatbot-Kit (8MB PSRAM)

M5Stack AtomS3R KI-Chatbot-Kit (8MB PSRAM)

€33,35

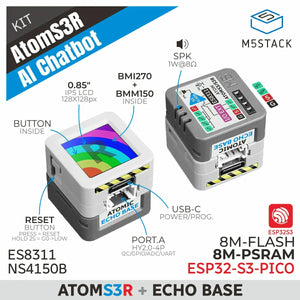

🧩 Das AtomS3R-AI Chatbot Kit ist eine kompakte AI-Sprachentwicklungsplattform, konzipiert für Echtzeit-Sprachinteraktion, Wake-Word-Erkennung und Edge-Cloud-Kollaboration. Es besteht aus zwei Modulen: dem AtomS3R-Controller und der Atomic Echo Base.

🎛️ Der Controller basiert auf dem ESP32-S3-PICO-1-N8R8-Chip und bietet 8MB Flash + 8MB PSRAM, ein 9-Achsen-IMU (BMI270 + BMM150) sowie eine IR-Sendeeinheit. Die Echo Base verwendet den ES8311 Audio-Codec für hochauflösende Dekodierung und steuert sowohl das MEMS-Mikrofon als auch den 1W-Lautsprecher.

🗣️ Das Kit unterstützt die Integration mit XiaoZhi-, OpenAI- und Volcengine-Sprachassistenten und ermöglicht latenzarme Erkennung sowie benutzerdefinierte Aktivierungswörter.



🔧 Merkmale

  • Unterstützt XiaoZhi-, OpenAI-, Volcengine-Sprachassistenten
  • AI-Spracherkennung mit Wake-Word-Unterstützung
  • Edge-Cloud-Modellverwaltung
  • ESP32-S3-Controller mit 8MB Flash + 8MB PSRAM
  • 9-Achsen-IMU (BMI270 + BMM150)
  • Infrarot-Sendeeinheit
  • Erweiterbare GPIOs und HY2.0-4P-Port
  • 24-Bit I2S Audio-Codec (ES8311)
  • MEMS-Digitalmikrofon (≥65 dB SNR)
  • Class-D-Verstärker (NS4150B)
  • 1W @ 8Ω Lautsprecher
  • Entwicklungsplattformen: ESP-IDF, PlatformIO, Arduino, UiFlow2

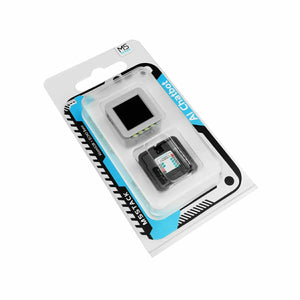

📦 Lieferumfang

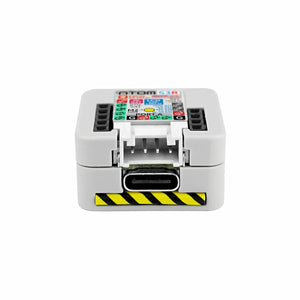

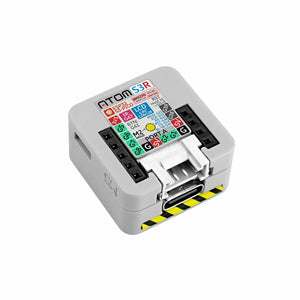

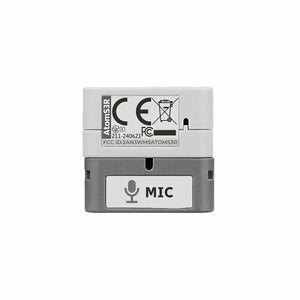

  • 1 × AtomS3R

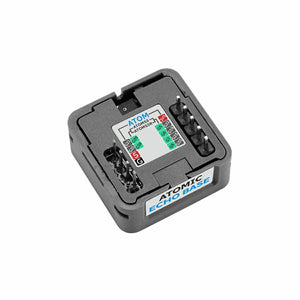

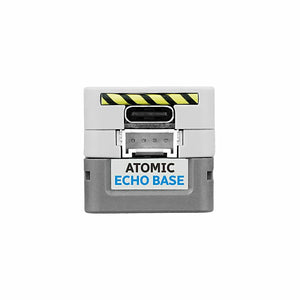

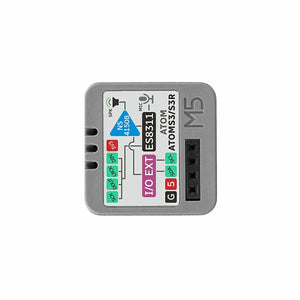

  • 1 × Atomic Echo Base



🚀 Anwendungen

  • Sprachassistent-Entwicklung
  • Sprachsteuerung für Smart Home



📊 Technische Daten

Spezifikation Parameter
SoC ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7 @240MHz, USB-OTG
PSRAM 8MB
Flash 8MB
TFT-Treiber GC9107

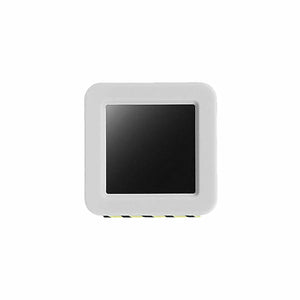

Display 128×128 Farb-IPS
6-Achsen-Sensor (BMI270) Genauigkeit: 0,05 %, I2C: 0x68
3-Achsen-Geosensor (BMM150) 0,3μT, über Sensor-Hub
IR-Sendeeinheit 12,46m @ 180°
Erweiterung GPIO: G5–G8, G38, G39 + HY2.0-4P
Audio-Codec ES8311, 24-Bit, I2S
Mikrofon MSM381A3729H9BPC, SNR ≥65dB
Verstärker NS4150B, Class D
Lautsprecher 2014-Kammer, 1W @ 8Ω
Betriebstemperatur 0–40°C
Abmessungen AtomS3R: 24×24×12,9mm
Echo Base: 24×24×14,14mm
Gewicht AtomS3R: 6,6g
Echo Base: 6,3g
Verpackung 120×65×16mm, 21,6g



🔄 Download-Modus

Zum Flashen der Firmware: Halten Sie die Reset-Taste ca. 2 Sekunden gedrückt, bis die grüne LED leuchtet, dann loslassen. Das Gerät wechselt in den Download-Modus.

Download Mode



📐 Schaltpläne

Preview

Preview



📌 PinMap

RGB, BMI270, IR, BUTTON

ESP32-S3-PICO-1-N8R8 G0 G45 G47 G41
LP5562 (RGB-Steuerchip) SYS_SCL SYS_SDA
BMI270 SYS_SCL SYS_SDA
IR IR_LED_DRV
TASTE USER_BUT



BMM150

BMI270 BMI270_ASDx BMI270_ASCx
BMM150 A_SDA A_SCL



SCREEN

ESP32-S3-PICO-1-N8R8 LP5562_W G48 G42 G21 G15 G14
0.85 Zoll IPS LCD_BL DISP_RST DISP_RS SPI_MOSI SPI_SCK DISP_CS



HY2.0-4P

HY2.0-4P Schwarz Rot Gelb Weiß
PORT.CUSTOM GND 5V G2 G1



Atomic Echo Base

Atomic Echo Base SCL SDA SD/DSDIN WS/LRCK ASDOUT SCK/SCLK
AtomS3R G39 G38 G5 G6 G7 G8



📐 Modellgröße

Model Size Preview

Model Size Diagram



📄 Datenblätter
