M5Stack ATOMIC DTU NB-IoT2 Global Version v1.1 (SIM7028)

M5Stack ATOMIC DTU NB-IoT2 Global Version v1.1 (SIM7028)

26,85 €

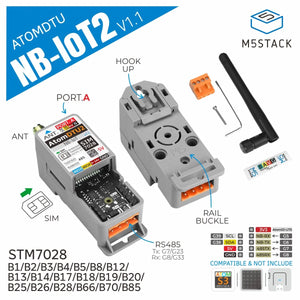

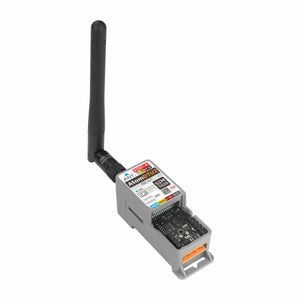

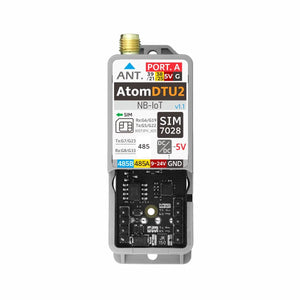

Atom DTU NBIoT2 v1.1 ist eine programmierbare NB-IoT Wireless Data Transmission Unit (DTU), die für globale Cat-NB‑Frequenzbänder entwickelt wurde. Im Vergleich zur vorherigen Generation wurde sie aufgerüstet und hauptsächlich um einen IO‑Erweiterungschip ergänzt, der die Steuerung der Stromversorgung des Kommunikationsmoduls sowie den Software‑Reset ermöglicht. Dies reduziert den Stromverbrauch und stellt sicher, dass das SIM‑Modul bei abnormalen Bedingungen ohne vollständiges Aus‑ und Einschalten zurückgesetzt werden kann. Gleichzeitig wurde eine ADC‑Überwachungsschaltung hinzugefügt, die die Echtzeit‑Erfassung der Eingangsspannung über die HT3.96‑4P‑Schnittstelle unterstützt, um eine Überwachung des Stromversorgungsstatus zu ermöglichen. Diese Einheit integriert das SIM7028‑Kommunikationsmodul und verwendet UART‑Kommunikation (gesteuert über AT‑Befehlssatz). Sie verfügt über eine externe SMA‑Antennenschnittstelle, die eine gute Kommunikationsqualität und Signalstabilität bietet. Das SIM7028‑Modul unterstützt mehrere Cat‑NB‑Frequenzbänder und kann weltweit eingesetzt werden. Im Vergleich zu herkömmlichen DTUs, die nur transparente Datenübertragung unterstützen, verwendet die Atom‑DTU‑Serie ein offeneres Architekturdesign. Mehrere Schnittstellen (RS485, I2C / benutzerdefinierte Grove‑Schnittstelle) sind für die Erweiterung durch den Benutzer reserviert und ermöglichen eine schnelle Verbindung von Sensoren und Aktoren. Die integrierte DIN‑Schienenmontage ermöglicht den Einsatz in verschiedenen industriellen Steuerungsumgebungen und eignet sich für Szenarien mit geringer Latenz und geringem Durchsatz wie Fernsteuerung, Asset‑Tracking, Fernüberwachung, Telemedizin und Sharing‑Bikes.

Features

  • Globale Version / Multi‑Band‑Unterstützung, geeignet für weltweiten Einsatz
  • SIM7028‑Modul, AT‑Befehlskontrolle
  • Micro‑SIM IoT‑Karte
  • IO‑Erweiterungschip zur Steuerung von Power‑Enable und Software‑Reset des Kommunikationsmoduls
  • ADC‑Überwachungsschaltung zur Überwachung des Stromversorgungsstatus
  • Externe SMA‑Antennenschnittstelle
  • Reservierte RS485‑, I2C‑ / benutzerdefinierte Grove‑Schnittstellen
  • Datenrate (kbps): 127 (DL) / 159 (UL)
  • Unterstützt mehrere Netzwerkprotokolle wie MQTT und HTTP
  • Mehrere Stromversorgungsmethoden

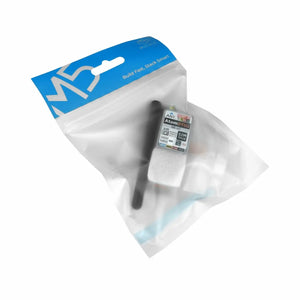

Includes

  • 1 x Atom DTU NBIoT2 v1.1
  • 1 x 850 ~ 1900 MHz SMA‑Gummiantenne
  • 1 x Innensechskantschlüssel L‑Form 1,5 mm (für M2‑Schraube)
  • 1 x M2 * 16 mm Zylinderkopfschraube
  • 1 x HT3.96‑4P Terminal
  • 1 x I/O‑Sticker



Applications

  • Asset‑Tracking
  • Fernüberwachung / Fernsteuerung
  • Sharing‑Bikes



Specifications

Specification Parameter
Communication Module SIM7028
Supported Cat-NB Band B1/B2/B3/B4/B5/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B66/B70/B85
Network Protocol TCP/UDP/HTTP/TLS/DTLS/DNS/NTP/PING/LWM2M/COAP/MQTT/MQTTS/SSL
Carrier Deutsche Telekom / Vodafone / Telefonica / China Telecom / China Mobile / China Unicom
Communication Method UART 115200bps @ 8N
IO Expansion Chip M5IOE1
Antenna Specification Größe 108 x 10 mm, Steckertyp SMA (Außengewinde, Innenpin), Betriebsband 850 ~ 1900 MHz, Gewinn 2.0 ± 0.5, VSWR ≤ 3.0
Power Supply RS485‑Port (HT3.96R‑4P‑Schnittstelle): 9 ~ 24V
USB Type‑C: 5V
Power Consumption SIM‑Modul ausgeschaltet: 24V@9mA (RS485‑Versorgung); 5V@2.61mA (USB‑Versorgung)
Standby: 5V@8.82mA
Betrieb (kontinuierliches TX/RX): 5V@43.91mA
Grove Load Capacity DC 5V@1.3A (RS485‑Stromversorgung)
Operating Temperature 0°C ~ 40°C

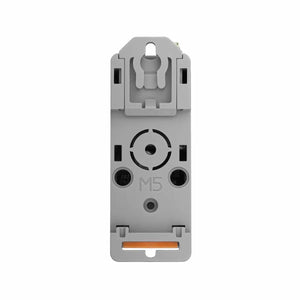

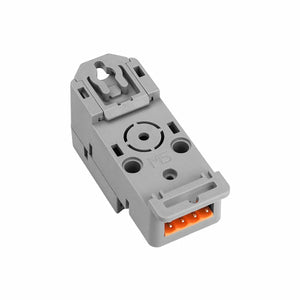

Installation Method DIN‑Schienenmontage / Befestigungslöcher
Product Size 64.3 x 24.0 x 28.7 mm
Product Weight 30.0 g
Package Size 170.0 x 120.0 x 27.0 mm
Gross Weight 51.2 g



Product Comparison

Product Compare Atom DTU NBIoT2 v1.1  Atom DTU NBIoT2  Atom DTU NBIoT
Communication Module SIM7028 SIM7028 SIM7020G
Cat-NB Band B1/B2/B3/B4/B5/B8/B12/
B13/B14/B17/B18/B19/B20/B25/
B26/B28/B66/B70/B85		 B1/B2/B3/B4/B5/B8/B12/
B13/B14/B17/B18/B19/B20/B25/
B26/B28/B66/B70/B85		 B1/B2/B3/B4/B5/B8/B12/
B13/B17/B18/B19/B20/B25/B26
/B28/B66/B70/B71/B85
Data Rate 127 (DL) / 159 (UL) 127 (DL) / 159 (UL) 126 (DL) / 150 (UL)
Module Power Enable IO Expansion Chip Control Direct Power Connection Direct Power Connection
Module Restart IO Expansion Chip Control None None
Power Status Monitoring IO Expansion Chip ADC Sampling None None
