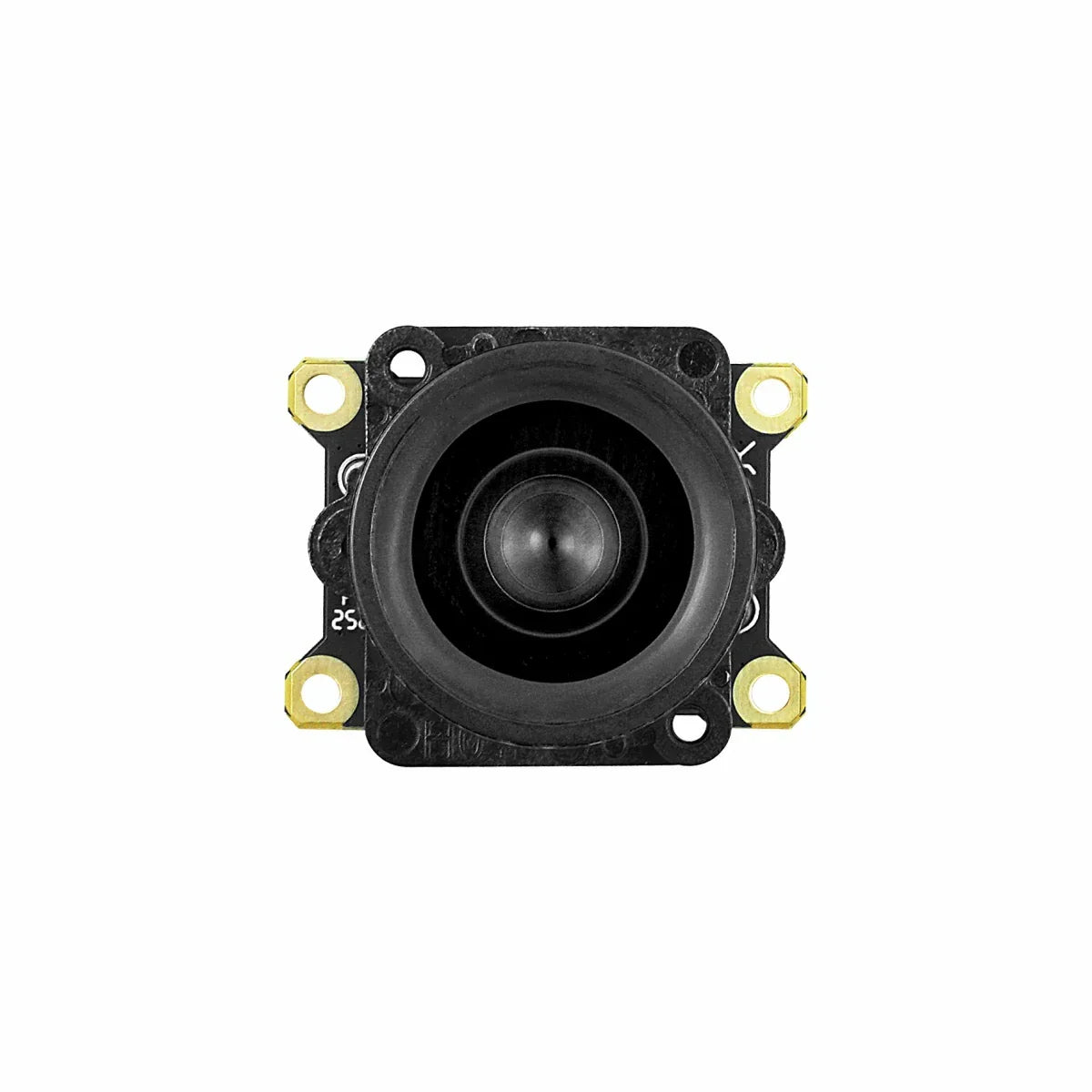

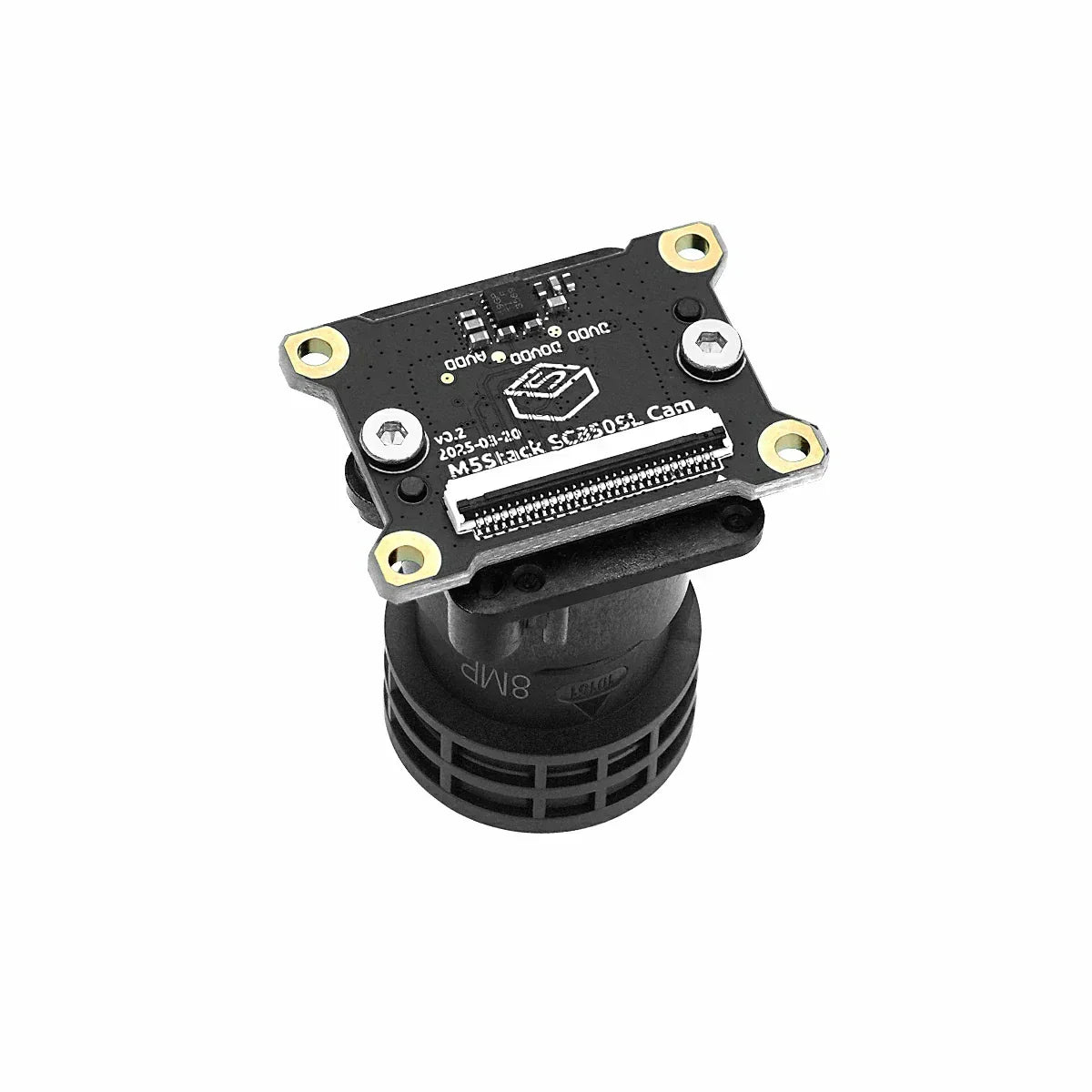

M5Stack Kameramodul 8MP für LLM630 Kit (SC850SL)

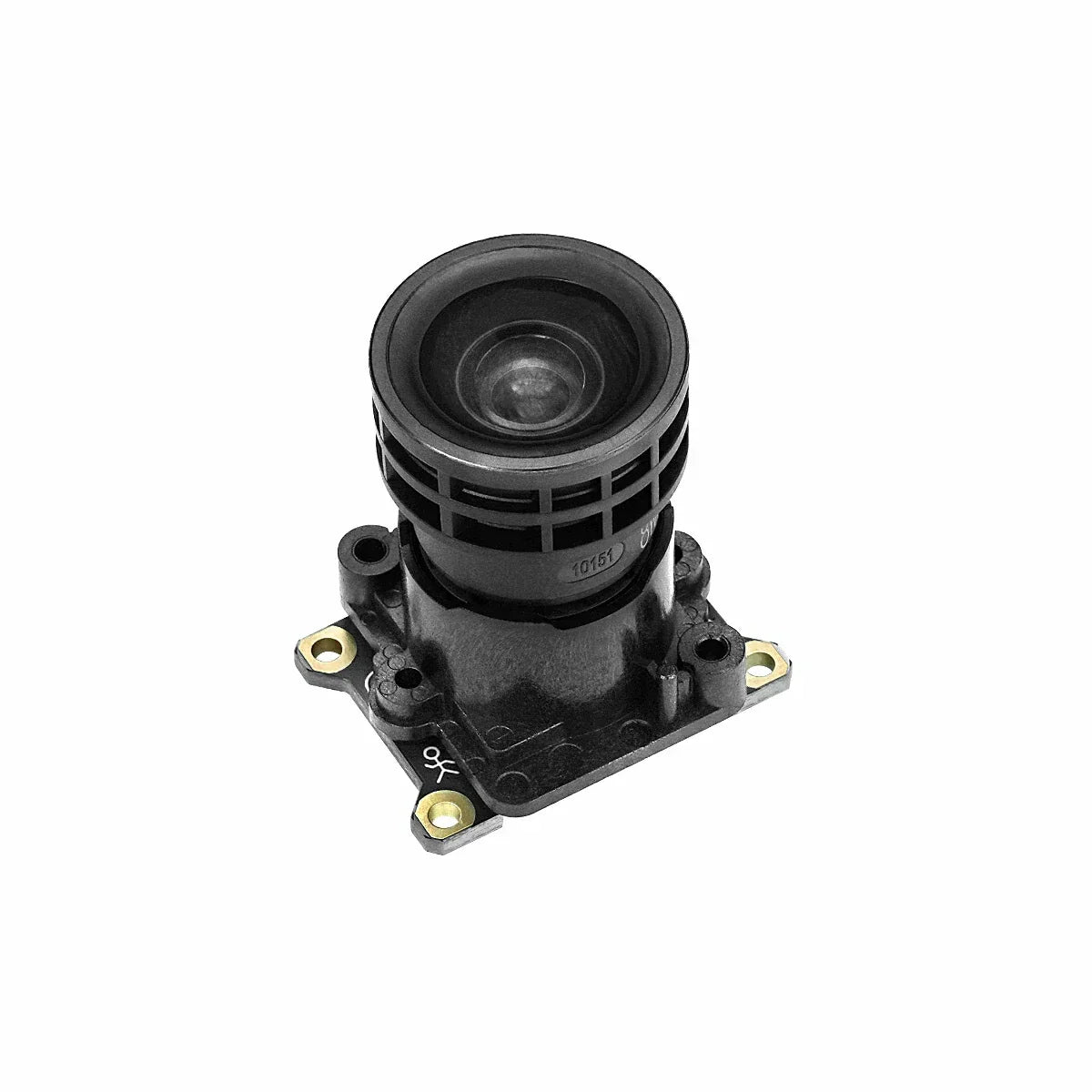

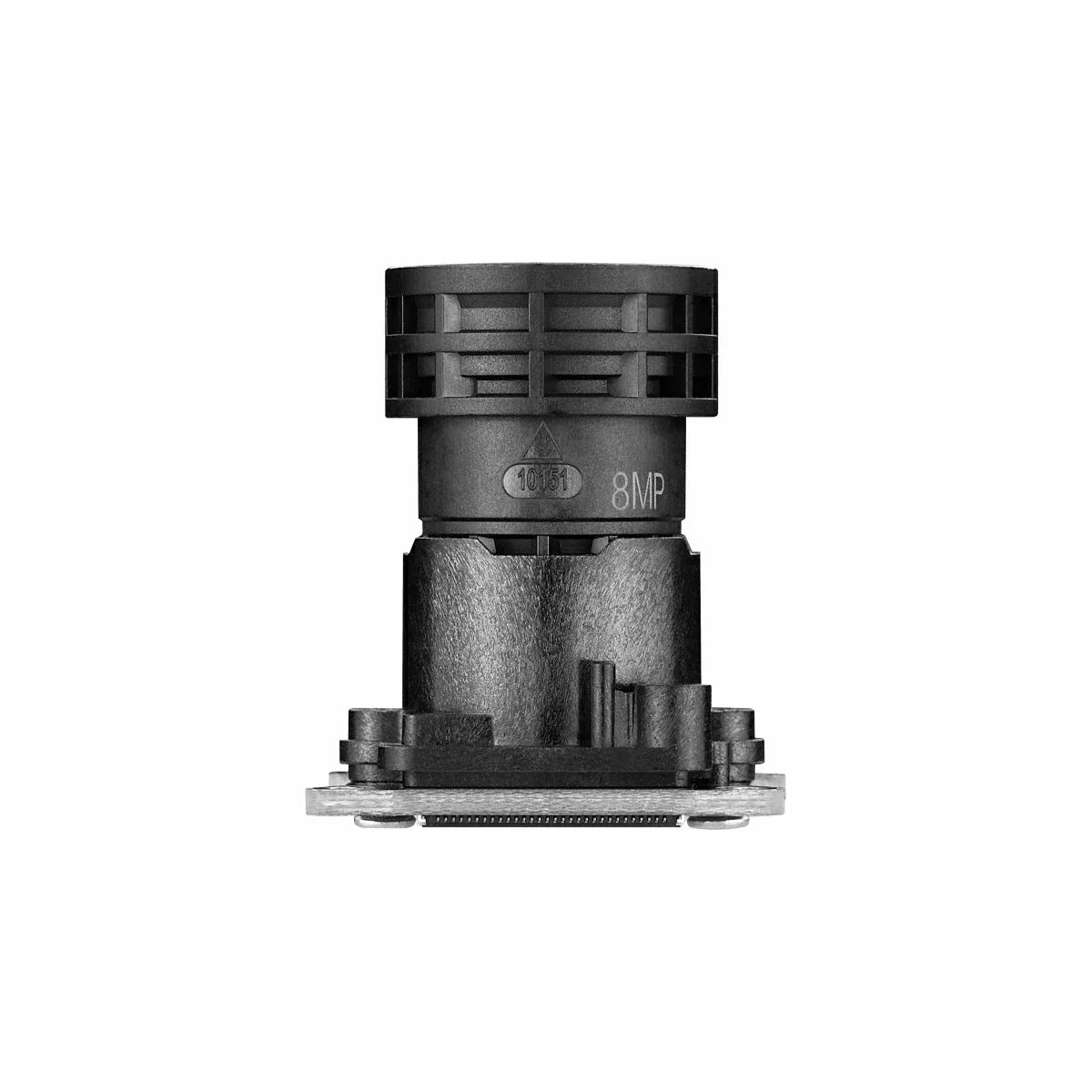

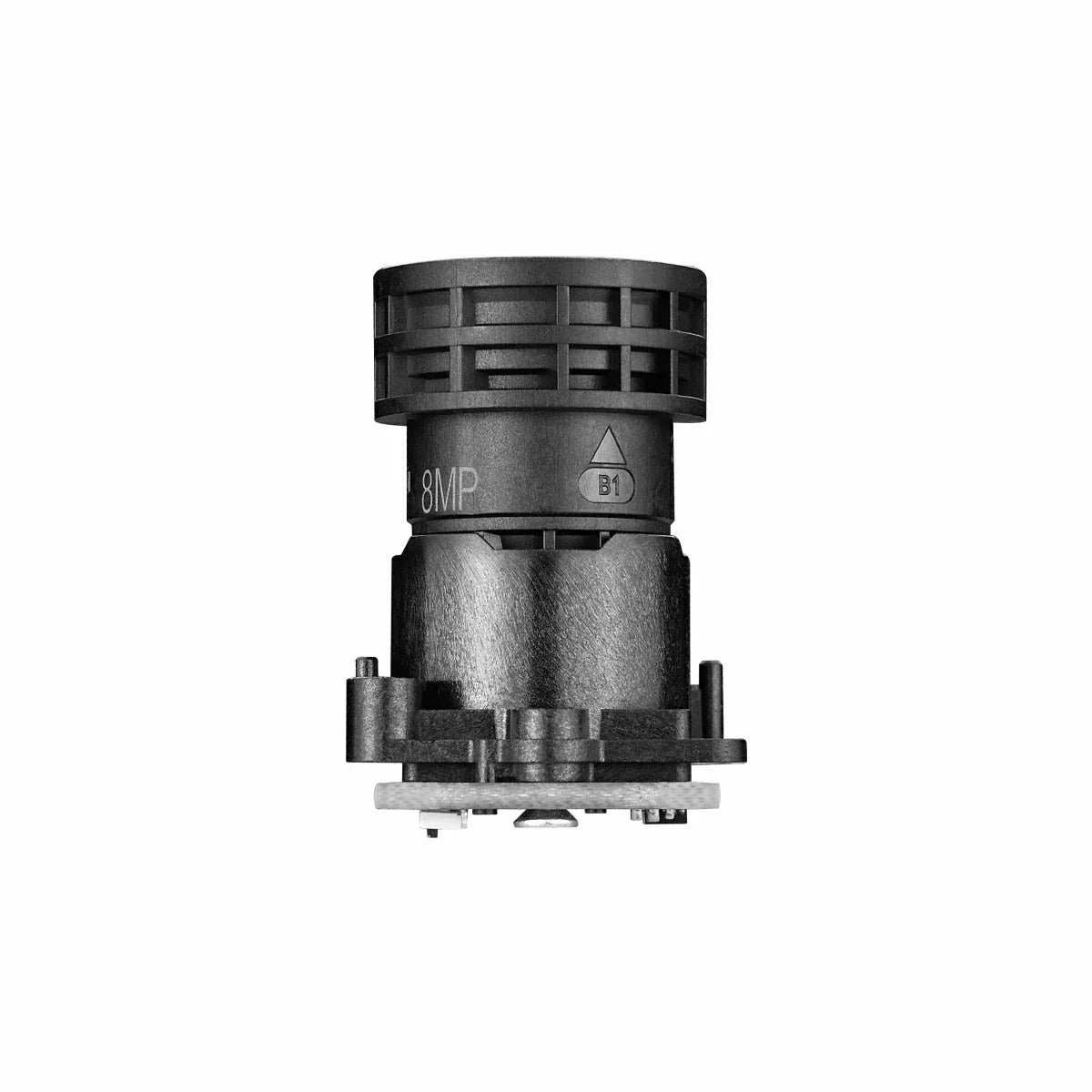

M5Stack CamModule SC850SL ist ein leistungsstarkes Kameramodul, das speziell für das LLM630 Compute Kit entwickelt wurde und den 8MP SmartSens SC850SL Sensor verwendet; es liefert scharfe 4K-Videos, unterstützt HDR und überzeugt durch hervorragende Empfindlichkeit bei schlechten Lichtverhältnissen, ideal für zuverlässige Bildaufnahmen auch unter schwierigen Lichtbedingungen.
Zu den Hauptvorteilen gehören geringes Leserauschen, hohes Signal-Rausch-Verhältnis und energieeffizienter Betrieb; ein 200 mm flexibles FPC-Kabel ermöglicht vielseitige Installationen, während Bilddaten über MIPI CSI-2 für die Echtzeit-KI-Verarbeitung auf dem LLM630 übertragen werden, unterstützt durch Anwendungen wie Objekterkennung, Bildklassifikation und visuelle Navigation.
Dieses Modul eignet sich ideal für KI-Vision-Anwendungen wie intelligentes Monitoring, robotische Vision, drohnenbasierte Inspektion und intelligente Stadtinfrastruktur, und stärkt damit Edge-KI- und Embedded-Vision-Lösungen in sicherheitskritischen sowie industriellen Einsatzszenarien.
Software
Schnellstart
- LLM630 Compute Kit - IPC Netzwerk-Kamera
- LLM630 Compute Kit - StackFlow API Kamera Demo
- LLM630 Compute Kit - StackFlow API DepthAnything
- LLM630 Compute Kit - StackFlow API Yolo11n Demo
- LLM630 Compute Kit - StackFlow API Yolo11n Visuelle Demo
Eigenschaften
✅ Kompatibel mit LLM630 Compute Kit
📷 SmartSens SC850SL CMOS-Sensor
🔍 YT10151-8MP-4mm Objektiv
🏗️ Gestapelte BSI + Rolling Shutter Architektur
🔌 MIPI-Kommunikationsschnittstelle 🎥 Unterstützt 4K-Videoaufnahme
📈 Hoher SNR & großer Dynamikbereich
⚡ Hochgeschwindigkeits-DPC (Defektpixelkorrektur)
🌙 Ausgezeichnete Leistung bei schwachem Licht & Nachtsicht
🔧 Hohe Empfindlichkeit mit schneller Fehlerpixelkorrektur

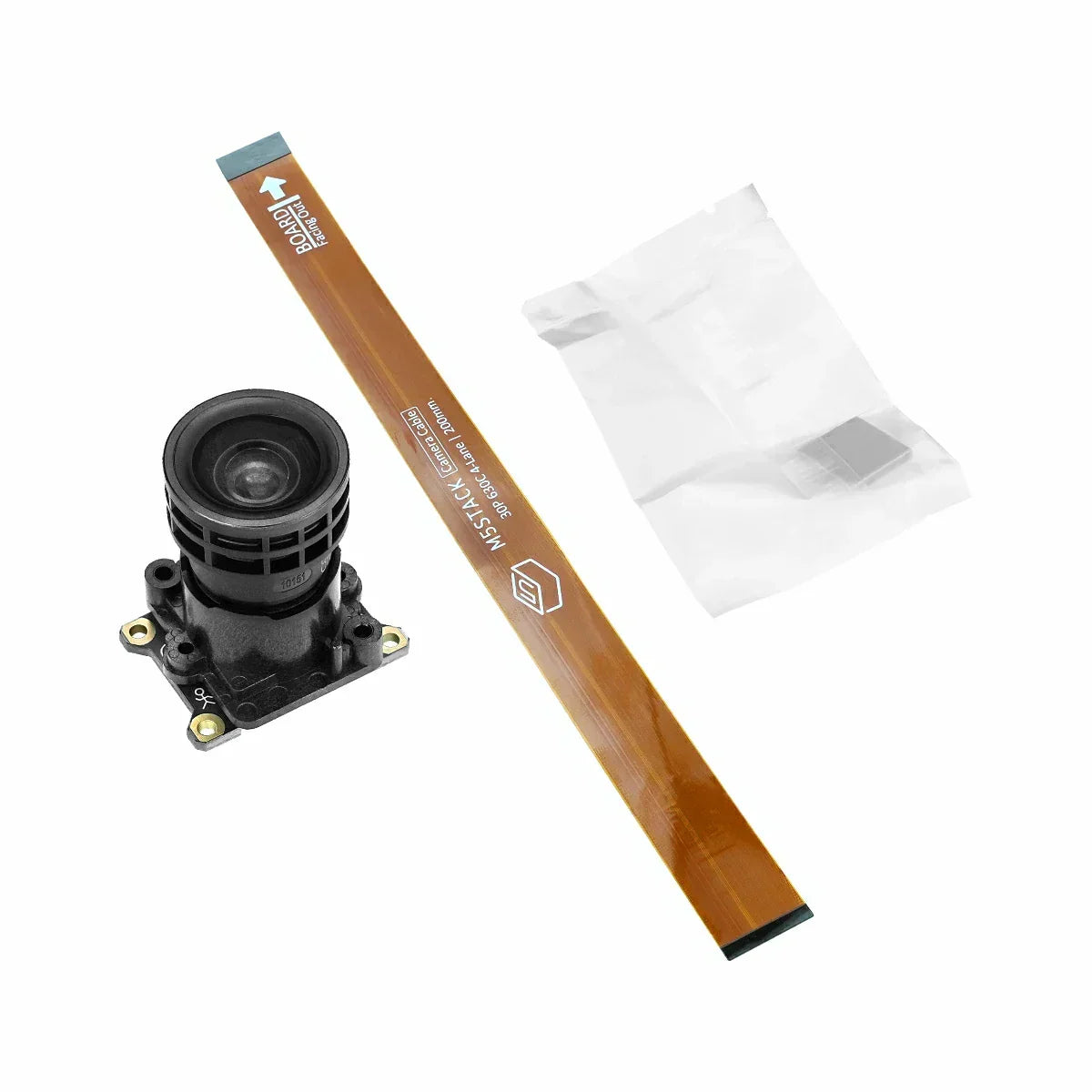

Enthält
- 1 x CamModule SC850SL
- 1 x 200 mm FPC-Kabel
- 1 x Wärmeleitpad
Anwendungen
🧠 Intelligent Überwachung
🤖 Roboter Vision
🚁 Drohne Inspektion
🌆 Intelligent Städte

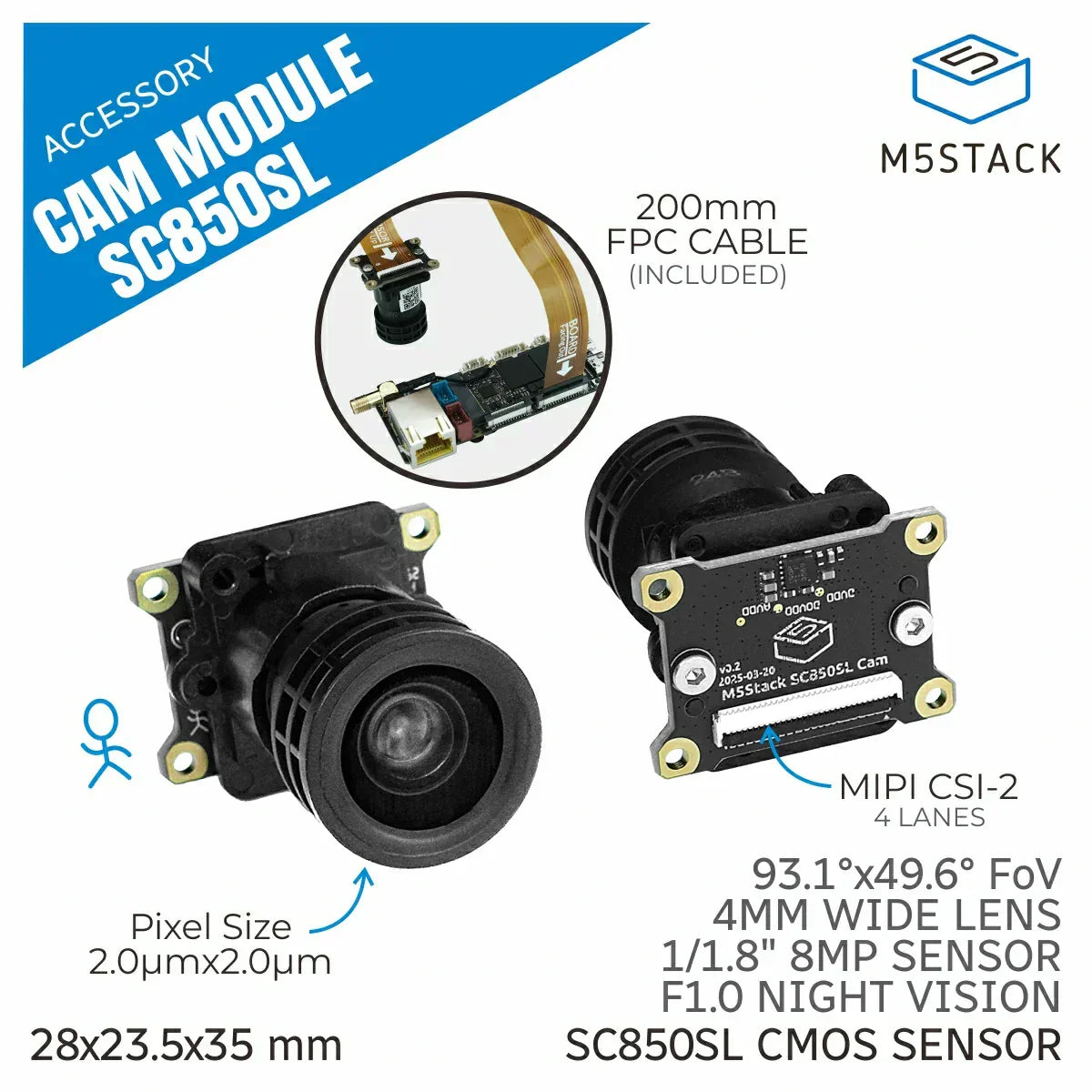

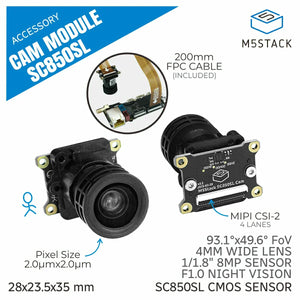

Spezifikationen
| Spezifikation | Parameter |
|---|---|
| Bildsensor | SmartSens SC850SL CMOS |
| Auflösung | 8 MP |
| Pixel-Array | 3856H × 2176V |
| Pixelgröße | 2,0 µm × 2,0 µm |
| Optische Spezifikationen | 1/1.8″ |
| Maximale Bildrate | 3840 × 2160 @ 60 fps |
| Ausgangsschnittstelle | MIPI CS1-2 (4 Lanes) |
| Bildformat | RAW RGB |
| Diagonales Sichtfeld (DFoV) | 93,1° x 49,6° |
| Lichtempfindlichkeit | 5034 mV/(Lux・s) |
| Dynamikumfang | Bis zu 100dB im HDR-Modus; 75 dB im linearen Modus |
| Signal-Rausch-Verhältnis (SNR) | 39 dB |
| Betriebstemperatur | –30 °C ~ +85 °C |
| Optimale Bildqualitäts-Temperatur | –20 °C ~ +60 °C |
| Objektiv-Spezifikationen | M16 |

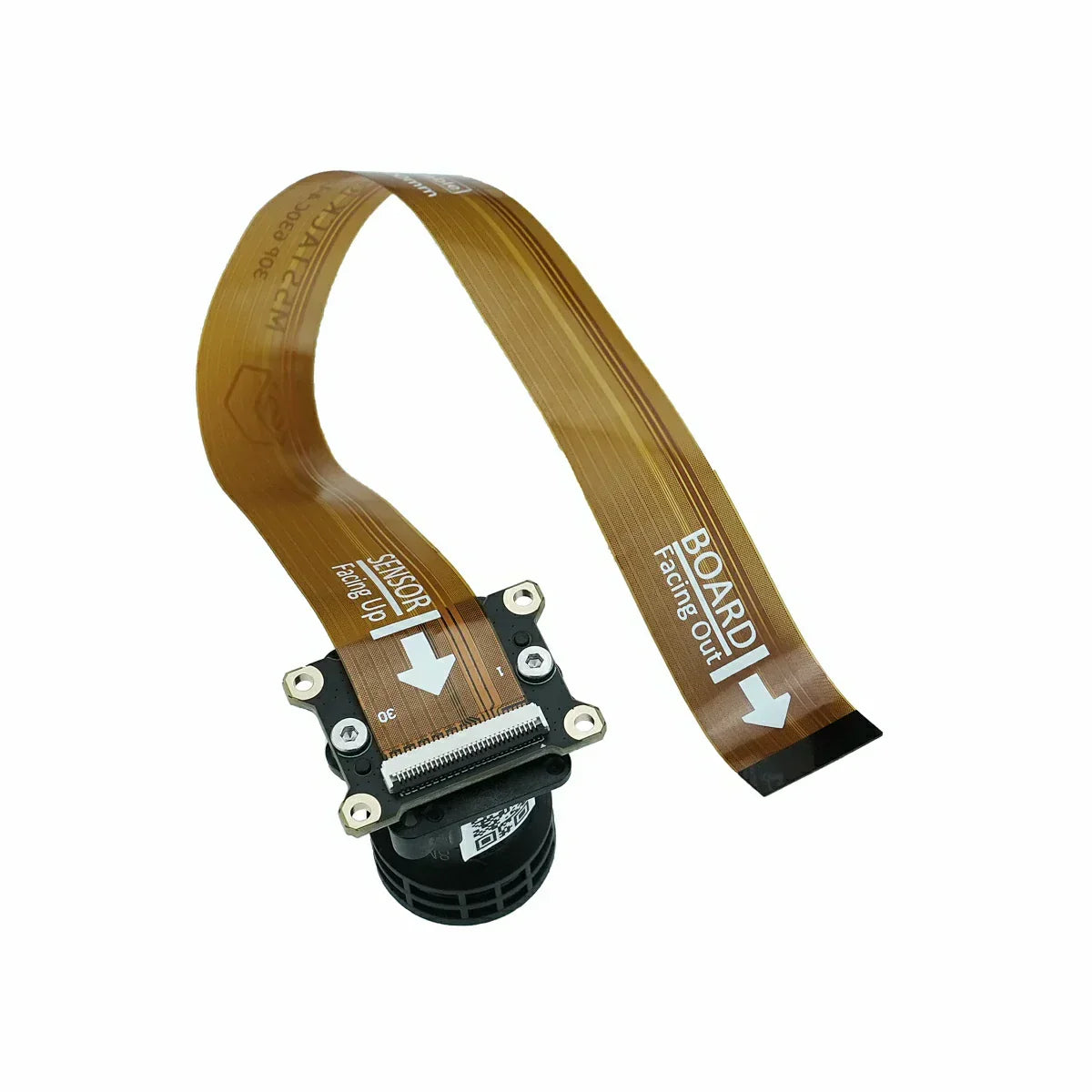

| Schnittstellenmethode | 200mm FPC Kabel |
| Produktgröße | 28,0 x 23,5 x 33,9mm |
| Produktgewicht | Einzelne Kamera: 13,0g |
| Verpackungsgröße | 80,0 x 52,0 x 22,0mm |
| Bruttogewicht | 27.3g |
Schaltpläne
CamModule SC850SL Schaltplan PDF

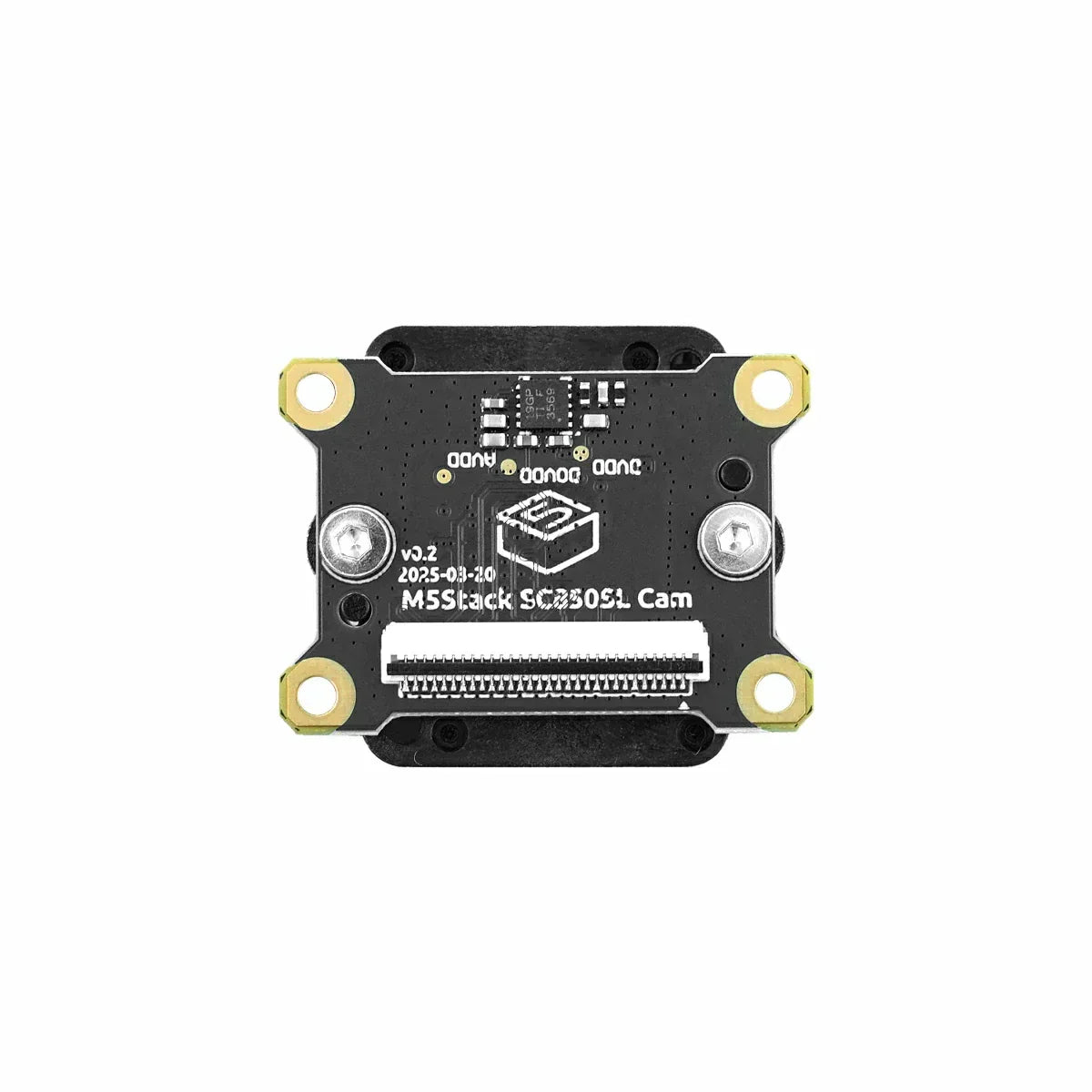

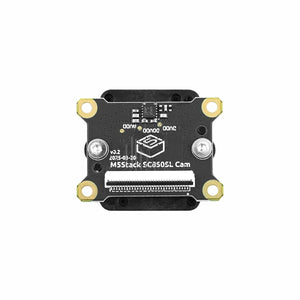

Pinbelegung
CamModule SC850SL
| Pin-Nummer | CamModule SC850SL |
|---|---|
| 1-5 | NC |
| 6 | GND |
| 7 | DVDD_1V2 |
| 8 | DOVDD_1V8 |
| 9 | AVDD_2V8 |
| 10 | GND |
| 11 | CAM_SDA_1V8 |
| 12 | CAM_SCL_1V8 |
| 13 | CAM_RSTN |
| 14 | CAM_MCLK |
| 15 | GND |
| 16 | MIPI_RX0_N |
| 17 | MIPI_RX0_P |
| 18 | GND |
| 19 | MIPI_RX1_N |
| 20 | MIPI_RX1_P |
| 21 | GND |
| 22 | MIPI_RX2_N |
| 23 | MIPI_RX2_P |
| 24 | GND |
| 25 | MIPI_RX3_N |
| 26 | MIPI_RX3_P |
| 27 | GND |
| 28 | MIPI_RX4_N |
| 29 | MIPI_RX4_P |
| 30 | GND |
Modellgröße
CamModule SC850SL Modellabmessungen PDF
