LM2596 DC-DC einstellbares Buck-Modul

Verkaufspreis €3,25

📦 Standort des Lagers: München, Deutschland

8 auf Lager

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Typ: LM2596 Einstellbares Buck-Modul mit Digitalanzeige
Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 30€ in Deutschland!

- EU-Länder Lieferzeit: 4~8 Arbeitstage.

- Andere Länder Lieferfrist: 2~2,5 Wochen.

Gratis Versand für Sie

Versandkostenfrei innerhalb Deutschlands bei Bestellungen ab 30€!

Trustpilot Bewertung: 4/5

Vielen Dank für Ihre Unterstützung - bewerten Sie uns auf Trustpilot!

Visa
PayPal
Mastercard
American Express
Shop Pay
LM2596-1

LM2596 DC-DC einstellbares Buck-Modul

Anwendung

Dieses Modul kann im Step-Down-Bereich verwendet werden, in dem die Eingangsspannung höher als die Ausgangsspannung ist, wie z. B. Batterien, Leistungstransformatoren, einstellbare geregelte DIY-Netzteile, 24-V-Fahrzeug-Notebook-Netzteile, Step-Down für Industriegeräte, 12 V bis 3,3 V V, 12V bis 5V, 24V bis 5V, 24V bis 12V, 36V bis 24V usw.


Merkmale

  • Mit Voltmeter-Anzeige, Voltmeterfehler ± 0,1 V, Bereich 4 ~ 40 V. (Hinweis: Wenn die Eingangsspannung niedriger als 4 V ist, funktioniert das integrierte Voltmeter nicht und zeigt nichts an.)
  • Großes Volumen 5*5 Berühren Sie die Taste, um die Messeingangs- oder Ausgangsspannung umzuschalten, und es gibt eine Anzeigelampe, die anzeigt, welche Klemmenspannung gemessen wird. Die standardmäßige digitale Röhre zeigt beim ersten Start die Eingangsspannung an und die Eingangsanzeige IN leuchtet; Berühren Sie die Taste, die digitale Röhre zeigt die Ausgangsspannung an und die Ausgangsanzeige OUT leuchtet. Und behalten Sie die letzte Einstellung bei, auch nach dem Aus- und Wiedereinschalten
  • Das Voltmeter kann ausgeschaltet werden, indem der Schalter länger als 1 Sekunde und weniger als 4 Sekunden lang gedrückt wird und zum Ausschalten losgelassen wird. Nachdem das Voltmeter ausgeschaltet ist, drücken Sie einfach kurz den Schalter, um das Voltmeter einzuschalten.
  • Funktion zur Fehlerkalibrierung der Eingangs- und Ausgangsspannungsmessung: Halten Sie den Schalter länger als 4 Sekunden gedrückt und rufen Sie dann nach dem Loslassen die Funktion zur Kalibrierung des Spannungsmessfehlers auf. Zu diesem Zeitpunkt leuchtet die IN-Leuchte (Kalibrierungseingangsklemme) und die digitale Röhre blinkt, um den korrekten Wert anzuzeigen (der Werksparameter ist 0,0). Zu diesem Zeitpunkt drücken Sie kurz die Taste, um den Wert zu ändern (der Wertebereich ist). -0,5~0,5, die Einheit ist V), eine positive Zahl bedeutet eine Aufwärtskalibrierung und eine negative Zahl bedeutet eine Abwärtskalibrierung. Nachdem Sie den Kalibrierungswert des Eingangsendes angepasst haben, halten Sie die Taste länger als 2 Sekunden gedrückt und lassen Sie dann die Fehlerkalibrierung des Ausgangsendes los. Zu diesem Zeitpunkt leuchtet die OUT-Leuchte (Kalibrierung des Ausgangsendes) und der Kalibrierungswert des Ausgangsendes wird angezeigt. Die Einstellmethode ist die gleiche wie am Eingangsende. Halten Sie nach dem Kalibrierwert des Ausgangsanschlusses die Taste länger als 2 Sekunden gedrückt. Nach dem Loslassen wird der eingestellte Wert gespeichert und die Spannung kehrt zur normalen Anzeigespannung zurück. Der eingestellte Kalibrierwert wird sofort wirksam und geht nach einem Stromausfall nicht verloren. (Mit dieser Funktion können Sie Ihre höheren Präzisionsanforderungen erfüllen)
  • Mit Klemmen ist die Verwendung ohne Lötkolben einfach und die Lötdraht-Anschlusspunkte sind reserviert (die Eingangsspannung ist mehr als 1 V höher als die Ausgangsspannung).
  • Mit der internen Schwingungsfrequenz von 150 kHz gehört er zum Schaltspannungsregler der zweiten Generation mit geringem Stromverbrauch und hohem Wirkungsgrad
  • Das Eingangsende ist durch zwei Röhren geschützt, und der umgekehrte Anschluss führt nicht zum Durchbrennen des Moduls
  • Mit Überhitzungsschutz und Kurzschlussschutz (bei mehr als 15 W bitte Wärmeableitung verstärken)


Spezifikation

Eingangsspannung: 2,5 V bis 40 V
Ausgangsspannung 1,25V~37V (einstellbar)
Ausgangsstrom 3A (Max)
Umwandlungseffizienz 92 % (max.)
Ausgangswelligkeit <30 mV
Schaltfrequenz 150 kHz
Arbeitstemperatur -45℃~ +85℃


Größe

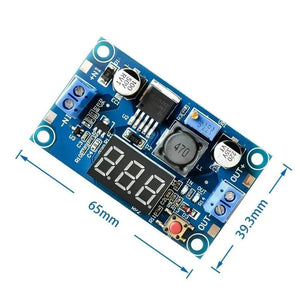

  • Produktgröße: 66 mm * 36 mm * 14 mm (LxBxH)
  • Produktgewicht: 23 g (einschließlich Verpackung). Farbe: Blau. Verpackung: elektrostatische Beutelverpackung


Vorsichtsmaßnahmen

Es handelt sich um einen großen Ausgangsstrom von bis zu 3 A, der empfohlene Arbeitsstrom beträgt etwa 2 A, mehr als 2 A plus Kühlkörper
Wenn das Problem auftritt, dass die Ausgangsspannung nicht angepasst werden kann und immer der Eingangsspannung entspricht, drehen Sie bitte das Potentiometer mehr als 10 Umdrehungen gegen den Uhrzeigersinn und stellen Sie die Spannung dann mithilfe des Moduls normal ein. Da dieses Abwärtsmodul das Werk verlässt, beträgt die Standardausgangsspannung etwa 20 V.
