LILYGO T-RS S3 ESP32-S3 RS232 RS485 Modul ist ein robustes, industrietaugliches Kommunikations-Entwicklungsboard mit dem Dual-Core ESP32-S3 XTensa LX7 MCU ⚙️. Mit 8MB Flash-Speicher 💾, integriertem Wi-Fi 📶 und Bluetooth 5.0 🔗 sowie einem breiten Eingangsspannungsbereich (DC 7V~24V) eignet sich dieses Board ideal für Industrial IoT 🏭, Automatisierungssysteme 🤖 und Serielle Busanwendungen 🔌.



🔗 Schnittstellen & Kommunikation

Ausgestattet mit RS232 (RSM232MT5V) und RS485 (RSM485MT5V) Schnittstellen unterstützt das LILYGO T-RS S3 Vollduplex-Hochgeschwindigkeitsübertragung von 1200 bis 256000bps 🚀 und bietet 3000V Isolationsschutz 🛡️ für sichere und stabile Datenübertragung in störungsreichen Umgebungen.



🧰 Entwicklung & Integration

Kompatibel mit Arduino, ESP-IDF und VS Code lässt sich dieses Modul einfach in Modbus RTU Systeme, PLC-Schnittstellen und Datenlogger-Plattformen integrieren. Zu den Onboard-Funktionen gehören WS2812 LED-Unterstützung 🌈, Reset/Boot/IO2-Tasten 🔘 sowie ein kompakter TTL-zu-RS232/RS485-Konverter – alles in einem schlanken Formfaktor.



💡 Anwendungsbereiche

  • Industrielle Steuerungssysteme
  • Fernsensor-Gateways
  • Smart Factory Automatisierung
  • Serielle Geräteüberwachung
  • Modbus RTU/ASCII Integration



📐 Technische Daten

MCU ESP32-S3 Dual-Core XTensa LX7
Drahtlos Wi-Fi / Bluetooth 5 (LE)
Flash 8MB
Programmierplattform Arduino, ESP-IDF
Onboard-Funktionen WS2812 (GPIO1)
Tasten Reset + Boot (GPIO0) + IO2
Stromversorgung DC 7V~24V, RS232 DB9 Buchse

🔌 RS232 Modul (RSM232MT5V)

Modulname RSM232MT5V
Port TTL/RS232
Isolationsspannung 3000V
Isolationsausgang 5V / 50mA (0.5W)
Übertragungsrate 1200 ~ 256000bps

🔌 RS485 Modul (RSM485MT5V)

Modulname RSM485MT5V
Port TTL/RS485
Isolationsspannung 3000V
Isolationsausgang 5V / 50mA (0.5W)
Übertragungsrate 1200 ~ 256000bps



💻 Beispielcode [Github]

Wenn Sie technische Unterstützung benötigen, finden Sie weitere Informationen unter folgendem Link.

T-RS S3

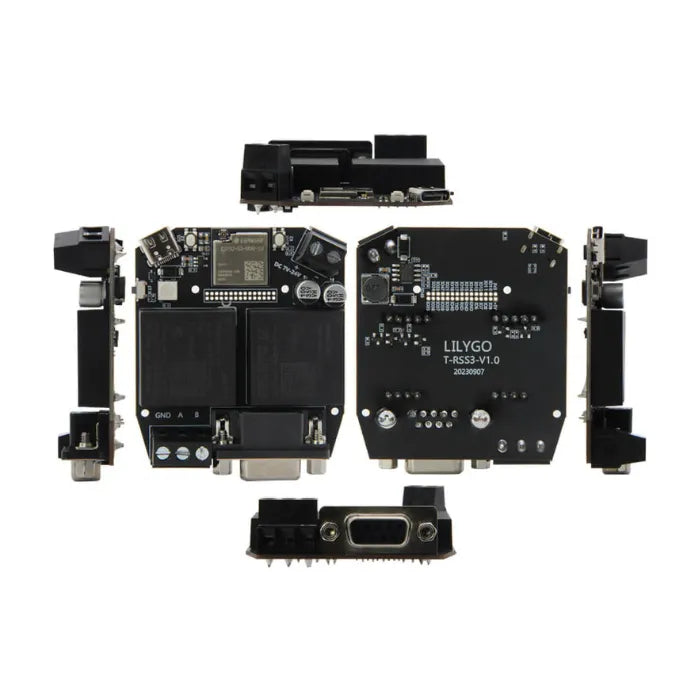

🖼️ Produktdarstellung

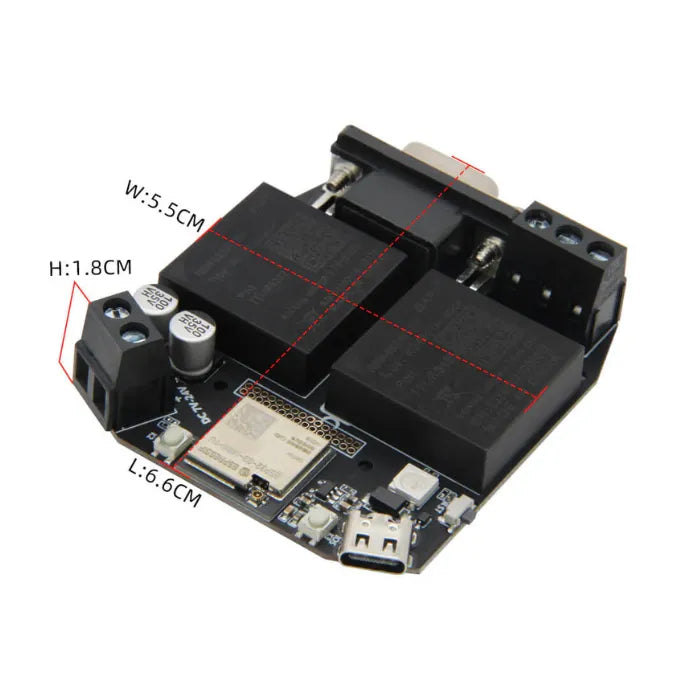

📏 Größe

T-RS S3 Größe

📌 Pin-Diagramm

T-RS S3 Pinout

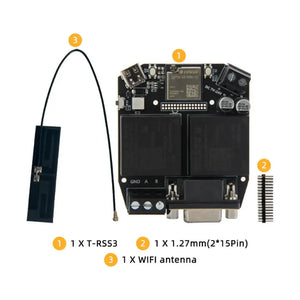

📦 Lieferumfang

T-RS S3 Lieferumfang
