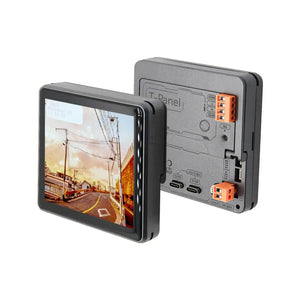

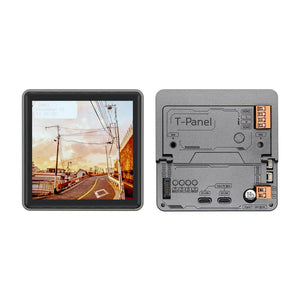

H719-LILYGO-T-PENAL-1
H719-LILYGO-T-PENAL-2

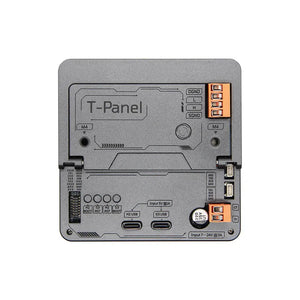

H719-LILYGO-T-PENAL-3
H719-LILYGO-T-PENAL-4
H719-LILYGO-T-PENAL-1
H719-LILYGO-T-PENAL-2
H719-LILYGO-T-PENAL-3
H719-LILYGO-T-PENAL-4

LILYGO T-Panel S3 Dual-MCU ESP32-S3 4" IPS-LCD RS485 CAN FD

Artikelnummer: LILYGO-H702
Stil: Lite S3
Verkaufspreis 43,95 €
inkl. MwSt
zzgl. MwSt.

📦 Standort des Lagers: München, Deutschland

3 auf Lager
Visa
PayPal
Mastercard
American Express
Shop Pay
📦 Kostenloser Versand ab 50 € in Deutschland!
⏳
Vorbestellung:
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
⚠️ Hinweis: Aufgrund von Feiertagen im Lager China verzögert sich die Wiederaufstockung derzeit um 1-2 Wochen. Wir bitten um Ihre Geduld.
🚀
Expressversand:
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €50.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €30.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen

🧠 LILYGO T-Panel S3 ist ein vielseitiges Dual-Core-Entwicklungsboard mit ESP32-S3 für leistungsstarke Verarbeitung und ESP32-H2 für erweiterte drahtlose Konnektivität. Entwickelt für 🌐 IoT-Anwendungen, 📊 grafische Benutzeroberflächen und 🏭 industrielle Steuerungssysteme, integriert es fortschrittliche Funktionen wie RS485, CAN FD Transceiver und ein beeindruckendes 4,0-Zoll IPS LCD. Voll kompatibel mit Arduino, PlatformIO IDE und Micropython, ist es eine ideale Plattform für eingebettete GUI-Entwicklung und Automatisierung.



✨ Hauptmerkmale

  • ⚙️ Dual-MCU-Architektur: Kombination aus ESP32-S3 (16MB Flash, 8MB PSRAM) und ESP32-H2 (4MB Flash) für verbesserte Leistung und Protokollunterstützung
  • 🖥️ Hochauflösendes Display: 4,0" IPS LCD (480×480) mit SPI + RGB Schnittstelle, unterstützt LVGL und Arduino_GFX für hochwertige UI-Darstellung
  • 📶 Drahtlose Konnektivität: 2,4GHz Wi-Fi, Bluetooth 5 LE und IEEE 802.15.4 für Zigbee/Thread/Matter-Anwendungen
  • 🔌 Modulare Erweiterung: Optionale RS485 / CAN FD Transceiver und XL9535 GPIO-Erweiterung für industrielle I/O
  • 🏭 Industrielle Schnittstellen: Unterstützt UART, RS485, I2C für Automatisierung, Überwachung und Steuerung



🌍 Anwendungsszenarien

  • 🏠 Smart Home & IoT-Geräte
  • 🏭 Industrielle Steuerungspanels
  • 🖼️ Automatisierte Anzeigesysteme
  • 📈 Sensor-Datenvisualisierung
  • 🧑💻 Entwicklung eingebetteter GUIs



📐 Technische Daten

MCU1 ESP32-S3
Flash 16MB
PSRAM 8MB
Drahtlose Konnektivität Wi-Fi 802.11 b/g/n, Bluetooth 5 (LE)
MCU2 ESP32-H2
Flash 4MB
Drahtlose Konnektivität IEEE 802.15.4 + Bluetooth 5 (LE)
Entwicklungsplattform Arduino, PlatformIO IDE, Micropython

🖥️ 4,00" IPS LCD Display

Auflösung 480 × 480 Pixel
Schnittstelle SPI + RGB
Bibliotheken Arduino_GFX, LVGL
Onboard-Funktionen QWIIC ×2, TF-Kartensteckplatz, Antenne, 4 Tasten (S3 Boot + RST, H2 Boot + RST)

🔧 RS485 / CAN FD Transceiver (Optional)

Busprotokoll UART

📦 XL9535 GPIO-Erweiterung

16-Bit I2C- und SMBus-I/O-Port-Erweiterung



🧑💻 Technischer Support

ℹ️ Produktinformationen
A: T-Panel S3 GitHub
B: T-Panel Lite GitHub
Besuchen Sie unsere GitHub-Repositories für Beispielcode, Dokumentation und Community-Support.
