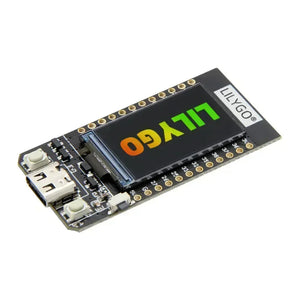

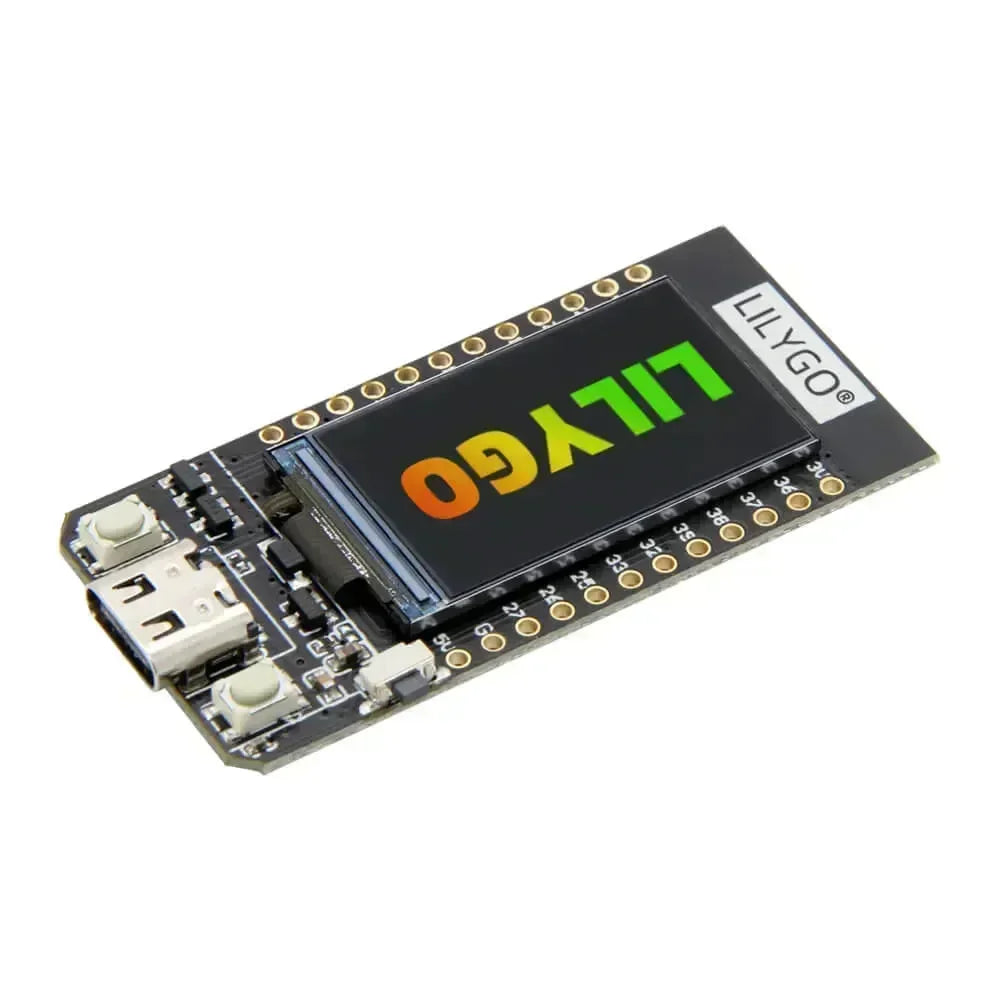

LILYGO T-Display ESP32 WiFi Bluetooth Entwicklungsboard ist ein kompaktes und leistungsstarkes Modul mit integriertem 1,14-Zoll-IPS-LCD-Display (135×240), ESP32 Dual-Core-Prozessor, Wi-Fi und Bluetooth 4.2+BLE. Es unterstützt Arduino IDE und Micropython, bietet vielseitige Schnittstellen wie SPI, I2C und ADC, und eignet sich ideal für IoT-Projekte, DIY-Entwicklungen und mobile Anwendungen.



Spezifikationen

MCU  ESP32 Xtensa Dual-Core LX6 Mikroprozessor
Kabellose Verbindung  Wi-Fi 802.11 b/g/n, BL V4.2+BLE
Programmierplattform  Arduino-ide, Micropython
Serieller Chip CH9102
Optional Blitz: 4M/16M
Onboard-Funktionen Tasten: l006+I007, Batterieleistungserkennung



Beschreibung

Für 1,14 Zoll ST7789V IPS LCD

  • Auflösung: 135 x 240

  • Hohe Dichte 260 PPI

  • 4-Draht-SPI-Schnittstelle

  • Funktionierende Stromversorgung: 3,3 V

  • 1,14 Zoll Diagonale

  • Vollfarbiges TFT-Display

  • Laufwerk: ST7789



Warenpräsentation

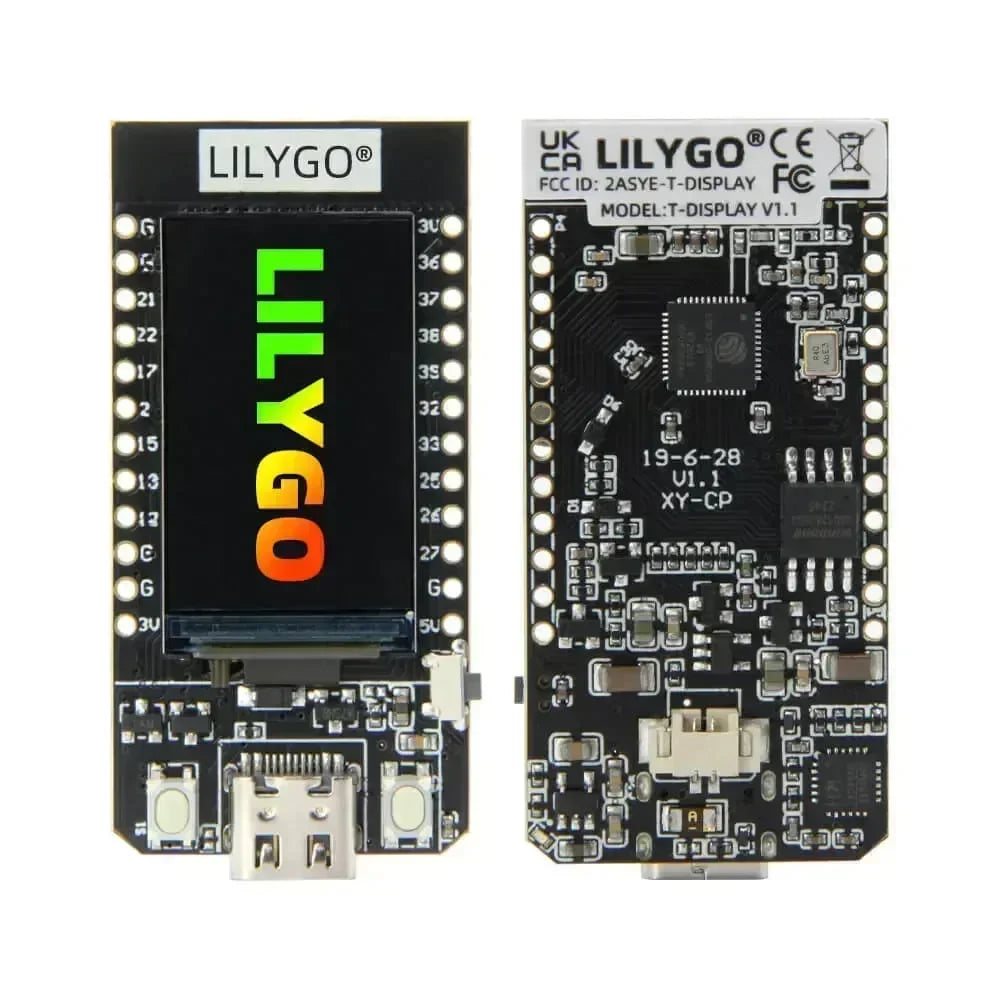

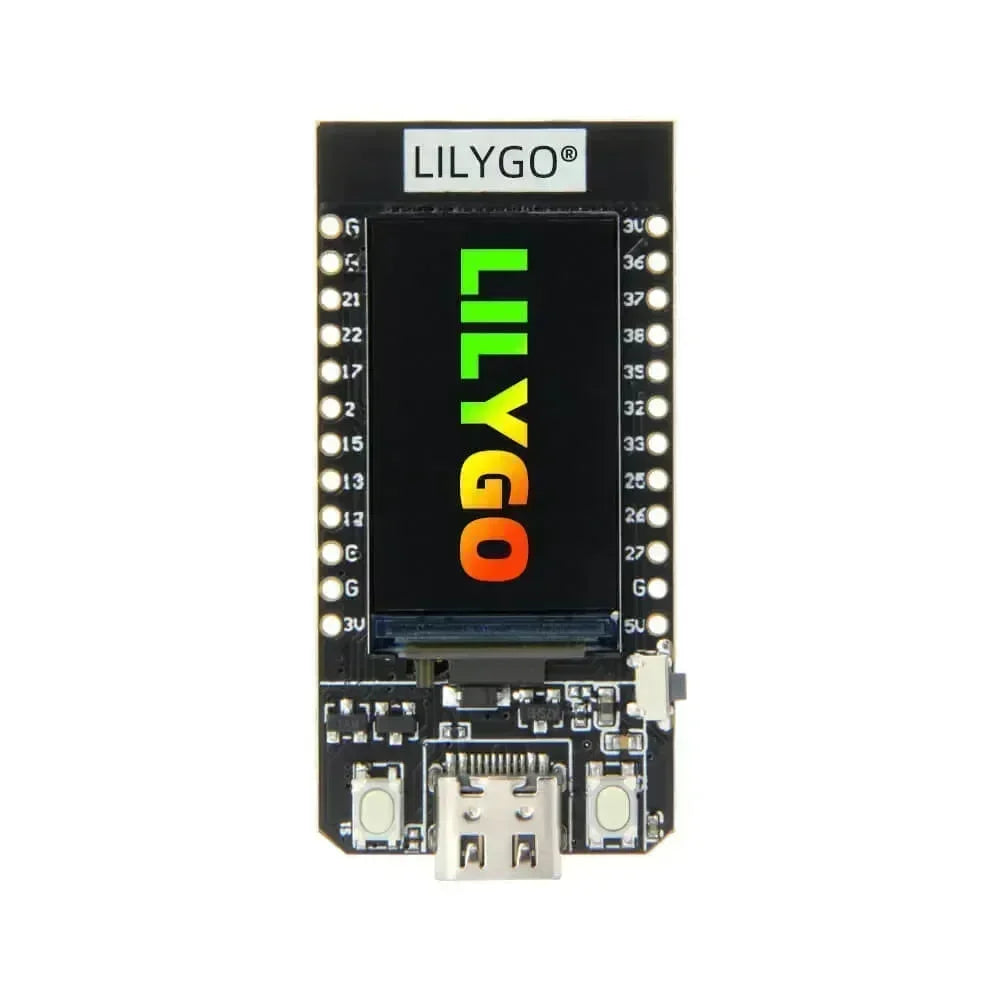

1. Aussehen

2. Größe

3. Anschlussplan

Versandliste

T-Display CH9102F Chip [ 4MB/ 16MB ]Optionen

  • 1 X TTGO T-Display

  • 1 X Stromkabel

  • 2 X Stift

Technischer Support

Sie können auch erhalten mehr technischer Support für GitHub

Schnellstart

  1. Kopieren Sie TFT_eSPI nach  Verzeichnis

  2. Öffnen Sie Arduino IDE, finden Sie TFT_eSPI im Die Datei befindet sich beispielsweise unter TFT_eSPI -> FactoryTest, können Sie auch andere Beispielprogramme von verwenden TFT_eSPI 3 Wählen Sie in den Tool-Optionen Arduino IDE das Entwicklungsboard ESP32 Dev Module, wählen Sie in der Option „PSRAM“ die Option „Deaktivieren“ aus, wählen Sie in der Option „Flash-Größe“ 4 MB aus, „Andere“ behalten Sie die Standardeinstellung bei

  3. Wählen Sie den entsprechenden seriellen Port aus. Wenn Sie sich nicht sicher sind, entfernen Sie bitte alle seriellen Anschlüsse und lassen Sie die Karte im USB-Verbindungsstatus. Wählen Sie einfach diesen aus

  4. Klicken Sie abschließend auf Hochladen, der rechte Pfeil neben dem Häkchen

SD-Kartenanschluss

Demonstrieren Sie die Verwendung des zweiten SPI-Geräts, indem Sie die SD-Karte als Demonstrationsgerät verwenden

Name V18
TFT-Treiber ST7789
TFT_MIS N / A
TFT_MOSI 19
TFT_SCLK 18
TFT_CS 5
TFT_DC 16
TFT_RST N / A
TFT_BL 4
I2C_SDA 21
I2C_SCL 22
ADC_IN 34
TASTE1 35
TASTE2 0
ADC-Leistung 14
