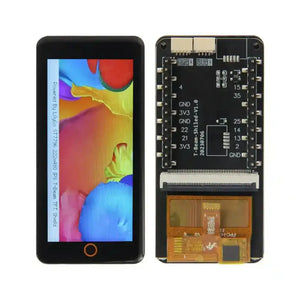

LILYGO T-Beam-Shield-V1.0 Display 2.33" kapazitiver Touch IPS TFT LCD

€19,90

LILYGO T-Beam-Shield V1.0 ist ein hochauflösendes Touchscreen-Display-Modul, das für die nahtlose Integration mit LILYGO T-Beam-Entwicklungsboards entwickelt wurde. Es verfügt über ein 2,33-Zoll ST7796 IPS TFT LCD mit kapazitivem Touch und einer Auflösung von 222x480, bietet lebendige Bilder und reaktionsschnelle Eingaben für eine Vielzahl von IoT- und eingebetteten Systemanwendungen.



Hauptmerkmale

  • Display: 2,33" IPS TFT LCD (ST7796)
  • Auflösung: 222 x 480 Pixel
  • Touch-Schnittstelle: Kapazitiver Touch, gesteuert über SDA (IO21) / SCL (IO22)
  • Erweiterbare I2C-Anschlüsse: 2 × JST-SH 1.0mm 4-Pin-Stecker für STEMMA QT / Qwiic
  • Sensorunterstützung: Kompatibel mit T-MPU9250 9-Achsen-Sensormodul
  • Hintergrundbeleuchtung & Steuerpins: TFT_BL (IO04), TFT_RST (IO02), TFT_DC (IO13), TFT_CS (IO25), TFT_CLK (IO15), TFT_MOSI (IO14)



Anwendungen

  • Tragbare IoT-Dashboards
  • Touch-basierte Steueroberflächen
  • Eingebettete visuelle Rückmeldesysteme
  • DIY smarte Display-Module

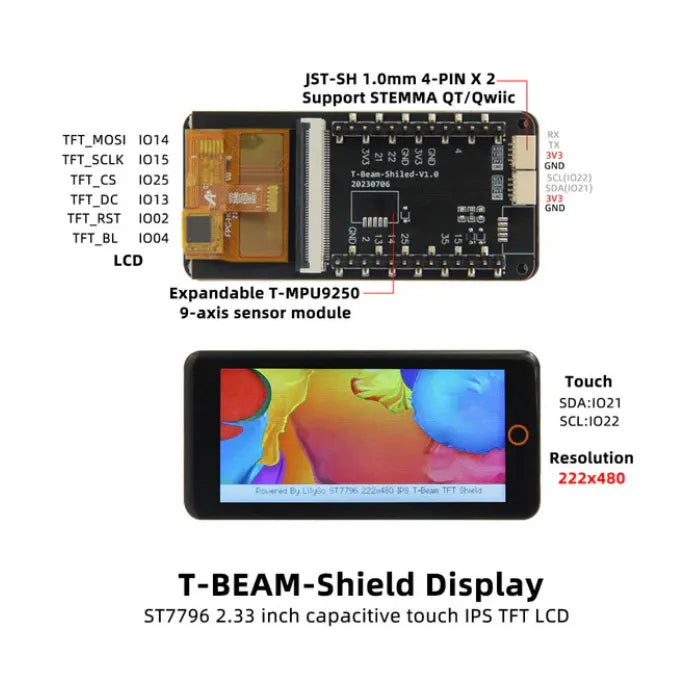

Pin-Übersicht

LCD-Steuerpins
TFT_MOSI IO14
TFT_SCLK IO15
TFT_CS IO25
TFT_DC IO13
TFT_RST IO02
TFT_BL IO04
Touch-Interface Pins
SDA IO21
SCL IO22



T-Beam-Shield LCD Display

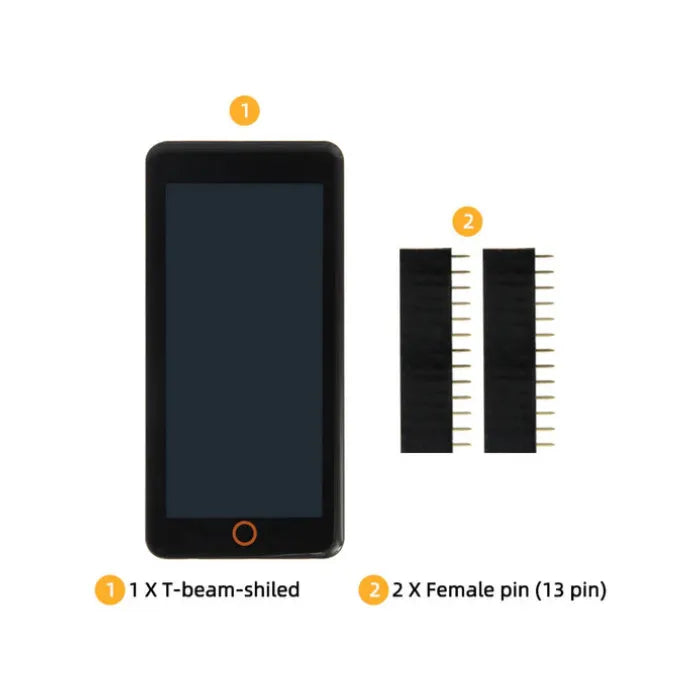

Lieferumfang

  • 1 × LILYGO T-Beam-Shield V1.0 Touchscreen-Modul
  • 2 × 13-polige Buchsenleiste für einfache Integration

T-Beam-Shield V1.0 Paket

⚠️ Hinweis

Dieses LILYGO T-Beam-Shield V1.0 Display ist speziell für die Verwendung mit LILYGO T-Beam Hauptplatinen entwickelt. Bitte stellen Sie vor dem Einschalten des Moduls die korrekte Pin-Belegung und Spannungs-kompatibilität sicher, um Schäden zu vermeiden.
