LILYGO MiNi E-Paper Shield nRF24L01 2.4G Wireless Modul
📡 Das LILYGO Mini E-Paper Shield ist eine spezialisierte 2,4-GHz Wireless-Erweiterungsplatine, entwickelt für die Mini E-Paper Serie. Mit integriertem nRF24L01 Transceiver unterstützt es die weltweite 2,4-GHz ISM-Band-Kommunikation und ermöglicht stabile Kurzstrecken-Funknetzwerke für IoT- und Display-Anwendungen.
🔋 Das Modul verfügt über eine um 180° drehbare Antenne, wodurch die Signalqualität verbessert und flexible Installationen ermöglicht werden. Es eignet sich hervorragend für energieeffiziente E-Paper Displays, kabellose Sensornetzwerke und verteilte Steuerungssysteme im Bereich IoT, Smart Home und Industrieautomation.
Hauptmerkmale
-
nRF24L01 drahtloser Transceiver (2,4 GHz ISM-Band)
-
Kompatibel mit Mini E-Paper Core Board
-

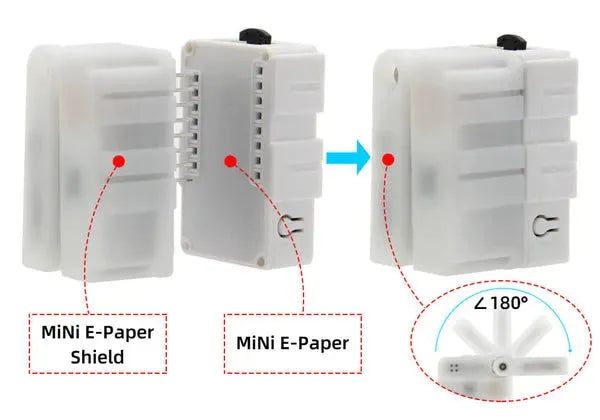

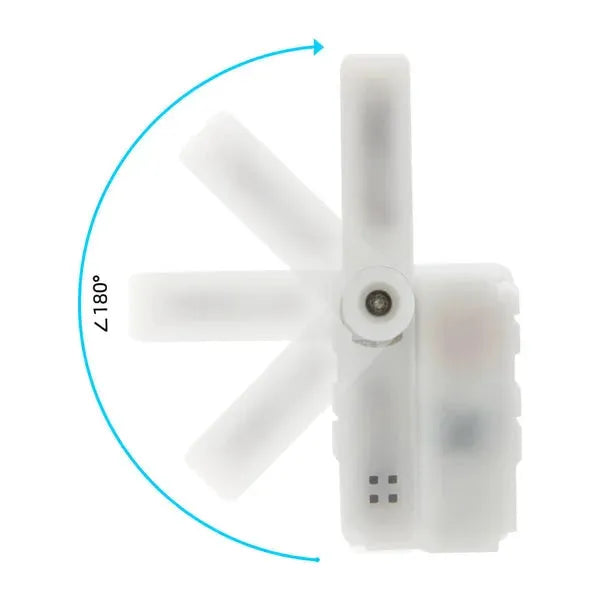

180° verstellbare Antenne Design für optimierte Signalorientierung
-
Unterstützt SPI-Kommunikation (MISO, MOSI, CS, CE, SCK, IRQ)
-
I2C-Schnittstelle für Qwiic / STEMMA QT-Kompatibilität (JST-SH 1,0 mm 4-polig)
-
Eingebaute 100mAh 3.7V Lithiumbatterie (Modell: 350829)
-
Kompakt und einfach in E-Paper-Gehäuse zu integrieren
Technische Spezifikationen
| Parameter | Details |
|---|---|
| Transceiver | nRF24L01 |
| Frequenzband | 2,4 GHz ISM |
| Schnittstelle | SPI, I2C |
| Batteriemodell | 350829 |
| Batteriekapazität | 100 mAh |
| Batteriespannung | 3,7 V |
| Antenneneinstellung | 180° drehbare Rückantenne |
| Connector-Unterstützung | JST-SH 1.0mm Qwiic / STEMMA QT |

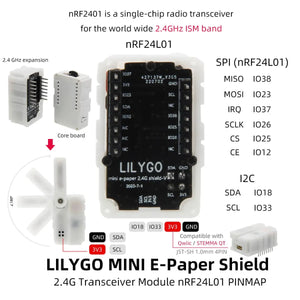

Pin-Konfiguration
-
SPI-Pins (nRF24L01):
-
MISO: IO38
-
MOSI: IO23
-
IRQ: IO37
-
SCK: IO26
-
CS: IO12
-
EG: IO11
-
-
I2C-Pins:
-
SDA: IO18
-
SCL: IO33
-
-
Stromanschlüsse:
-
3,3 V, GND
-

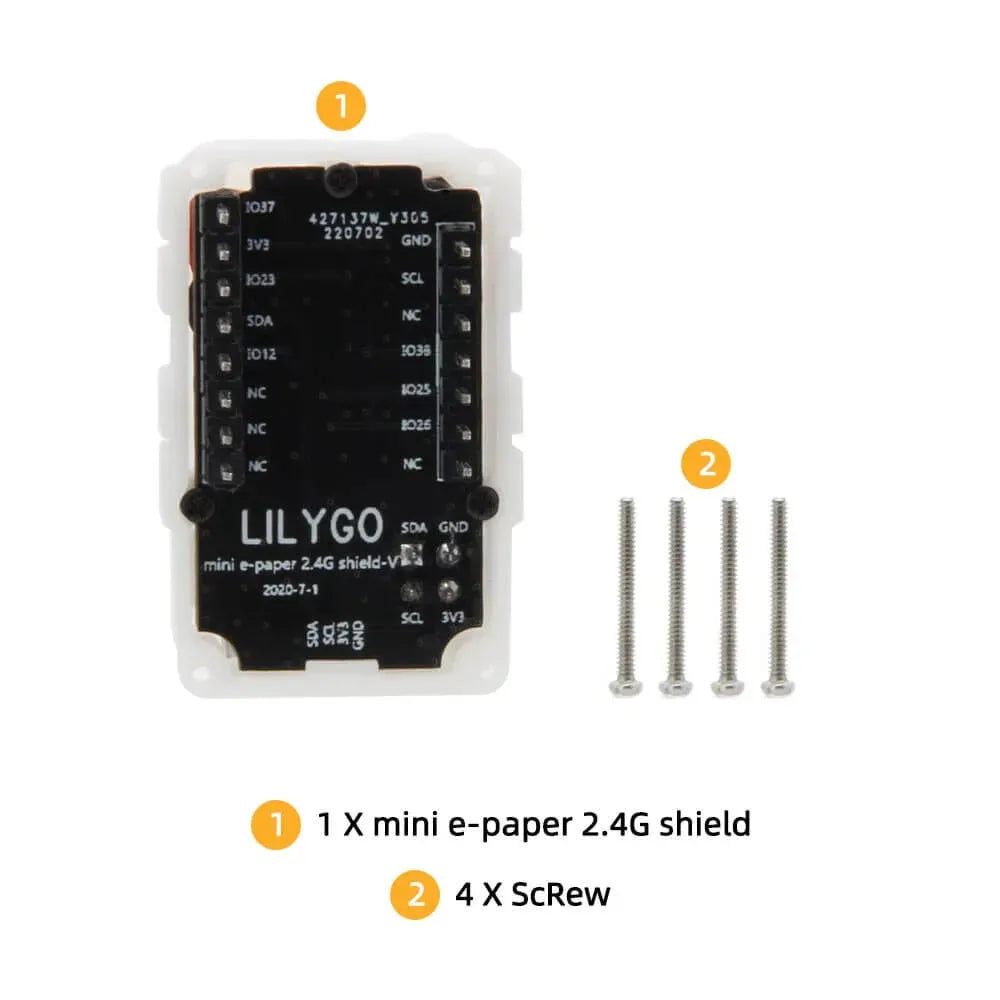

Packungsinhalt
-
1 × Mini E-Paper 2.4G Shield
-
4 × Montageschrauben
Anwendungsszenarien
-
Drahtlose E-Paper-Steuerungssysteme
-
Niedrigenergie-Sensornetzwerke
-
Verteilte Display-Kommunikation
-
Tragbare, batteriebetriebene E-Ink-Module
