HLK-LD6004 60G Radar Modul Multi Ziel 3D Personenerkennung
📦 Standort des Lagers: München, Deutschland
Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist.
Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.
HLK-LD6004 60G Radar Modul Multi Ziel 3D Personenerkennung

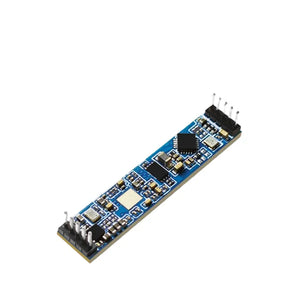

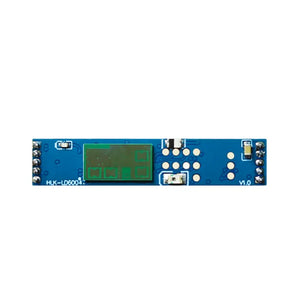

Das HLK‑LD6004 ist ein hochpräzises 60-GHz-FMCW-Millimeterwellen-Radarmodul, das von Hi‑Link auf Basis des fortschrittlichen ADT6101P-Chipsatzes entwickelt wurde. Es integriert einen 57–64-GHz-HF-Transceiver, eine 2T2R-AIP-Antenne, 1 MB Flash, eine dedizierte Radarsignal-Verarbeitungseinheit und einen ARM Cortex‑M3-Kern. Durch FMCW-Signalverarbeitung und hochentwickelte Radaralgorithmen unterstützt das LD6004 die 3D-Anwesenheitserkennung mehrerer Ziele. Es ist in der Lage, Bewegungen, Mikrobewegungen und stationäre menschliche Körper zu identifizieren und gleichzeitig Echtzeit-x/y/z-Koordinaten für bis zu 3 Ziele auszugeben. Mit seinem ±60° breiten Erfassungsbereich, dem UART/GPIO-Ausgang und dem kompakten Formfaktor von 25 × 31,5 mm ist es ideal für Smart Home, Beleuchtungssteuerung, Sicherheitstechnik und professionelle Innenraumsensorik.
Merkmale
-
FMCW-Radarsensorik: Hochempfindliche Erkennung von menschlicher Anwesenheit und Distanz
-
57–64-GHz-Betriebsband: Hochfrequenzleistung mit integrierter 2T2R AIP-Antenne
-
Breiter Erfassungswinkel: Horizontal ±60° und vertikal ±60° Sichtfeld
-
Multi-Target-Tracking: Unterstützt bis zu 3 bewegliche Ziele mit 3D-Koordinatenausgabe (x/y/z)
-
Umfassende Detektion: Erkennt Bewegung, Mikrobewegung und statische menschliche Präsenz
-
Hohe Reichweite: Maximale Erfassungsdistanz von bis zu 6 m (wandmontiert)
-
Hohe Präzision: 95 % Erkennungsgenauigkeit in typischen Innenraumumgebungen
-
Flexible Schnittstelle: UART- und GPIO-Ausgang mit vollständig konfigurierbaren Parametern
-

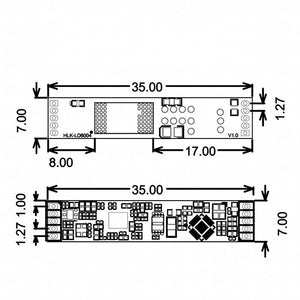

Kompakter Formfaktor: 25 × 31,5 mm, unterstützt Pin-Header oder SMT-Montage
-
Hohe Stabilität: Resistent gegen Temperatur, Feuchtigkeit, Lärm, Luftströme, Staub und Licht
Anwendungsszenarien
-
Smart-Home-Geräte: Automatische Anpassung von Betriebsmodi basierend auf menschlicher Anwesenheit.
-
Präsenzgesteuerte Beleuchtung: Effiziente Steuerung in öffentlichen Bereichen, Büros und Smart Buildings.
-
Hotel- & Gebäudeautomatisierung: Echtzeit-Belegungserkennung für verbesserte Sicherheit und Energiemanagement.
-
Personenüberwachung in Innenräumen: Präzise Erkennung von Bewegungen und Mikrobewegungen für Sicherheitssysteme.
Technische Spezifikationen
① Funktionale Parameter
| Parameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Max. Anzahl Ziele | — | — | 3 | Ziele |
| Distanzgenauigkeit | — | 0,4 | — | m |
| Erfassungsdistanz (Wandmontage) | 0 | — | 6 | m |
| Erkennungsgenauigkeitsrate | — | 95 | — | % |
② Elektrische Eigenschaften
| Betriebsparameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Betriebsspannung (VCC) | 3,1 | 3,3 | 3,5 | V |
| Betriebsstrom (ICC) | — | 135 | 600 | mA |
| Betriebstemperatur (TOP) | –20 | — | 85 | ℃ |
| Lagertemperatur (TST) | –40 | — | 85 | ℃ |
③ HF-Eigenschaften
| Betriebsparameter | Min | Typ | Max | Einheit |
|---|---|---|---|---|
| Betriebsfrequenz | 58 | — | 64 | GHz |
| EIRP | — | 12 | — | dBm |
| Antennengewinn | — | 4 | — | dBi |
| Horizontaler Strahl (–3 dB) | –60 | — | +60 | ° |
| Vertikaler Strahl (–3 dB) | –60 | — | +60 | ° |
Packliste
HLK‑LD6004
1 × HLK‑LD6004
Test-Kit ohne Modul

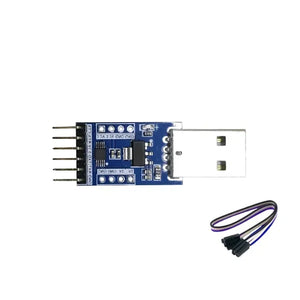

1 × HLK-Test-Kit (Basisplatine ohne Modul)
