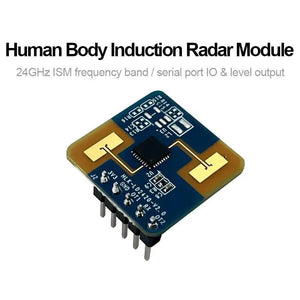

HLK-LD2420 24Ghz Menschlicher Körper Induktionsradarmodul

Verkaufspreis €4,20
inkl. MwSt.
Artikelnummer: HLK-LD2420

📦 Standort des Lagers: München, Deutschland

23 auf Lager

- Vorbestellung: Wenn ein Artikel nicht verfügbar ist, können Sie ihn vorbestellen. Wir versenden ihn, sobald der Bestand aufgefüllt ist, in der Regel innerhalb von 10 Werktagen.

- Expressversand: Benötigen Sie es schneller? Kontaktieren Sie uns per E-Mail oder über unseren Live-Chat-Support, und wir arrangieren eine beschleunigte Lieferung für Sie.

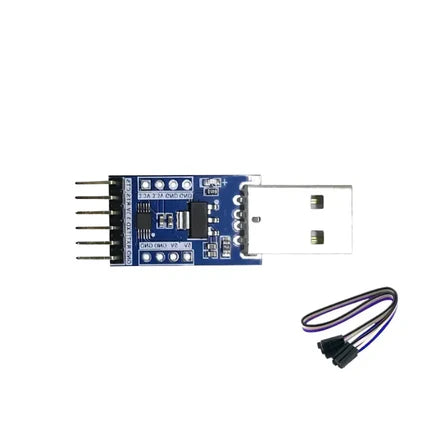

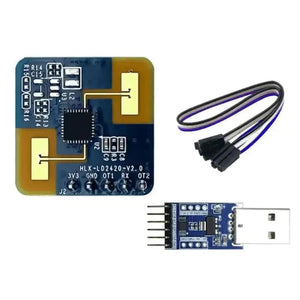

Typ: LD2420 Modul
Zur Wunschliste hinzufügen Zum Vergleich hinzufügen

Kostenloser Versand ab 50€ in Deutschland!

Frage stellen

Versand & Bestellung

1. Allgemeine Versandinformationen

  • Wir bieten für jede Bestellung Premium-Versandmethoden mit einer Sendungsverfolgungsnummer an.
  • **Lieferadressen müssen in englischer Schreibweise eingegeben werden** und dürfen keine Sonderzeichen enthalten, damit das System des Kurierdienstes Ihre Adresse korrekt erkennen kann. Wir versenden streng nach der von Ihnen angegebenen Lieferadresse. Bitte teilen Sie uns Adressänderungen mit, bevor Ihre Bestellung als „Versendet“ markiert wird, um Paketverluste zu vermeiden.
  • Bitte kontaktieren Sie sofort unseren Kundenservice, wenn Sie eine Bestellung stornieren oder ändern müssen. Sobald Ihre Bestellung den Status „Versendet“ erreicht hat, kann sie nicht mehr storniert oder geändert werden. Um Komplikationen zu vermeiden, überprüfen Sie bitte Ihren Warenkorb vor der Kasse erneut.
  • Wir können alle lagernden Bestellungen innerhalb von **1 Werktag** nach Bestätigung Ihrer Bestellung versenden.
  • Alle Artikel werden vor dem Versand geprüft und sorgfältig von Hand verpackt.
  • Gemäß der üblichen Kurierpraxis müssen Sie den Inhalt des Pakets überprüfen, bevor Sie den Empfang der Ware unterschreiben. Andernfalls können wir nicht für Transportschäden haftbar gemacht werden, die nach der Annahme gemeldet werden.

🚀 Benötigen Sie einen schnelleren Versand?

Wenn Sie einen Expressversand benötigen, wenden Sie sich bitte an unser Kundensupport-Team unter info@openelab.io, um ein individuelles Angebot für Ihren Standort zu erhalten.

2. Versandtarife & Optionen (Deutschland)

Unsere Versandtarife berechnen sich nach Bestellwert und Zielort. Details entnehmen Sie bitte der untenstehenden Tabelle.

Wir versenden direkt aus unserem Lager in München (Garching).

Versandart Bestellwert Kosten Geschätzte Lieferzeit
Deutsche Post €0 - €50.00 €4.95 2-4 Werktage
Deutsche Post Über €50.00 Kostenlos 2-4 Werktage
DHL Paket
(Schnellere Lieferung)		 €0 - €50.00 €6.95 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 €50.00 - €100.00 €2.00 1-3 Werktage
DHL Paket
(Schnellere Lieferung)		 Über €100.00 Kostenlos 1-3 Werktage
DHL Express
(Schnellste Lieferung)		 €0 - €50.00 €20.00 1-2 Werktage
DHL Express
(Schnellste Lieferung)		 Über €50.00 €15.00 1-2 Werktage

Hinweis: OpenELAB.de versendet ausschließlich innerhalb Deutschlands. Kunden aus anderen Ländern nutzen bitte unseren globalen Shop: 👉 openelab.io.



Wichtiger Hinweis:

  • Lagerstatus: Bitte überprüfen Sie den Lagerstatus auf der Produktseite. Unser System zeigt den Echtzeit-Bestand für unser Lager in München an. Wenn ein Artikel an diesem Standort nicht vorrätig ist, wird er als „Vorbestellung“ (Pre-order) gekennzeichnet. Sie können diese Artikel dennoch bestellen.
  • Abwicklung von Vorbestellungen: Für „Pre-order“-Artikel organisieren wir die effizienteste Logistiklösung, um sicherzustellen, dass Sie Ihre Ware so schnell wie möglich erhalten. Ihr Paket kann direkt von unserem Lager in Shenzhen versendet werden. Alternativ transportieren wir die Ware im Rahmen unseres Standard-Nachschubprozesses zunächst in unser Lager in München (dauert in der Regel 5-10 Werktage), bevor wir sie an Sie versenden.
  • Teillieferungen: Wenn Ihre Bestellung sowohl lagernde als auch vorbestellte Artikel enthält, priorisieren wir den sofortigen Versand der lagernden Artikel aus dem lokalen Lager. Die verbleibenden Vorbestellungen werden Ihnen in einer separaten Sendung zugestellt, sobald sie bereit sind.



3. Internationale Lager

Unsere Produkte lagern in unseren Lagern in München und Shenzhen, um flexible Logistiklösungen anzubieten. Auf jeder Produktbeschreibungsseite geben wir den spezifischen Lagerstandort an, damit Sie Ihren Kauf und die Lieferung besser planen können.

3.1 Deutsches Lager

Für Produkte, die in unserem Lager in München gelagert sind, nutzen wir je nach Paketgröße entweder Deutsche Post oder DHL. Die Logistik innerhalb Deutschlands ist sehr effizient, mit einer geschätzten Lieferzeit von 2-4 Werktagen.

3.2 Chinesisches Lager

Für Vorbestellungen (Pre-order) oder Bestellungen, die direkt von unserem Lager in Shenzhen ausgeführt werden, nutzen wir YunExpress für einen zuverlässigen internationalen Versand. Aufgrund der Komplexität der grenzüberschreitenden Logistik beträgt die geschätzte Lieferzeit ca. 10 Werktage, wobei dies aufgrund der Zollabwicklung leicht variieren kann. Wenn nicht direkt versendet, werden die Produkte vor der endgültigen Lieferung in unser Lager in München umgelagert, wie im „Wichtigen Hinweis“ oben beschrieben.

4. Zoll und Steuern

4.1 Keine Zollgebühren für Deutschland

Da der Versand direkt an deutsche Adressen erfolgt (DDP), übernehmen wir alle Einfuhrzölle und Steuern, auch wenn die Ware aus unserem chinesischen Lager versendet wird. Sie erhalten Ihr Paket ohne zusätzliche Zollkosten.

4.2 Mehrwertsteuer (MwSt.)

Alle auf OpenELAB.de angezeigten Preise enthalten bereits die gesetzliche deutsche Mehrwertsteuer. Es gibt keine versteckten Kosten beim Checkout.
Teilen
Visa
PayPal
Mastercard
American Express
Shop Pay
HLK-LD2420-2

HLK-LD2420 24Ghz Menschlicher Körper Induktionsradarmodul

Wichtiger Hinweis: Dieses Produkt wird aus China in unser Lager in München versendet, bevor es endgültig versandt wird. Geschätzte Bearbeitungszeit: 2 Wochen. Vielen Dank für Ihre Geduld!

Das HLK-LD2420 ist ein hochmodernes Automobilradarmodul, das bei 24 GHz arbeitet und mit einer einzelnen Sender- und Empfängerantenne für eine leistungsstarke menschliche Erkennung ausgestattet ist. Dieses Radar für Automobile verwendet die Millimeterwellen (mmWave) Radar Abstandsmessungstechnologie, die mit fortschrittlicher proprietärer Signalverarbeitungstechnologie aus den S3-Serie-Chips integriert ist. Diese Kombination ermöglicht eine präzise Erkennung von sich bewegenden menschlichen Körpern, die Mikrobewegungen erleben oder stillstehen.

Dieses Kfz-Radarmodul wird hauptsächlich in Innenräumen eingesetzt, um die Anwesenheit sich bewegender oder sich leicht bewegender menschlicher Körper festzustellen und Echtzeit-Updates zur Erkennung bereitzustellen. Mit einer maximalen Erfassungsreichweite von 8 Metern kann der HLK-LD2420 so konfiguriert werden, dass er den Erfassungsabstand, die Empfindlichkeit und die Bildwiederholfrequenz in verschiedenen Zonen anpasst. Es unterstützt GPIO- und UART-Schnittstellen und bietet eine Plug-and-Play-Fähigkeit, die eine flexible Anwendung in verschiedenen intelligenten Szenarien und Endprodukten ermöglicht.

Produktparameter

  • Ein-Chip-Smart-Millimeterwellen-Sensor-SoC mit integrierter Smart-Algorithmus-Firmware
  • Ultrakompakte Modulabmessungen von 20 mm × 20 mm
  • Vorinstalliert mit Standard-Körpersensorkonfigurationen für Plug-and-Play-Funktionalität
  • Betrieb im 24 GHz ISM-Band mit FCC, CE und provisionsfreien Spektrum-Regulierungszulassungen
  • Stromversorgung über eine 3,3-V-Versorgung, kompatibel mit einem breiten Spannungsbereich von 3,0 V bis 3,6 V
  • Verfügt über einen durchschnittlichen Betriebsstrom von 50 mA
  • Entwickelt für die Erkennung von Bewegungen und Mikrobewegungen im menschlichen Körper
  • BietetEchtzeitberichte der Erkennungsergebnisse
  • Enthält Visualisierungstools, um die Konfiguration von Erkennungsentfernungsintervallen, Teilintervallempfindlichkeit und Ergebnisberichtszeiten zu erleichtern
  • Unterstützt die Induktionsbereichsteilung, um jegliche Störungen außerhalb der vorgesehenen Zone vollständig abzuschirmen
  • Näherungserkennung von 0,2 m, wodurch blinde Erkennungszonen eliminiert werden
  • Der Erfassungsabstand des Bewegungskörpers beträgt bis zu 8 m
  • Verfügt über einen großen Erfassungswinkel, der einen Bereich von ±60° abdeckt
  • Kompatibel mit verschiedenen Installationsmethoden, einschließlich Decken- und Wandmontage
  • Ermöglicht die unabhängige Konfiguration von Trigger- und Haltezuständen und verbessert so die Anti-Interferenz-Fähigkeiten

Anwendungsszenarien

Der HLK-LD2420 ist als Kfz-Radarsensor in der Lage, sich bewegende, stehende und stationäre menschliche Körper zu erkennen und zu identifizieren. Es findet breite Anwendung in verschiedenen AIoT-Szenarien, darunter:

  • Smart Home: Erkennung der Anwesenheit und Entfernung menschlicher Körper zur intelligenten Steuerung von Haushaltsgeräten
  • Smart Business: Erkennen menschlicher Körper, die sich innerhalb festgelegter Entfernungsintervalle nähern oder entfernen; rechtzeitige Aktivierung von Bildschirmen, um den Gerätebetrieb in Anwesenheit von Menschen aufrechtzuerhalten
  • Intelligente Sicherheit: Anwendungen in der Induktionszugangskontrolle, Gebäude-Gegensprechanlagen und elektronischen Katzenaugen
  • Intelligente Beleuchtung: Identifizierung und Erfassung menschlicher Körper zur präzisen Positionierung in öffentlichen Beleuchtungsgeräten (Sensorlampen, Glühbirnen usw.)

Systembeschreibung

Der HLK-LD2420 ist ein intelligenter und präziser menschlicher Sensor, der auf dem Hylink S3-Serie Millimeterwellen-Sensorchip basiert. Er arbeitet mit FMCW (Frequenzmodulierte Dauerwelle) in Verbindung mit der Radar-Signalverarbeitung und einem integrierten intelligenten menschlichen Erkennungsalgorithmus, um menschliche Ziele innerhalb eines festgelegten Raums zu erkennen und die Erkennungsergebnisse in Echtzeit zu aktualisieren. Mit der intelligenten Millimeterwellen-Sensor-Referenzlösung von Healing Technology können Benutzer schnell ihre eigenen genauen Körpererkennungsprodukte mit Leichtigkeit entwickeln.

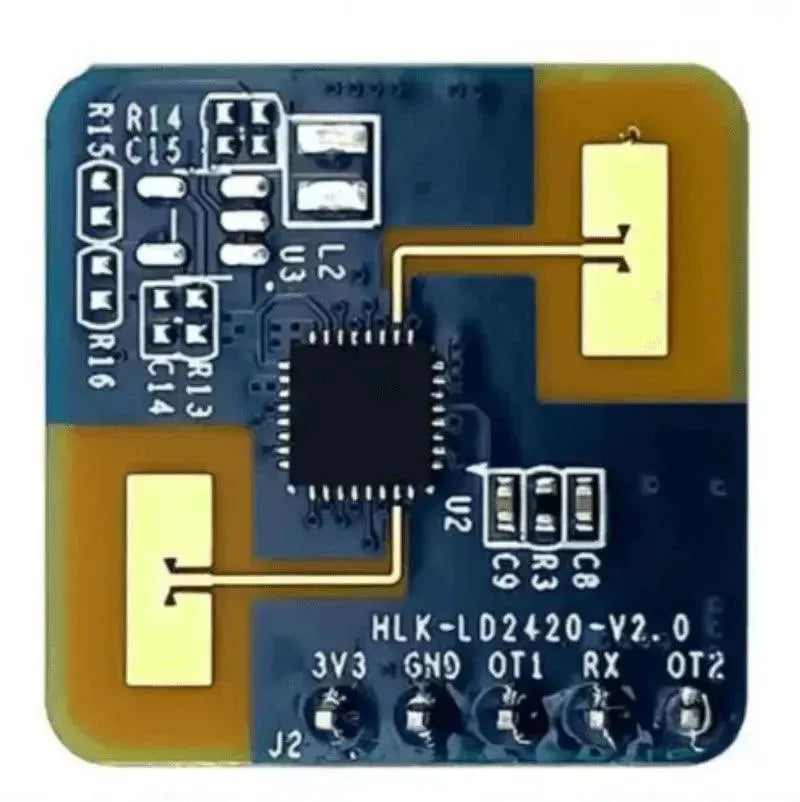

Die Hardwarekomponente des HLK-LD2420 besteht aus einem vollständig integrierten Hylink Smart Millimeter Sensor SoC, einer 24-GHz-Sender-Empfänger-Antenne und einer Host-MCU. Die Softwarekomponente ist mit Firmware und visuellen Konfigurationstools von Hylink ausgestattet und ermöglicht Funktionen zur Erfassung des menschlichen Körpers mit flexibler Konfiguration von Erfassungsabstand, Empfindlichkeit und Meldezeit.
