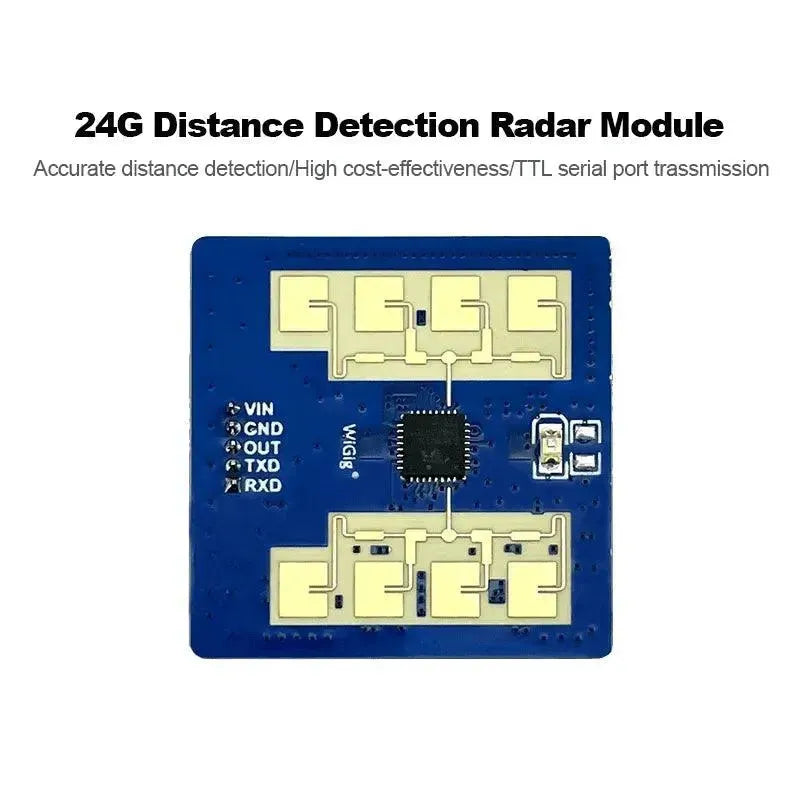

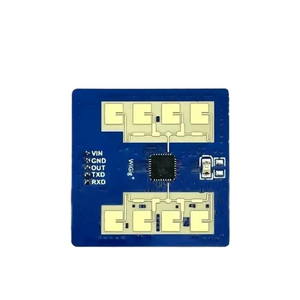

HLK-LD2411S 24G Distanzmessradar-Modul

LD2411-S ist ein Bewegungs-/Mikrobewegungs-Induktionsentfernungssensormodul für den menschlichen Körper der Hi-Link-Radarserie, das extrem vereinfachte 24-GHz-Radarsensor-Hardware und die intelligente Algorithmus-Firmware RM01 umfasst.

Dieses Referenzdesign ist für Einzelziel-Szenarien geeignet, und wenn mehrere Ziele vorhanden sind, wird das Ziel mit der höchsten Echoenergie ausgewählt.

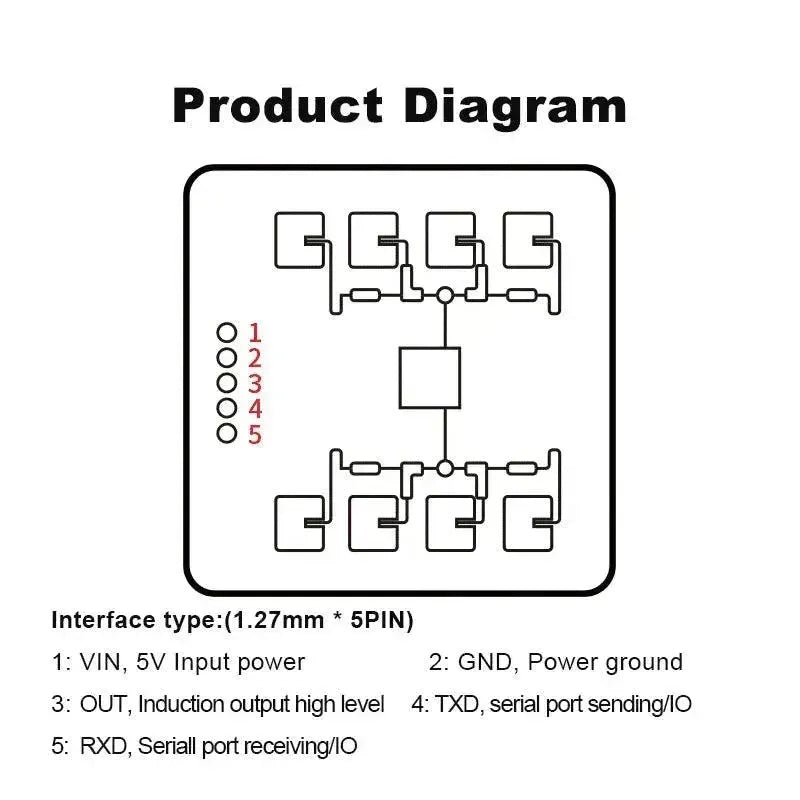

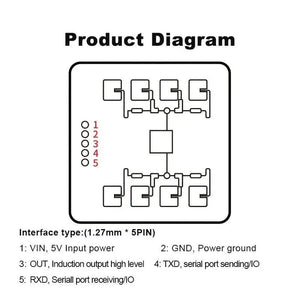

Die LD2411-S-Hardware besteht aus einem 24-GHz-Millimeterwellen-Radarchip, einer leistungsstarken Mikrostreifenantenne mit einem Sender und einem Empfänger, einer kostengünstigen MCU und peripheren Hilfsschaltkreisen. Der Radarstrahl der LD2411-S-Hardware verfügt über ein flaches Strahldesign: Der Erfassungsbereich des Radarmoduls in Richtung der E-Ebene beträgt 20 und der Erfassungsbereich in der H-Ebene beträgt 45. Benutzer können die Platzierungsrichtung der Module anpassen basierend auf tatsächlichen Anwendungsszenarien.

Die intelligente Algorithmus-Firmware RMO1 nutzt die FMCW-Wellenform und die fortschrittliche Signalverarbeitungstechnologie des S3-Chips, die eine präzise menschliche Entfernungsmessung und Bewegungs-/Mikrobewegungserkennung ermöglichen.

Produkteigenschaft

• 24 GHZ ISM Frequenzband

• Integrieren Sie einen intelligenten Millimeterwellenradar-Einzelchip und eine intelligente Algorithmus-Firmware

• Präzise Erfassung menschlicher Bewegungen/Mikrobewegungen im Innen- und Außenbereich sowie Entfernungserkennung

• 5V Einzelstromversorgung

• Kontinuierlicher Arbeitsdurchschnittsstrom 48 mA bei 20 Hz Meldefrequenz

• Stellen Sie Visualisierungstools bereit, die die Konfiguration von Erkennungsentfernungsintervallen und die Einstellung der Empfindlichkeit basierend auf Entfernungsfenstern unterstützen

• Die größte Entfernung für die menschliche Körpersensorik beträgt 6m, und die größte Entfernung für die Mikrobewegung der menschlichen Körpersensorik beträgt 3,5m.

• Hochpräzise Reichweite: 30~350cm ± 5cm; 350~600 cm ± 5%

• Azimutwinkel +20 °, Neigungswinkel +45 °


Anwendungsszenario

Der Bewegungs-/Mikrobewegungssensor für den menschlichen Körper LD2411-S kann Bewegungen und Mikrobewegungen menschlicher Körper erkennen und erkennen und die Entfernung in Echtzeit melden. Es wird häufig in verschiedenen AIoT-Szenarien verwendet und die am häufigsten verwendeten Typen sind wie folgt.

• Intelligentes Zuhause: Nehmen Sie die Bewegung/Mikrobewegung und die Entfernung des menschlichen Körpers wahr und melden Sie die Ergebnisse der Entfernungserkennung an das Hauptsteuermodul, um den Betrieb von Haushaltsgeräten intelligent zu steuern.
• Intelligenter Handel: Induktionstüren, Induktionsrolltreppen usw.
• Intelligente Beleuchtung: Induktive Zugangskontrolle, Gebäudesprechanlagen, elektronische Katzenaugen usw.
• Intelligente Sicherheit: Induktive Zugangskontrolle, Gebäudesprechanlagen, elektronische Katzenaugen usw.

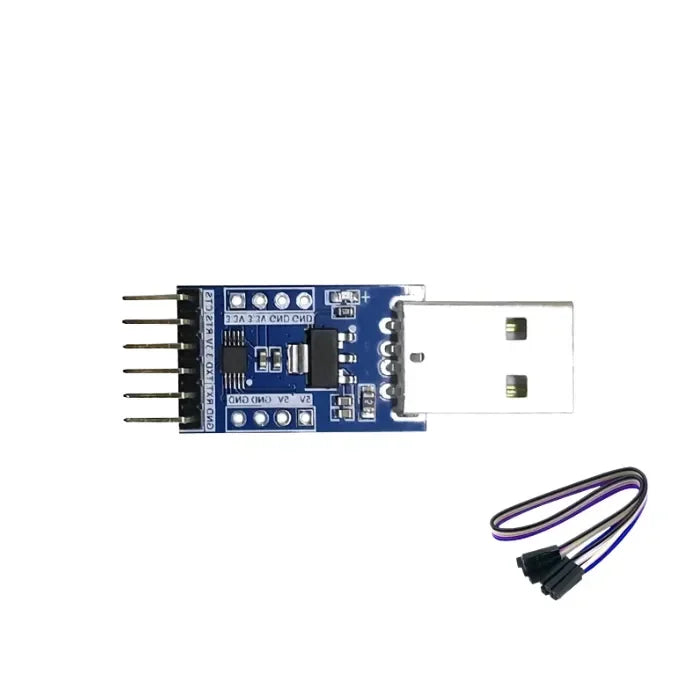

Anschließen der oberen Computersoftware zum Anpassen von Parametern

Schritt 1: Öffnen Sie die obere Computersoftware. Die Softwareschnittstelle ist in Abbildung 3 dargestellt. Klicken Sie auf der Schnittstelle auf die Schaltfläche 'Aktualisieren', wählen Sie die entsprechende serielle Portnummer des Radarmoduls aus, geben Sie die entsprechende Baudrate ein und klicken Sie dann auf ‘Gerät verbinden’; Nach erfolgreicher Verbindung ändert sich der Text auf der Schaltfläche zu ‘Gerät trennen’ und die Firmware-Versionsnummer des Radarmoduls wird im Abschnitt ‘Firmware-Version’ angezeigt:

Schritt 2: Klicken Sie auf die Schaltfläche 'Parameterkonfiguration', um die Parameterkonfigurationsoberfläche aufzurufen, wie in Abbildung 4 dargestellt. Benutzer können den entsprechenden Parameterwert 2 nach Bedarf bearbeiten und auf die Schaltfläche 'Parameter festlegen' klicken, um die aktualisierten Parameter an das Radarmodul zu senden und Kehren Sie zur Hauptschnittstelle des oberen Computers zurück. Informationen zu den Parameterdefinitionen und Konfigurationsmethoden in der Schnittstelle finden Sie in Kapitel 5 Kommunikationsprotokoll;

Schritt 3: Klicken Sie auf der Hauptoberfläche auf die Schaltfläche 'Start', um Echtzeitdaten vom Radarende zu empfangen, wie in Abbildung 5 dargestellt. Die obere Computerschnittstelle zeigt die Entfernung und den Status des erkannten Ziels sowie die Entfernungskurve 3 zwischen dem menschlichen Ziel an Körper und das Radarmodul in den letzten 15 Sekunden unten;

Schritt 4: Klicken Sie auf die Schaltfläche 'Stop', um die Datenübertragung zwischen dem Radarmodul und dem oberen Computer zu stoppen. Benutzer können die Daten für diesen Test im Protokollordner in dem Verzeichnis anzeigen, in dem sich die obere Computersoftware befindet.
