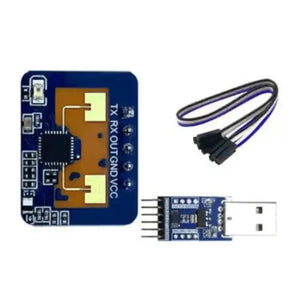

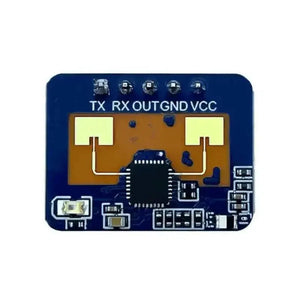

HLK-LD2410C 24-GHz-Radarmodul zur Anwesenheitserkennung

LD2410C 24-GHz-Radarmodul zur Anwesenheitserkennung ist ein hochsensitives 24GHz-Modul zur Erkennung des menschlichen Präsenzstatus, das von Hi-link entwickelt wurde. Das Betriebsprinzip besteht darin, FMCW-frequenzmodulierte kontinuierliche Wellen zu verwenden, um menschliche Ziele im definierten Raum zu erkennen. Durch die Kombination von Radarsignalverarbeitung und präzisen Algorithmen zur Erkennung des menschlichen Körpers erreicht es eine hochsensible Erkennung des menschlichen Präsenzstatus und ist in der Lage, zwischen sich bewegenden und stationären menschlichen Körpern zu unterscheiden. Darüber hinaus können Hilfsinformationen wie die Entfernung des Ziels berechnet werden.

Dieses Produkt wird hauptsächlich in Innenräumen eingesetzt, um die Anwesenheit eines sich bewegenden oder sich leicht bewegenden menschlichen Körpers in einem Bereich zu erkennen und die Erkennungsergebnisse in Echtzeit auszugeben. Der maximale Erfassungsbereich kann bis zu 5 Meter betragen, bei einer Entfernungsauflösung von 0,75 m. Es bietet ein visuelles Konfigurationstool, das eine einfache Konfiguration des Erfassungsabstandsbereichs, der Erfassungsempfindlichkeit in verschiedenen Intervallen und der unbemannten Verzögerungszeit usw. ermöglicht, um verschiedenen spezifischen Anwendungsanforderungen gerecht zu werden.

Es unterstützt die GPIO- und UART-Ausgabe, ist Plug-and-Play-fähig und kann flexibel auf verschiedene intelligente Szenarien und Terminalprodukte angewendet werden.

Produktparameter des HLK-LD2410C 24-GHz-Radarmodul

• Plug and Play, einfache Montage

• Der größte Erfassungsabstand beträgt bis zu 5 Meter

• Großer Erfassungswinkel, Abdeckung bis zu ±60 Grad

• Eine genaue Identifikation innerhalb des Intervalls unterstützt die Aufteilung des Erfassungsbereichs und schirmt Störungen außerhalb des Intervalls ab

• Mehrstufige intelligente Parameteranpassung, um den Anforderungen von Szenenwechseln gerecht zu werden

• Visuelle Debugging- und Konfigurationstools

• Klein und vereinfacht, die Mindestgröße beträgt nur 16 mm x 22 mm

• Unterstützt verschiedene Installationsmethoden wie Deckenaufhängung und Wandaufhängung

• 24-GHz-ISM-Band, konform mit den FCC- und CE-Spektrumvorschriften

• 5~12V Weitspannungsnetzteil

• Die ultimative kostengünstige Wahl

Lösungsvorteil

Das Modul zur Erfassung des menschlichen Körpers LD2410C nutzt die 24-GHz-Millimeterwellen-Radarsensortechnologie. Im Vergleich zu anderen Lösungen bietet es offensichtliche Vorteile bei Anwendungen zur Erfassung des menschlichen Körpers:

• Es reagiert nicht nur auf die Bewegung eines menschlichen Körpers, sondern kann auch den statischen Zustand, kleinste Bewegungen sowie Sitz- und Liegehaltungen eines menschlichen Körpers empfindlich erkennen, was herkömmliche Lösungen nicht erkennen können.
• Es weist eine hervorragende Anpassungsfähigkeit an die Umgebung auf, da die Sensorleistung von Umgebungsfaktoren wie Temperatur, Helligkeit, Luftfeuchtigkeit und Lichtschwankungen unbeeinflusst bleibt.
• Es verfügt über eine gute Durchdringungsfähigkeit der Hülle und kann im Inneren der Hülle verborgen wirken, ohne dass Oberflächenöffnungen am Produkt erforderlich sind, wodurch das ästhetische Erscheinungsbild des Produkts verbessert wird.
• Es ermöglicht eine flexible Konfiguration des maximalen Erfassungsabstands und der Empfindlichkeit in jedem Abstandsintervall und ermöglicht so eine flexible und fein abgestimmte Anpassung.

Anwendung

• Lichtsteuerung durch den menschlichen Körpersensor: Es erkennt, ob sich jemand im Raum befindet, und steuert automatisch Lichter, z. B. Beleuchtungsgeräte an öffentlichen Orten, verschiedene Sensorleuchten, Glühbirnen usw.

• Aktivierung von Werbebildschirmen und anderen Geräten durch Induktion des menschlichen Körpers: Automatisches Einschalten, wenn Personen kommen, und automatischer Ruhezustand, wenn niemand kommt, um Strom zu sparen. Die Informationsbereitstellung ist genauer und effizienter.

• Lebenssicherheitsschutz: UV-Lampen-Arbeitsschutz, um zu verhindern, dass die UV-Lampe eingeschaltet wird, wenn sich Personen in der Nähe befinden und Verletzungen verursacht werden. Automatische Erkennung und Alarmierung gefährlicher Orte, um zu verhindern, dass Personen bestimmte hochriskante Bereiche betreten, wie z.B. hochriskante Orte, die von Personal bei Sprengungen im Kohlebergbau betreten werden.

• Smart-Home-Geräte: Wenn sich längere Zeit niemand im Raum aufhält, werden Fernseher, Klimaanlage und andere Elektrogeräte automatisch ausgeschaltet, was Energie spart und Sicherheit bietet.

• Intelligente Sicherheit: Erkennung und Identifizierung von Personen, die in den angegebenen Bereich eindringen, sich dort aufhalten usw.

Herunterladen

HLK-LD2410C Erkennung menschlicher Anwesenheit mit BLE

LD2410 Konfigurator
