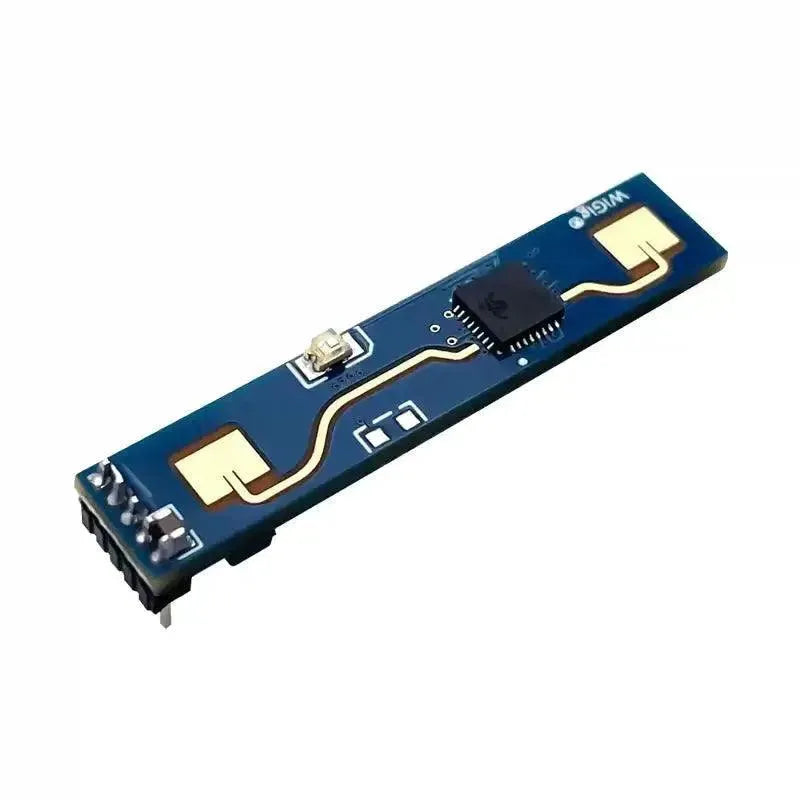

HLK-LD2410B+BLE 24Ghz Menschliche Mikrobewegungserkennung Radar Sensor Modul Testboard Kit

LD2410B ist ein hochsensitives 24GHz Modul zur Erkennung des menschlichen Präsenzstatus, das von Hi-link entwickelt wurde. Es funktioniert auf der Grundlage des Prinzips der Verwendung von FMCW (Frequenzmodulierte Dauerwelle), um menschliche Ziele innerhalb eines definierten Raums zu erkennen. Durch die Kombination von Radarsignalverarbeitung und einem präzisen Algorithmus zur Erkennung des menschlichen Körpers erreicht es eine hochsensitive Erkennung des menschlichen Präsenzstatus, die in der Lage ist, sowohl sich bewegende als auch stationäre menschliche Körper zu identifizieren. Darüber hinaus kann es Hilfsinformationen wie die Entfernung des Ziels berechnen.

Unterstützung GPIO- und UART-AusgangEs ist Plug-and-Play-fähig und kann flexibel auf verschiedene Smart-Szenarien und Terminalprodukte angewendet werden.

Produktparameter

• Plug and Play, einfache Montage erleichtern.

• Die längste Erfassungsdistanz kann bis zu 5 Meter erreichen.

• Großer Erfassungswinkel mit einer Abdeckung von bis zu ±60 Grad.

• Genaues Identifizieren innerhalb des spezifischen Intervalls, das die Unterteilung des Erfassungsbereichs ermöglicht und Störungen von außerhalb des Intervalls blockiert.

• Mehrstufige intelligente Parameteranpassung zur Erfüllung der Anforderungen an Szenenänderungen.

• Visuelle Debugging- und Konfigurationstools sind verfügbar.

• Es ist klein und vereinfacht, wobei die Mindestgröße nur 7 mm x 35 mm beträgt.

• Unterstützt verschiedene Installationsmethoden, einschließlich Deckenhängung und Wandhängung.

• Betrieb im 24GHz ISM-Band, konform mit den FCC- und CE-Spektrumsregulierungen.

• 5 - 12V Weitspannungsnetzteil.

• Die ultimative kosteneffiziente Option.

Lösungsvorteil

Das Modul zur Erfassung des menschlichen Körpers LD2410 nutzt die 24-GHz-Millimeterwellen-Radarsensortechnologie. Im Vergleich zu anderen Lösungen bietet es offensichtliche Vorteile bei Anwendungen zur Erfassung des menschlichen Körpers:

• Es reagiert nicht nur sensibel auf den sich bewegenden menschlichen Körper, sondern kann auch die statischen Bewegungen, Sitz- und Liegebewegungen des menschlichen Körpers sensibel wahrnehmen, die mit herkömmlichen Lösungen nicht erkannt werden können.；

• Es verfügt über eine gute Anpassungsfähigkeit an die Umgebung und der Sensoreffekt wird nicht durch die Umgebung wie Temperatur, Helligkeit, Luftfeuchtigkeit und Lichtschwankungen beeinflusst;

• Mit guter Hüllendurchdringung und kann in der Hülle versteckt werden, um zu arbeiten, ohne dass Löcher in der Oberfläche des Produkts entstehen, was die Ästhetik des Produkts verbessert;

• Flexible Konfiguration des größten Erfassungsabstands und der Empfindlichkeit an jeder Distanztür für eine flexible und fein abgestimmte Personalisierung;

Anwendung

Körperbewegungssensor Lichtsteuerung

Es erkennt, ob sich jemand im Raum befindet, und steuert automatisch Lichter, z. B. Beleuchtungsgeräte an öffentlichen Orten, verschiedene Sensorleuchten, Glühbirnen usw.

Aktivierung des Werbebildschirms und anderer Geräte durch Induktion des menschlichen Körpers

Automatisches Einschalten, wenn jemand kommt, und automatischer Ruhezustand, wenn niemand kommt, um Strom zu sparen, die Informationsbereitstellung ist genauer und effizienter.

Lebenssicherheitsschutz

UV-Lampen-Arbeitsschutz, um zu verhindern, dass die UV-Lampe eingeschaltet wird, wenn sich Personen in der Nähe befinden und Verletzungen verursachen.

Automatische Erkennung und Alarmierung gefährlicher Orte, um zu verhindern, dass Personen bestimmte Bereiche mit hohem Risiko betreten, z. B. Orte mit hohem Risiko, die von Personal bei der Sprengung von Kohlengruben betreten wurden.

Intelligente Haushaltsgeräte

Wenn sich längere Zeit niemand im Raum aufhält, werden Fernseher, Klimaanlage und andere Elektrogeräte automatisch ausgeschaltet, was Energie und Sicherheit spart.

Intelligente Sicherheit

Erkennung und Identifizierung von Personen, die innerhalb des vorgegebenen Bereichs eindringen, sich dort aufhalten usw.

Herunterladen

HLK LD2410B Lebenspräsenzsensor-Modulhandbuch V1.04

HLK-LD-KIT-V2.0

LD2410B Serielles Kommunikationsprotokoll V1.07

LD2410 Werkzeug EN (Englische Version)

Was ist HLK-LD2410B und wie verwendet man es?
